高流量空气压缩机进排气控制阀结构

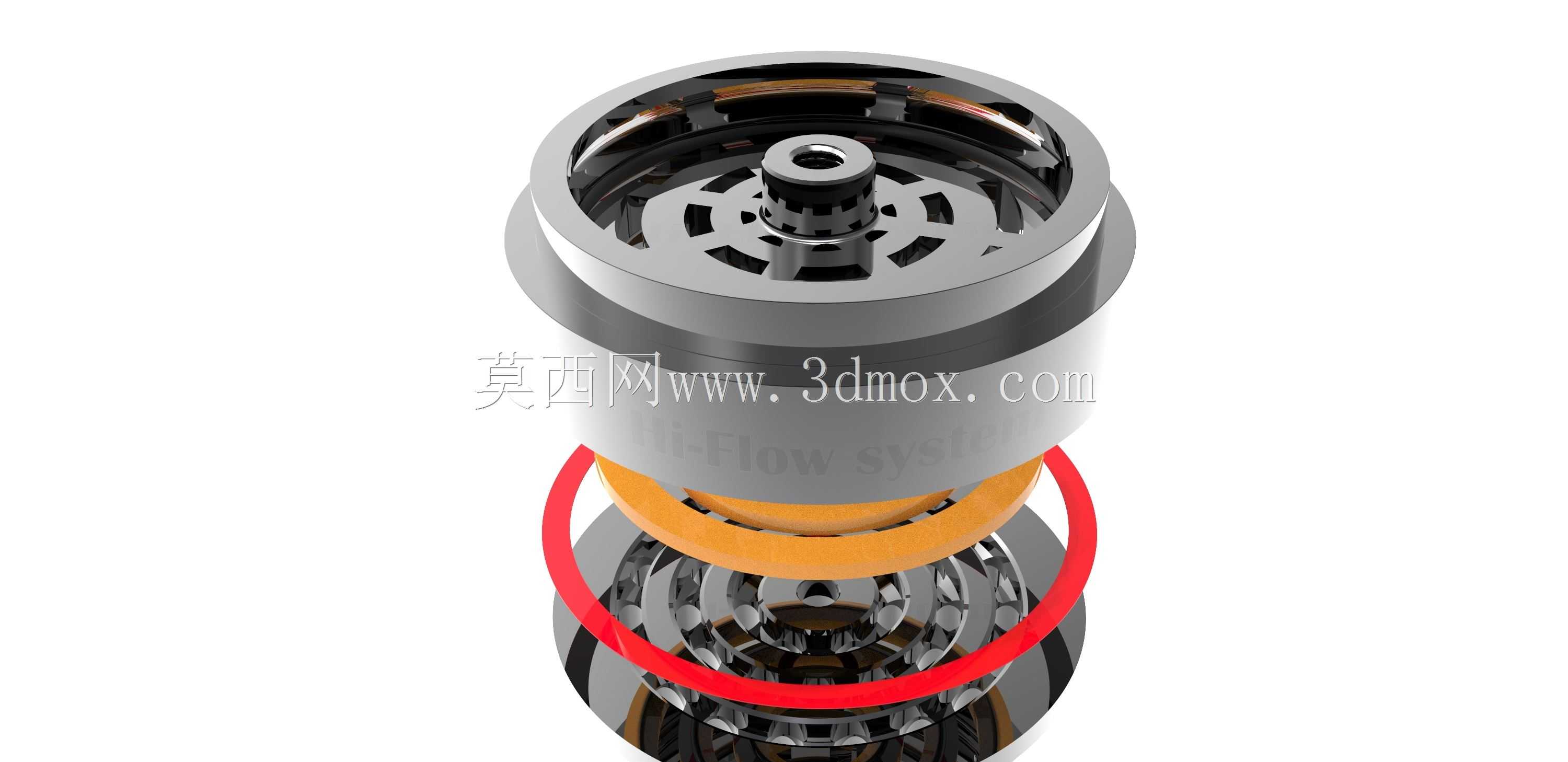

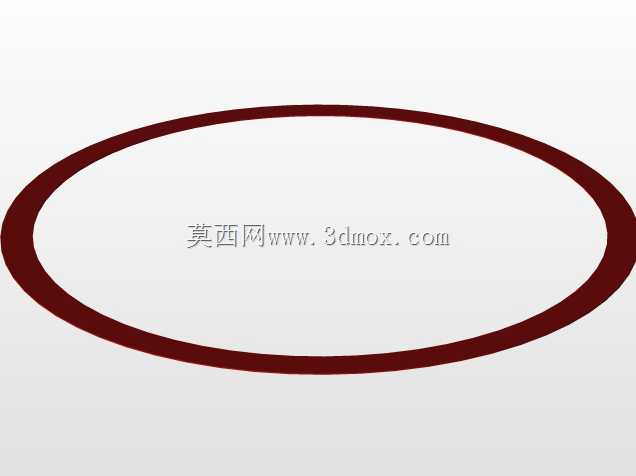

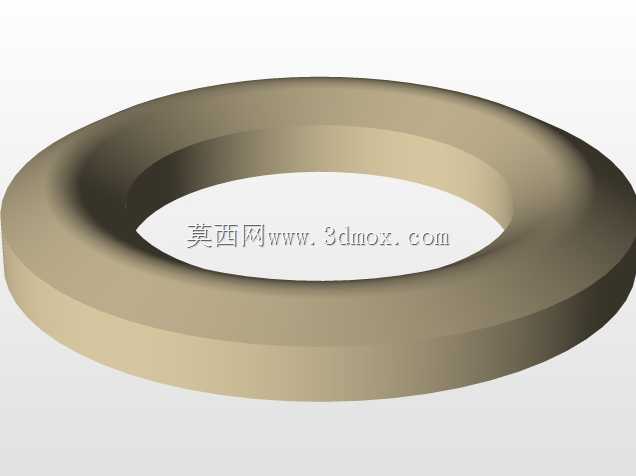

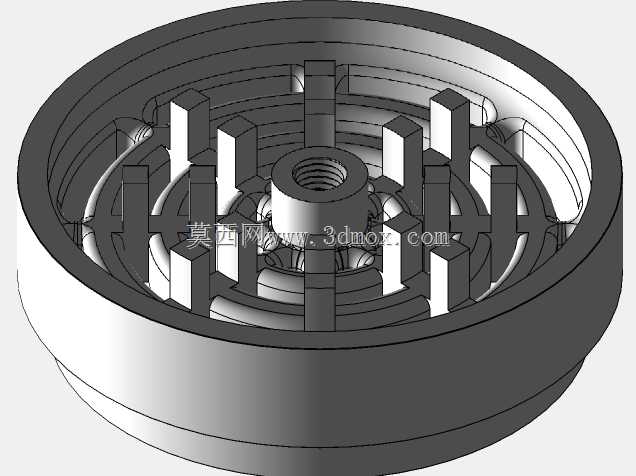

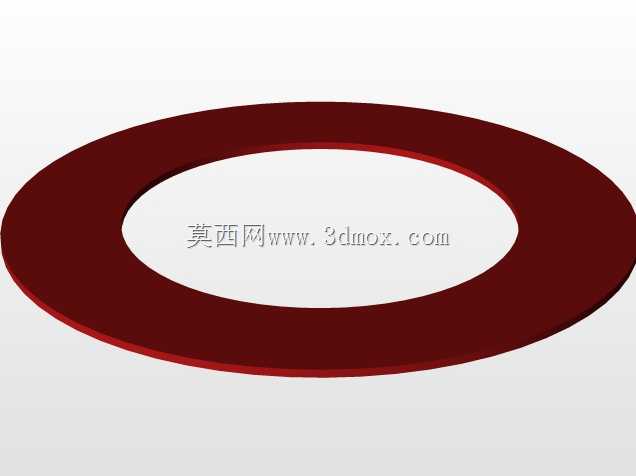

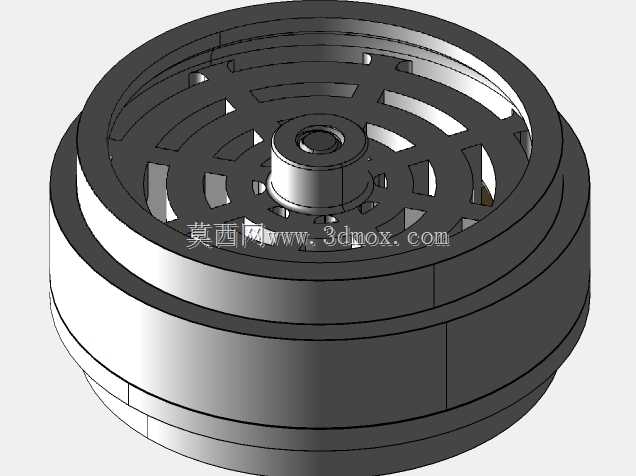

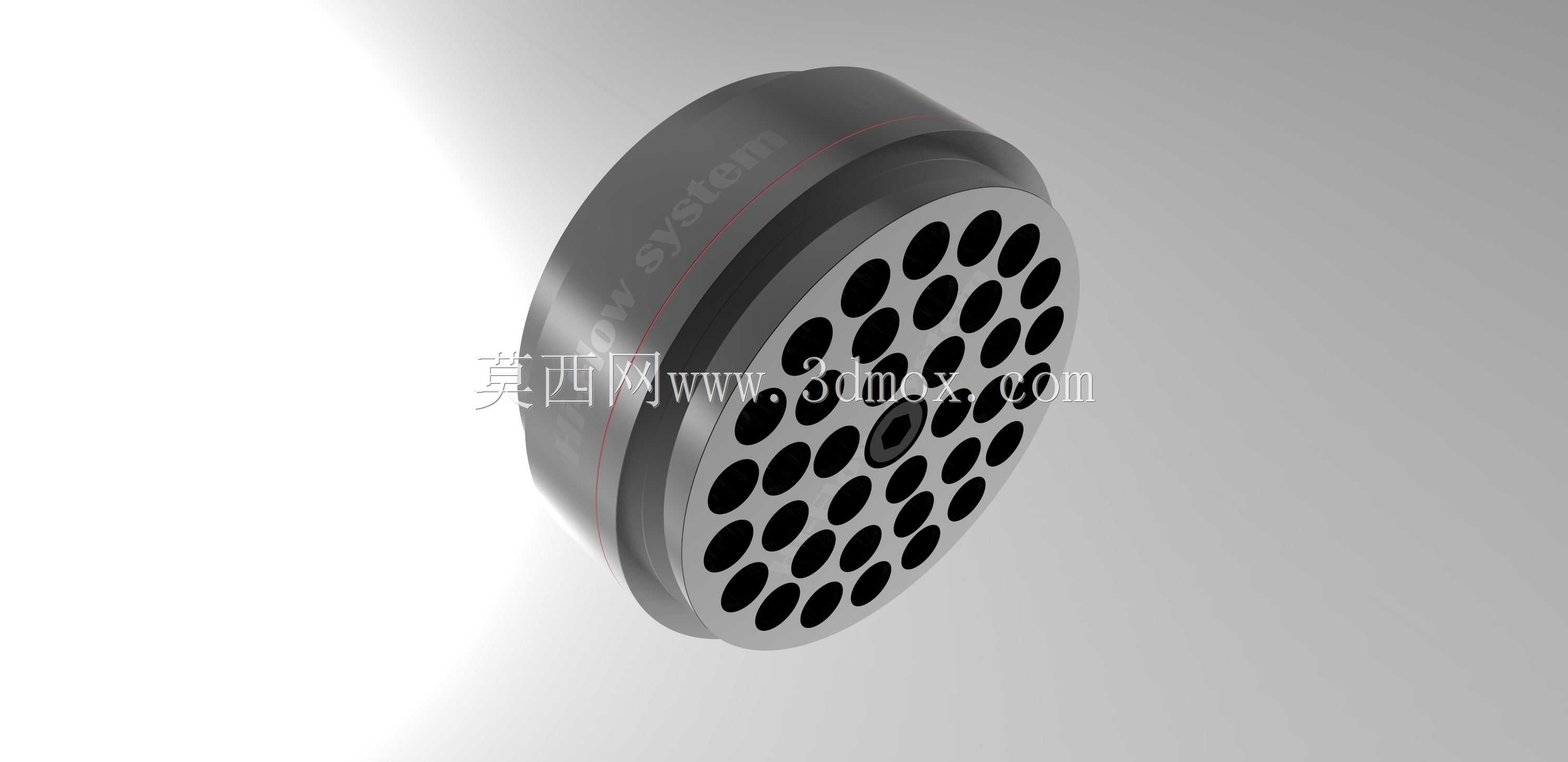

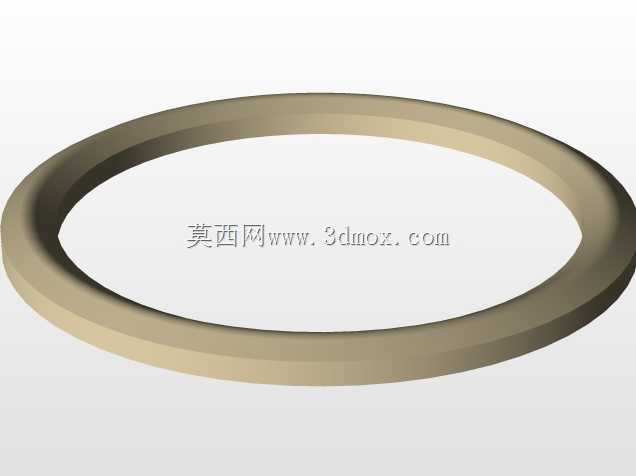

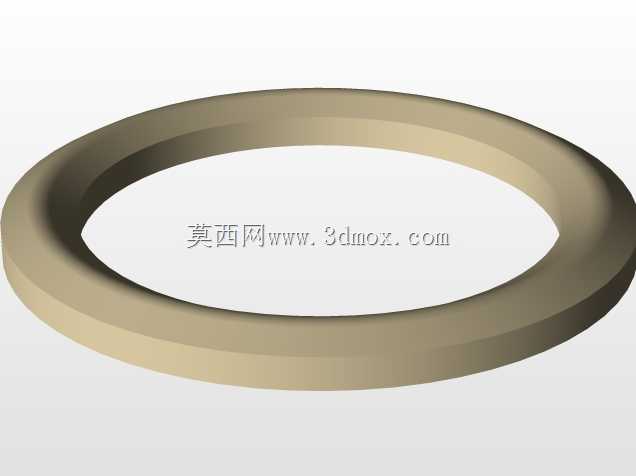

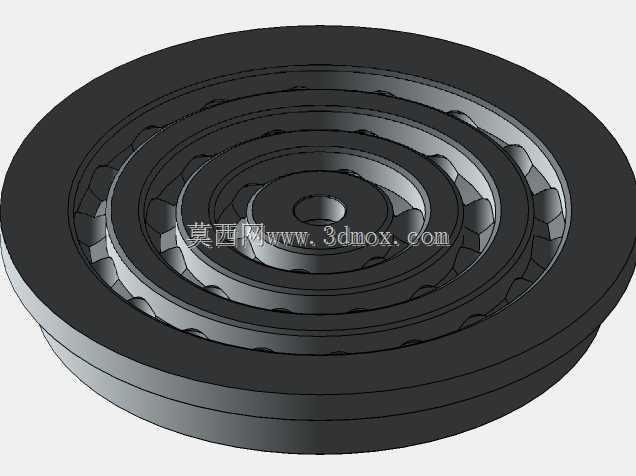

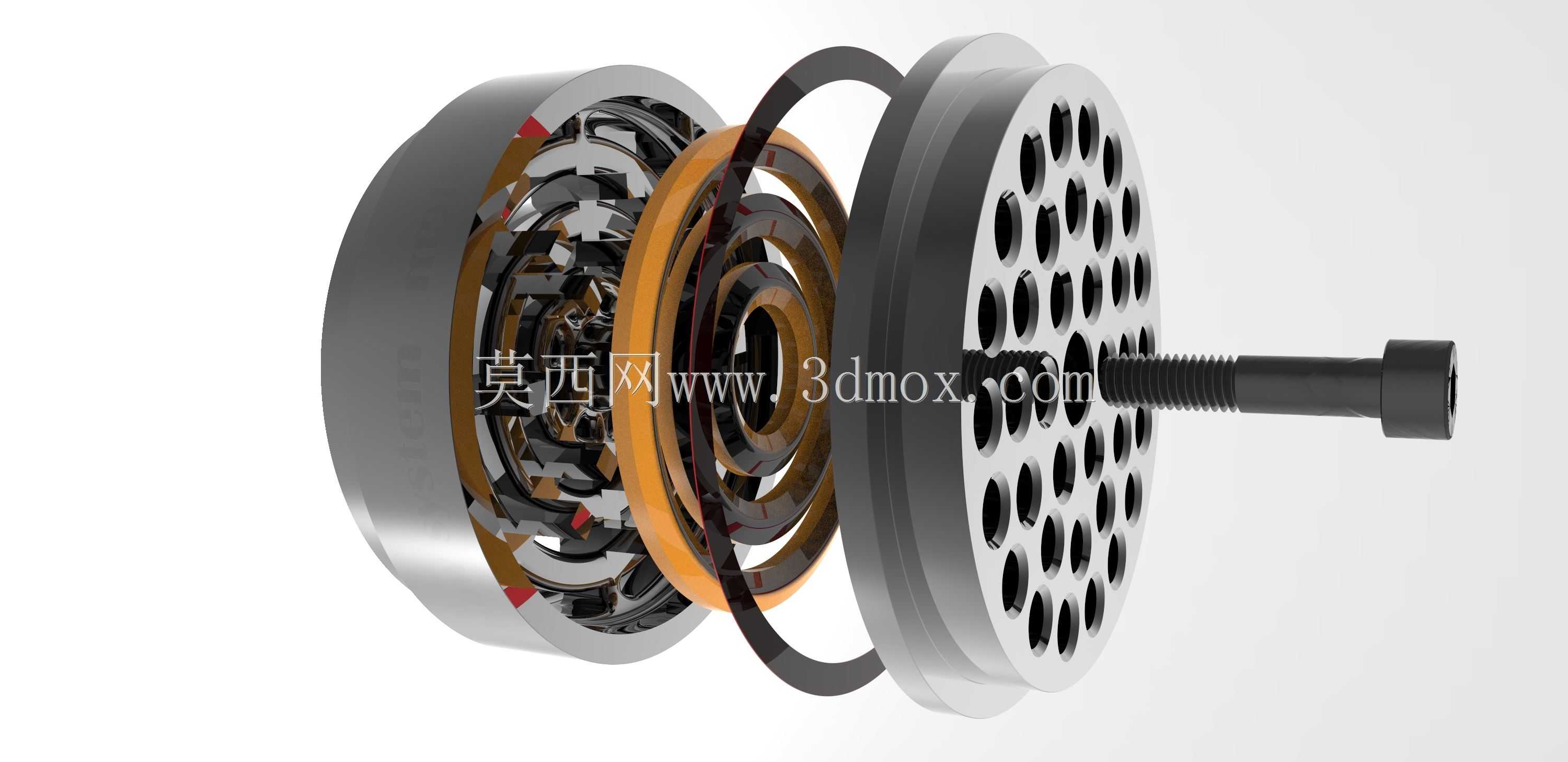

这款高流量空气压缩机阀，主要应用在中小型往复式空气压缩机的气缸进排气控制环节，是压缩机气路系统里直接决定整机产气效率、运行稳定性的核心功能部件，在工业气源供给、汽修气动工具配套、小型工业气动生产线供气、家装喷涂设备配套等场景中都承担着关键的气路通断与流向控制作用。在实际设备运行过程中，该阀件会跟随压缩机活塞的往复运动节奏，精准完成进气与排气通路的自动切换：活塞下行形成缸内负压时，阀片自动开启让外界过滤后的洁净空气进入气缸腔室；活塞上行压缩缸内空气达到额定排气压力时，阀片同步开启将高压空气输送到储气罐端，全程依靠压差驱动完成动作，不需要额外的电控或机械外力触发，可靠性表现十分突出。从产品功能特性来看，这款阀件采用了大流通面积的多孔阀座设计，相比传统小通径压缩机阀，同等缸径下的进气、排气流量提升明显，能有效降低气路流动阻力，减少压缩机在吸排气过程中的无用功损耗，直接提升整机能效比；叠层式的弹性阀片配合缓冲限位结构，能在阀片快速启闭的过程中减少刚性冲击，大幅降低阀片疲劳断裂的风险，延长阀件的连续运行寿命，同时也能降低阀件动作产生的运行噪音。在设计思路上，这款阀件采用了同轴堆叠的模块化结构，从外侧多孔阀座、密封阀片、弹性缓冲环到内侧定位基座，全部采用同轴心装配设计，所有零件都通过中心的锁紧螺栓完成整体锁紧固定，不需要复杂的定位工装就能完成装配，既方便生产环节的快速组装，也便于后期设备维护时的拆解检查与易损件更换；设计过程中充分考虑了不同规格压缩机的安装适配性，整体采用圆盘式外形结构，安装时直接嵌入压缩机气缸端盖的对应阀腔即可，外侧的密封端面能和缸盖密封面完全贴合，避免出现高压气体泄漏的问题。从外形尺寸与安装边界来看，这款阀件整体为等直径圆盘结构，中心锁紧螺栓的伸出长度经过精准核算，装配后不会超出气缸端盖的安装沉腔深度，不会和活塞运动行程产生干涉；阀座上的通气孔采用均匀圆周排布，能让气流在阀口处均匀分布，避免局部气流流速过快造成的阀片偏磨问题；各叠层零件的外径尺寸保持统一，能完全适配对应型号压缩机的阀腔内径，不需要额外做适配加工就能直接替换同规格的传统压缩机阀，适配替换的门槛很低，能帮助设备厂商快速完成现有产品的能效升级，也能帮助终端用户在设备维保的时候直接替换升级，降低设备改造的成本。
