双压缩机水冷式冷冻室冷凝机组

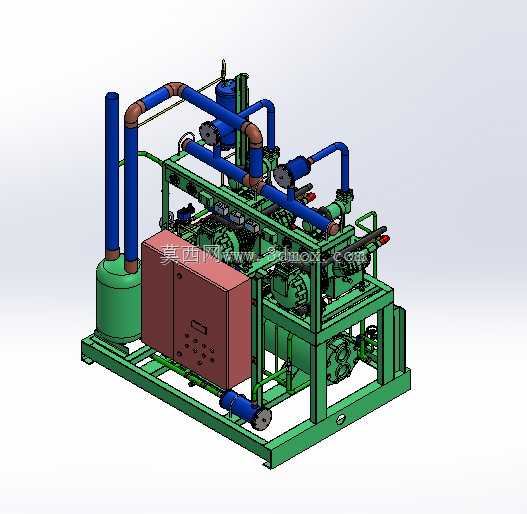

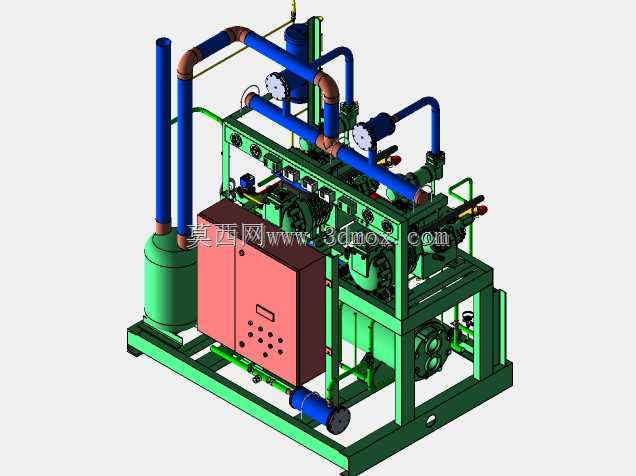

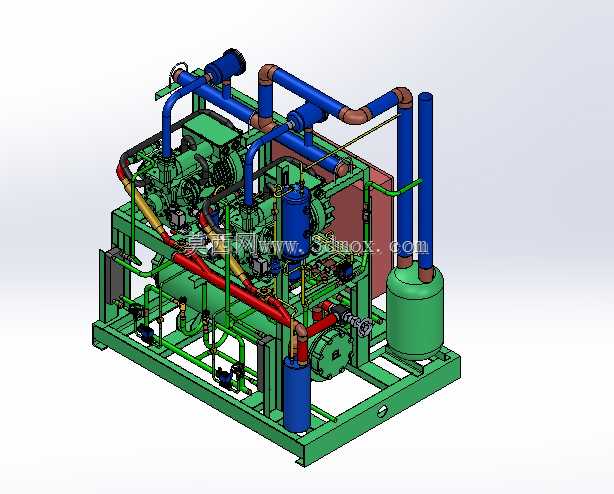

该套冷凝机组主要面向中小型商用冷冻库、食品加工速冻车间、低温仓储作业场景设计，作为冷冻制冷循环的核心换热与动力输出单元，承担着将制冷回路中携带冷库热量的高温高压气态制冷剂完成冷凝液化、气液分离、稳压输出的核心功能，为末端蒸发器提供稳定的过冷液态制冷剂，保障冷冻室持续维持-35℃的低温作业环境，适配需要深冷存储的生鲜冻品、医药试剂、工业低温原料的存储需求。整套机组采用双压缩机并联的架构设计，搭载两台S6F 30.2Y型活塞式压缩机，相比单压缩机方案可实现10%-100%区间的分级冷量调节，在冷库热负荷波动时可自动切换单双机运行模式，既满足满负荷拉温阶段的大冷量输出需求，也能在保温维持阶段降低整机运行能耗，避免单压缩机频繁启停带来的部件损耗与冷量波动。设计阶段优先考虑了工业现场的安装与运维便利性，整体采用撬装式集成底座设计，所有管路、阀件、气液分离器、储液罐、油分离器、电控箱体均预先集成在统一的钢制焊接机架上，机架底部预留标准叉车孔位与地脚安装孔，现场仅需对接制冷主管路、冷却水管路与供电线路即可完成投用，无需现场进行复杂的管路焊接与部件排布。管路设计上采用大半径弯管工艺减少制冷剂流动阻力，高压气态管路、低压回气管路、供液管路采用差异化管径匹配，搭配截止阀、视液镜、压力传感器等阀件实现运行状态的实时监测与通断控制，立式气液分离器布置在压缩机回气端，避免液态制冷剂进入压缩机造成液击损坏，卧式储液罐布置在底座下部空间，充分利用机架闲置空间压缩整机外形尺寸，电控箱体采用侧挂式安装，与压缩机、管路等发热部件预留足够散热间隙，正面预留操作与检修空间，日常运维时无需拆解主体管路即可完成参数调整与部件检修。水冷式冷凝换热方案相比风冷方案换热效率更高，运行噪音更低，适合安装在室内机房或者对噪音控制有要求的厂区环境，整套机组的安装边界充分考虑了标准机房的通道预留要求，机架四周预留足够的检修操作空间，管路接口统一朝向侧方，方便现场管路对接施工。
