型材冷弯成型加工设备结构设计

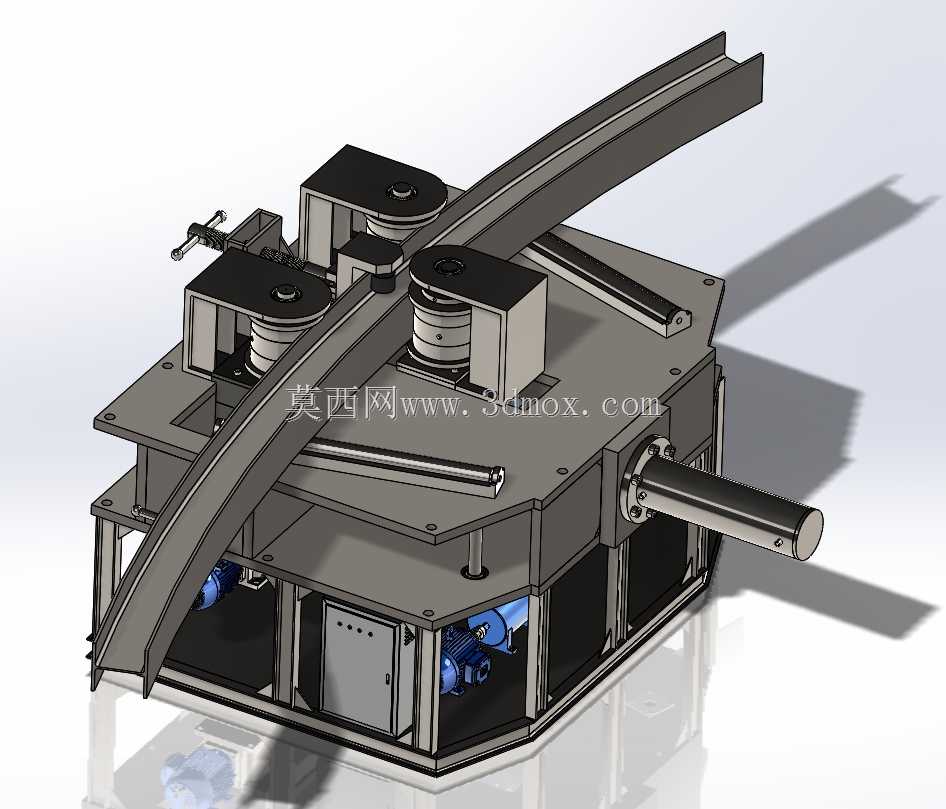

该设备主要面向钢结构加工、轨道交通构件生产、幕墙型材加工、大型场馆钢结构搭建等场景，用于完成各类槽钢、工字钢、角钢等长条型钢的定曲率弯曲成型作业，可替代传统火焰煨弯、人工顶弯的低效加工模式，解决大长度型钢弯曲过程中易出现的截面变形、曲率不均、局部应力集中等行业常见加工痛点。设备整体采用八边形落地式机架结构，底部设置可调式支撑脚座，可适配车间不同平整度的混凝土地面安装需求，机架主体采用厚钢板拼焊后去应力处理，能够承受大规格型钢弯曲过程中产生的径向顶推力与周向扭转力，避免长期重载作业出现的机架形变问题。设备上部布置三组呈品字形排布的成型辊轮，其中两组为从动送料辊，一组为主动压下成型辊，辊轮型面根据常用型钢截面轮廓做适配加工，可保证弯曲过程中型钢翼缘与腹板完全贴合辊面，避免截面出现翘曲、褶皱等缺陷；侧方设置手动调节机构，可根据待加工型钢的截面尺寸调整辊轮间距，适配不同规格型号的型钢加工需求。设备下部集成动力传动单元，通过电机搭配减速机构将动力传递至主动辊轴，输出稳定低转速大扭矩的转动动力，带动型钢沿辊轮间隙匀速进给，配合压下辊的进给量控制，可实现不同曲率半径的型钢弯弧加工，既可以加工大曲率半径的弧形钢结构构件，也可通过多次进给完成小半径的弯圆作业。机架侧面设置独立的电气控制舱，舱门预留散热格栅与操作按钮安装位，可根据实际生产需求加装数控进给模块，实现压下量的自动控制与弯曲曲率的精准调节，进一步提升加工精度与批次一致性。设备的动力输出轴延伸至机架侧方，可根据车间布局需求选择安装手轮实现手动微调，也可对接额外的自动送料架，实现长尺寸型材的连续化加工作业，设备整体安装边界紧凑，无需额外做大型地基预埋，适合中小型金属加工车间、钢结构预制厂的现场布置使用，可有效降低型钢弯曲工序的人工劳动强度，提升成型构件的尺寸精度与生产效率，加工后的型钢构件可直接用于隧道拱架、弧形雨棚骨架、环形钢结构法兰、轨道交通接触网支架等场景的装配作业，无需二次校形处理。
