19mm金属带灯旋钮式旋转开关结构设计

这款带灯旋转开关是工业控制领域常用的指令输入控件，主要应用在工业控制柜面板、小型机电设备操作面、自动化产线工位控制端、特种车辆操控台、新能源设备配电面板等场景中，承担档位切换、回路通断、功能模式选择的核心作用，相比普通按压式按钮，旋转式结构可有效避免误触，带灯设计能够直观反馈当前开关通断状态，帮助操作人员快速识别设备运行档位，降低操作失误概率。

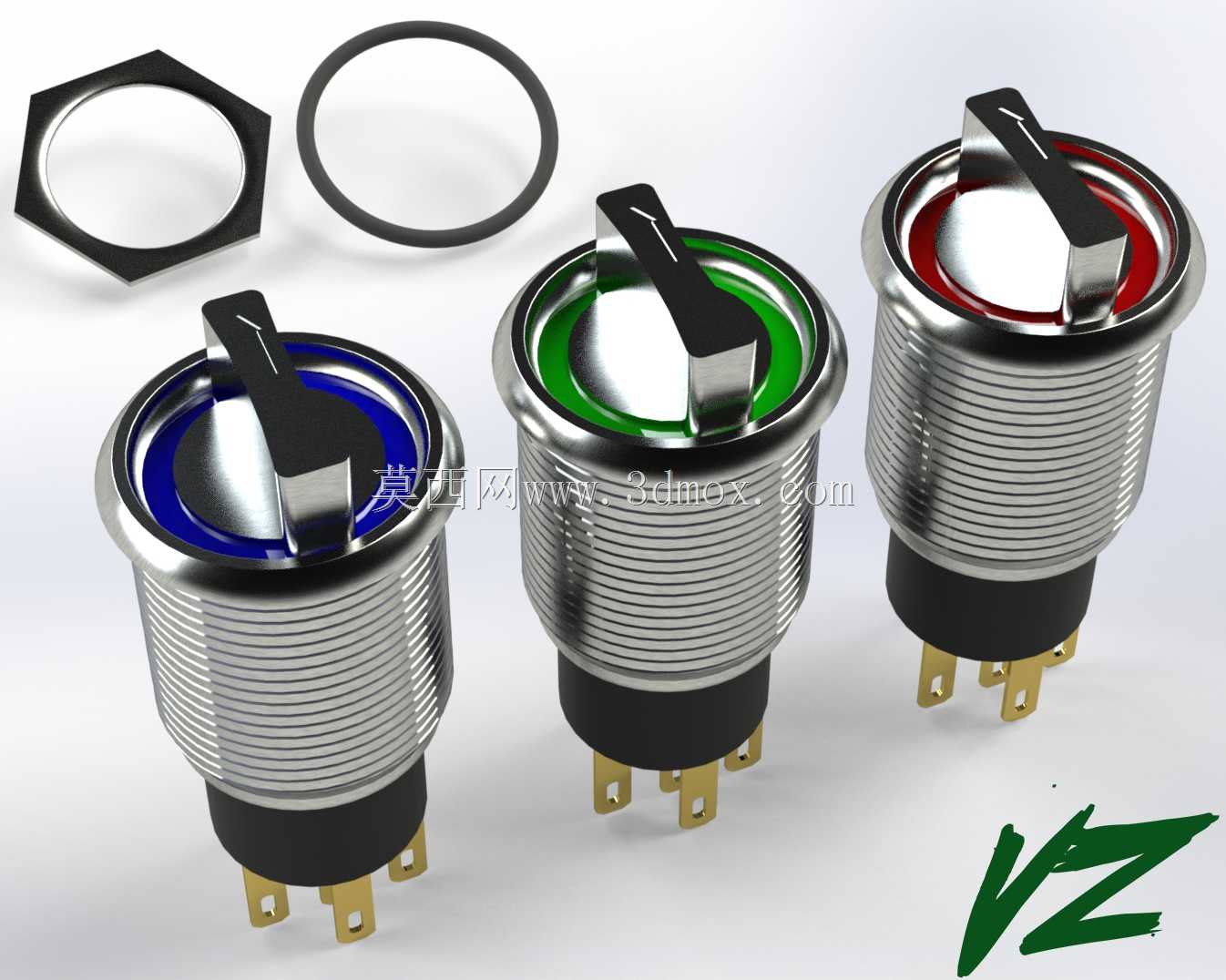

产品设计过程中，首先围绕19mm标准面板开孔尺寸做安装边界适配，外壳采用金属螺纹柱搭配六角锁紧螺母的安装结构，配套的橡胶密封圈可填充面板与开关本体之间的缝隙，实现面板安装后的防尘防水效果，适配工业现场多粉尘、少量溅液的使用环境。开关本体的金属外壳做了防滑滚纹处理，既提升了安装时的握持摩擦力，也增强了产品的金属质感与抗磕碰性能。

功能设计上，开关设置多档位旋转定位结构，拨动手柄时带有清晰的档位顿挫感，每个档位对应独立的触点回路，底部采用镀金插针式接线端子，接触电阻低、导电性能稳定，可适配低压控制回路的信号传输与小功率负载通断需求。顶部的带灯环设计分为蓝、绿、红三种常规指示色，分别对应不同的设备状态指示需求，灯光从旋钮环带均匀透出，不会出现局部亮斑，在车间强光环境下也能清晰辨识状态。

结构设计层面，开关内部采用模块化分层布局，旋转拨杆、定位弹片、触点组件、发光模块依次排布，各部件之间做了防呆限位，装配时无需额外调整即可保证档位定位精度；手柄部分做了弧度贴合设计，操作人员拨动时受力均匀，长期操作也不会产生硌手的不适感。配套的六角锁紧螺母与密封圈均做了尺寸公差匹配，安装时只需将开关本体从面板正面插入开孔，在背面套入密封圈后旋紧六角螺母即可完成固定，安装流程简便，固定后不会出现晃动松脱的问题，适配1-5mm厚度的各类金属、非金属面板安装需求，能够满足不同行业设备的面板控件配套使用要求。
