NEMA34规格步进电机高精度三维结构

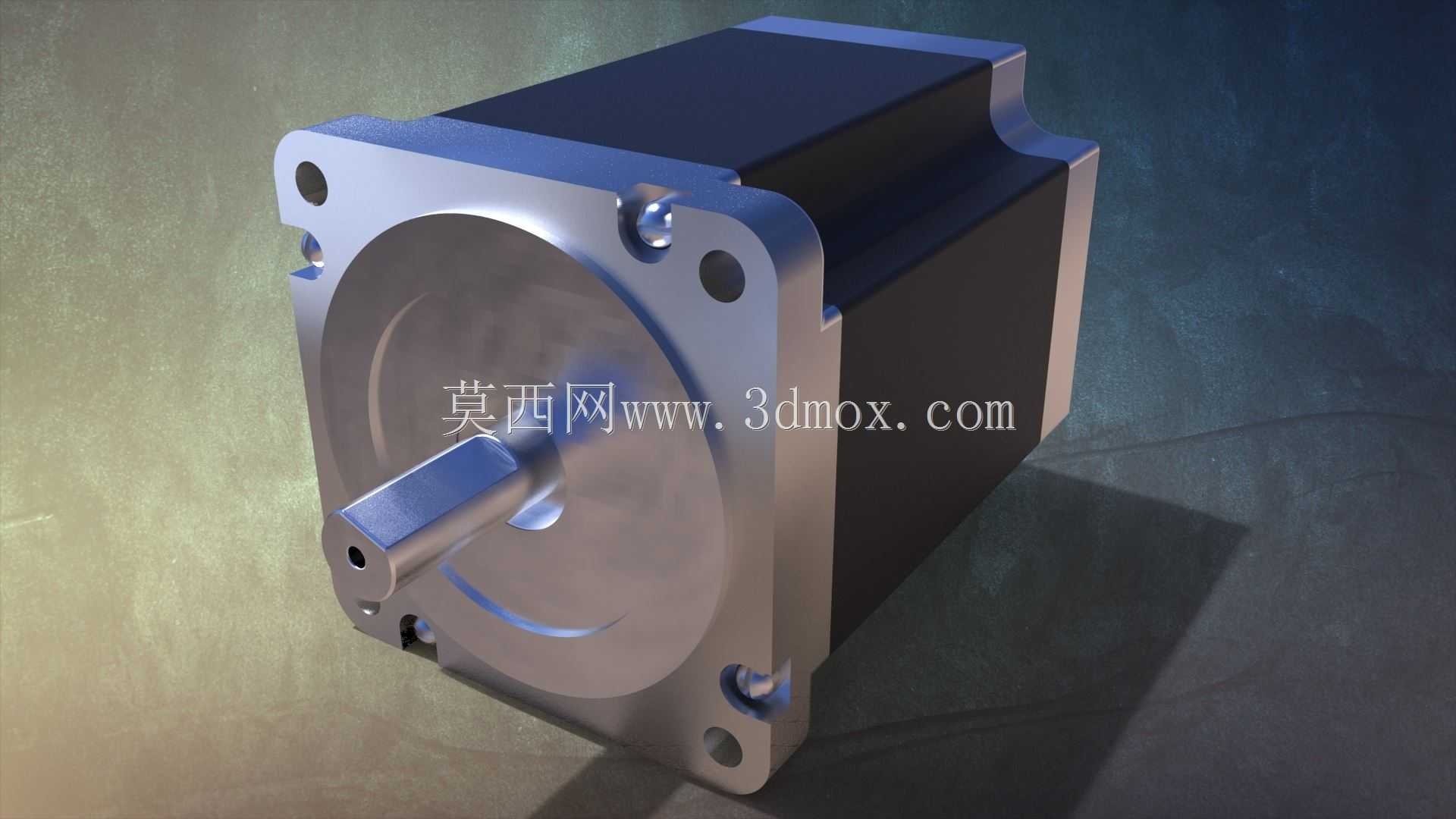

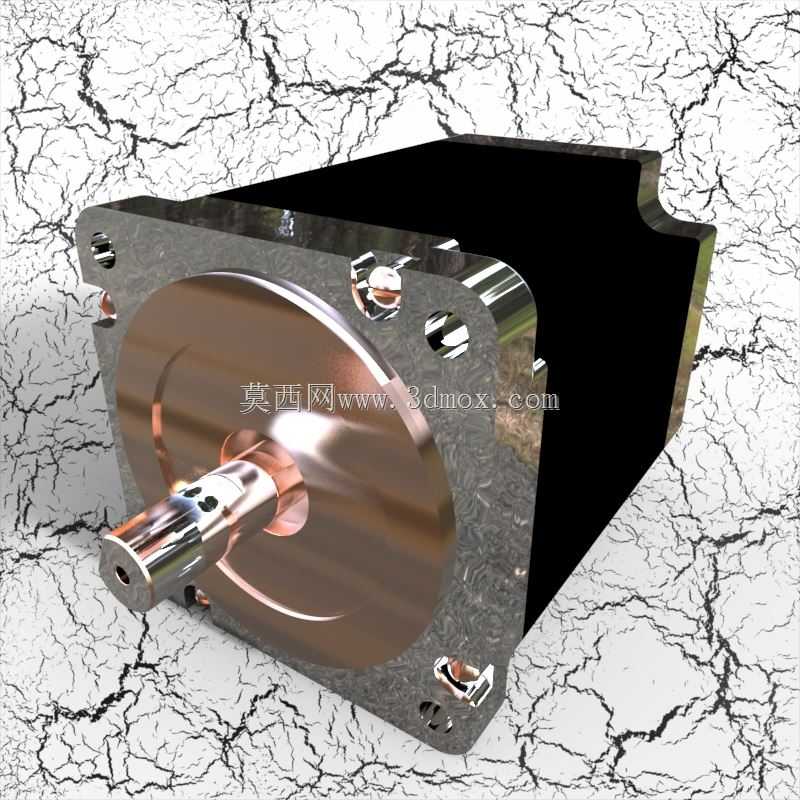

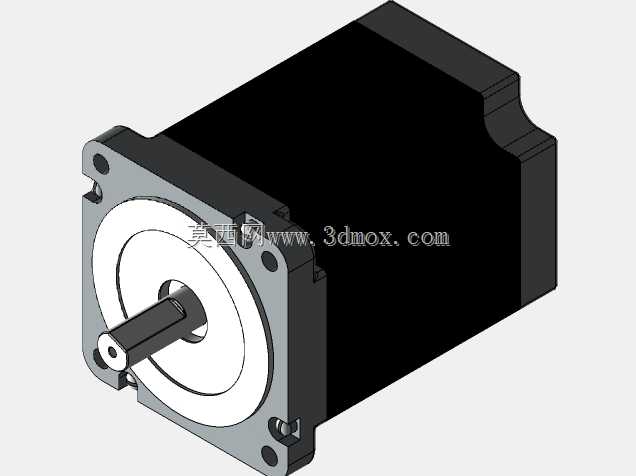

这款NEMA34规格步进电机的三维结构，完整还原了工业级混合式步进电机的全部实体特征，可直接用于自动化设备的整机装配干涉校验、运动仿真模拟以及安装布局规划工作。在实际工业场景中，该规格步进电机是中大型自动化产线、数控加工辅机、工业机器人关节模组、包装输送设备、3D打印重型运动平台的核心动力执行部件，能够在开环控制场景下实现精准的角位移输出，无需额外加装位置反馈装置即可达到较高的定位精度，大幅降低设备的电控系统成本。从功能特性来看，该结构完整呈现了电机的定子壳体、前端安装法兰、输出轴、后端防护端盖的全部细节：前端法兰采用标准NEMA34安装孔位布局，四个安装沉孔的位置度、孔径深度都严格遵循行业通用安装规范，能够直接适配市面上同规格的电机安装座、减速器连接法兰、同步轮传动组件，无需二次修改安装接口尺寸；输出轴采用带扁位的D型轴结构，轴端预留的锁紧螺纹孔可直接固定传动轮、联轴器等连接件，避免传动过程中出现打滑松脱的问题，轴伸长度、轴径尺寸都匹配常规传动配件的安装边界，不会出现装配干涉的情况。在设计思路上，该结构充分考虑了工业场景的实际使用需求：壳体采用方形拉伸铝壳搭配黑色氧化散热涂层的设计，既保证了壳体的结构强度，能够在设备运行过程中抵御一定的外力碰撞，又能通过大面积的壳体表面快速散逸电机工作产生的热量，避免长时间高负载运行出现过热退磁的问题；前端法兰采用精加工金属材质，安装面的平面度、轴孔的同轴度都按照实际加工公差进行还原，能够保证电机安装后输出轴的径向跳动控制在合理范围内，提升传动系统的运行稳定性。从安装边界来看，该电机的方形外轮廓尺寸、法兰安装孔距、轴伸长度都严格遵循NEMA34的行业标准，在进行整机布局设计时，可直接调用该模型进行空间占位校验，提前预留出电机接线、散热、维护的操作空间，避免后期装配时出现与周边机架、传动部件、线路的空间冲突；同时模型还原了电机表面的倒角、圆角等工艺细节，能够直接用于设备的宣传渲染、装配演示动画制作，无需额外进行外观细节的补全工作。
