浅孔加工用圆盘基座式机械钻臂结构

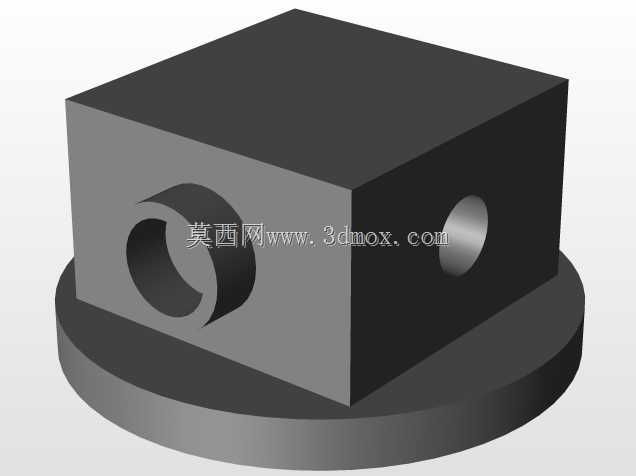

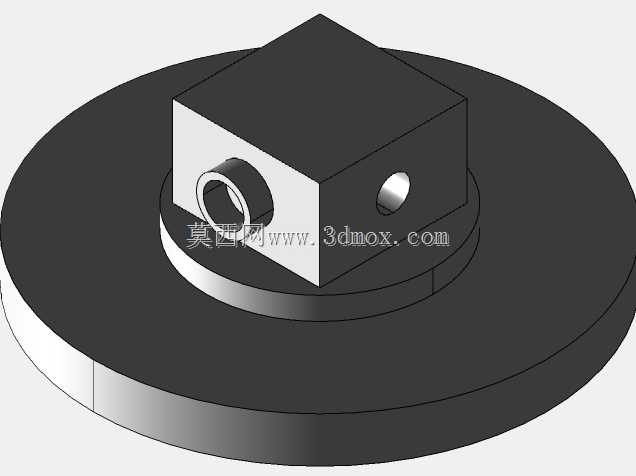

这款机械钻臂结构主要面向金属切削加工领域的浅孔钻削作业场景，常见于小型台式钻床、专用组合钻床的末端执行单元，也可适配自动化钻削工位的工装搭载需求，能够在平面类工件的指定位置完成高精度浅孔加工，适配普通碳钢、铝合金、工程塑料等多种常见加工材质的钻孔作业。从实际用途来看，该钻臂承担着钻头装夹定位、钻削力传导、加工位姿固定的核心作用，区别于深孔加工所需的长导向钻臂结构，这款钻臂针对浅孔加工的短行程、高刚性需求做了针对性优化，能够有效避免短距离钻削过程中的臂体振颤问题，保障钻孔的孔径精度与孔壁垂直度，减少钻孔出口处的毛刺飞边问题。在功能特性层面，该钻臂采用圆盘式基座搭配方块式装夹主体的组合结构，圆盘基座提供了更大的安装接触面积，能够通过圆周方向的多组固定点位实现与设备主机的稳固连接，抵消钻削过程中产生的径向切削力与轴向进给力，避免钻削过程中出现臂体偏移；方块式主体上设置有同轴的刀具装夹孔与定位孔，装夹孔用于安装钻套或者直接夹持钻头柄部，侧方的定位孔用于安装锁紧螺钉，能够快速完成不同直径钻头的更换与锁紧，适配小范围内的多孔径浅孔加工需求，无需整体更换钻臂结构即可完成快速换刀作业。从设计思路来看，整体结构遵循了刚性优先、装配简化的原则，没有设置多余的冗余结构，所有棱角位置都做了适配加工的边缘处理，既避免了装配过程中的锐边划伤问题，也减少了应力集中带来的结构变形风险；主体方块与圆盘基座采用同轴心设计，保障钻削力能够沿轴心线垂直传导至基座位置，不会产生额外的偏载力矩，延长钻臂的整体使用寿命。在外形尺寸与安装边界方面，圆盘基座的直径大于主体方块的对角线长度，安装时仅需保障基座下方的安装平面平面度符合装配要求，预留出钻头向下进给的行程空间即可，主体方块的侧方定位孔距离基座安装面的高度经过精准核算，能够保障钻头伸出长度刚好适配常见浅孔加工的深度需求，不会出现钻头过长引发的挠曲变形问题，也不会因为钻头过短无法达到目标钻孔深度；整体结构的外轮廓没有突出的异形结构，安装时不需要预留额外的避让空间，能够紧凑安装在狭小的钻削工位空间内，适配多工位组合机床的密集排布需求。
