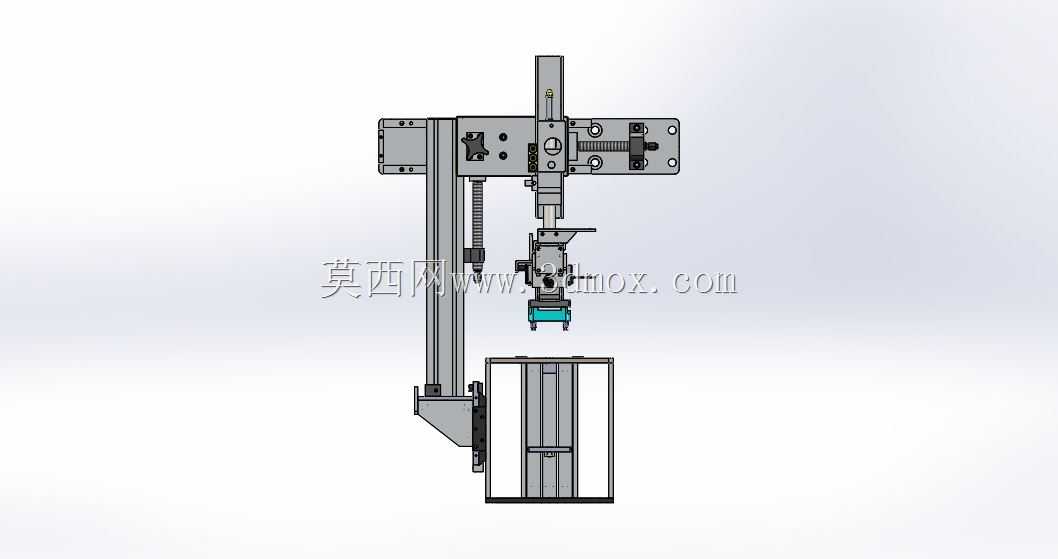

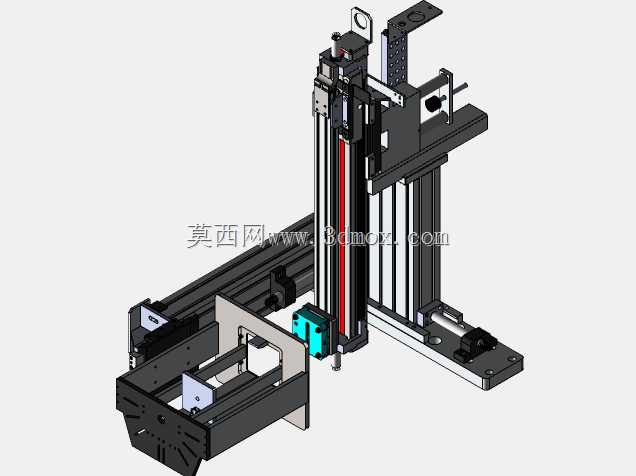

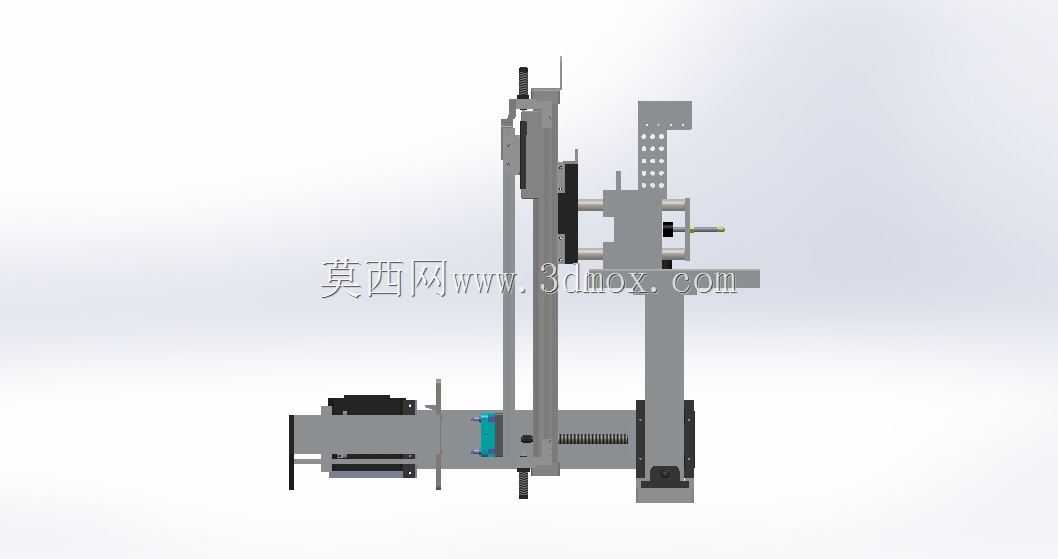

长行程直线顶进执行机构结构设计

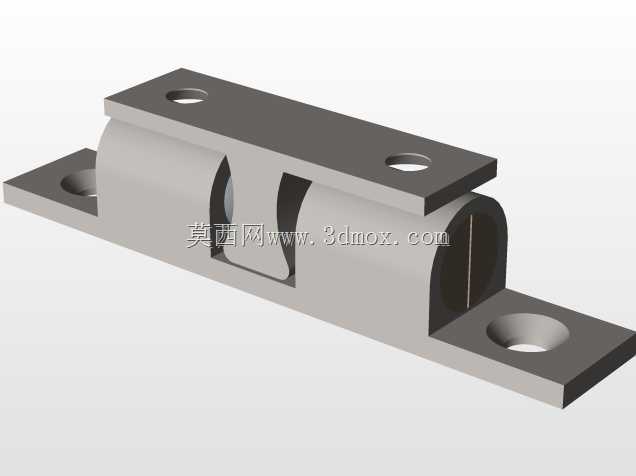

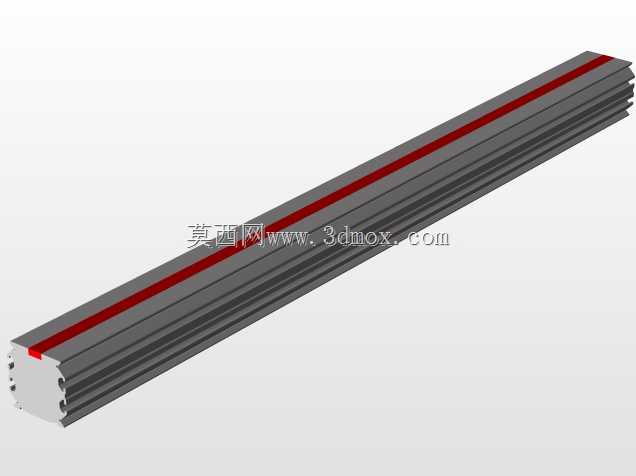

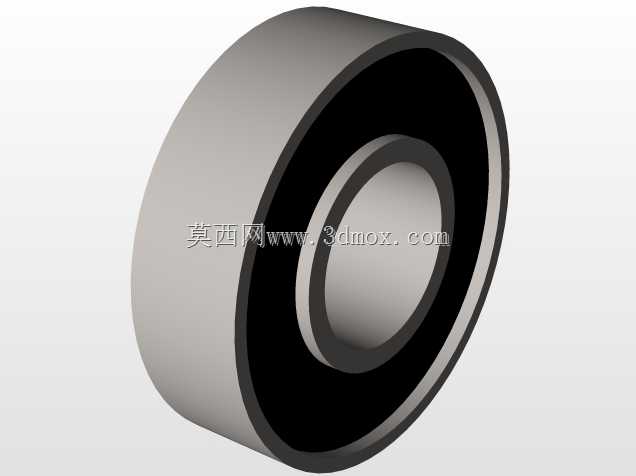

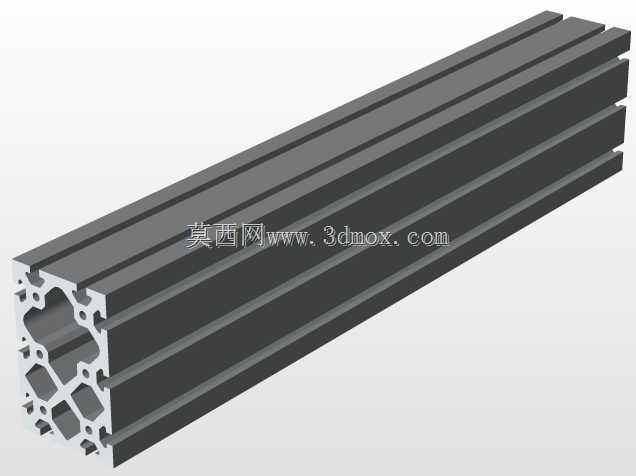

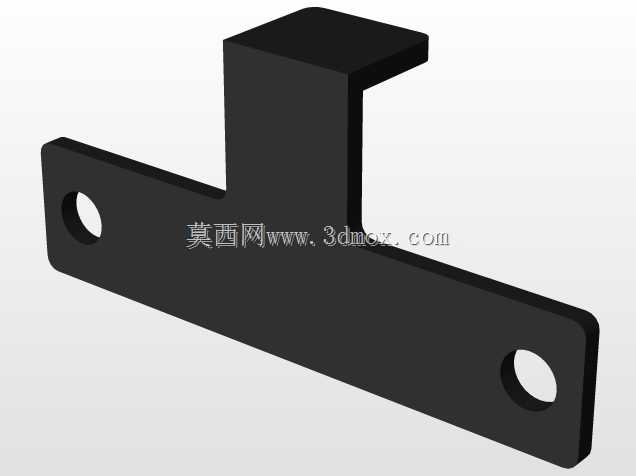

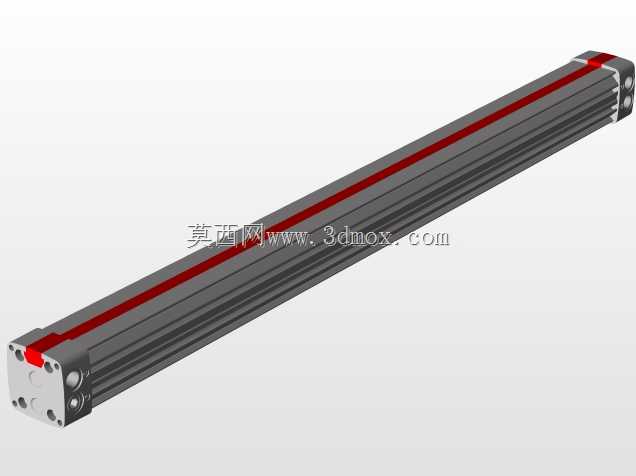

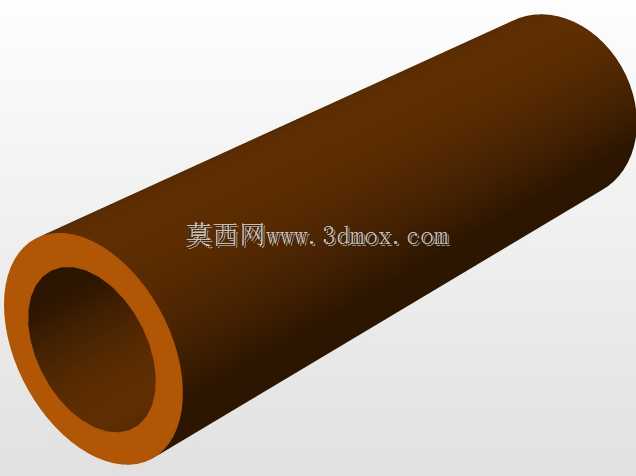

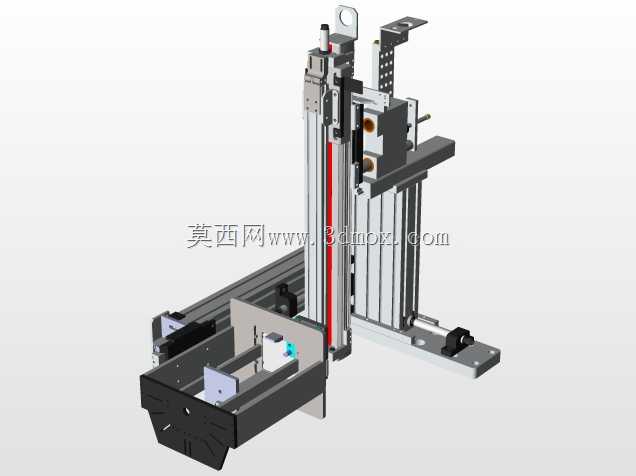

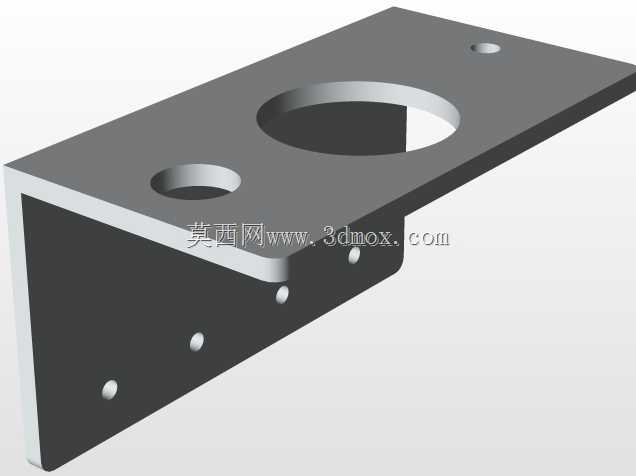

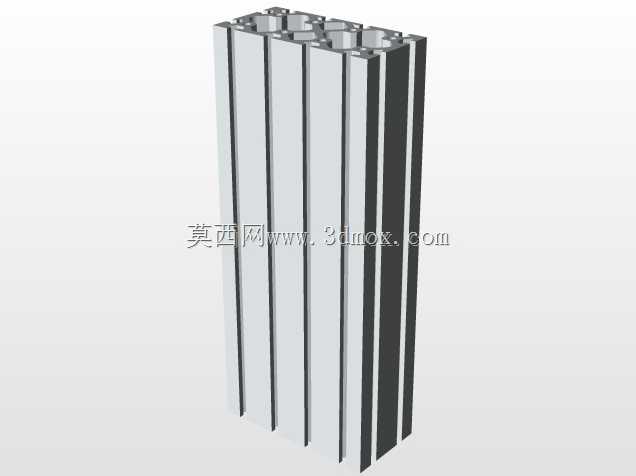

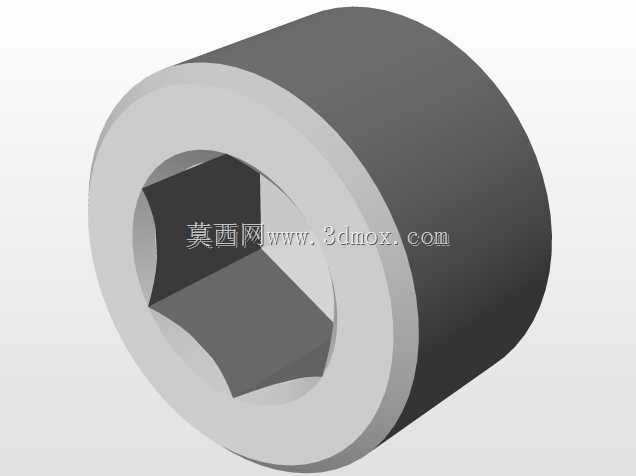

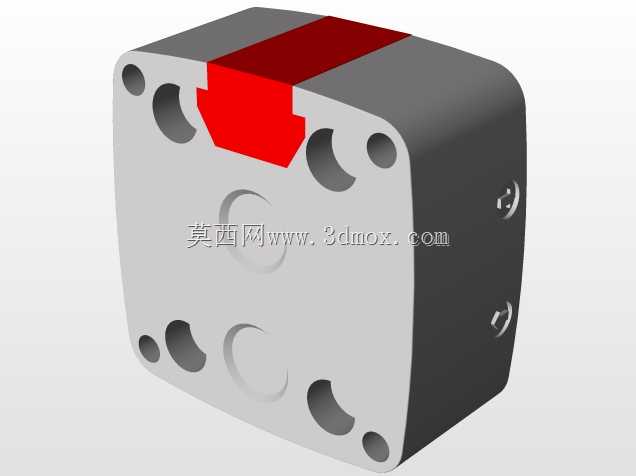

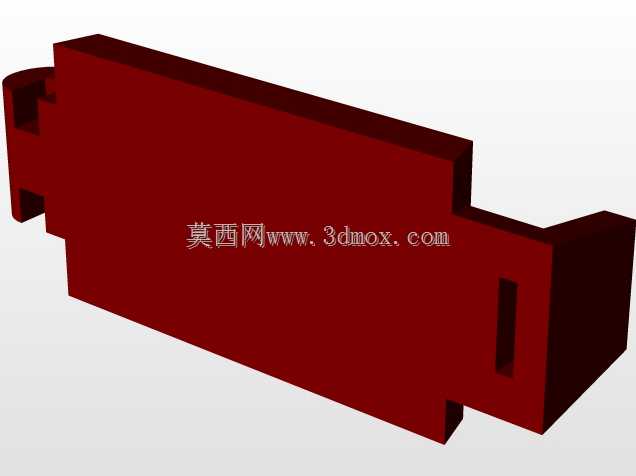

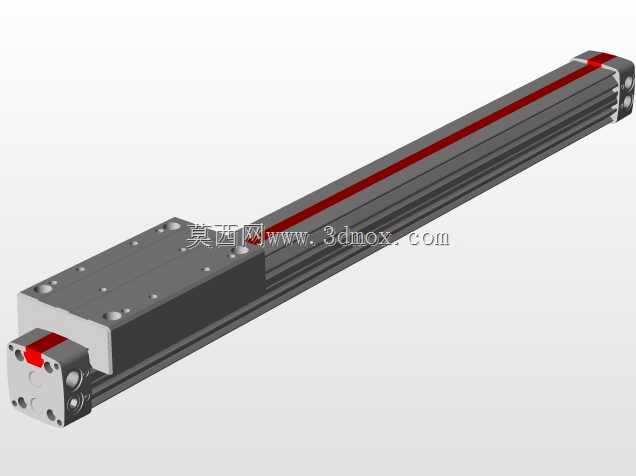

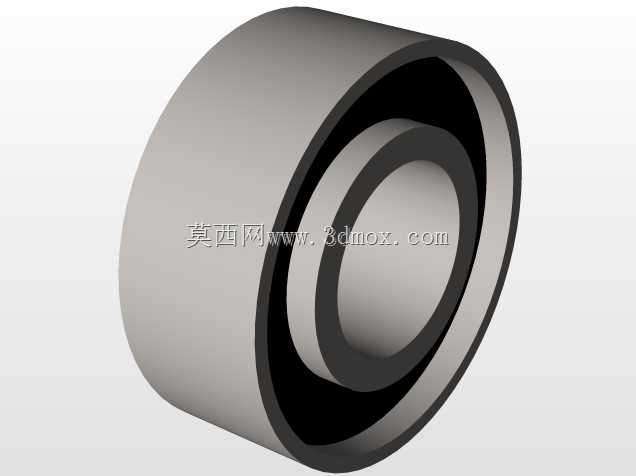

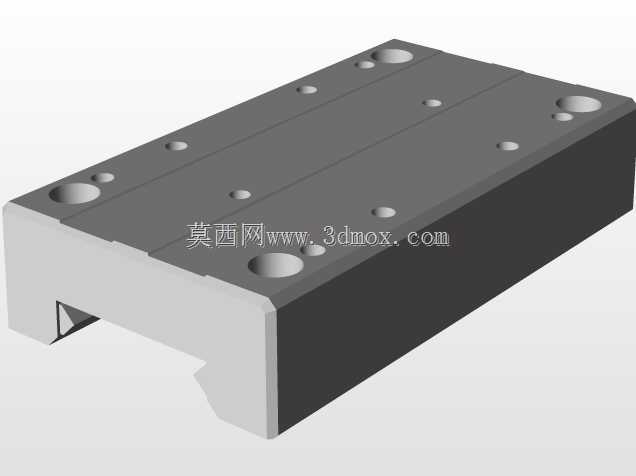

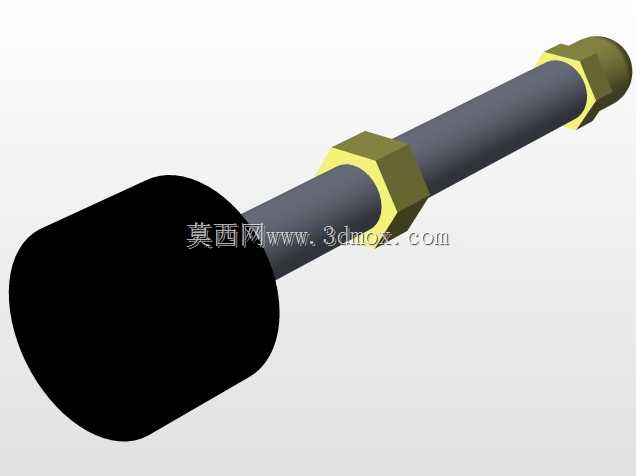

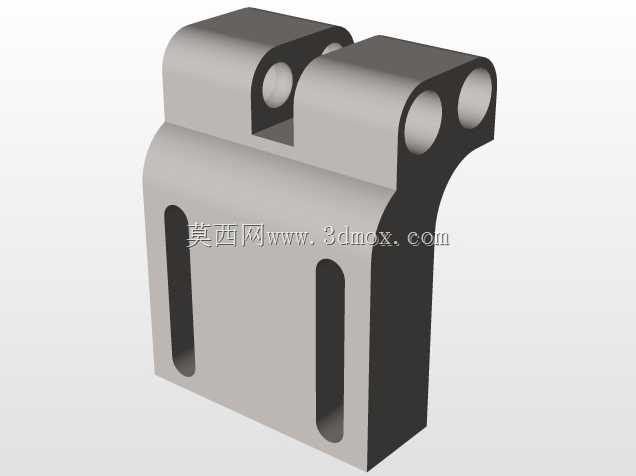

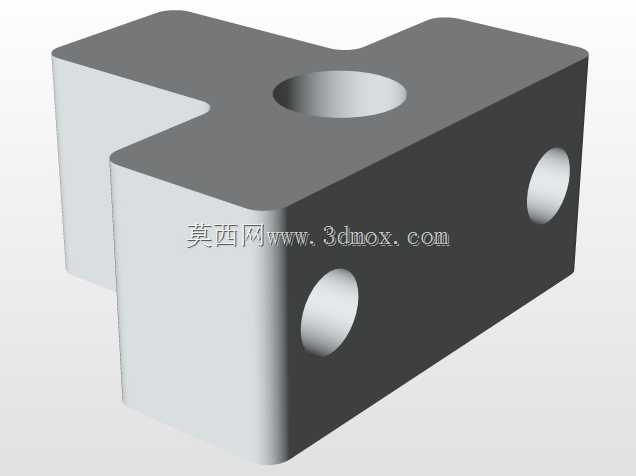

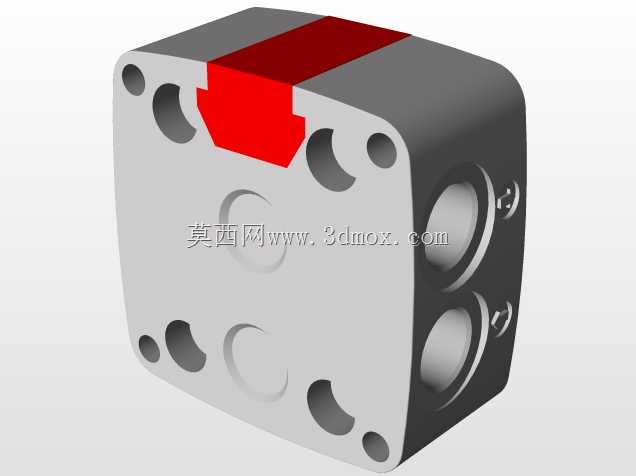

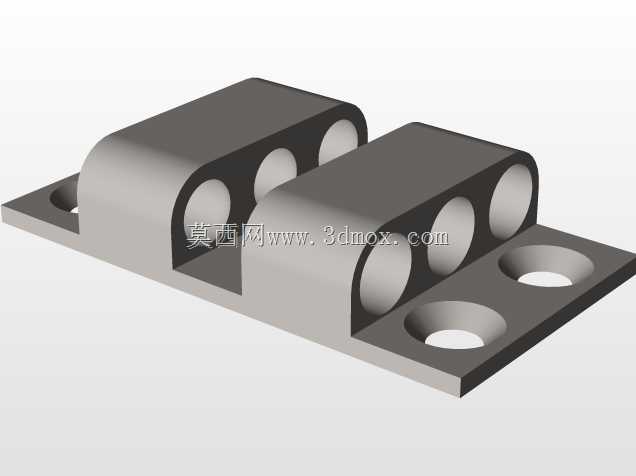

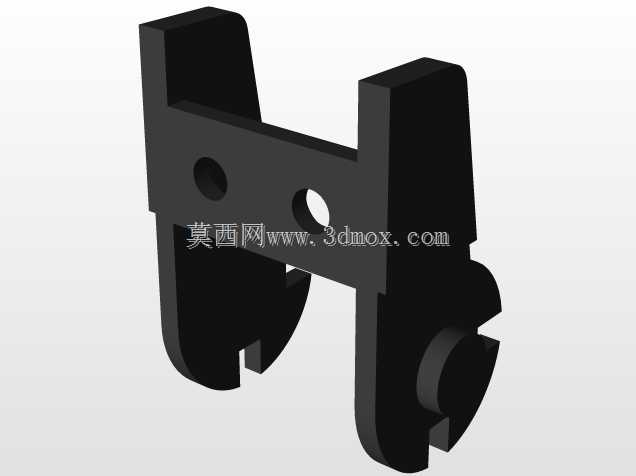

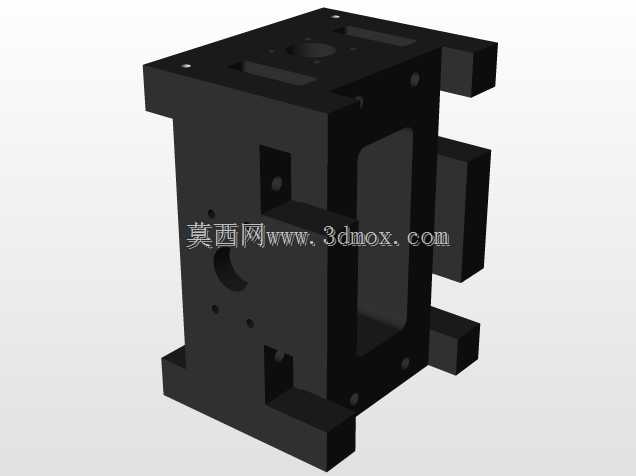

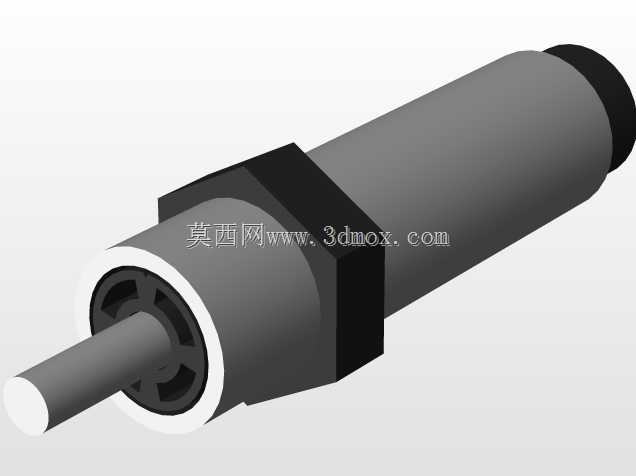

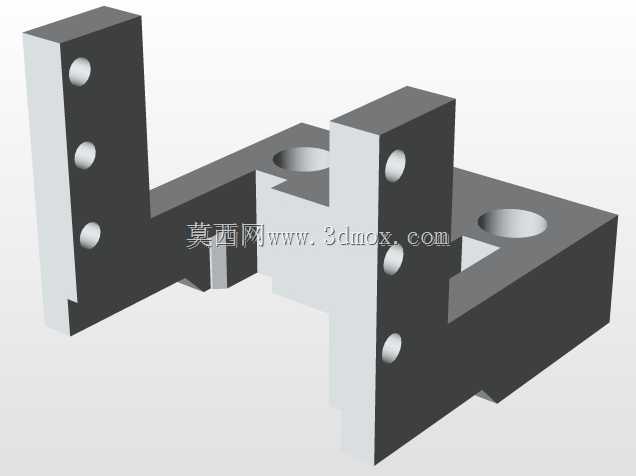

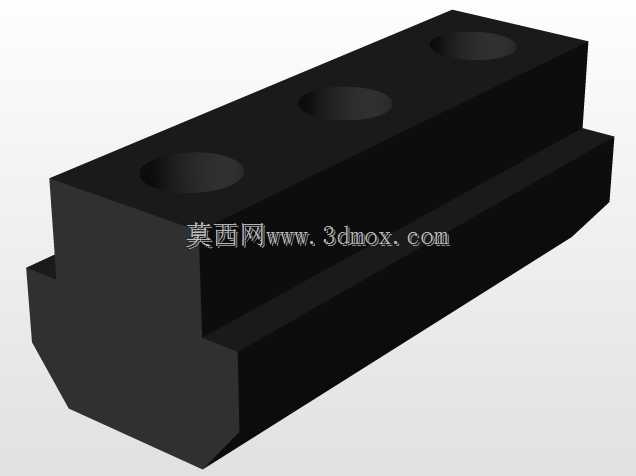

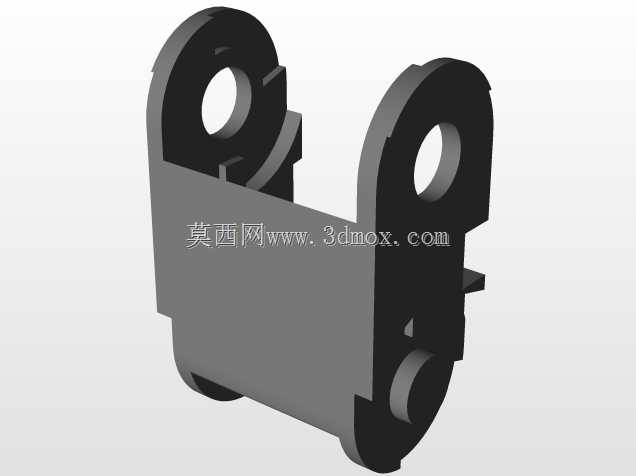

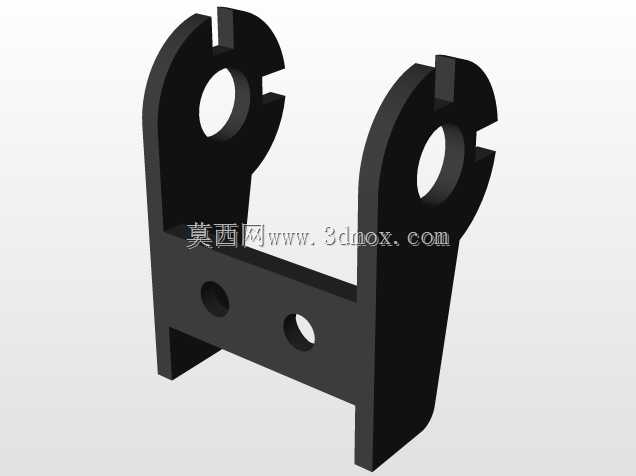

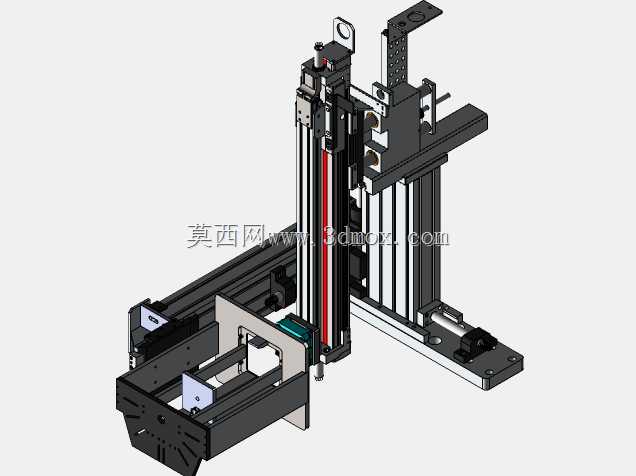

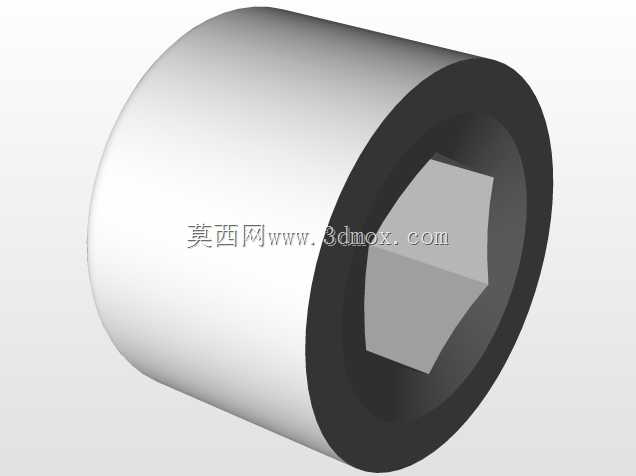

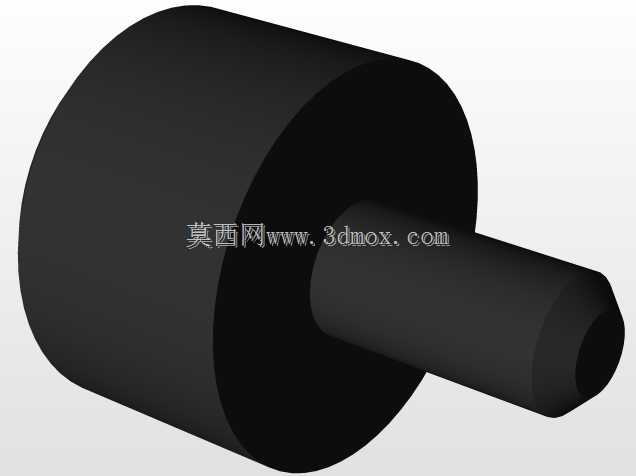

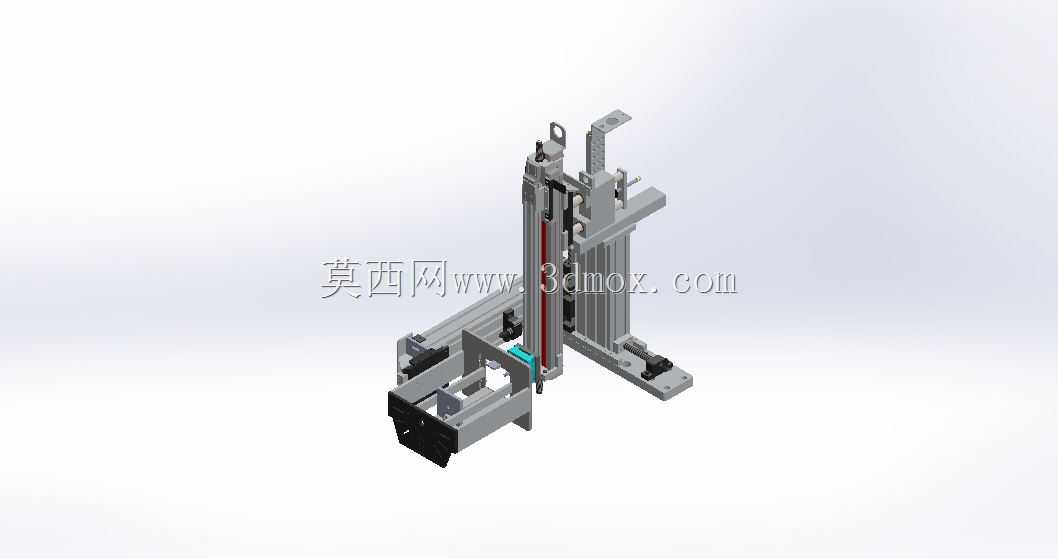

这款长行程直线顶进构件，主要面向自动化产线工位进给、工装夹具顶紧、物料定点推送这类需要稳定直线往复动作的工业场景，在3C电子装配线的工件工位切换、包装产线的料盒推送定位、小型加工设备的工件进给工位都能适配使用，核心作用是将驱动端的动力转化为沿单一轴向的平稳直线推力，完成预设行程内的顶出、退回动作，替代传统气缸短行程顶出的局限，适配需要长距离精准位移的作业需求。从功能特性来看，该构件采用多腔体集成式的型材主体结构，主体沿轴向设置有连续的安装槽道，既可以作为自身滑动副的导向基准，也能直接在槽道内加装感应开关、行程限位块、辅助拖链等附件，不需要额外设计安装支架，大幅降低现场装配的复杂度。构件侧面的红色标识条为行程指示基准，配合外置的位置传感器可以快速标定零位与最大行程位置，两端的端盖结构集成了传动件安装位与端部缓冲安装空间，能够在行程末端吸收冲击动能，避免硬碰撞带来的构件变形与定位精度损失。在设计思路上，这款构件优先考虑了长行程工况下的刚性表现，主体采用等截面的加强筋布局，沿轴向的多道凸起筋条能够提升整体抗弯截面模量，即使在满行程伸出状态下，也能将端部的挠度控制在允许范围内，避免顶进过程中出现卡滞、偏斜的问题。滑动副采用内嵌式的导向结构，导向接触面沿型材周向均匀分布，能够承受一定的径向偏载，适配顶进过程中工件位置存在微小偏差的工况，不会因为侧向力导致滑动阻力骤增。从安装边界来看，该构件的截面为规整的类矩形结构，四个方向都预留有标准的安装槽位，既可以采用卧式水平安装作为直线进给单元，也可以采用立式垂直安装作为顶升单元，安装时只需要通过配套的T型螺栓将构件底座与设备机架的安装面锁紧即可，不需要对主体进行二次加工。构件的端部输出端设置有标准的连接接口，可以根据实际使用需求加装顶块、夹爪、吸盘等不同的执行末端，适配不同的作业对象，整体的轴向长度可以根据实际行程需求灵活调整，截面尺寸保持统一，能够很好地兼容现有自动化设备的安装空间，不需要对原有设备的机架结构做大规模改动，就能完成旧设备的动作升级改造。
