6mm电机接8mm丝杠专用联轴器结构设计

这款联轴器主要面向小型数控加工设备、桌面级数控改造场景设计，核心作用是实现6mm直径输出轴的驱动电机与8mm直径的传动丝杠之间的刚性扭矩传递，同时可补偿两轴安装过程中产生的微小径向偏移、角度偏差与轴向窜动，避免轴系因安装对中误差产生额外负载，延长电机与丝杠的使用寿命。在小型数控雕刻机、桌面级数控车床、3D打印设备改装、小型自动化送料机构的传动链中，这类联轴器是连接动力端与执行端的核心部件，能够在设备启停、正反转切换、变负载进给的工况下稳定传递扭矩，杜绝传动间隙带来的进给精度误差，保障设备加工过程中的运动精度与响应速度。

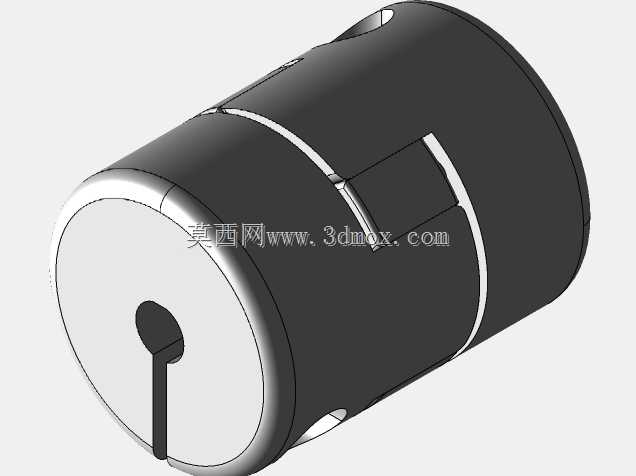

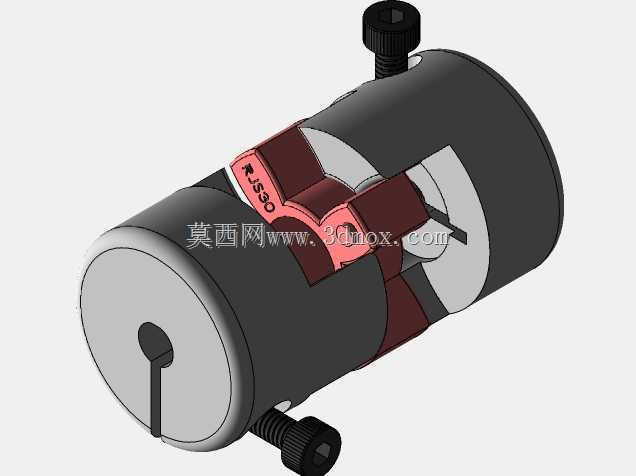

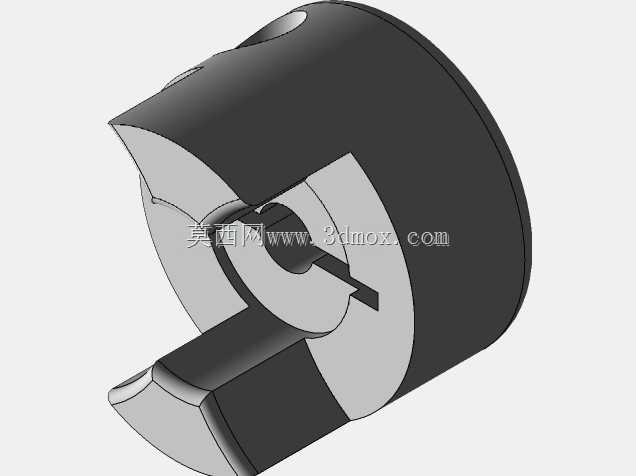

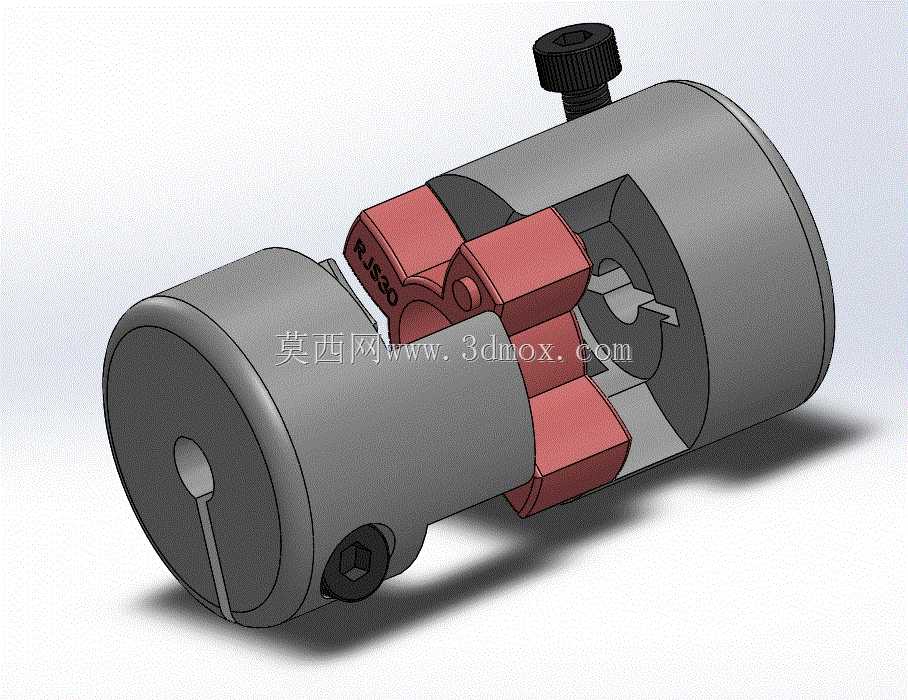

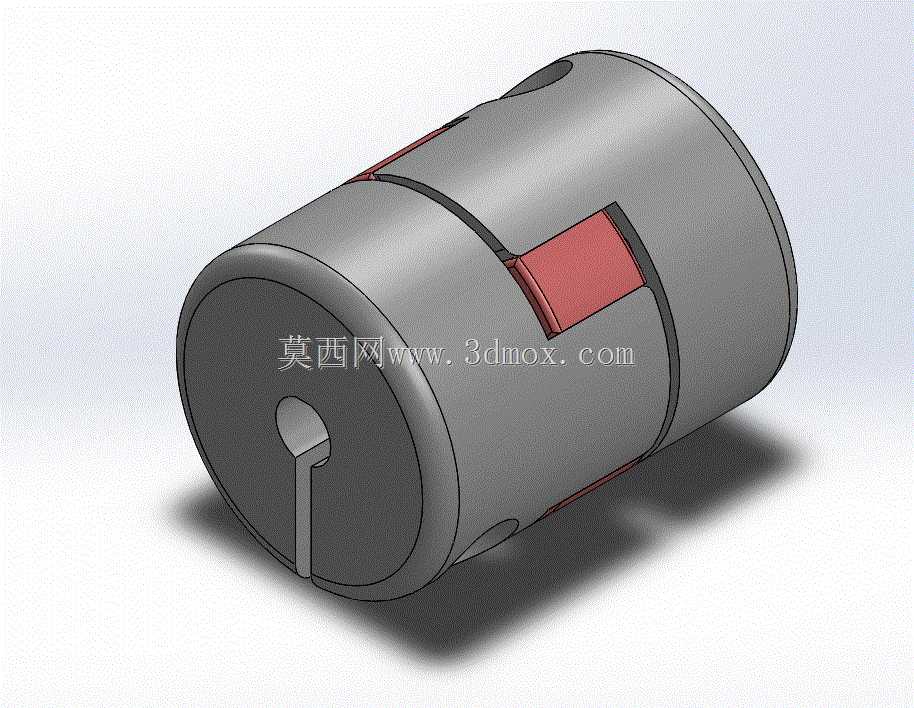

从功能特性来看，这款联轴器采用分体式夹装结构，两端分别设置对应轴径的夹持孔位，其中一端配置顶丝锁紧结构，另一端采用内六角锁紧螺钉实现抱夹固定，中间的十字滑块结构采用耐磨材质制作，能够在两轴存在微小对中偏差时通过滑块的微量滑动补偿偏差，同时保持扭矩传递的刚性，相比纯刚性联轴器具备更好的容错性，相比弹性联轴器又具备更高的扭转刚性，不会出现传动滞后的问题，非常适合对进给精度有要求的数控传动场景。

设计过程中，工程师首先明确了两端连接轴的直径参数，分别匹配6mm电机轴与8mm丝杠轴的标准公差带，夹持孔的公差设计兼顾了装配便利性与夹紧后的摩擦力需求，确保在额定扭矩下不会出现轴与联轴器的相对滑动。中间的十字滑块结构做了圆角过渡处理，避免应力集中，同时滑块与两端半联轴器的卡槽配合间隙控制在合理范围，既保证偏差补偿能力，又将传动回程间隙控制在最小范围内。外形方面，联轴器整体为圆柱型结构，最大外径适配小型设备的安装空间，不会与周边的导轨、机架、护罩等部件产生干涉，轴向长度经过优化，在保证足够夹持长度的前提下尽可能缩短轴系总长度，提升传动系统的整体刚性。安装时无需复杂的专用工装，只需将两端轴分别插入对应夹持孔，拧紧锁紧螺钉与顶丝即可完成装配，后期维护拆卸也十分便捷，适合小型设备的快速组装与后期维护更换需求。
