带水冷结构的三爪夹持机械夹爪设计

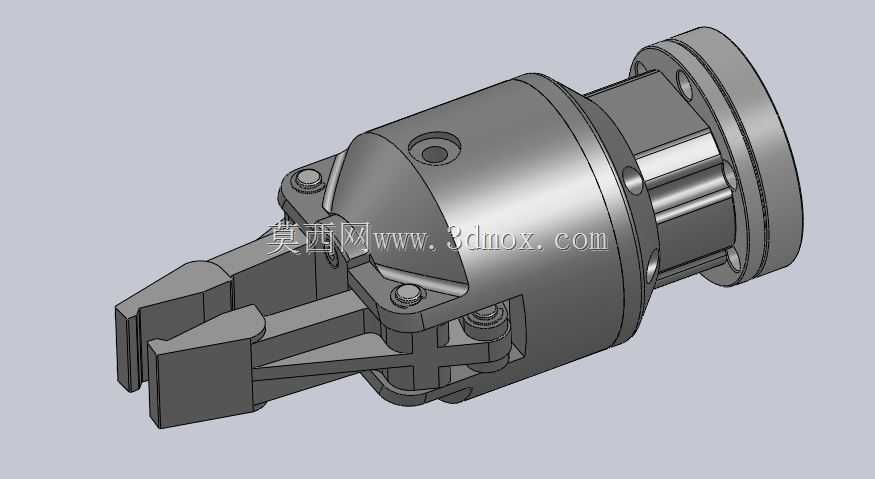

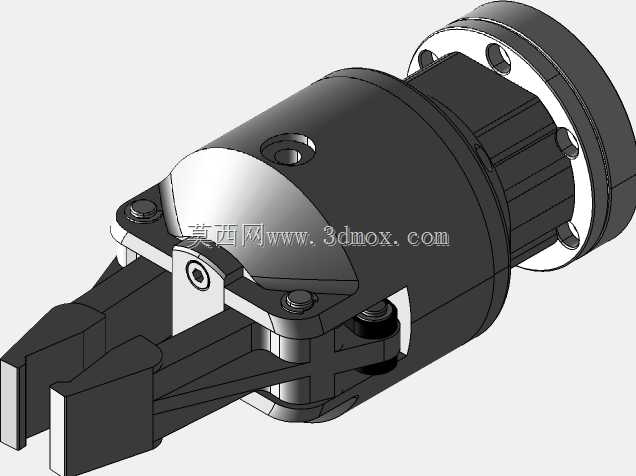

这款带水冷通路的夹持机械爪，主要面向高温作业场景下的自动化上下料、工件转运工序设计，常见应用于金属热锻、铸件取件、高温焊接工位的工件夹持环节，解决常规气动夹爪在持续接触高温工件时，内部密封件易老化、缸体受热变形导致夹持力衰减的行业痛点。设备整体采用圆柱式集成布局，将驱动缸体、传动连杆、夹持爪头整合为同轴结构，后端设置标准法兰安装面，可直接对接工业机器人末端腕部、直线模组滑台或者专机的执行端安装位，无需额外设计转接支架，安装边界清晰，整体径向最大尺寸适配多数中小负载机器人的末端负载要求，轴向长度紧凑，不会过多占用机械臂的作业活动半径。夹爪的核心功能特性在于缸体内部集成了循环水冷通路，可外接工业冷却水循环系统，在持续夹持高温工件的过程中，持续带走传导至缸体的热量，让内部密封组件、传动铰接部位始终保持在适宜的工作温度区间，大幅延长夹爪在高温工况下的连续作业时长，减少因过热导致的停机维护频次。设计思路上采用了经典的杠杆式传动结构，驱动端的直线往复动作通过三组对称布置的连杆转化为爪头的同步开合动作，三个爪头沿圆周均匀分布，夹持时对工件的周向施力均匀，可稳定夹持轴类、盘类等规则回转体工件，爪头的夹持面做了防滑齿形结构设计，接触工件时可提供足够的摩擦力，避免工件在快速转运过程中出现滑脱偏移。夹爪的铰接转动部位均采用耐磨销轴配合自润滑衬套设计，可承受高频次开合动作带来的磨损，日常维护仅需定期检查水冷通路的密封性、铰接部位的润滑状态即可，整体结构没有冗余的外露管线，水冷接口布置在缸体侧方的非运动区域，外接水管不会随爪头开合动作产生弯折拉扯，适配长时间连续自动化生产的使用需求。在安装适配性上，后端法兰的安装孔位采用通用的圆周等分布局，可兼容多数标准工业机器人的末端安装尺寸，爪头部分可根据实际夹持的工件外形做定制化修型，无需改动整体缸体与传动结构，即可适配不同规格工件的夹持需求。
