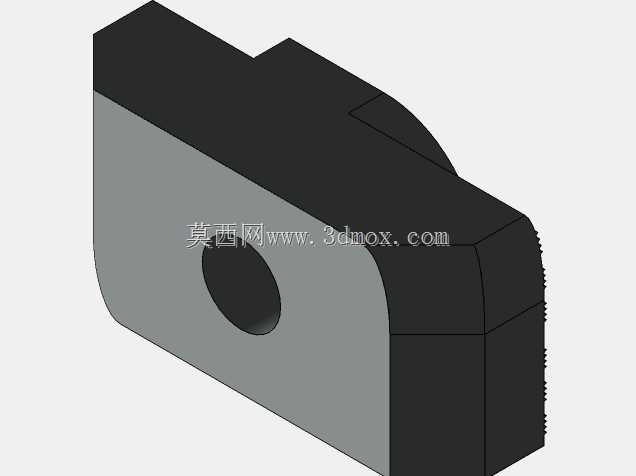

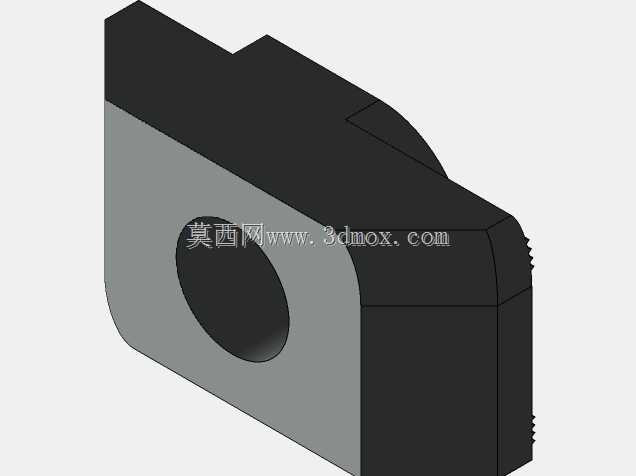

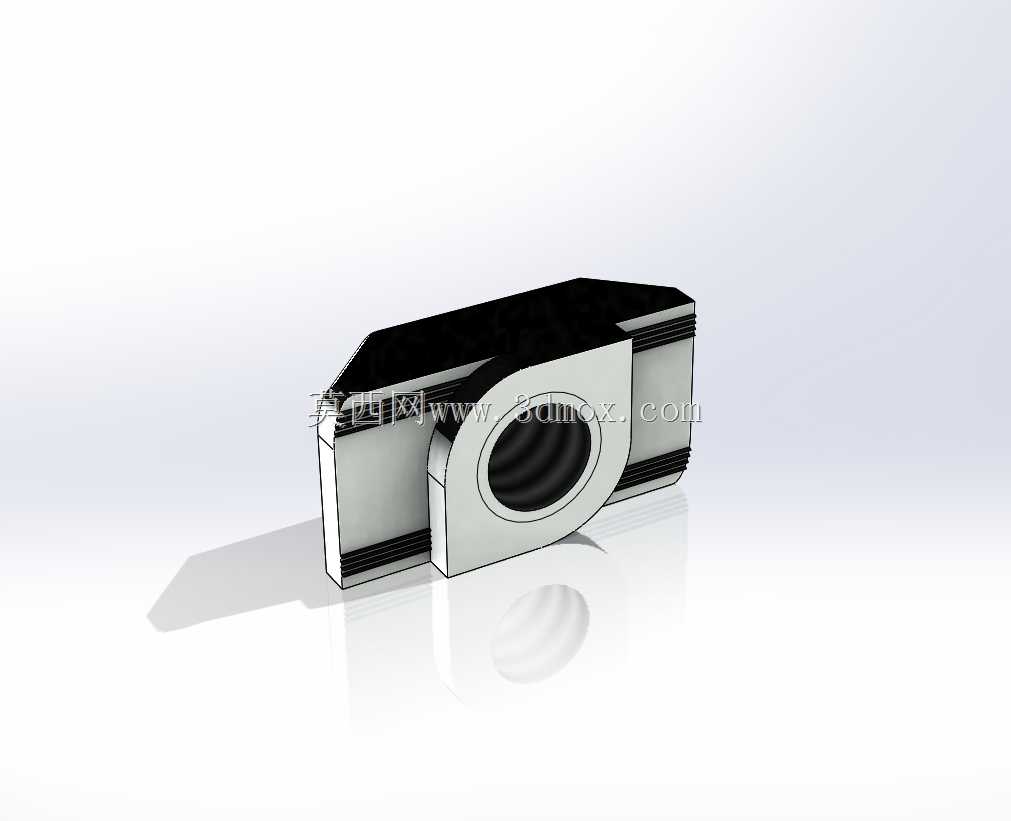

8mm规格T形槽紧固螺母结构设计

这款T形槽螺母是机床工作台、工业铝型材框架、工装夹具系统中极为常用的紧固连接件，主要适配槽宽8mm的标准T形滑槽结构，在机械装配、生产线搭建、工装治具安装场景中承担着可调节式紧固的核心作用。在实际生产场景中，这类螺母无需提前在型材或工作台面预设固定螺孔，可直接从T形槽的任意端口滑入，顺着滑槽调整到目标安装位置后，配合对应规格的螺栓即可完成组件固定，相比传统打孔攻丝的固定方式，能大幅降低装配调整的工作量，也方便后期对设备布局、工装位置进行灵活改动，尤其适合多品种小批量生产的柔性工装台、自动化设备机架、检测治具台架的搭建作业。从功能特性来看，这款T形槽螺母的两侧做了与T形槽内壁匹配的限位凸边结构，当螺栓拧紧时，凸边会牢牢卡合在T形槽的台阶内侧，不会随着螺栓转动发生跟转，也不会从槽口向上脱出，能提供稳定可靠的锁紧力，可承受中等强度的轴向拉力与横向剪切力，满足常规工业装配的载荷需求。在设计思路上，这款螺母整体采用对称式结构，主体中间为标准内螺纹孔，两侧的翼边厚度与T形槽的下部槽腔高度精准匹配，安装后螺母顶面与槽口平面基本齐平，不会突出槽面影响其他组件的滑动或安装；螺母的边角都做了小圆弧过渡处理，既可以减少滑入滑槽时的卡顿，也能避免尖锐边角划伤槽体内壁的阳极氧化层或机床工作台面。从安装边界来看，这款螺母适配的T形槽上部开口宽度为8mm，下部槽腔宽度大于螺母两翼的总宽度，螺母整体厚度控制在槽腔深度范围内，安装时不需要对原有槽体做任何二次加工，直接滑入槽内即可使用，配合的螺栓长度可根据被固定件的厚度灵活选择，只要螺纹旋合长度满足标准紧固要求即可，适配性极强。在日常设备维护中，这类T形槽螺母可以在不拆解整体框架的前提下，单独更换或调整位置，能有效降低设备改造成本与维护时长，是工业装配领域通用性极强的基础紧固零件。
