输送线用星形旋钮锁紧垫子侧导固定夹具

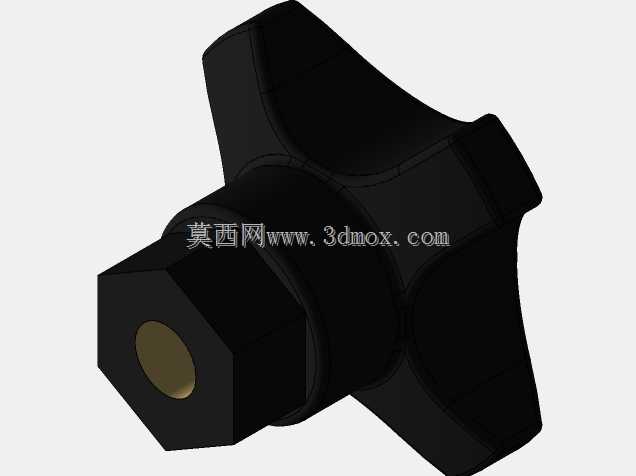

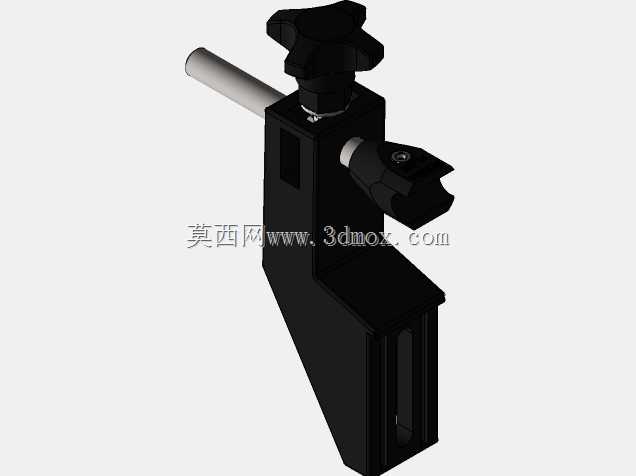

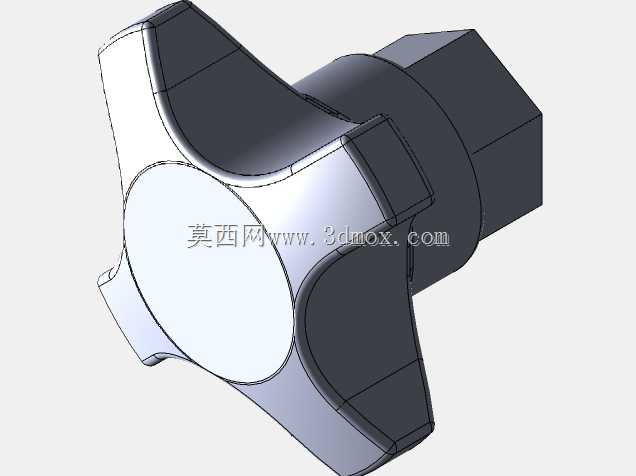

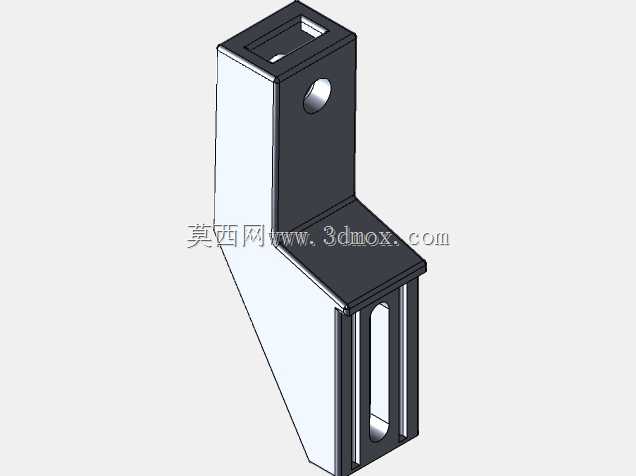

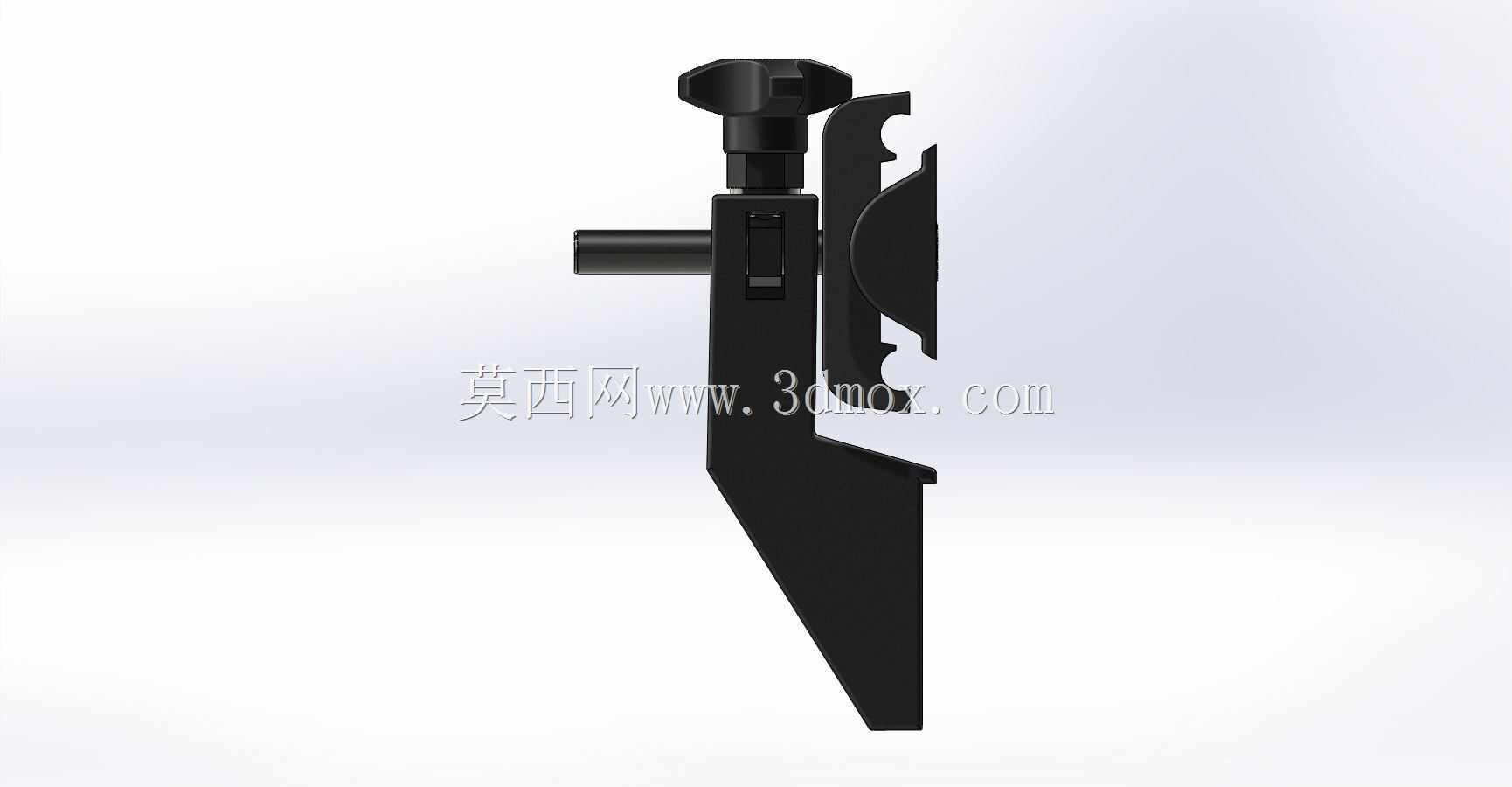

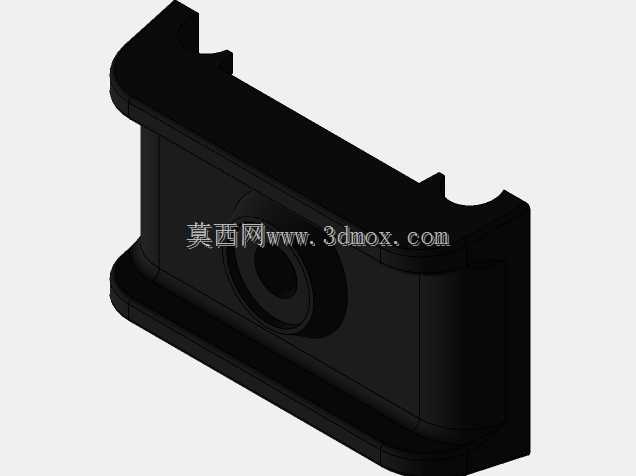

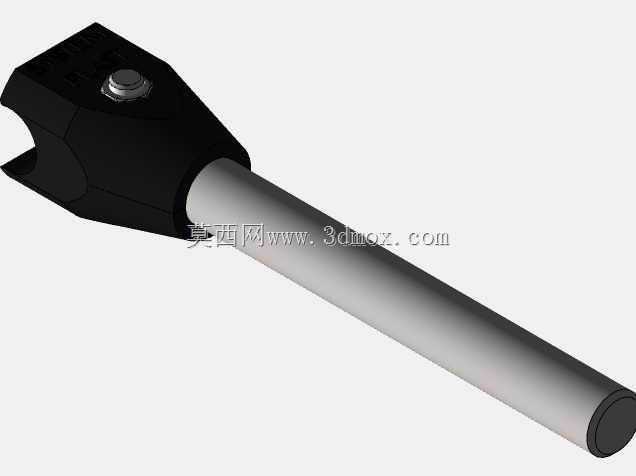

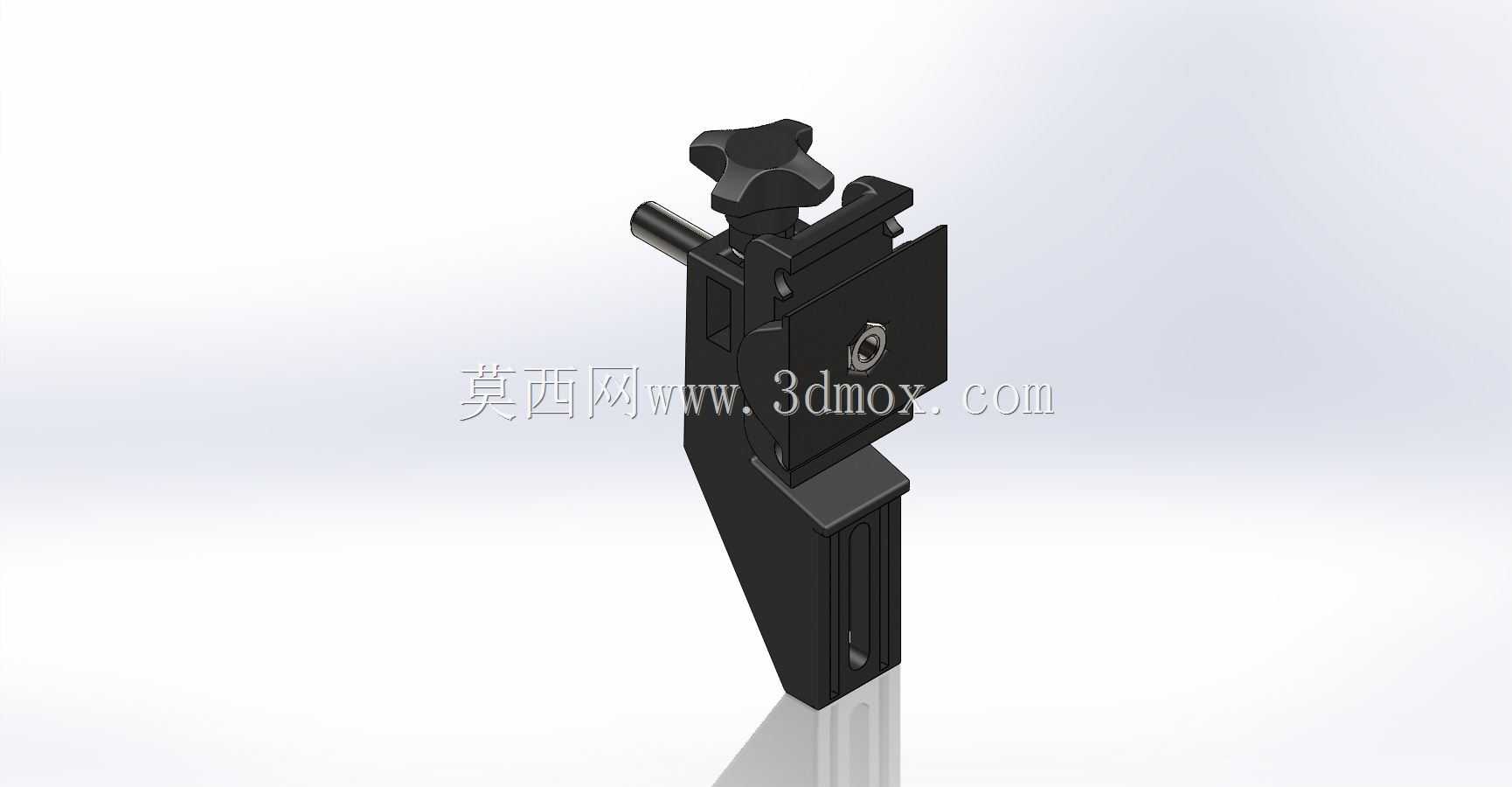

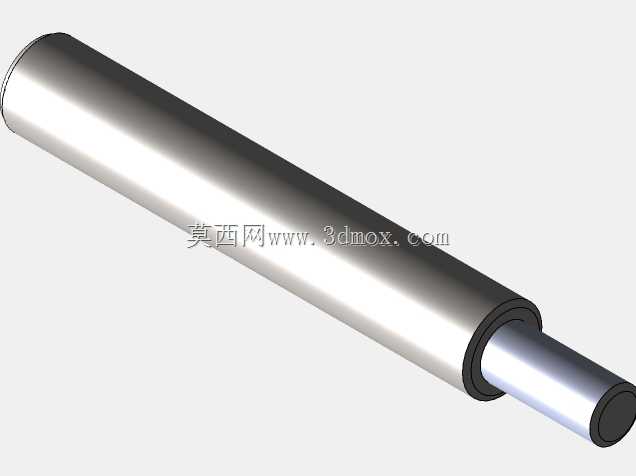

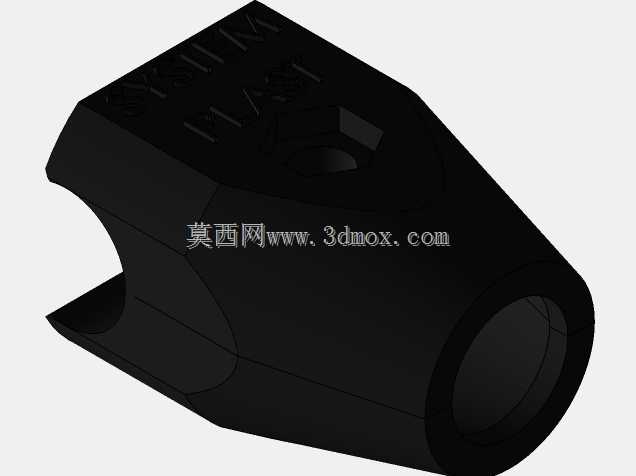

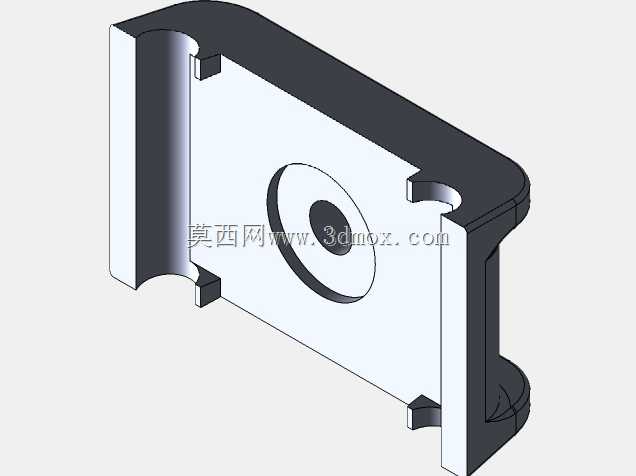

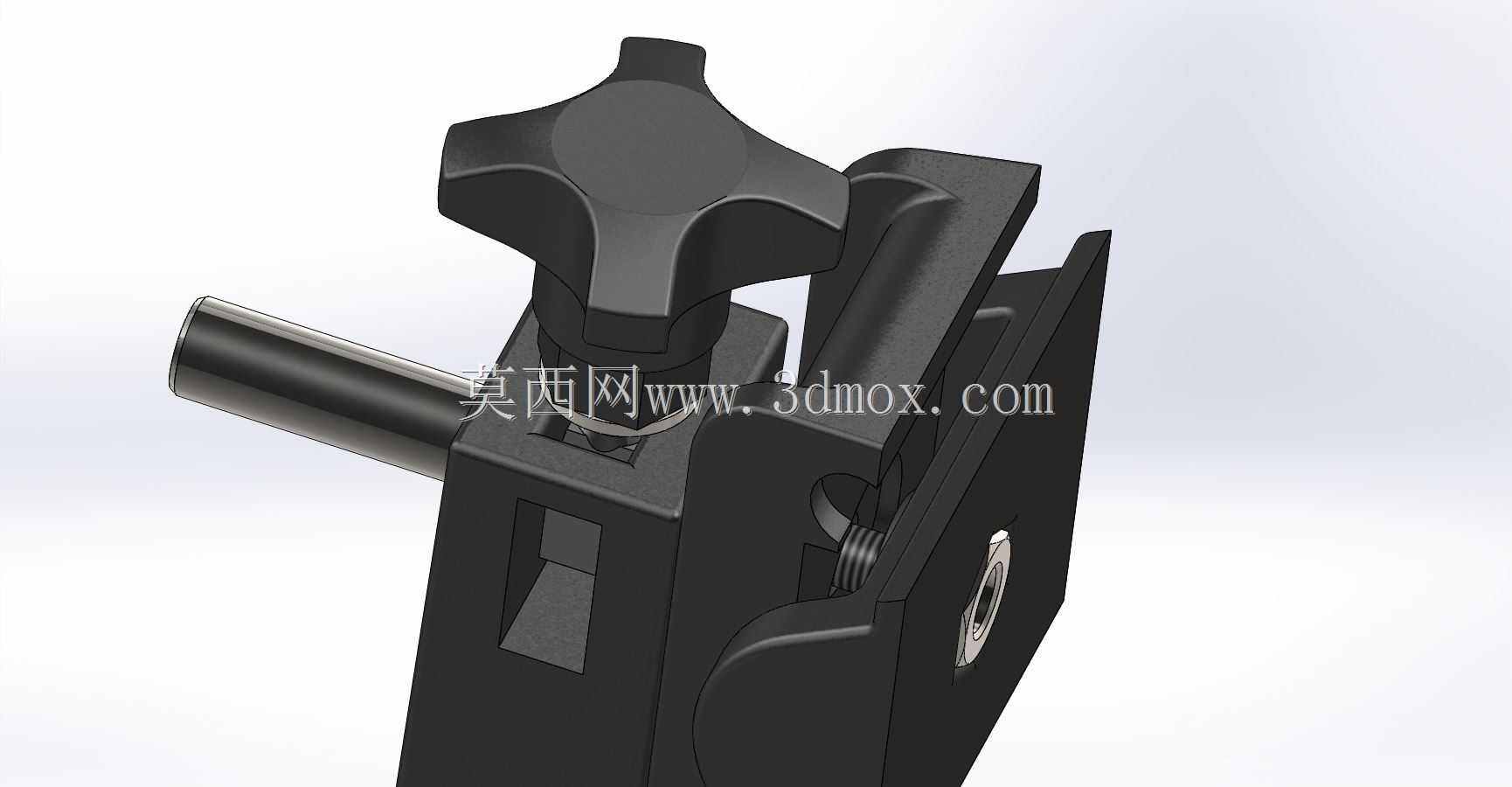

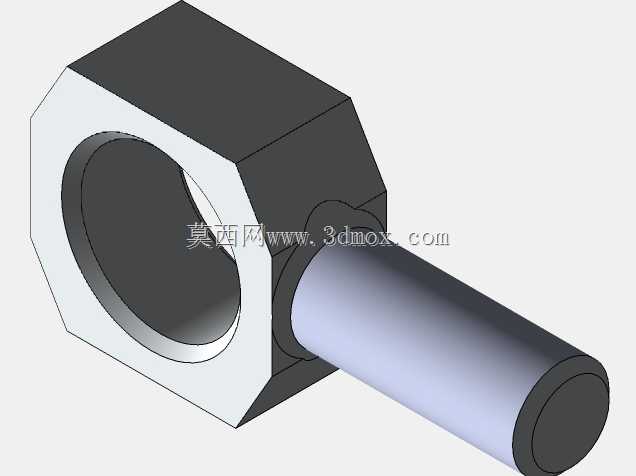

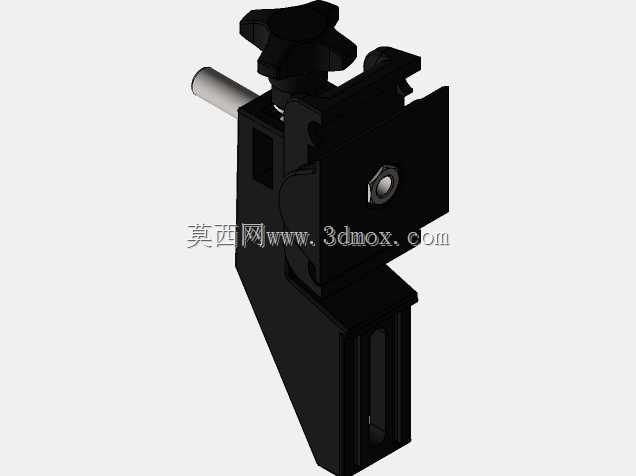

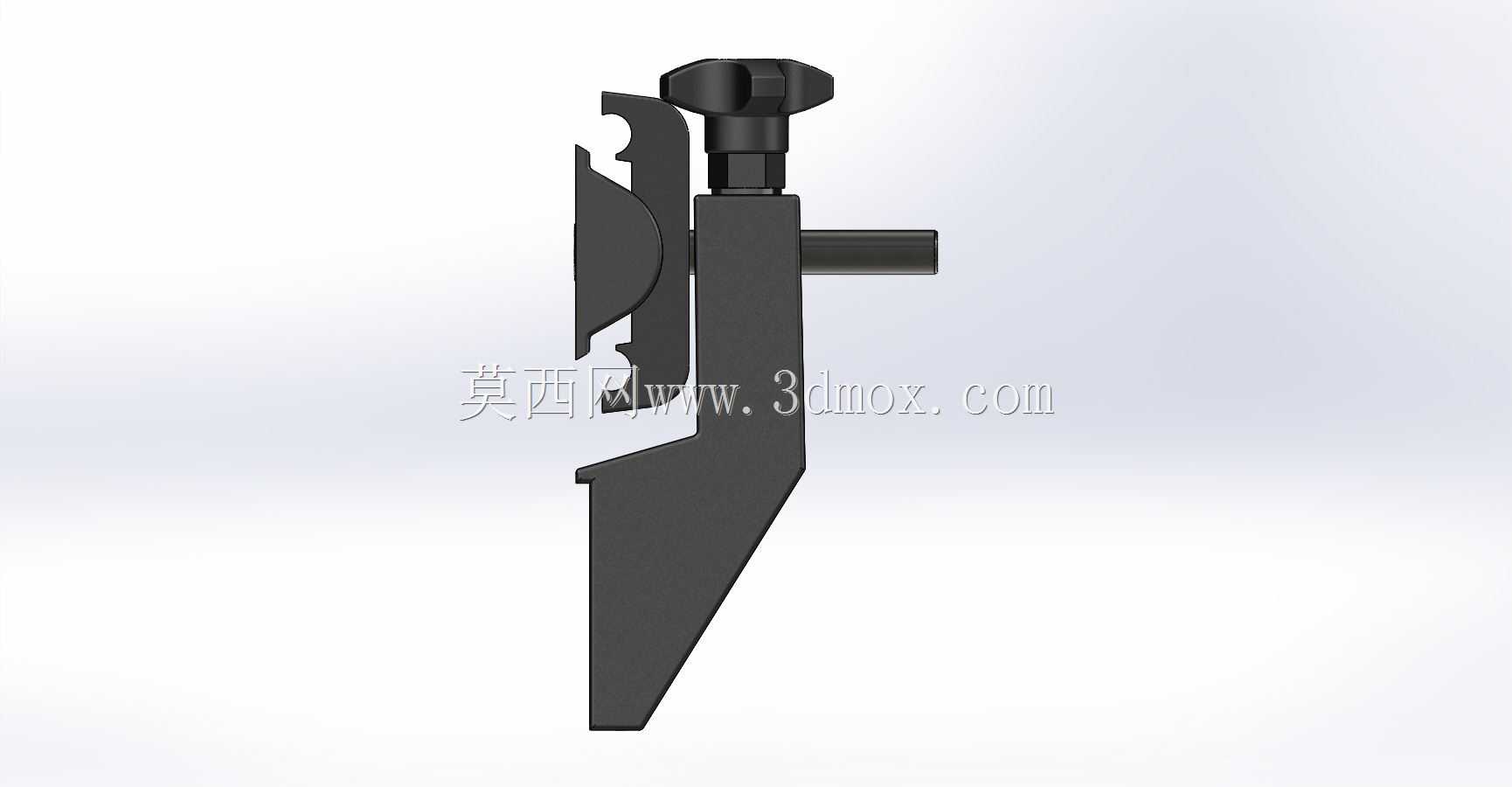

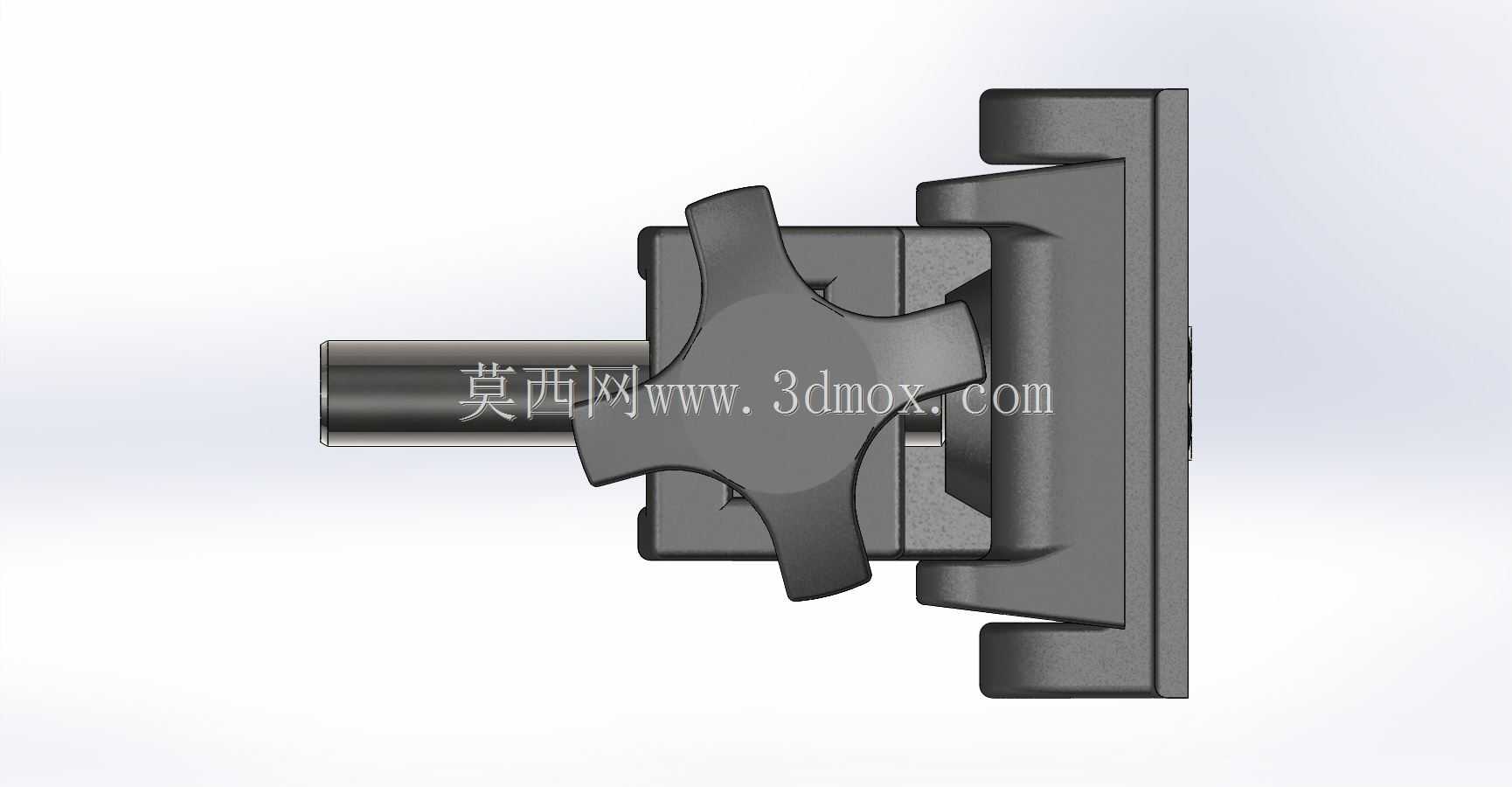

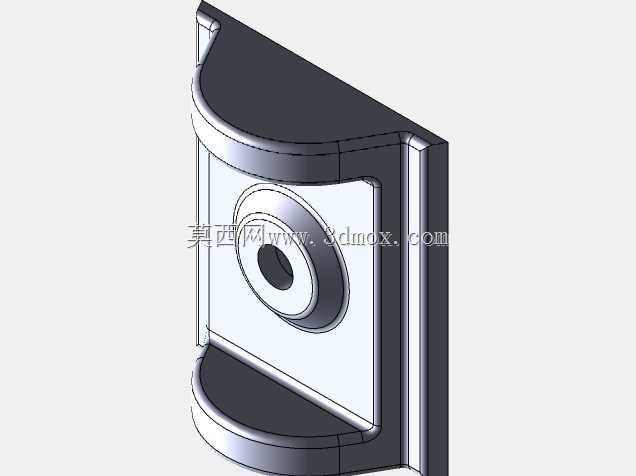

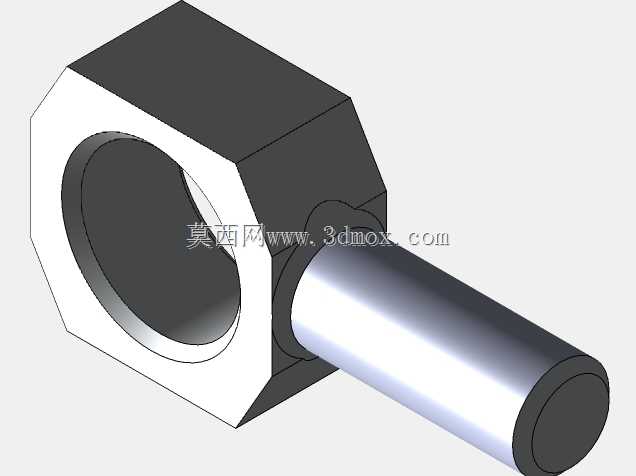

这款垫子侧导固定夹具，主要应用于各类轻型输送生产线的侧边导向定位场景，常见于食品包装输送线、日化产品分拣输送线、小型零部件装配输送线中，用来对输送面上的垫子类工件、薄型片状物料进行侧向位置约束，避免物料在输送过程中出现偏移、跑偏、卡滞的问题，保障输送过程的顺畅稳定。在实际生产场景中，这类夹具通常成对安装在输送线的两侧机架上，可根据输送物料的宽度灵活调整安装位置，适配不同尺寸规格的垫子、薄型工件的导向需求。从功能特性来看，这款夹具采用顶部星形旋钮作为锁紧操作件，无需额外辅助工具，操作人员徒手即可完成锁紧与松脱操作，调整位置时无需借助扳手等工具，大幅提升线体换型、位置调整的作业效率；夹具主体采用一体化的夹持结构设计，一侧设置有与圆导杆配合的贯穿安装孔，可沿着配套的光轴导杆进行横向位置滑动，调整到位后旋紧顶部旋钮即可通过内部的压紧块抱紧导杆完成位置固定，另一侧设置有侧导板安装位，可直接固定尼龙或金属材质的侧导条，形成连续的侧向导向面。在设计思路上，这款夹具充分考虑了输送线现场的使用需求，整体结构紧凑无突出尖锐棱角，避免对输送物料、操作人员造成剐蹭；内部设置有弹簧复位结构，松脱旋钮时夹持块可自动回弹，方便快速滑动调整位置；侧面设置有紧定螺钉安装位，可额外加装止动螺钉提升锁紧后的抗滑移能力，避免输送过程中受物料侧向冲击力出现位置偏移。从安装边界来看，这款夹具适配直径12mm的标准圆导杆安装，整体主体宽度不超过40mm，高度方向从导杆中心到夹具顶部的距离为55mm，安装后不会占用过多输送线上下方的空间，可适配多数轻型输送线的安装空间要求；夹具与侧导条的连接面设置有定位槽，安装侧导条时可快速对齐，无需反复调整位置即可保证导条的直线度，降低现场安装调试的难度。整体结构经过受力优化，锁紧时的压紧力均匀分布在导杆接触面上，长期使用不会出现导杆压痕、锁紧打滑的问题，可满足输送线长期连续运行的使用要求。
