高铁设备用立式轴支撑固定座结构

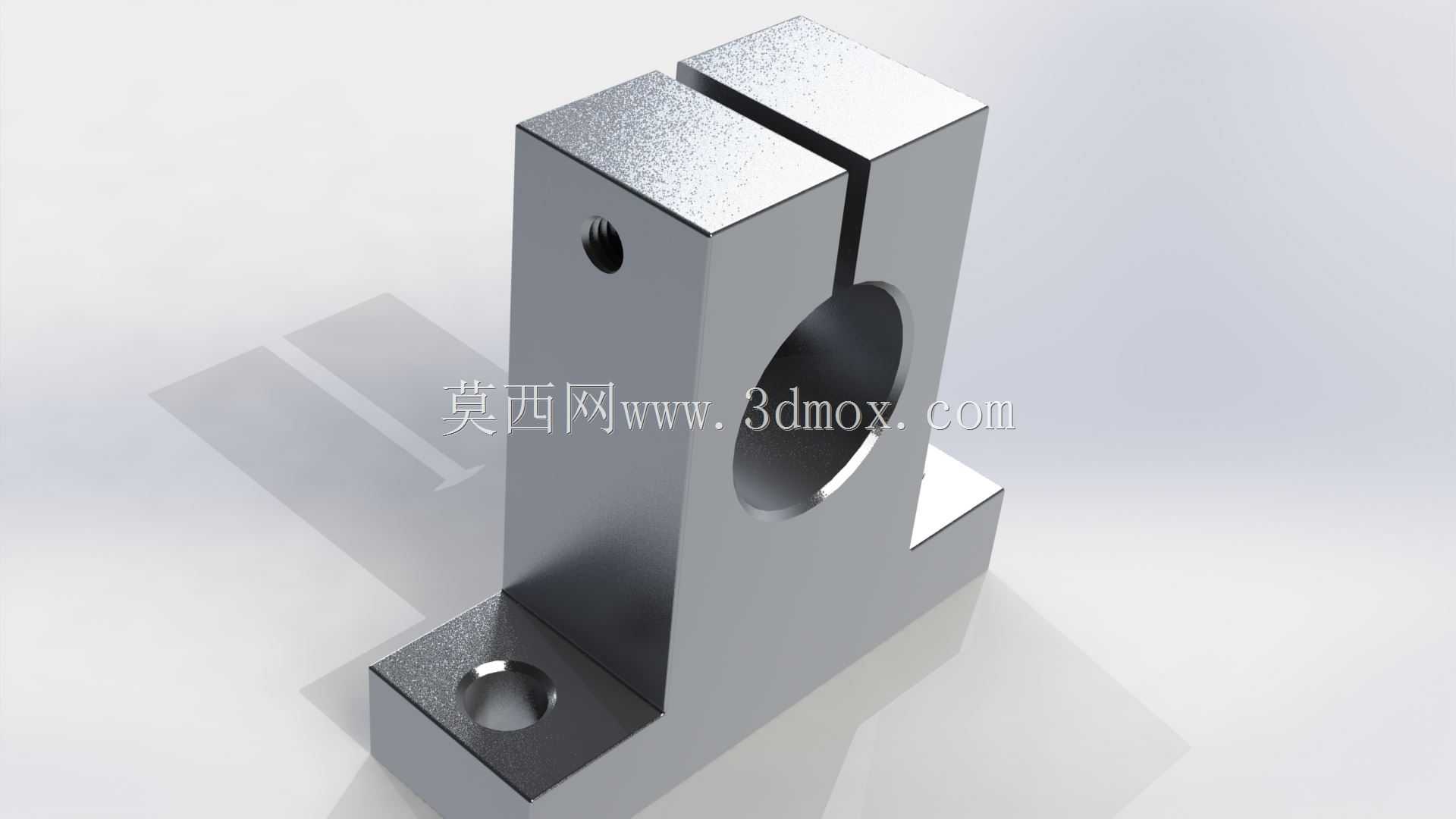

这款立式轴支撑固定座主要应用于高铁轨道交通设备的直线传动系统中，作为光轴类导向部件的承载支撑元件，承担着固定导向轴位置、抵消轴系运行径向载荷、保障直线运动精度稳定性的核心作用，在高铁车厢内部调节机构、轨旁检测设备的直线运动模组、车载运维装置的导向单元中都能见到这类支座的应用，能够在高频振动、温差波动较大的户外及车载工况下保持可靠的夹持固定效果，避免导向轴出现偏移、窜动问题，保障整套传动机构的运行平顺性。从功能特性来看，该支座采用L型立式安装结构，主体为一体化切削成型的金属块体，上部开设贯通的圆形轴孔，轴孔上方设置开缝式夹紧结构，侧部预留锁紧螺纹孔，当导向轴穿入轴孔后，拧紧侧部的锁紧螺钉即可带动开缝结构收缩，将轴体牢牢抱紧，既可以实现轴的完全固定，也可根据装配需求调整轴的轴向位置后再锁紧，适配不同的安装间距要求；底部伸出的安装法兰上开设沉头安装孔，能够通过内六角螺栓将整个支座固定在设备安装基板上，沉孔设计可以让螺栓头完全埋入法兰内部，不会突出平面干涉其他部件的运动。在设计思路上，这款支座充分考虑了高铁工况的使用需求，整体采用等强度结构设计，在承载应力集中的轴孔下部、法兰与立板衔接位置做了加厚处理，避免长期受载出现结构变形，同时去除了非承载区域的多余材料，在保证结构刚性的前提下控制整体重量，适配车载设备的轻量化要求；开缝夹紧的结构相比传统顶丝固定方式，抱紧接触面积更大，夹紧力分布更均匀，不会在光轴表面形成顶丝压痕，也能更好地抵抗振动带来的锁紧松动问题，大幅降低设备运维过程中的部件更换频率。从安装边界来看，该支座的立式结构可以直接将轴支撑在距离安装面一定高度的位置，不需要额外加装垫高块，能够有效节省设备内部的安装空间，底部法兰的安装孔间距、轴孔中心到底面的高度都经过标准化设计，可以和同规格的直线光轴、锁紧螺栓直接适配，装配过程不需要额外的二次加工，轴孔的内径公差、安装面的平面度都按照精密传动部件的要求管控，能够保障轴安装后的同轴度，避免轴系运行过程中出现卡滞、磨损加剧的问题，整体结构简洁可靠，没有多余的复杂构件，既适合高铁领域的专用设备使用，也可推广应用在自动化生产线、检测设备、输送装置的直线导向单元中，适配多种需要固定支撑光轴的机械场景。
