多自由度可旋转夹持机械臂结构设计

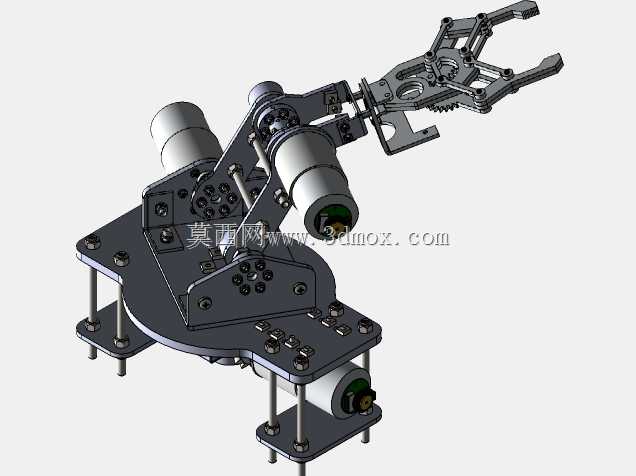

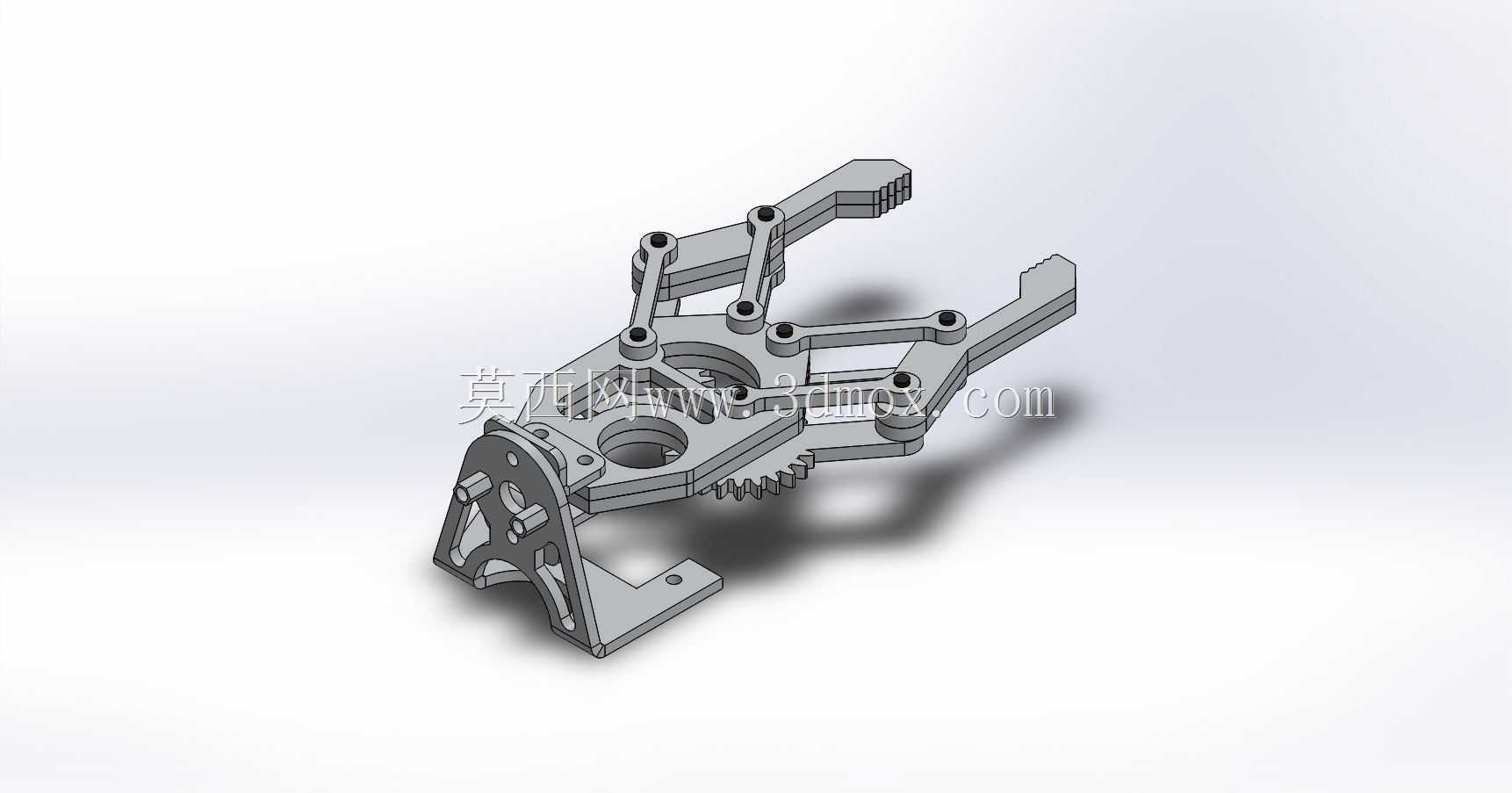

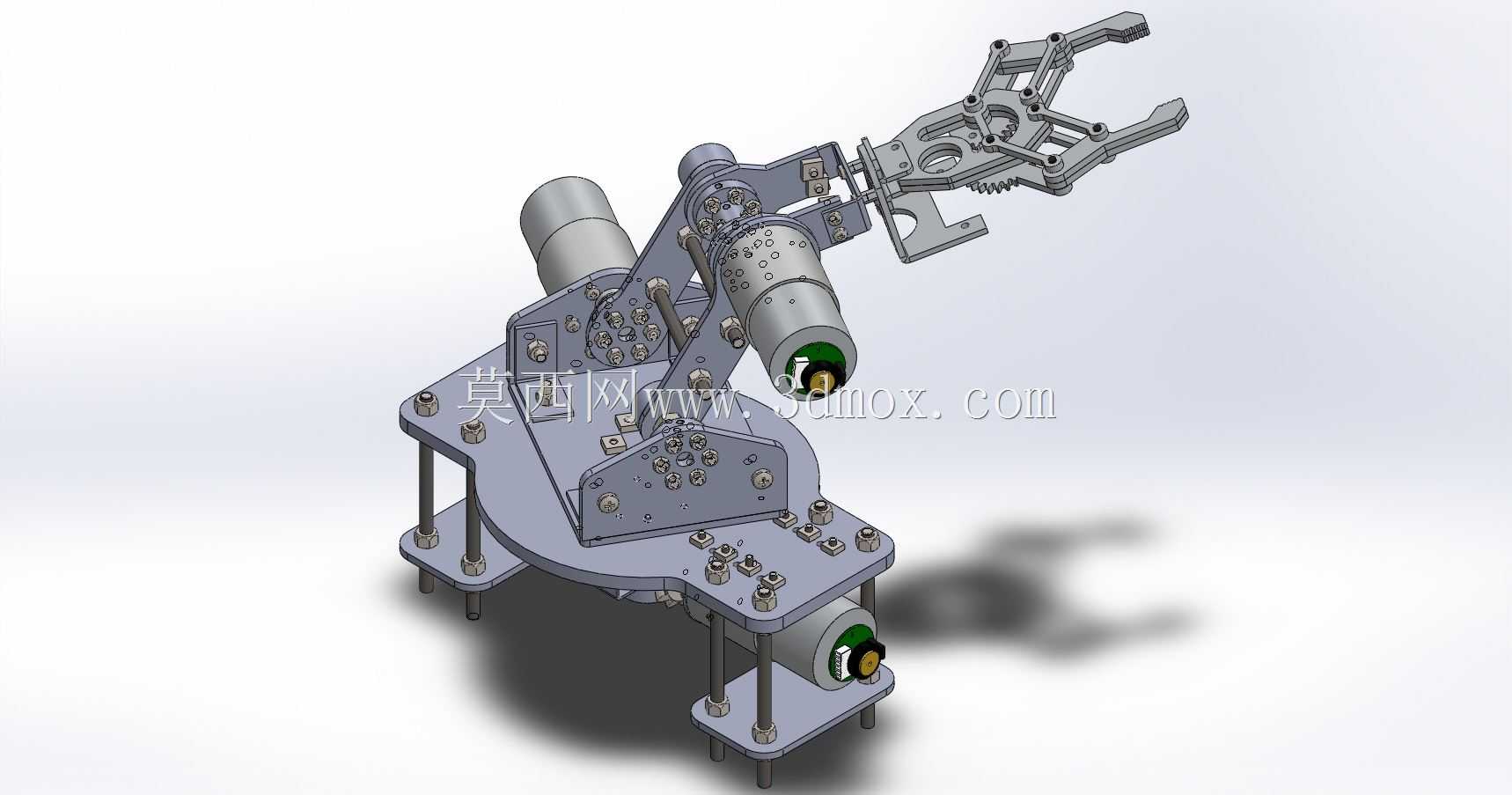

这款可旋转机械臂是面向小型自动化作业场景开发的执行机构，可适配桌面级分拣流水线、教学实验平台、小型物料转运工位等多种应用场景，能够完成固定半径范围内的物料抓取、角度调整、工位转移等重复性操作，替代人工完成单调、高频的轻载搬运作业，在轻工生产、电子元器件分拣、教学实训等场景中都能发挥稳定作用。该机械臂采用多关节串联结构，底座为圆形法兰安装形式，可通过螺栓固定在工作台面或者配套移动平台上，安装时需预留底座下方驱动电机的布置空间，底座旋转关节可实现360度水平方向回转，能够覆盖底座周围环形作业区域，臂体部分设置两个俯仰旋转关节，可调整末端夹爪的空间高度与伸出距离，末端采用连杆式夹爪结构，通过关节联动实现夹爪的开合动作，可夹持外形规则的小型块状、轴类零件，夹持力度可通过驱动参数调整适配不同材质的工件。设计过程中优先考虑了结构的易装配性，精简版结构去除了冗余的螺丝螺母连接组件，各关节处采用标准化的转动副连接，驱动部分适配pololu 37D直流电机，电机输出端直接对接关节传动结构，减少了中间传动环节的动力损耗，臂体的各段连杆采用轻量化的板式结构，在保证结构刚性的前提下降低了臂体自重，减少了关节驱动的负载压力，提升了臂体动作的响应速度。从安装边界来看，底座安装孔位按照标准间距布置，适配常见的桌面安装平台，臂体完全伸展时的水平作业半径可覆盖常规小型工位的操作范围，竖直方向的升降行程可满足多层料架之间的物料取放需求，夹爪开合行程可适配常见的小型工件尺寸，整体结构紧凑，不需要占用过大的安装空间，既可以单独作为执行机构使用，也可以集成到成套自动化设备中作为末端操作单元，各关节的运动范围经过限位设计，避免动作过程中出现结构干涉，保证运行过程的稳定性与可靠性。
