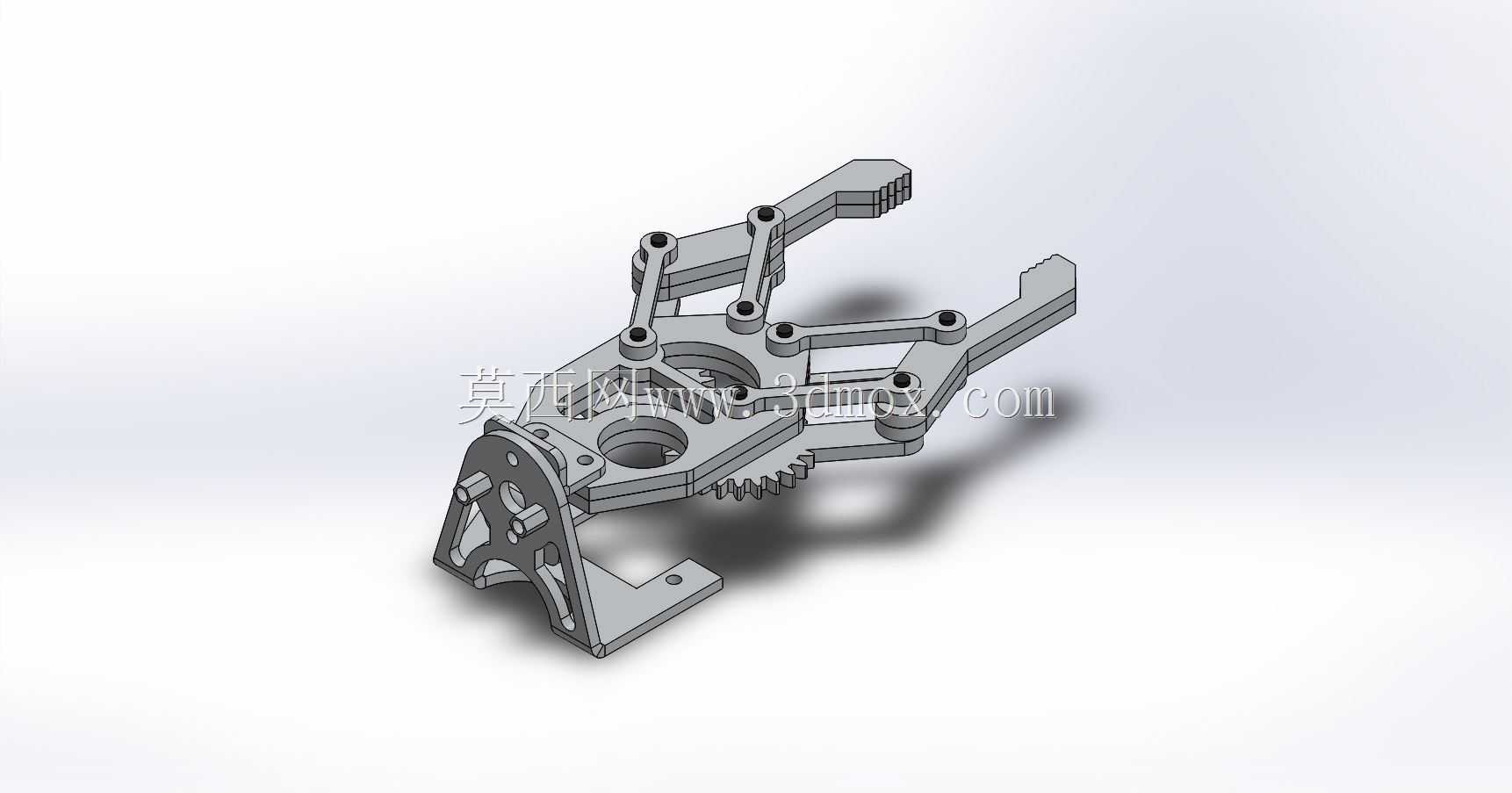

多自由度舵机驱动仿生机械夹爪结构

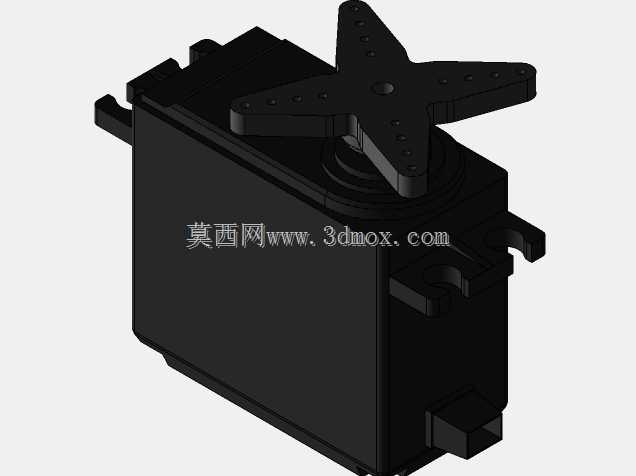

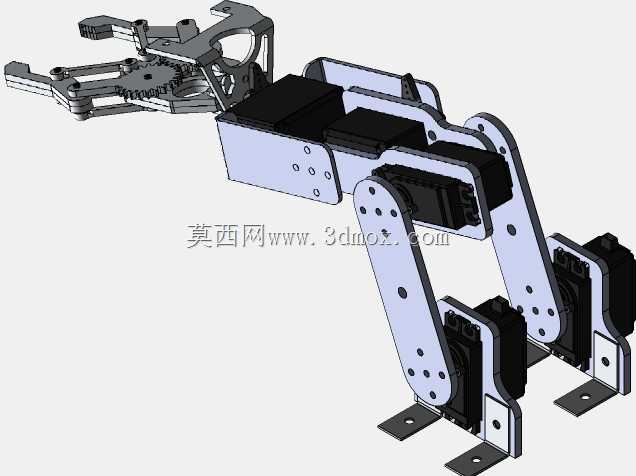

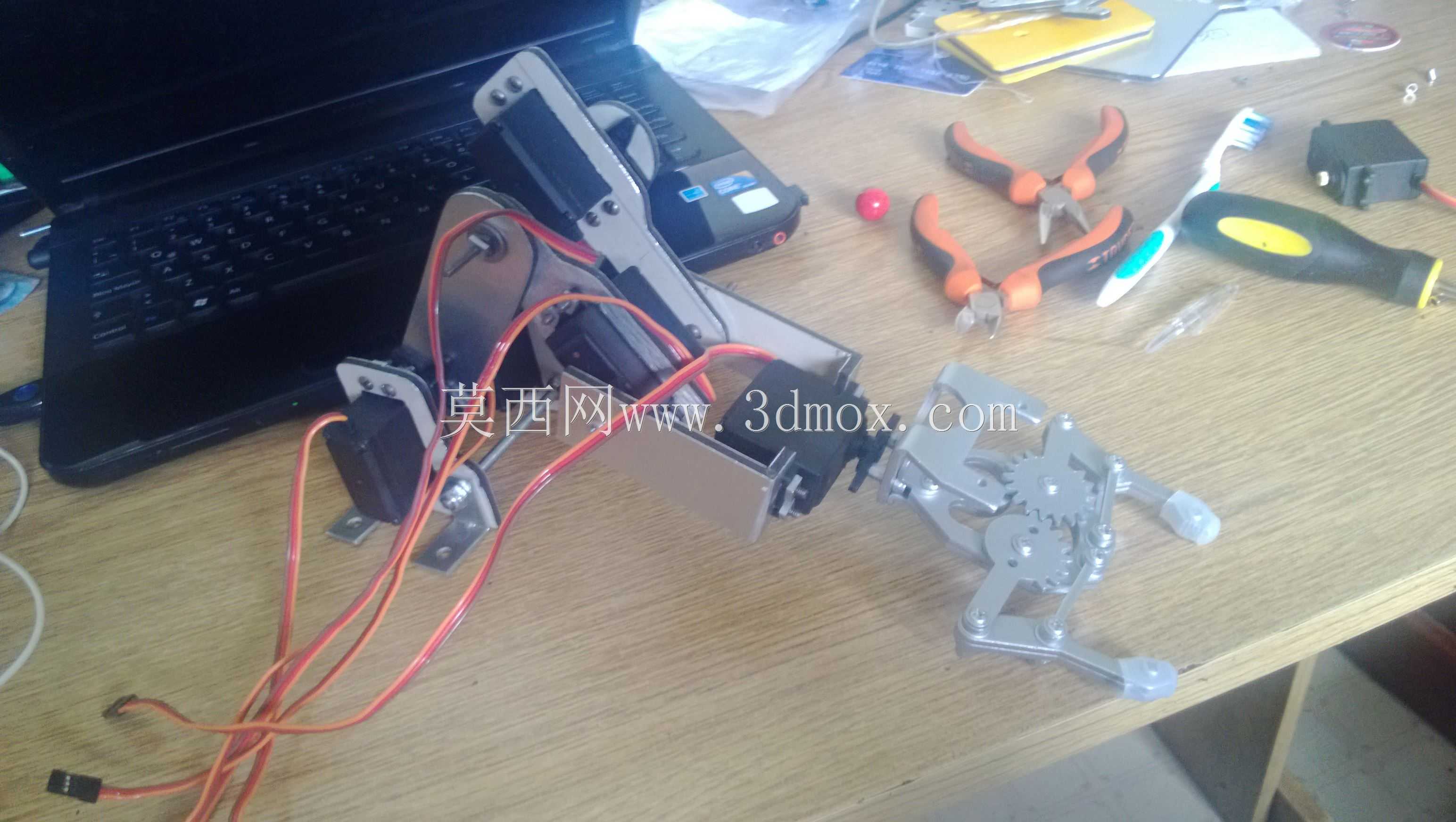

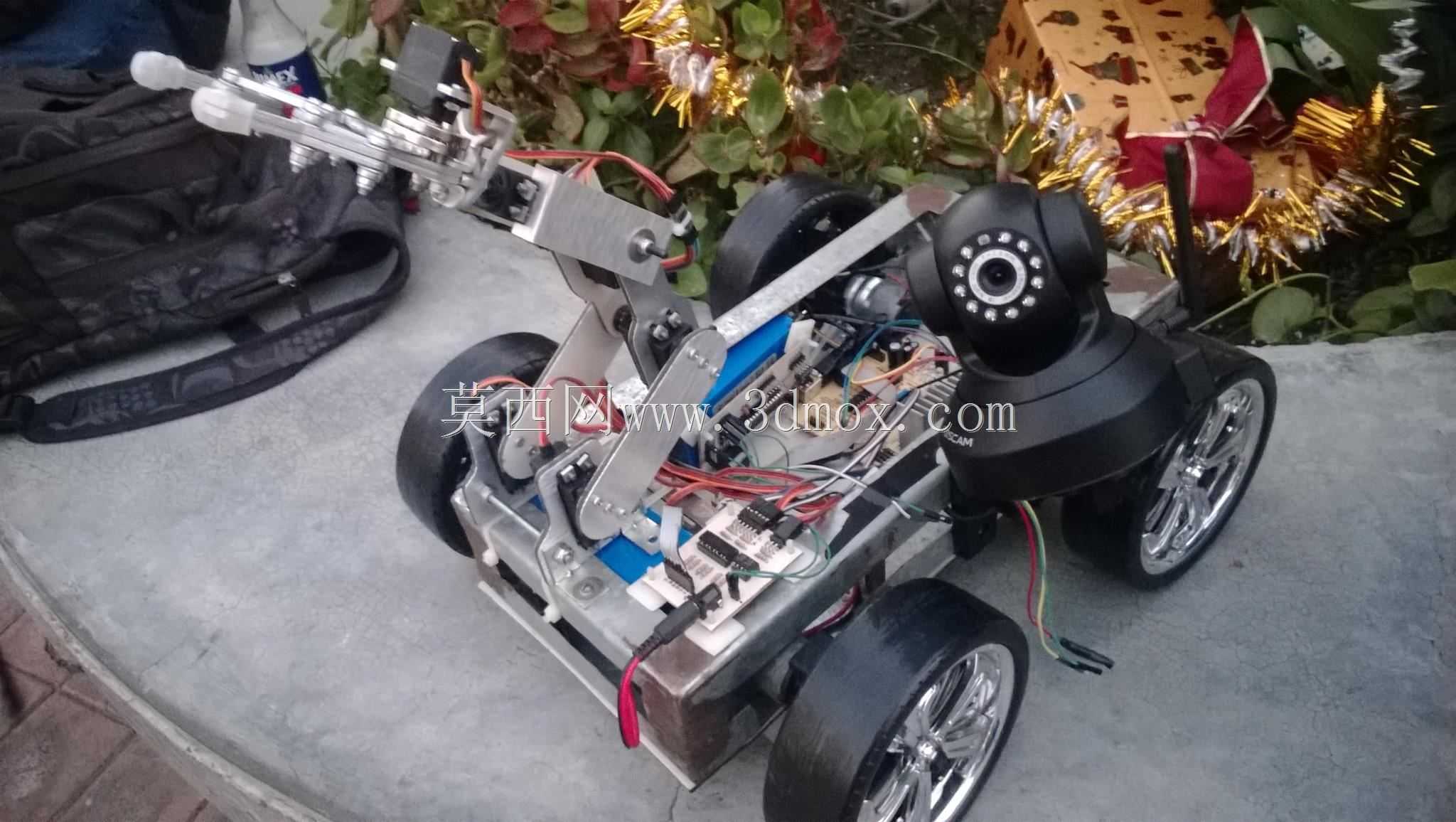

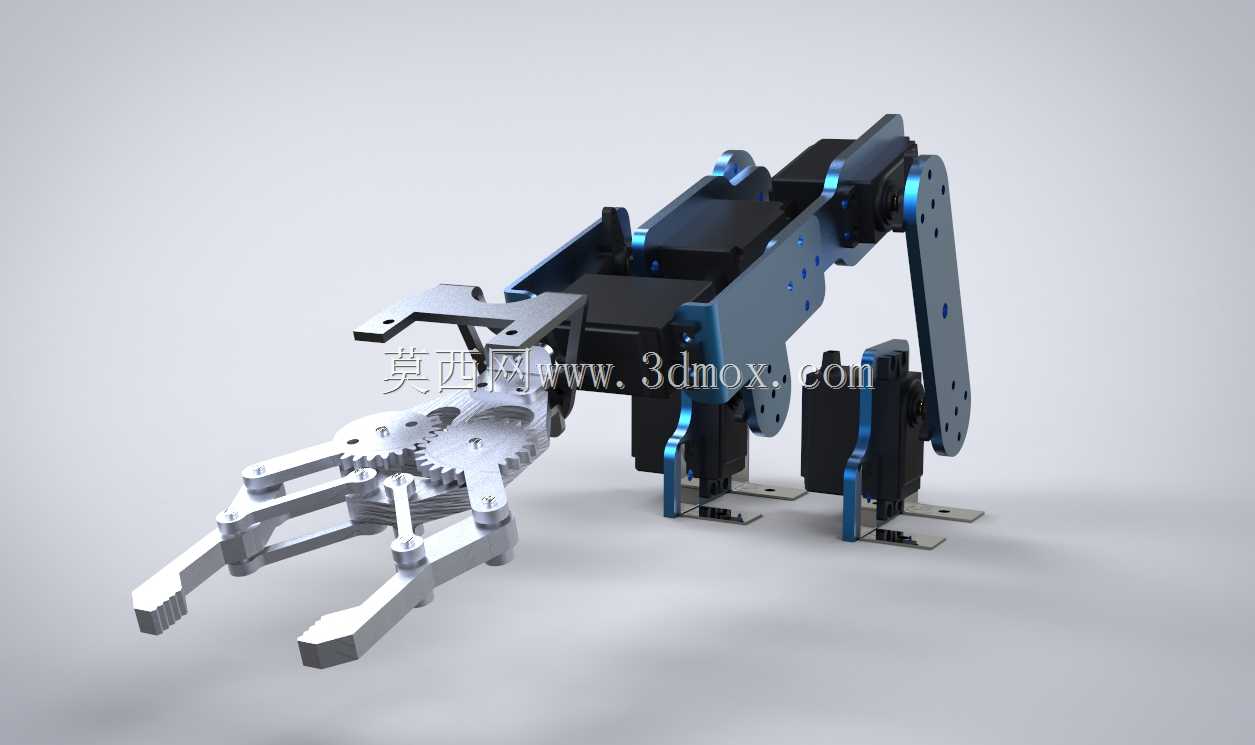

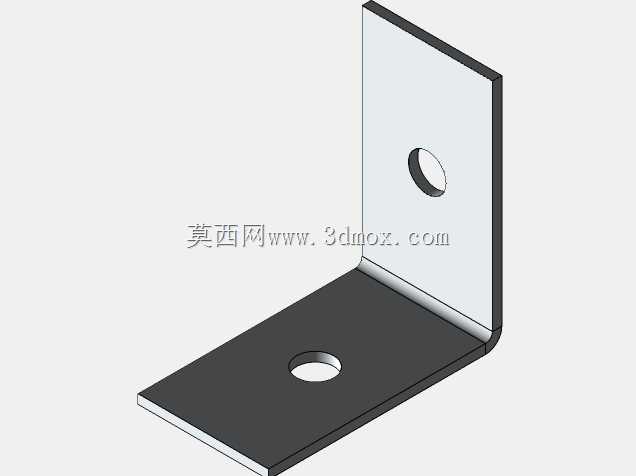

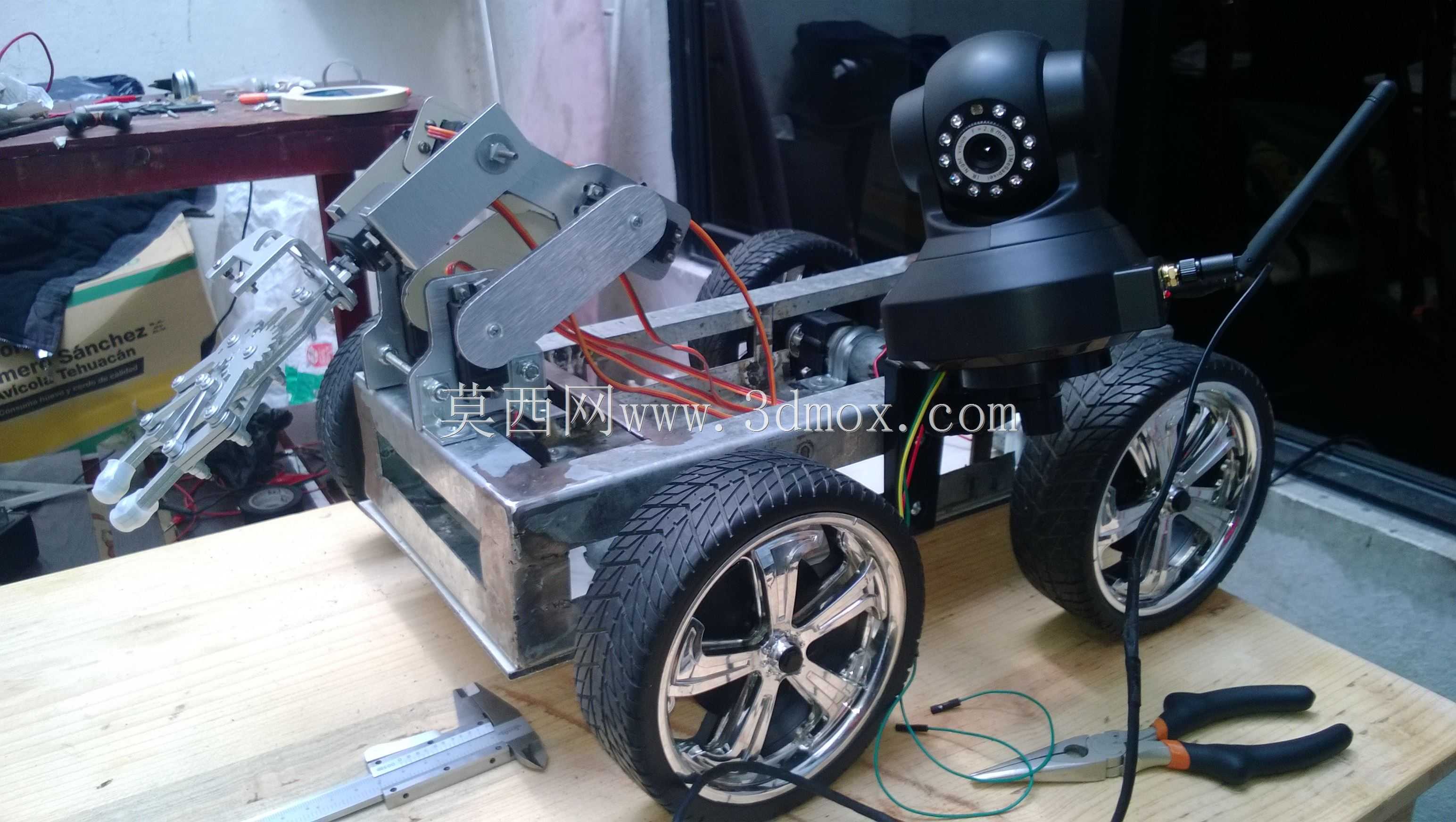

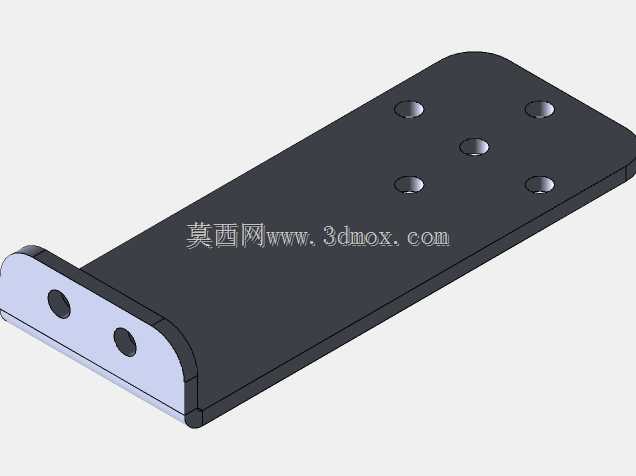

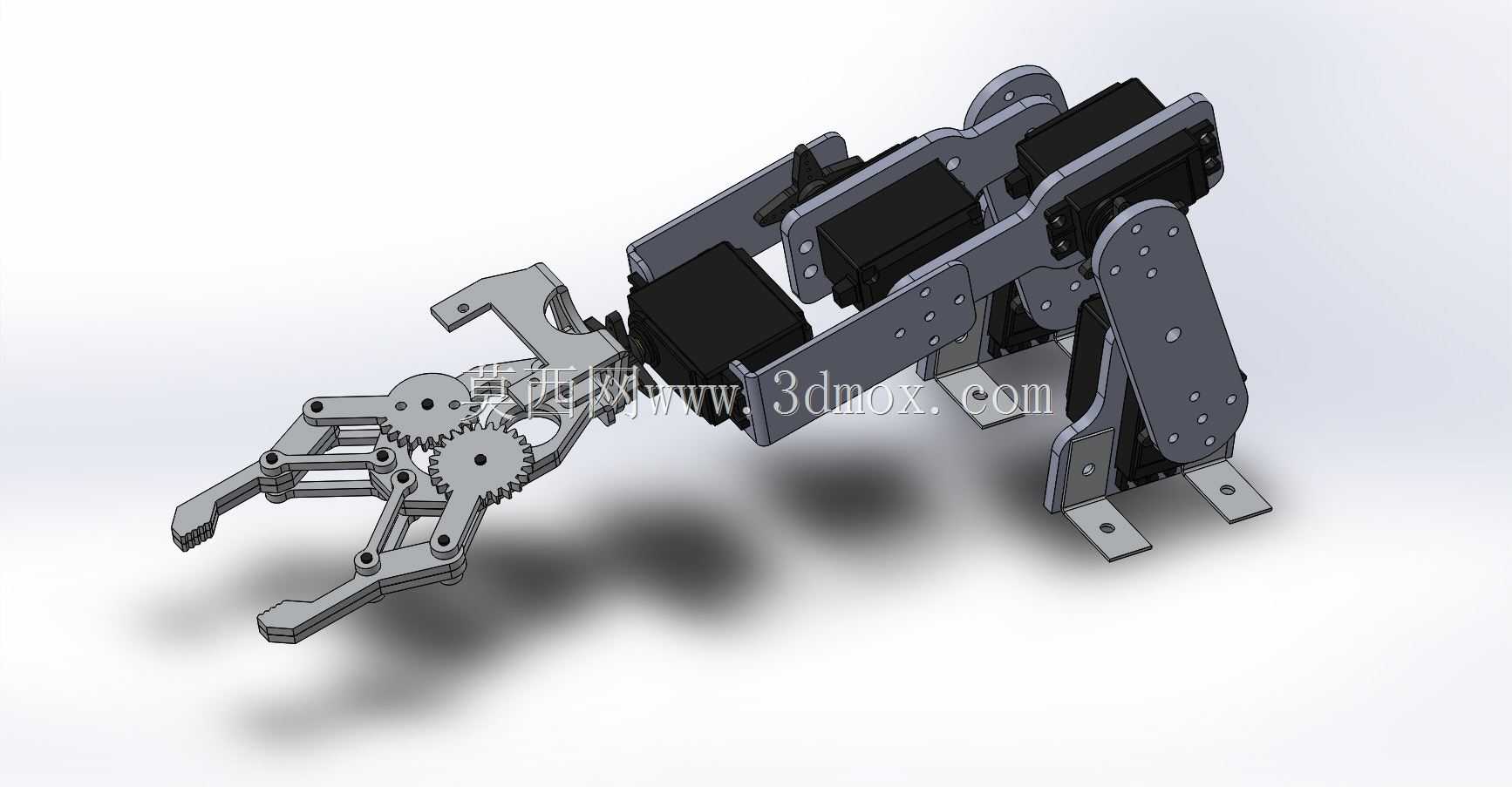

这款仿生机械夹爪属于小型伺服驱动的末端执行结构，主要面向教学实训、小型自动化分拣、创客项目开发、仿生机器人研发等场景使用，可适配桌面级机械臂、小型移动作业平台，完成轻量物件的抓取、夹持、搬移动作，也可作为科普教具用于机械传动原理、伺服控制逻辑的演示教学。从功能特性来看，该夹爪采用多舵机分布式驱动方案，指节部分通过齿轮啮合实现联动传动，能够模拟人手的张合、指节弯曲动作，可自适应不同外形的被夹持物件，对于规则柱状、块状物件以及不规则异形小物件都能形成稳定的包覆夹持，夹持力度可通过舵机扭矩参数进行调节，避免夹损易碎或软质工件。夹爪的底座采用带安装孔的折弯支架设计，预留了标准的安装定位孔位，可直接通过螺栓固定在对应机械臂的末端法兰或者移动平台的安装面上，不需要额外设计转接结构，整体结构紧凑，横向安装宽度控制在120mm范围内，纵向伸出长度约150mm，整体自重较轻，不会给搭载的机械臂带来过大的负载负担，适配负载1kg以内的桌面级机械臂使用。在设计思路上，该结构优先考虑了传动的可靠性与装配的便捷性，所有结构件采用平板式板材加工设计，可通过激光切割或者数控铣削快速加工成型，不需要复杂的曲面加工工序，降低了制作成本；指节之间的铰接点采用同轴孔位设计，配合标准销轴即可完成装配，齿轮传动副采用等模数设计，保证指节开合过程中传动顺畅无卡滞，舵机安装位预留了走线槽，可将舵机连接线规整收纳在结构内部，避免运动过程中线路剐蹭或者缠绕。夹爪的手指部分采用三段式指节结构，根部指节与舵机输出臂直接连接，中间指节与末端指节通过齿轮联动实现随动弯曲，当舵机驱动根部指节转动时，齿轮组会带动其余指节同步弯曲，形成类似人手抓握的动作轨迹，相比单自由度平行夹爪，这种仿生结构的夹持贴合度更高，能够适配更多外形的工件，同时多舵机的配置也可实现单根手指的独立控制，拓展更多复杂的夹持动作。在安装边界方面，底座的两个安装支脚间距为80mm，安装孔直径适配M3标准螺栓，安装时需要预留至少20mm的后部空间用于舵机走线与舵机尾部的避让，夹爪完全张开时指端最大跨度可达100mm，完全收拢时最小夹持尺寸可到5mm，能够覆盖绝大多数小型工件的夹持尺寸需求，结构件之间预留了足够的运动间隙，在全行程运动过程中不会出现结构干涉，长时间运行也不会产生异常磨损。
