齿轮齿条传动气动机械手爪结构设计

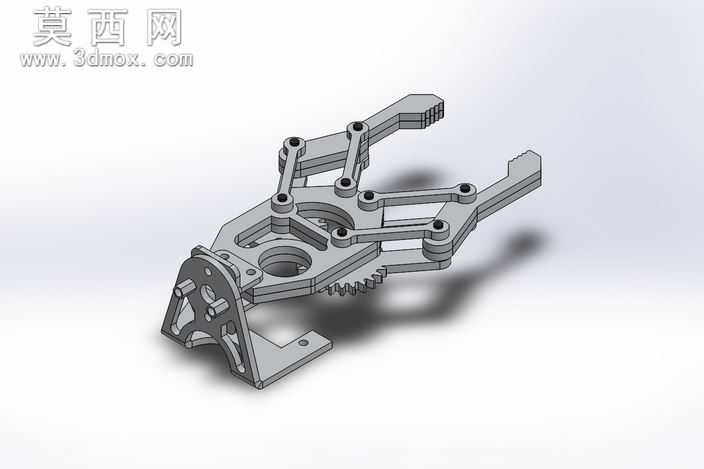

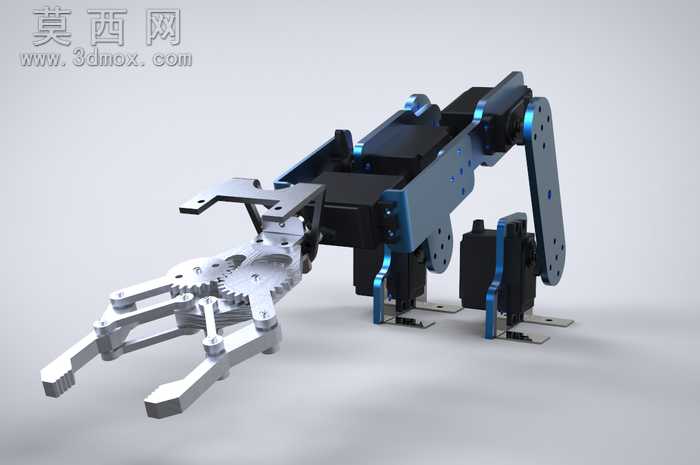

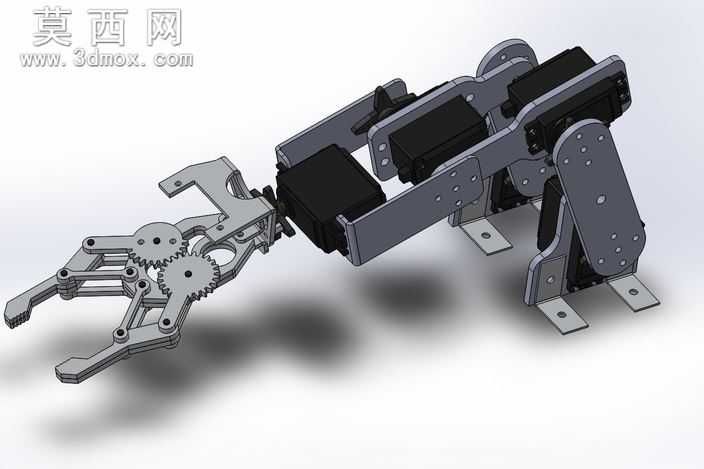

本款机械手爪采用齿轮齿条作为核心传动结构，整体建模过程严格遵循机械设计规范，从零件草图绘制到装配体配合均经过严谨的尺寸校核，确保各运动部件无干涉、传动路径顺畅。建模阶段先完成基座支架、传动齿轮、齿条滑块、指节夹爪、气动活塞安装位等单个零件的特征构建，对板材类零件采用钣金特征与拉伸切除结合的方式还原加工结构，对齿轮零件通过参数化齿形绘制保证啮合精度，所有零件的安装孔位、连接槽位均按照实际装配公差预留间隙，避免装配时出现错位问题。装配体搭建时按照从基座到传动端再到执行端的顺序完成配合，添加齿轮齿条的机械配合约束模拟真实传动关系，同时设置弹簧零件的伸缩限位，还原手爪开合的全行程运动状态。渲染阶段采用金属哑光材质模拟铝合金加工件的表面质感，对舵机安装位的黑色部件赋予工程塑料材质，添加环境光影与地面投影效果，清晰展现手爪的结构层次与装配关系。设计思路上采用气动作为动力源，通过气动活塞带动齿条做直线运动，齿条与多组齿轮啮合将直线运动转化为指节的旋转开合运动，当活塞驱动齿条向左运动时，齿轮同步旋转带动手爪张开；卸除气压后齿条在复位弹簧的作用下向右回位，带动手爪完成收紧夹持动作，整体结构传动效率高、夹持力稳定，同时配套完整的零件明细表与技术要求文档，明确标注各零件的加工精度、装配公差与使用注意事项，可直接用于教学演示、原型开发或自动化生产线末端执行机构的方案参考，适配多规格舵机安装位，具备较强的改装拓展空间，能够满足不同场景下的小件夹持作业需求。
