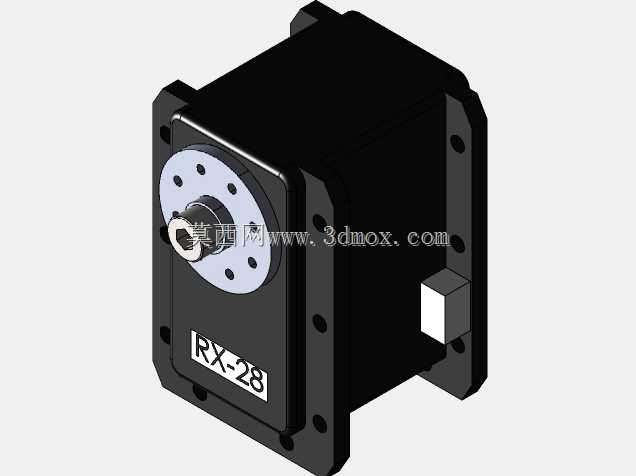

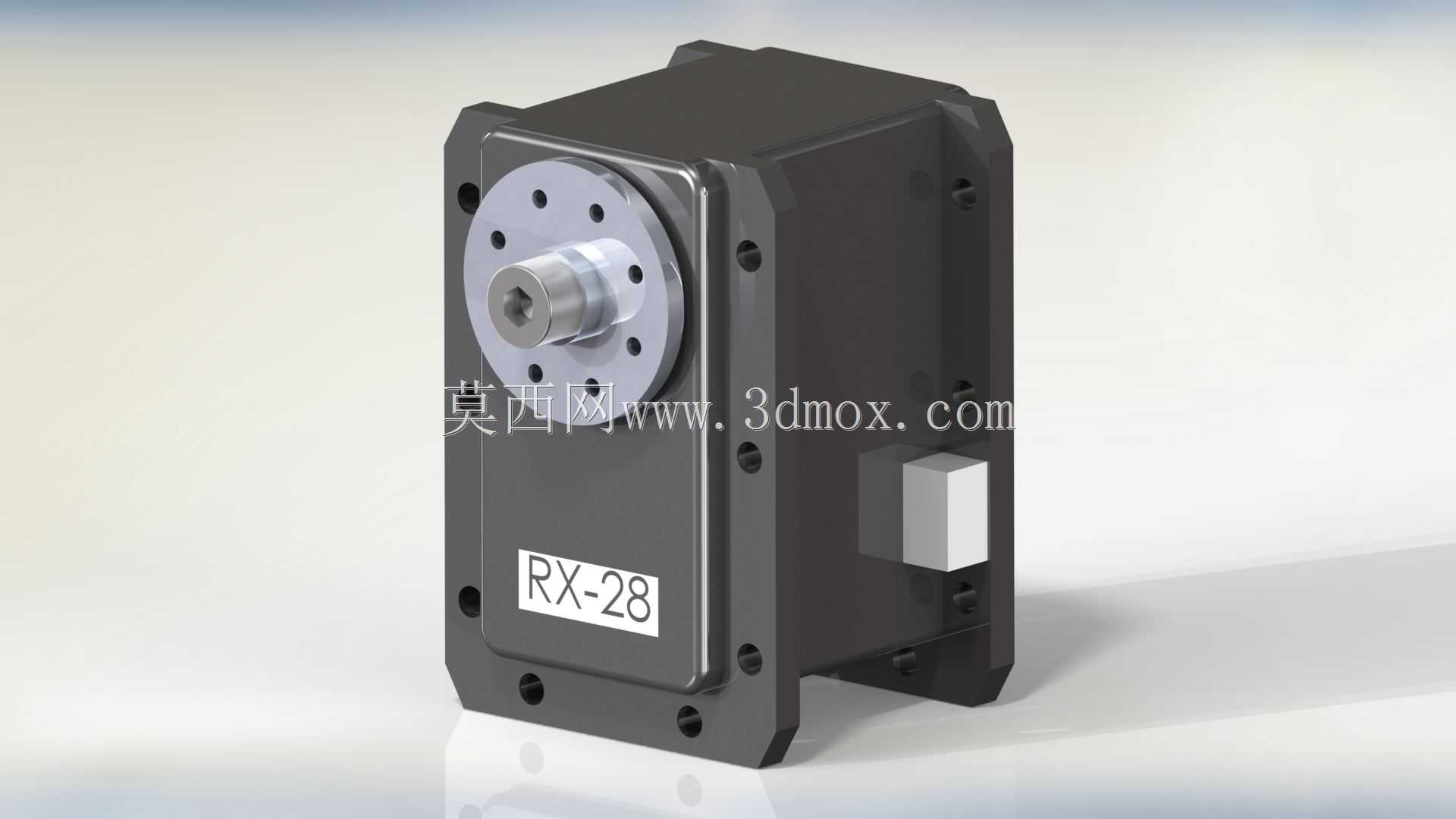

RX-28模块化数字伺服舵机结构设计

这款RX-28数字伺服舵机是面向小型自动化执行场景开发的一体化驱动执行部件，核心应用覆盖桌面级机械臂关节驱动、教育类仿生机器人关节动作控制、小型自动化设备的精准角度调节、智能文创装置的动作执行等多个领域，能够在有限的安装空间内提供稳定的角度闭环控制输出，替代传统分立搭建的电机加减速组加编码器的复杂传动方案，大幅降低小型执行机构的组装调试难度。从实际用途来看，该舵机可在额定负载范围内实现0-300度范围内的精准角度定位，支持总线式串联通讯，多台舵机可通过单条通讯链路完成组网控制，无需为每个执行单元单独布设控制线路，非常适合多自由度串联结构的动作控制需求，比如六足机器人的腿部关节、机械臂的腕部肘部关节、智能展示装置的翻转摆动机构，都可以直接选用该款舵机作为核心执行元件，无需额外设计传动减速结构。在功能特性上，这款舵机将直流驱动电机、金属齿轮减速组、位置检测单元、通讯控制电路全部集成在单体外壳内部，采用全金属齿轮传动结构，相比塑料齿轮舵机拥有更高的负载耐受能力，抗冲击性能更强，能够在频繁正反转的工况下保持更长的使用寿命；侧面预留的标准通讯接口支持快速插拔接线，正面的输出法兰采用标准孔位布局，可直接匹配通用的舵机摇臂、连接支架，无需额外加工转接零件。从设计思路来看，这款舵机采用方正的一体化外壳结构，外壳边角做了安装凸台设计，凸台上预留的沉头安装孔可直接从外侧穿入螺丝完成舵机的固定，安装时不需要在设备内部预留额外的螺母避让空间；外壳侧面的接口位置做了内凹防护设计，能够避免安装过程中磕碰损坏接插件，输出轴端的金属法兰盘与外壳前端面保持精准的同轴度，可保证传动过程中输出端的径向跳动控制在极小范围内，减少传动过程中的抖动误差。在外形尺寸与安装边界上，这款舵机整体采用长方体紧凑布局，主体外壳的长宽高尺寸适配小型机器人的结构梁安装间距，底部与侧部的安装孔位间距符合小型舵机的通用安装规范，可直接替换同规格的传统模拟舵机完成设备升级；输出轴伸出端的长度经过精准核算，安装标准摇臂后不会与外壳前端面产生摩擦干涉，接线端的接口朝向与安装面垂直，布线时线缆可顺着设备结构梁走线，不会额外占用舵机周边的运动空间，多台舵机密集排布安装时也不会出现线缆互相挤压干涉的问题，能够充分利用设备内部的有限安装空间。
