通用环形空气滤清器实体三维建模作品

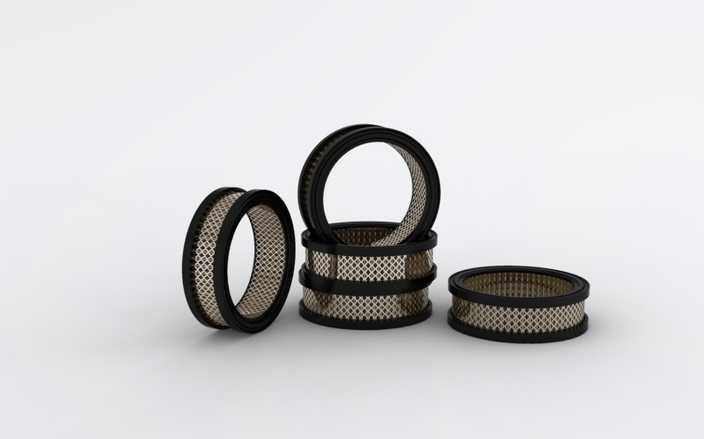

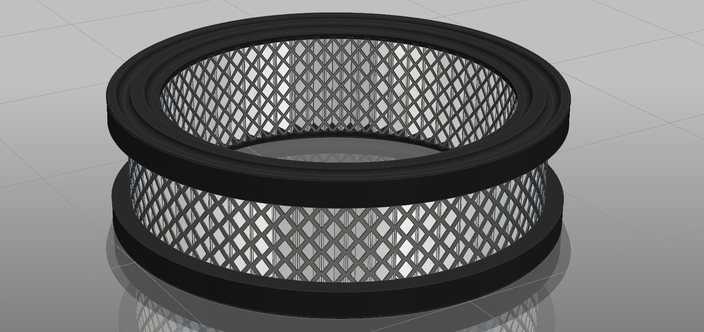

本作品为通用环形空气滤清器的实体三维建模成果，建模过程围绕工业级空气滤芯的真实结构展开，首先通过草图绘制确定环形滤芯的内外径基准尺寸，区分不同高度规格的滤芯个体参数，保证同系列不同尺寸滤芯的比例协调统一。建模阶段优先构建滤芯的橡胶密封端盖结构，对端盖的边缘圆角、密封唇边的凸起结构做精细化处理，还原橡胶件的装配贴合特征；中部过滤主体部分，通过阵列命令模拟折叠滤纸的层叠结构，同时还原滤纸外侧的金属支撑网纹理，对支撑网的菱形网格做轻量化建模处理，在保证视觉还原度的同时控制模型整体面数，避免出现冗余几何元素。材质渲染阶段，针对不同部件匹配对应材质属性：橡胶端盖设置为哑光深黑色，添加轻微的粗糙质感模拟工业橡胶的表面触感；金属支撑网赋予浅灰色金属材质，添加细微的反光属性还原金属网的编织质感；内部折叠滤纸设置为浅米黄色哑光材质，模拟过滤纸的纤维质感，不同部件的材质边界清晰，无材质溢出或错配问题。结构设计上还原了空气滤清器的实际装配逻辑，端盖与过滤主体的衔接处做了贴合处理，无结构缝隙或穿模问题，不同高度的滤芯个体摆放错落，通过堆叠、侧立、平放的不同摆放角度，完整展示环形空气滤清器的各个视角外观特征。建模过程中对滤芯的环形同轴度做了参数化约束，保证所有环形结构的圆心共线，符合实际产品的加工精度要求；对支撑网的网格密度做了合理简化，既保留网格的视觉特征，又避免因网格面数过多导致的模型卡顿问题。整体模型完整还原了通用小型空气滤清器的外观与结构特征，可用于动力系统进气部件的装配演示、结构教学或相关产品的设计参考，模型各部件可独立拆分编辑，方便后续根据实际需求调整尺寸参数或修改局部结构。
