弯管连接式进气过滤器三维结构设计

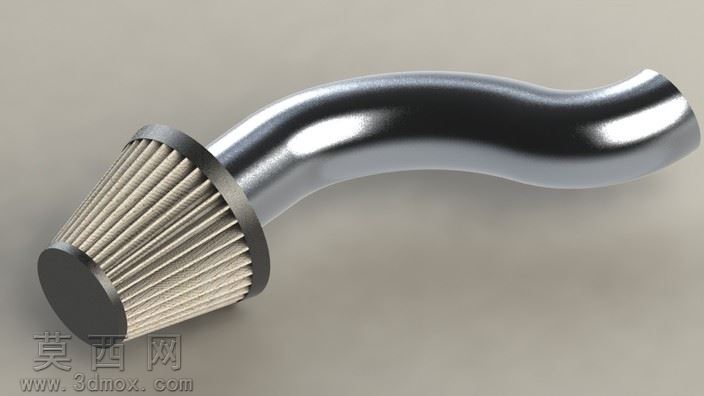

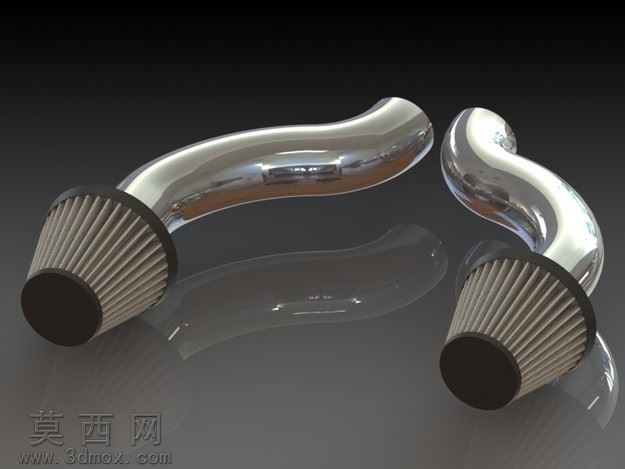

本作品为进气过滤器的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对核心功能部件进行拆分建模：先构建褶皱式滤芯主体，通过阵列特征模拟纸质滤材的均匀折叠形态，还原滤材的褶皱排布密度与折边弧度，保证滤芯有效过滤面积的结构合理性；随后完成滤芯端盖的建模，采用回转特征生成圆形密封端盖，匹配滤芯外径尺寸设计密封贴合面，保证装配后的密封性能。弯管连接段采用扫掠特征完成建模，先绘制弯管的中心曲率路径，匹配进气端的安装走向需求调整弯管弧度，再通过薄壁特征生成金属弯管的空心管壁，同时在弯管与滤芯的连接位置设计定位凸台结构，保证两者装配时的同轴度与连接强度。渲染阶段对不同部件赋予对应材质：弯管部分赋予抛光金属材质，调整反射参数模拟金属表面的高光质感与环境反射效果，还原金属管件的光洁加工表面；滤芯滤材部分赋予哑光纸质纤维材质，调整纹理参数模拟褶皱滤纸的粗糙纤维质感与漫反射特性，区分滤材与金属部件的视觉差异；端盖部分赋予哑光硬质塑料材质，调整粗糙度参数表现端盖的磨砂密封面质感。结构设计上充分考虑进气过滤的功能逻辑，弯管的弧形走向可降低进气阻力，引导气流平稳进入滤芯区域，褶皱式滤芯的结构设计可在有限安装空间内最大化过滤接触面积，端盖的密封结构可避免未过滤空气从侧边泄漏，整体装配结构采用同轴定位设计，各部件的配合公差在建模时做了参数化预留，可直接用于后续的工程图导出与实物加工参考。设计过程中优先保证结构的实用性，对弯管的曲率半径、滤芯的褶皱间距、连接端的配合尺寸都做了合理性校验，避免出现气流死角、装配干涉等问题，最终呈现的模型可直观展示进气过滤器的完整结构组成与装配关系，可用于相关过滤设备的结构参考、教学演示或方案展示使用。
