带三角支架的立式不锈钢工业筛选器

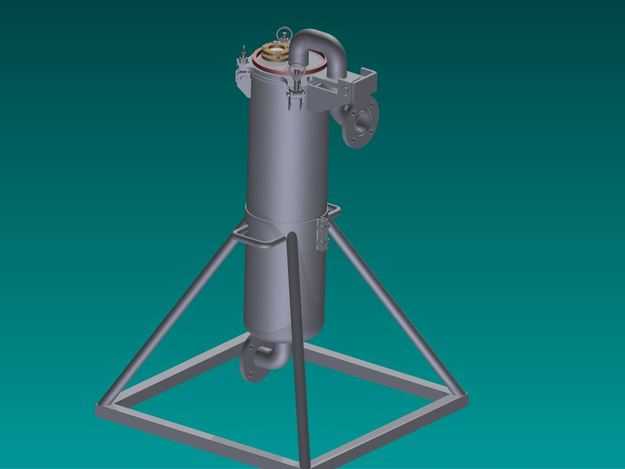

本作品为立式工业流体筛选过滤设备三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循工业过滤设备的实际生产尺寸规范，对设备各组成部件进行1:1比例还原，整体结构逻辑清晰，各部件装配关系准确，无干涉错位问题，可直接用于装配验证、结构演示与生产参考。模型主体为立式圆柱滤筒结构，滤筒外壁采用哑光不锈钢材质渲染，还原304不锈钢的金属磨砂质感，表面做了细微的工业使用质感处理，避免过度光滑的失真效果；滤筒顶部设置快开式压盖结构，搭配环形吊环与快锁卡扣，还原实际设备快速更换滤网的操作结构，压盖处的密封胶圈采用深色橡胶材质，区分金属部件的同时体现密封结构的设计细节。滤筒侧上方设置弯管式流体入口，侧下方对应设置流体出口，进出口法兰结构做了标准螺栓孔建模，还原管道对接的安装结构；滤筒底部设置排污出口，满足设备排污维护的功能需求。设备配套三角式方底支架，支架采用方管型材建模，支架与滤筒之间设置环形抱箍固定结构，三根斜向支撑腿连接底部方形框架，形成稳定的三角支撑结构，支架材质做了碳钢喷塑的哑光深灰质感处理，与不锈钢滤筒形成材质区分，提升模型的视觉层次感。滤筒内部配置不锈钢过滤网组件，网面做了精细的网孔纹理建模，还原过滤核心部件的结构特征。渲染阶段采用渐变青绿色工业展示背景，搭配柔和的顶光与侧光组合，突出金属部件的光影转折，清晰展现设备的整体轮廓与结构细节，各部件的倒角、焊缝细节都做了适度还原，既保证模型的精细度，又控制了整体面数在合理范围，兼顾展示效果与文件可用性。设计过程中优先考虑设备的实用性与结构稳定性，快开压盖的设计兼顾密封性能与滤网更换效率，三角支架的结构设计保证设备立式放置的稳定性，进出口的位置布局符合流体过滤的流向逻辑，整体结构紧凑，安装维护便捷，可适配多种工业流体的杂质过滤场景。
