透明PET饮用塑料水瓶三维设计作品

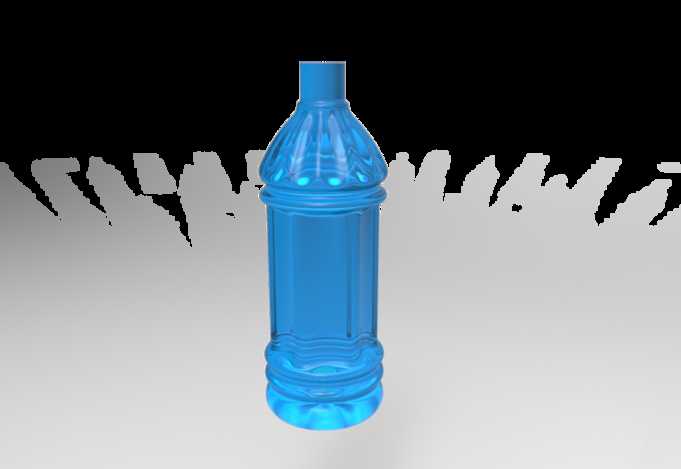

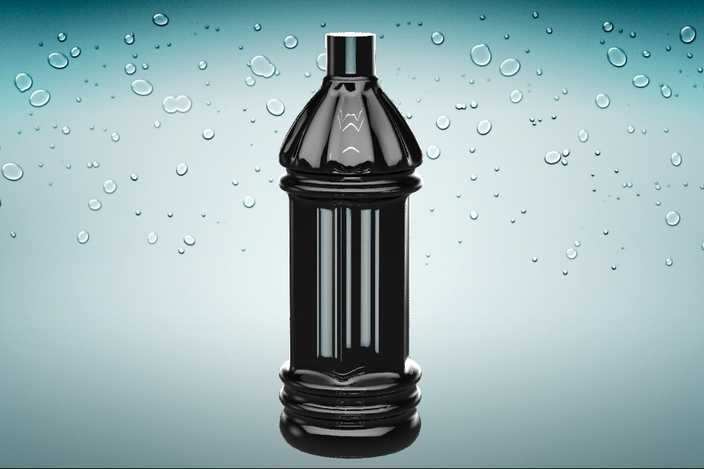

本作品为日常饮用塑料水瓶的三维参数化建模成果，建模过程依托主流三维设计软件完成，全程遵循真实量产吹塑瓶的结构规范进行尺寸推演。建模初期先梳理瓶装水容器的功能需求：需满足盛装液体的密封性能、手持握持的防滑需求、堆叠运输的结构强度、吹塑工艺的成型可行性，以此为基础绘制瓶身的纵向轮廓草图，通过回转特征生成瓶体的基础曲面，再对各功能区域做细节拆分设计。瓶肩部位采用多段顺滑过渡的弧面结构，既避免吹塑成型时出现壁厚不均的问题，也能在灌装、运输过程中分散应力，防止磕碰出现开裂；瓶身中段设计有多道环形加强筋与内凹的防滑握持槽，加强筋采用等距排布的圆弧凸起结构，可在不增加瓶身壁厚的前提下大幅提升瓶体的径向抗挤压能力，防滑槽的弧度贴合普通人手掌握持的曲面形态，表面做细微的纹理凹凸处理，提升湿手状态下握持的摩擦力，避免滑脱。瓶底采用经典的五瓣内凹式结构，该结构可平衡瓶内液体压力变化，让瓶体放置时更稳定，同时适配自动化灌装线的输送定位需求；瓶口区域严格遵循通用瓶装水的螺纹标准尺寸建模，螺纹牙型、螺距、瓶口密封端面的平面度都做了参数化约束，可直接匹配市面常见的塑料瓶盖模型，完成密封装配的干涉校验。材质渲染阶段，为瓶体赋予食品级PET透明塑料材质，调整材质的折射率、透光率与轻微的蓝色基础色调，模拟真实瓶装水瓶身通透、带淡蓝色调的视觉效果，同时添加合适的环境反射与折射参数，还原光线穿过瓶身时的光影折射效果，让渲染成品接近真实产品的视觉质感。整个建模过程全参数化关联，各部分尺寸可根据容量需求、工艺要求快速调整，可用于包装结构教学、吹塑模具设计参考、产品展示场景搭建等用途，模型的曲面连续性、结构合理性都经过校验，不存在破面、重叠面等建模问题，可直接导入各类渲染、仿真软件做后续处理。
