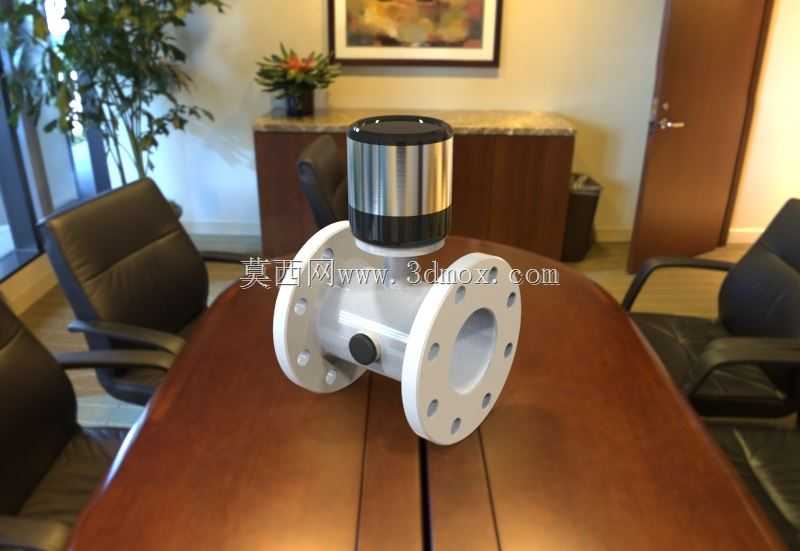

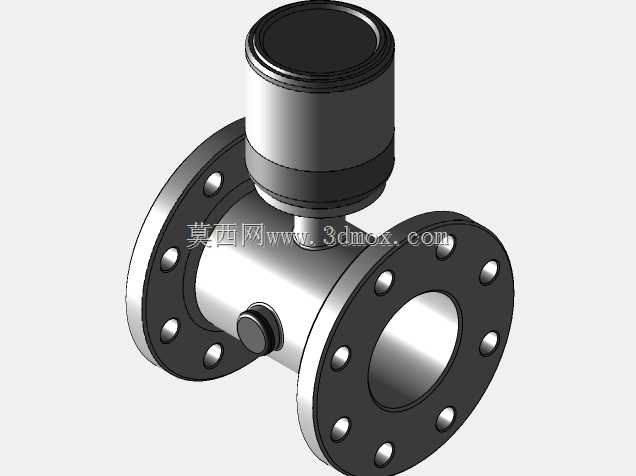

法兰连接式电磁流量检测装置结构设计

　　在市政供水、化工流体输送、污水处理等涉及导电流体管控的管线系统中，流量检测单元是把控工艺参数、核算输送量、监控管网运行状态的核心部件，本次呈现的法兰式电磁流量检测结构，正是针对满管导电流体连续计量场景开发的专用检测装置。从实际工程落地的角度看，这类检测装置的安装边界直接决定了管线改造的施工成本，模型中两侧的法兰连接端采用标准PN16压力等级的法兰盘结构，螺栓孔均匀分布在法兰端面，安装时只需与管线端同规格法兰对齐，加装密封垫片后穿入螺栓紧固即可完成对接，不需要对原有管线做额外的焊接改造，适配DN50到DN300区间的常规工业管线安装需求，装置整体的轴向长度控制在同口径管线安装预留间距的常规范围内，

　　不会出现安装时管线长度不匹配需要额外截管或接长的问题。装置上部的信号变送单元采用圆柱形密封壳体设计，壳体下部与测量管段采用一体化密封连接结构，避免现场潮湿、多尘环境下粉尘或水汽侵入内部电路，变送段的外径控制在合理区间，侧面预留的接线端口朝向侧下方，现场布线时线缆可以自然下垂接入，不会出现线缆弯折半径过小导致的线芯断裂问题，同时变送单元顶部做了圆弧过渡处理，避免现场积水积尘堆积在顶面。从功能实现的设计逻辑来看，测量管段内部采用无阻碍直通流道结构，没有内置的节流或挡流部件，流体通过时不会产生额外的压损，这一点在长距离管线输送场景中优势明显，不会因为加装检测装置增加管线的输送能耗，也不容易截留流体中的纤维、固体颗粒等杂质，

　　减少了后期维护清理的频率。管段内壁的绝缘衬层设计，能够避免测量电极与金属管段直接导通，保证感应信号的采集精度，两个测量电极对称布置在管段的水平径向位置，避开了管线底部容易沉积杂质、顶部容易积聚气泡的区域，保证测量时电极能够稳定接触被测流体，减少测量误差。在结构细节处理上，法兰端面的密封槽做了倒角过渡，安装时密封垫片不会被法兰端面的锐边切损，保证密封可靠性；变送单元与测量管段的连接部位做了加强筋过渡，避免现场安装吊装时连接部位受力断裂；管段外部的涂层采用均匀的防腐处理结构，适配户外埋地、露天架设等不同安装环境的防腐需求。做这类检测装置的三维建模时，需要重点把控法兰螺栓孔的位置度公差，避免实际安装时出现螺栓无法穿入的问题，

　　同时要核对测量管段的通径尺寸与公称通径的一致性，保证流道不会出现局部缩径影响流体状态，还要考虑变送单元的重心位置，保证大口径装置安装后整体重心落在管线轴线上，不会因为长期受力不均导致法兰连接部位出现渗漏。这类结构的设计核心是在保证测量功能稳定实现的前提下，尽可能降低安装施工难度、减少装置自身对管线系统的影响，同时兼顾不同工业现场的复杂环境适应性，从模型的结构细节来看，各个连接部位的尺寸配合、安装操作的预留空间都做了充分考虑，能够直接用于同类装置的结构参考、安装布局模拟以及管线系统的集成设计。
