仿草叶形态大气水分收集装置设计

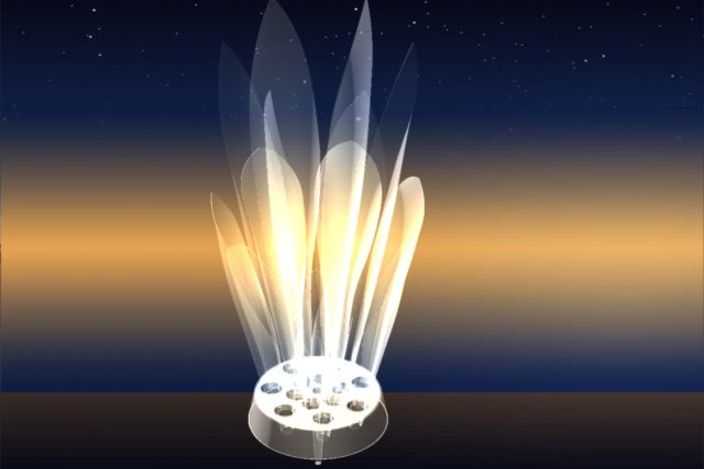

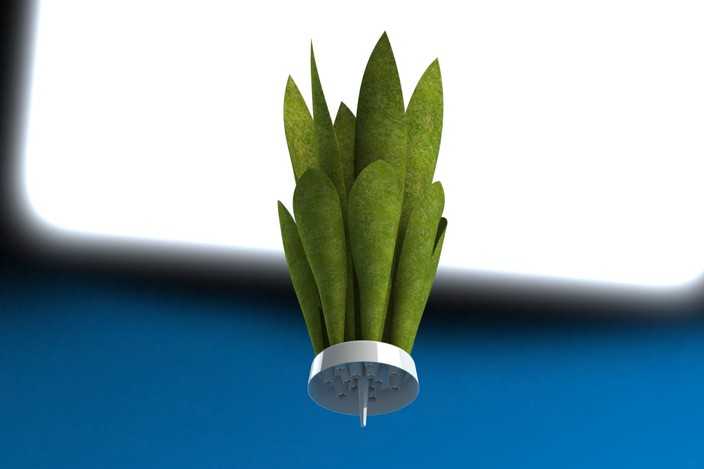

本作品为仿生草叶形态的大气水分收集装置，采用三维建模软件完成全参数化结构设计，整体造型模拟丛生草本植物的外观形态，核心集水部件为多片错落排布的仿草叶凝水叶片，底部搭配圆形承水基座与中心导水插杆，整体造型简洁自然，可适配种植园区的户外布设场景。建模阶段先通过草绘勾勒单枚叶片的流线型曲面轮廓，采用曲面放样、边界混合命令构建叶片的微弧收窄形态，保证每片叶片表面具备顺滑的倾斜角度，便于凝结的水珠顺着叶面向下汇流；多片叶片通过环形阵列排布在基座顶面，阵列过程中调整每片叶片的倾斜角度与错落高度，既还原自然草从的视觉效果，也避免叶片之间相互遮挡，保证每片凝水面都能充分接触流动空气。材质渲染阶段，叶片部分采用添加亲疏水纳米粒子的再生PET材质参数，设置半哑光的草绿色质感，还原植物叶片的视觉效果同时，通过材质参数区分叶片表面的亲水区与疏水区，强化凝水导水的功能表现；底部基座采用高强度聚丙烯材质参数，设置磨砂浅灰白色质感，中心导水杆设置光滑硬质塑料质感，还原插装固定部件的结构特征。结构设计上，叶片与基座采用卡扣式可拆卸连接，便于后期更换受损叶片，基座内部设置汇水流道，可将所有叶片汇集的冷凝水导入中心导水杆，直接输送到植物根部区域。设计思路围绕葡萄园等种植园区的灌溉需求展开，摒弃传统高成本的灌溉系统方案，利用大气水汽凝结原理实现被动式集水，装置整体可通过注塑工艺批量生产，生产过程仅需简单的裁切与卷边工序即可完成叶片加工，材料可回收利用，适配大批量生产落地需求；装置布设后无需复杂维护，可降低劳动成本与能源消耗，单模块有效集水面积0.4平方米，每小时可生成1.2升凝结水，整体尺寸小巧不会干预作物的生长与采收，也便于运输与存储。
