自行车载集成储物音响一体化装置

　　日常通勤、近郊休闲骑行场景中，骑行者往往有携带随身小物件的需求，比如钥匙、便携补胎工具、能量胶、迷你打气筒这类零散物品，若直接放置在骑行服口袋中，不仅会在骑行过程中产生晃动感影响踩踏姿态，遇到出汗情况还容易打湿纸质票据、电子类小物件；同时不少骑行者有骑行时收听音频的需求，传统佩戴入耳式耳机的方式会隔绝环境音，存在极大的道路安全隐患，外置便携音响若采用绑带临时固定的方式，遇到颠簸路面极易脱落，且绑带长期使用会出现老化松脱的问题，还会对自行车车架漆面造成磨损。这款集成式装置正是针对这类实际骑行痛点开发，将储物功能与音响播放功能整合为单一模块化组件，直接适配自行车车架三角区域的安装空间，无需额外在车架上焊接支架或者打孔，避免对自行车原有结构造成破坏。

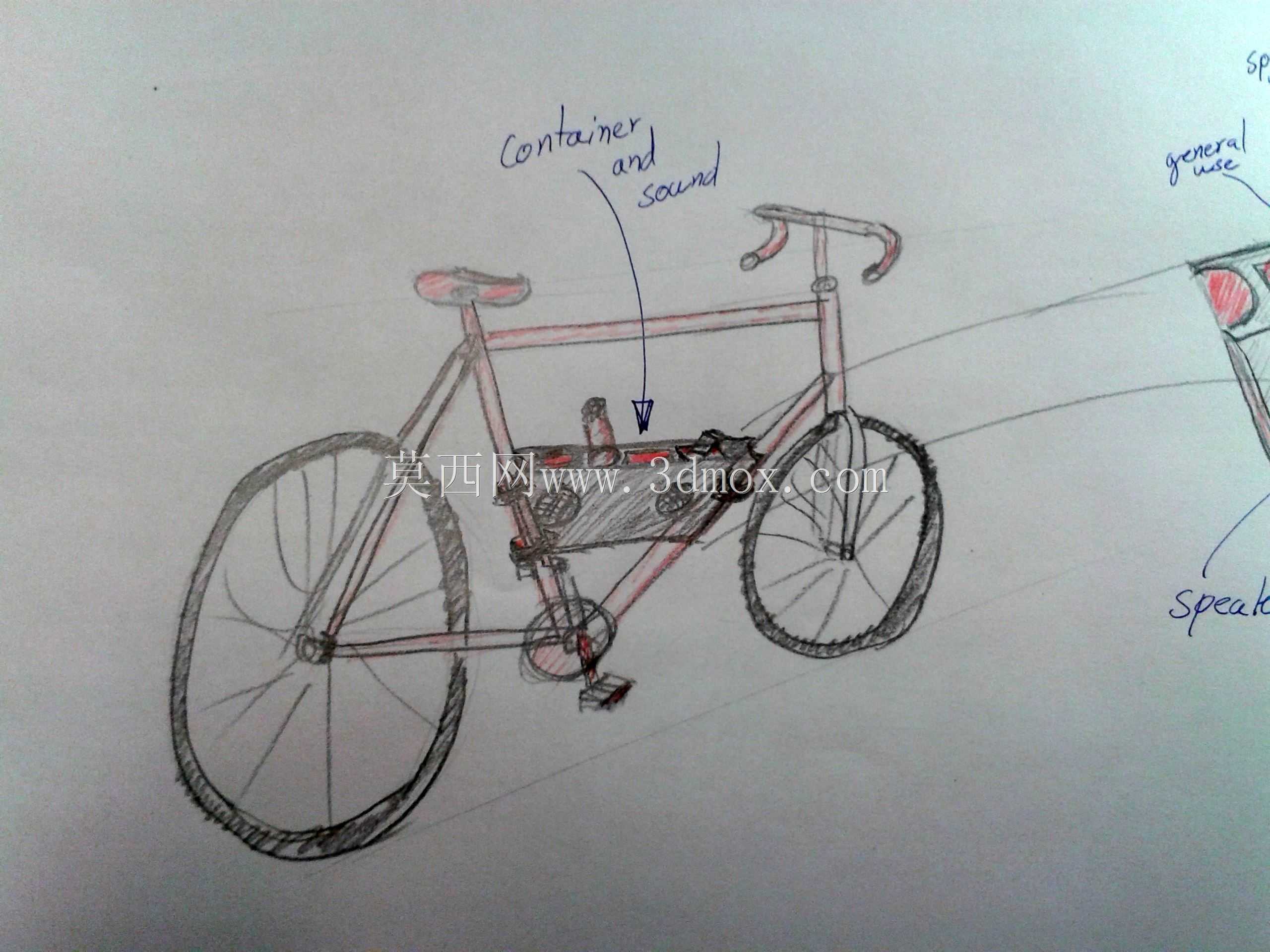

　　从安装边界来看，该装置的整体外形轮廓完全贴合常规钻石型自行车车架的下管、立管、上管围合出的三角空间，宽度控制在120mm以内，不会超出车把的整体宽度，骑行过程中不会出现剐蹭骑行者腿部的问题，装置底部距离牙盘的最小间隙预留了35mm，即便链条在变速过程中出现小幅跳动，也不会与装置外壳发生接触，避免出现链条剐蹭外壳产生异响或者卡链的故障。装置的固定点位分别设置在上管与立管衔接处、下管与立管衔接处、下管靠近五通的位置，三个固定点形成稳定的三角支撑结构，固定结构采用快拆式橡胶抱箍设计，适配直径28mm到38mm的常规自行车管材，不管是钢架、铝架还是碳纤维车架都能安装，橡胶衬垫可以避免金属抱箍直接接触车架漆面，长期使用也不会留下压痕或者磨花漆面。

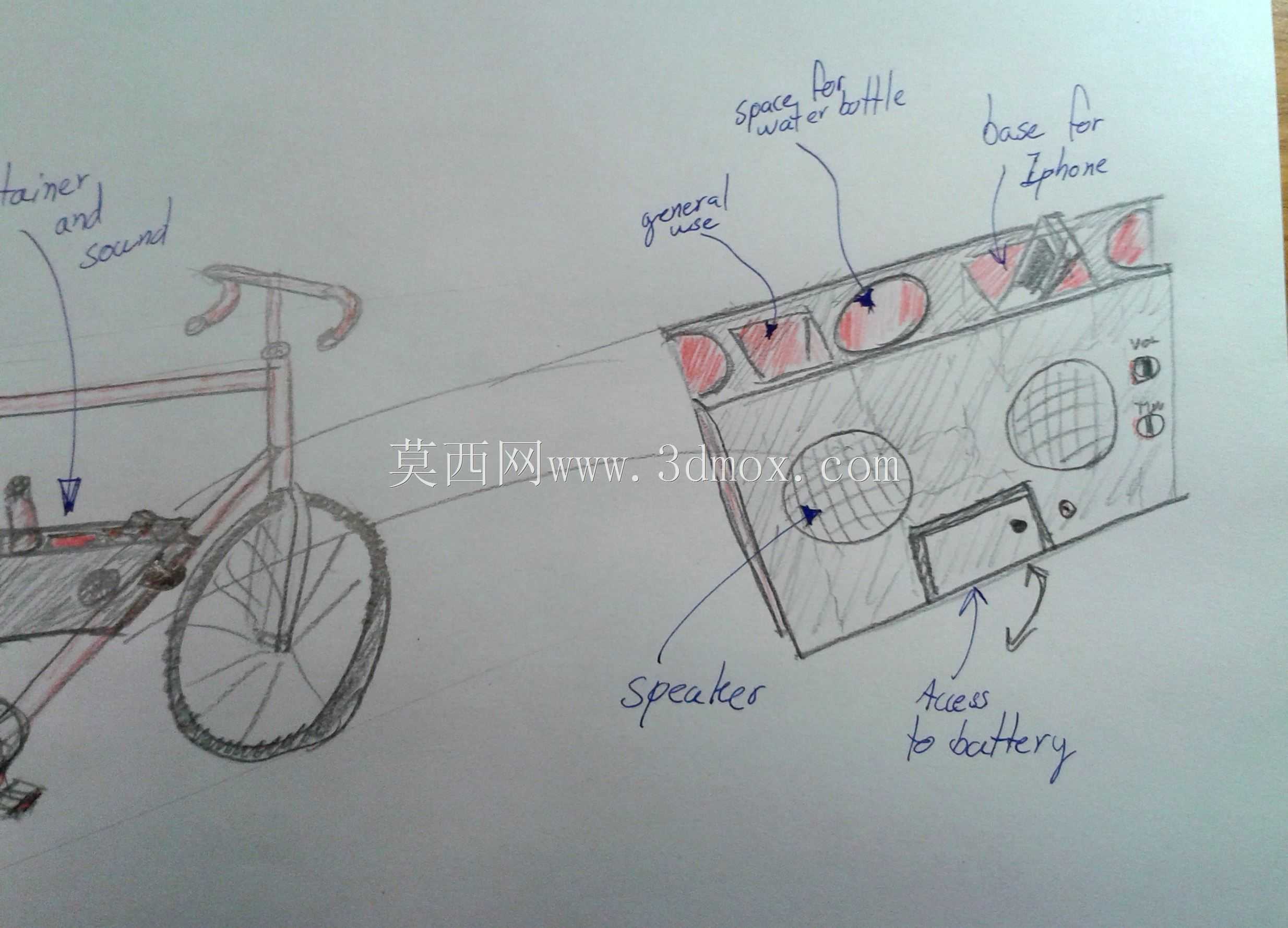

　　功能分区上，装置主体分为储物仓与音响腔体两个独立部分，储物仓设置在靠近车架下管的一侧，采用抽拉式开盖设计，开盖方向朝向骑行者右侧，也就是自行车无传动结构的一侧，骑行者在停车状态下无需下车，单脚撑地就可以拉开仓门取放物品，仓门边缘设置有整圈的硅胶密封胶条，达到IPX4级防水能力，日常骑行遇到小雨天气，或者路面积水被车轮溅起的水花，都不会渗入仓内打湿存放的物品，储物仓内部做了可活动的分隔片，用户可以根据存放物品的尺寸调整分隔空间，既可以放置钥匙、门禁卡这类极小的物件，也可以放下长度150mm以内的迷你打气筒或者折叠补胎工具。音响腔体设置在储物仓的外侧，也就是远离车架的一侧，扬声器出音孔朝向斜前方45度方向，声音传播方向正对骑行者的上半身区域，不需要过大的播放音量就可以让骑行者清晰听到音频内容，同时不会因为音量过大对周边的行人或者其他道路使用者造成噪音干扰，音响的供电采用内置可充电锂电池，充电接口设置在腔体底部，带有防水橡胶塞，满电状态下可以支持连续8小时以上的音频播放，满足单日长距离休闲骑行的使用需求，音响模块支持蓝牙连接，骑行者可以将手机放置在储物仓内，通过蓝牙连接播放音频，不需要额外外露接线，避免线材勾挂到车把或者其他部件引发危险。

　　设计过程中充分考虑了骑行场景的振动特性，装置内部的音响元件、电池模块都采用了硅胶减震垫做悬浮固定，即便经过颠簸的非铺装路面，持续的振动也不会导致内部元件出现松脱或者接触不良的问题，装置外壳采用高强度ABS工程塑料一体注塑成型，整体重量控制在380g以内，不会给自行车增加过多的额外重量，避免影响骑行的踩踏效率，外壳表面做了哑光磨砂处理，长期户外使用不会因为紫外线照射出现褪色或者材质变脆的问题，同时磨砂表面不容易残留指纹和污渍，日常清洁只需要用湿抹布擦拭即可。不同于市面上单独的自行车车包或者单独的自行车音响，这款集成装置将两个功能整合在一起，减少了车架上需要固定的配件数量，不会出现多个配件安装位置冲突的问题，整体外观与车架轮廓高度贴合，不会显得突兀，不管是通勤代步的城市自行车，还是入门级的运动公路车、山地车都可以适配安装，解决了骑行过程中小物件存放与安全收听音频的双重需求。
