手持相变蓄热泡沫加热装置结构设计

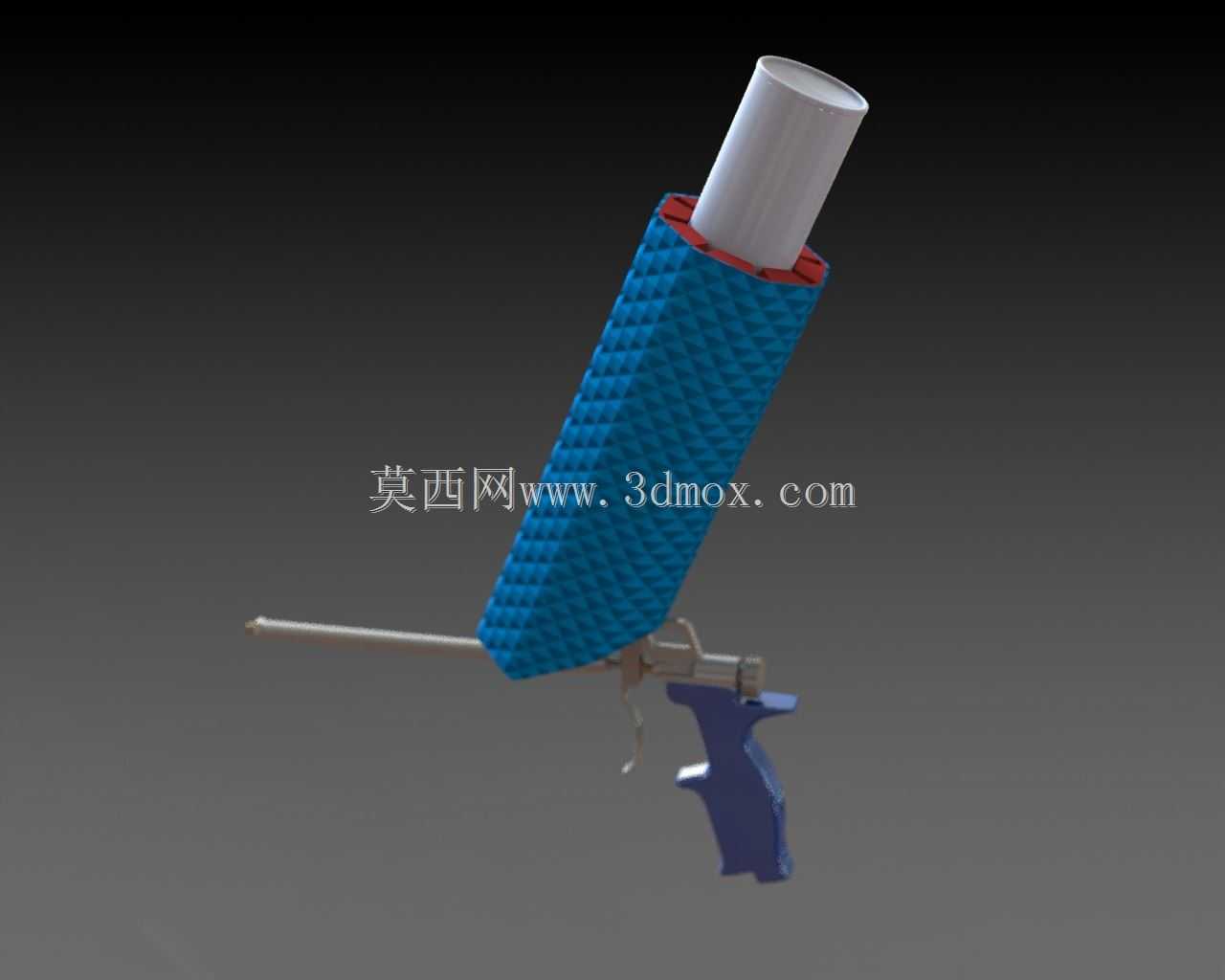

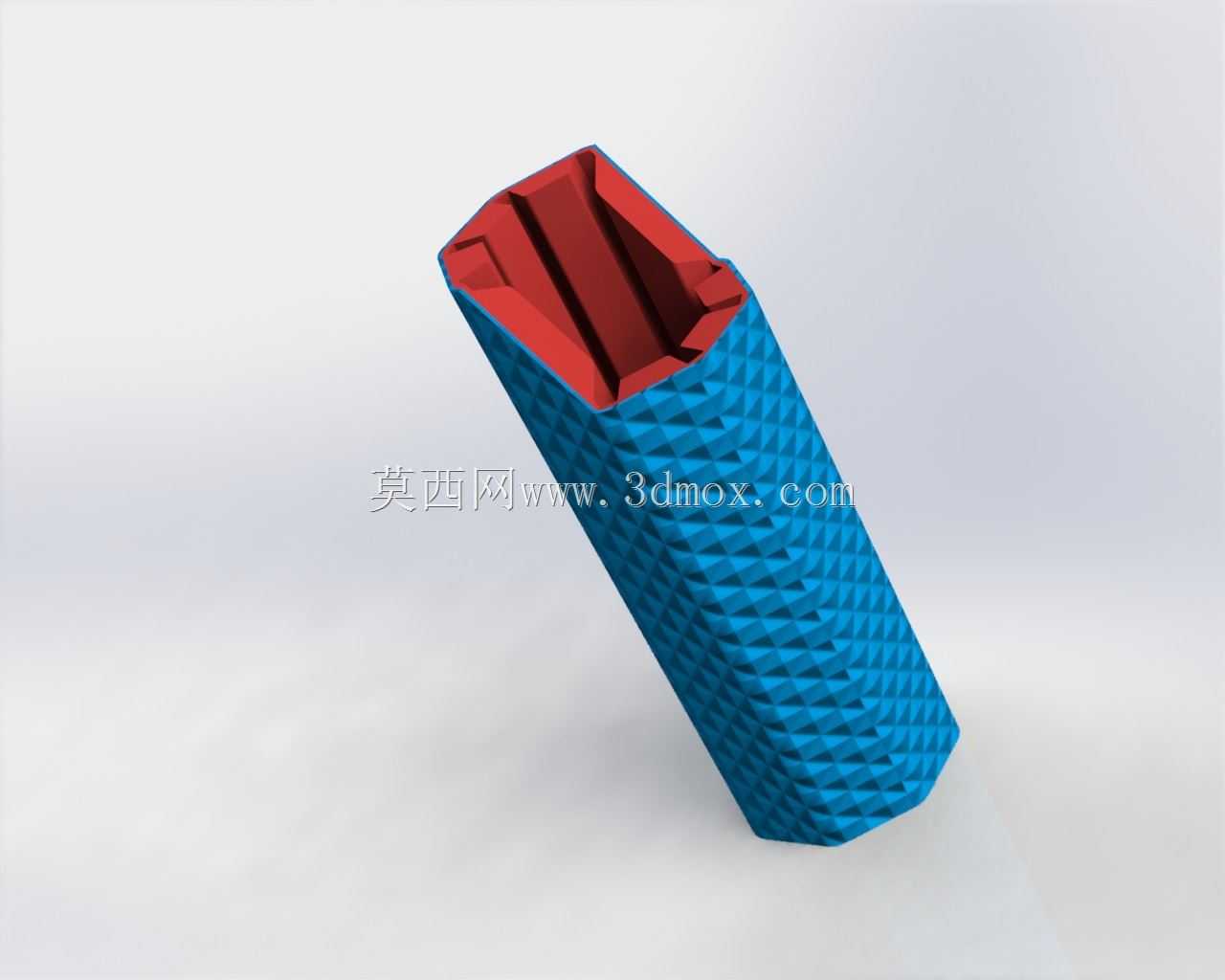

　　这款手持加热装置的设计初衷，是解决户外作业、临时小范围补温场景下无外接电源的加热需求，区别于传统电加热、明火加热的方案，整套结构完全依托相变材料的潜热蓄能特性实现供热，从根源上规避了电气线路带来的漏电、短路风险，也不需要配套电池、外接电源线缆，适配无供电条件的野外作业、应急维修、小型工件临时预热等场景。从结构布局来看，整套装置分为握持段、蓄热内胆、出热工作端、扳机控制机构四个核心部分，握持段外覆带菱形防滑纹理的聚丙烯壳体，表面的凹凸纹理不是装饰性设计，是按照成年人手掌抓握的人机工程尺寸排布，纹理深度控制在1.2mm，既保证带薄劳保手套操作时的摩擦力，又不会因为纹理过深积存污渍，日常清洁只需要用湿抹布擦拭即可，

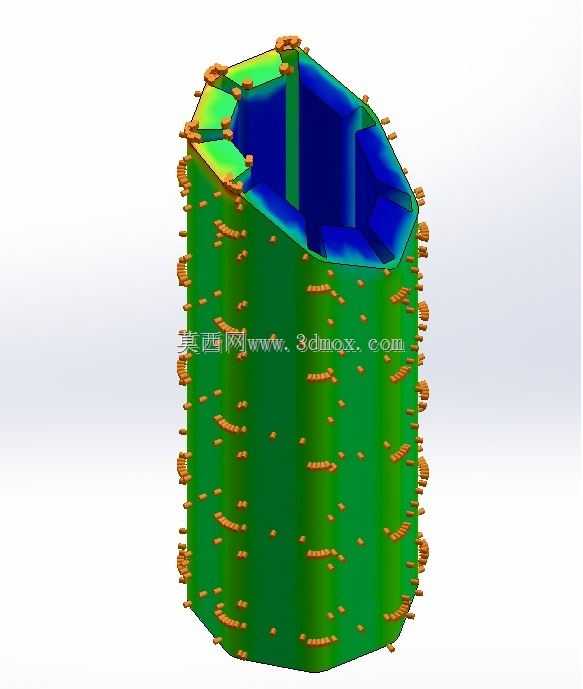

　　符合低成本易维护的设计定位。蓄热内胆是整套装置的核心功能区，采用薄壁圆柱腔体结构，外部包裹柔性聚乙烯泡沫保温层，保温层的厚度经过热传导仿真校核，在蓄热材料达到额定蓄热温度时，握持段外表面温度不超过40摄氏度，避免长时间握持出现烫伤风险。腔体内部填充的相变材料熔点区间锁定在29到33摄氏度，可选配凡士林、六水氯化钙、十水硫酸钠、十水碳酸钠这类低成本相变介质，填充时不需要高压灌注，常压下装填后密封端盖即可，后期介质更换也不需要专用工具，普通操作人员就能完成维护。装置的蓄热过程不需要专用加热设备，直接放入常规1000W功率的家用或工业微波炉中，加热1分40秒左右就能让内部相变材料完全熔融达到额定蓄热温度，蓄热完成后取出装置，

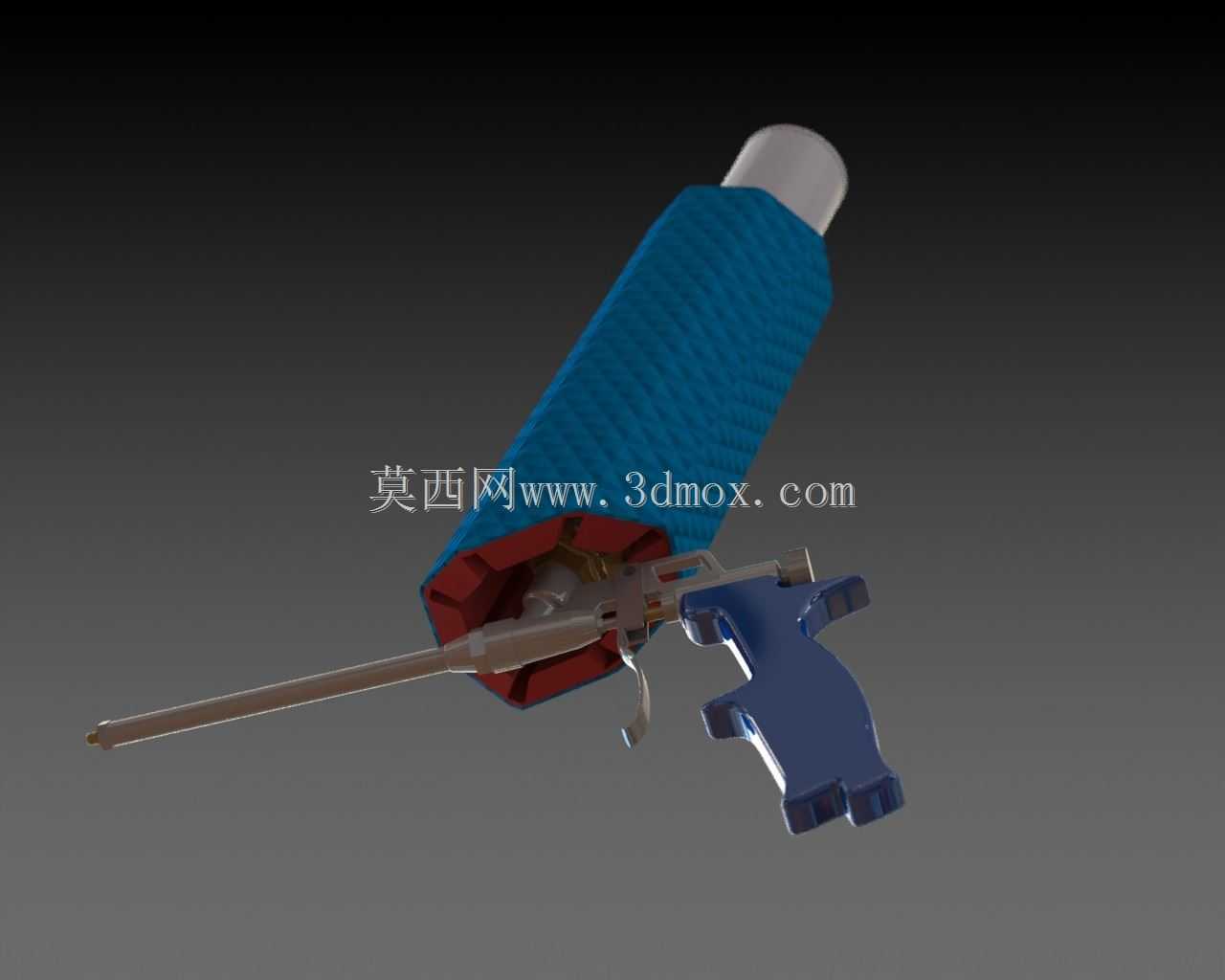

　　扣动扳机就能控制前端出热端的热量导出速率，针对聚氨酯泡沫类材质的局部加热、粘接前预热、小范围软化作业做了适配，出热端的细长金属导杆可以深入缝隙、窄腔位置完成定点加热，不会像大面积加热设备那样影响周边非作业区域的材料性能。从安装边界和尺寸适配角度来说，整套装置的最大外径控制在65mm以内，总长度不含导杆为220mm，导杆长度为120mm，整体重量控制在380g以内，单手握持长时间操作不会产生明显的负重感，不需要额外配套安装支架、固定基座，操作人员手持即可完成全流程作业。结构设计上没有采用复杂的传动、电控零件，所有塑料壳体都采用注塑成型工艺，金属零件只有扳机联动结构和前端导杆，生产时不需要高精度加工设备，普通注塑厂、

　　五金加工厂就能完成全套零件的加工，整体生产成本控制在极低的区间，适合批量生产作为一次性或半永久性的作业工具。在安全设计层面，整套装置没有高压部件、没有明火源，蓄热材料的最高温度仅在30摄氏度上下，即使出现保温层破损、壳体开裂的情况，流出的相变介质也不会对人体造成烫伤，也没有易燃易爆风险，作业过程中不需要配套防火、防触电的防护装备，适合在有防爆要求的厂区、野外无消防配套的场景下使用。设计过程中特意规避了易损的精密结构，扳机采用杠杆式机械结构控制出热端的导热通路开合，没有弹簧、密封圈这类易老化失效的零件，正常使用情况下不需要定期更换易损件，长期存放也不会出现电池漏液、线路老化的问题，作为应急储备工具存放时，不需要定期维护充电，需要使用时直接放入微波炉加热即可进入工作状态。针对不同的作业场景需求，前端导杆可以更换不同直径、不同长度的规格，不需要改动主体蓄热结构，只需要更换前端的快拆接头就能适配不同的作业深度、加热范围要求，拓展性能够覆盖多数小范围定点加热的作业需求。
