AR1580工装夹具模具概念三维结构设计

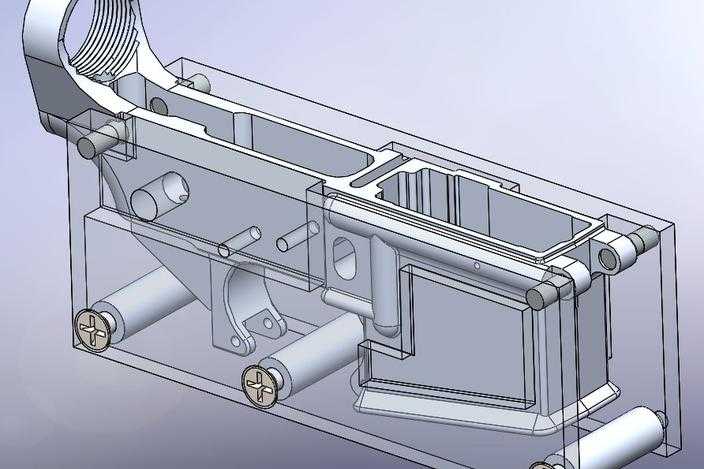

本作品为AR1580工装夹具的模具概念三维建模成果，整体采用半透明剖视的渲染呈现方式，清晰展现夹具内部的装配逻辑与各部件的位置关系，让观看者能够直观理解整套工装的运作空间与零件配合逻辑。建模过程中优先梳理工装夹具的功能需求，围绕工件定位、夹紧的核心功能拆分零部件，将整套结构拆解为基座支撑组件、定位销组件、夹紧调节组件、导向限位组件四大模块，每个模块的零件都按照机械加工的常规公差逻辑进行尺寸匹配，确保虚拟建模的尺寸符合实际工装的生产可行性。材质设置上，主体金属结构件统一赋予哑光合金钢材质，模拟实际工装常用的45号钢调质后的表面质感，销轴类活动零件赋予亮面镀铬金属材质，区分固定件与活动件的视觉差异，透明剖视部分采用半透明白色工程塑料质感，既保留内部结构的可见性，又不会让整体画面显得杂乱。结构设计上，基座采用一体式框架结构，保证工装整体的刚性，减少装夹过程中的形变；定位部位采用圆柱销与型面贴合的组合定位方式，保证工件放置时的位置精度；夹紧部位采用十字槽手拧螺钉配合压块的结构，无需额外工具即可完成手动装夹操作，适配小批量试制阶段的快速装夹需求；各活动销轴与安装孔之间预留合理的配合间隙，避免虚拟建模中出现干涉问题，同时符合实际机械装配的间隙要求。设计思路围绕模具概念验证的核心目标，没有过度追求复杂的自动化结构，而是优先保证结构逻辑清晰、装夹操作便捷、加工难度可控，整套模型的所有零件都可通过常规的铣削、钻削工艺完成加工，能够直接作为概念验证阶段的结构参考，为后续的工装细化设计、实际加工生产提供直观的三维结构依据，也可作为机械专业学习工装夹具设计的参考案例，帮助学习者理解工装夹具从功能需求到结构落地的设计逻辑。
