双轴GoPro摄像机安装支架结构设计

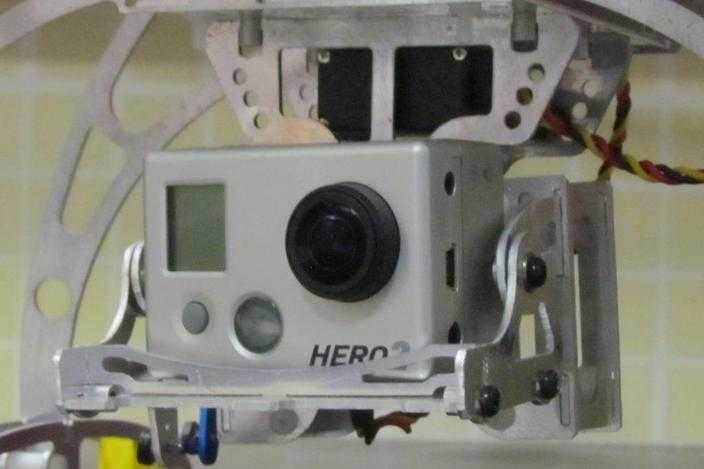

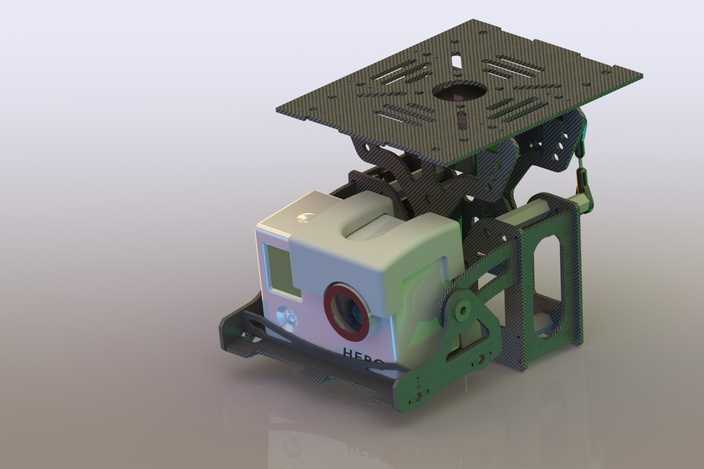

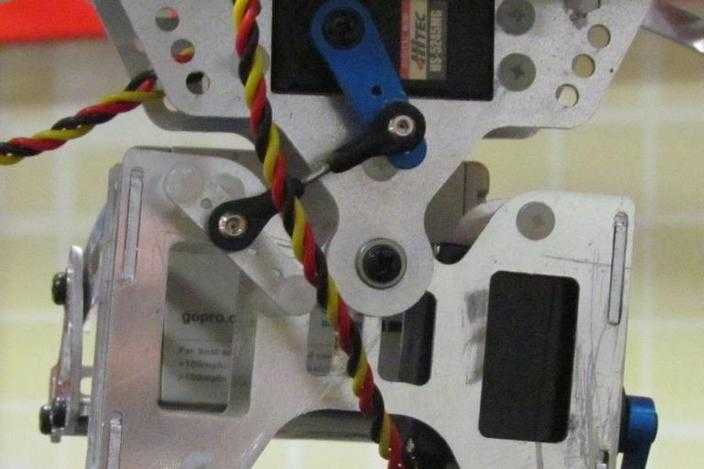

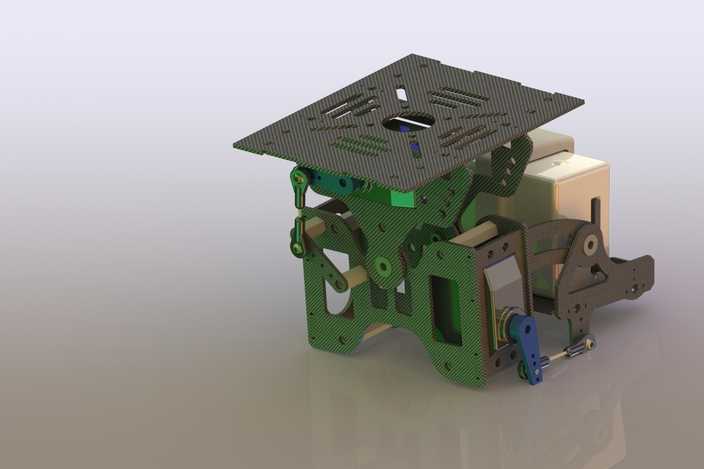

本作品为适配GoPro运动摄像机的双轴安装支架三维模型，整体采用三维参数化建模方式完成全结构设计，建模过程中对各运动部件的装配间隙、转动行程做了精准约束，确保双轴调节结构可实现俯仰、横滚两个维度的角度调整，满足不同拍摄场景的机位角度需求。模型渲染阶段针对不同部件做了差异化材质赋予：顶部安装板采用碳纤维纹理材质，还原轻量化高强度板材的表面肌理，呈现出斜纹编织的细腻质感与哑光碳黑的视觉效果；支架主体支撑结构件采用阳极氧化绿色金属材质，模拟航空铝合金表面处理后的磨砂金属质感，兼顾轻量化与结构强度的视觉表达；铰接部位的连接件、转轴部件做了哑光黑色工程塑料与金属转轴的材质区分，清晰展现各部件的材质属性与装配关系；适配安装的GoPro摄像机部分还原了原厂设备的白色哑光塑料机身、镜头金属环、机身标识等细节，让整体装配效果更具真实感。结构设计上，支架采用剪式升降铰接结构搭配双轴转动副，底部设置与GoPro机身匹配的定位卡槽与固定卡扣，可实现摄像机的快速装夹，避免拍摄过程中出现设备松动移位的问题；顶部碳纤安装板预留多组标准化安装孔位，可适配不同的外接固定底座，满足无人机挂载、车载固定、手持稳定等多场景的安装需求；铰接位置设置了阻尼结构的设计预留，可在调整角度后实现位置自锁，无需额外锁止部件即可保持设定的拍摄角度。整体设计在保证结构强度的前提下尽可能做了镂空减重处理，支撑臂位置开设多组减重孔，降低支架整体重量，减少对挂载设备的负载影响，各部件的连接位置均做了圆角过渡处理，避免尖锐棱角对设备或者使用者造成剐蹭，同时提升整体结构的美观度。建模过程中对所有活动部件做了运动仿真校验，确认双轴调节过程中无结构干涉，转动行程可覆盖常规拍摄所需的全部角度范围，各安装孔位的尺寸、定位卡槽的公差均按照GoPro设备的通用安装标准设定，可直接用于后续的3D打印验证或者机加工生产。
