马鲁蒂800引擎点火系统三维结构设计

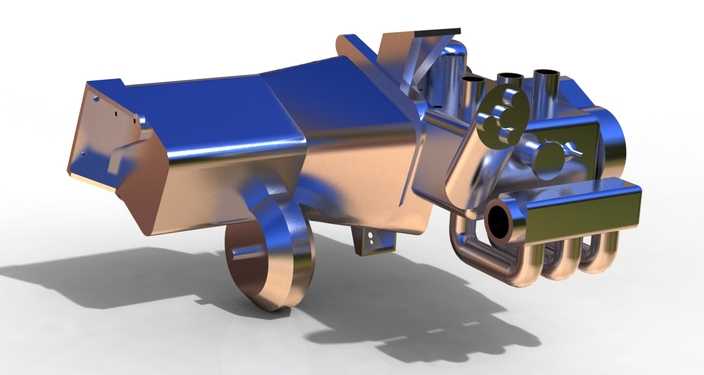

本作品为马鲁蒂铃木800车型配套的引擎与点火系统三维结构设计，建模过程依托通用三维CAD软件完成，整体采用自顶向下的设计思路，先搭建引擎整体的装配基准框架，再逐一拆分完成各子部件的独立建模与装配约束匹配。建模阶段严格参照小排量车用汽油引擎的实际尺寸比例，对缸体、点火模块、分电结构、连接管路、固定支架等部件逐一进行特征构建，通过拉伸、旋转、扫掠等基础建模命令完成主体实体生成，针对部件上的安装孔位、定位凸台、加强筋等细节特征，采用倒角、拔模、阵列等操作做精细化处理，保证各部件的结构特征与实物保持一致。装配过程中严格遵循机械装配的约束逻辑，对转动部件、固定连接部件分别添加对应的配合约束，还原点火系统与引擎本体的实际安装位置关系，确保整体装配不存在干涉问题，各部件的相对位置符合车用引擎的实际布局逻辑。材质与渲染阶段，针对金属缸体、橡胶管路、塑料点火组件、密封垫片等不同材质的部件，分别赋予对应的材质属性，调整金属部件的粗糙度、反光度参数还原铸铁与铸铝件的哑光金属质感，对橡胶管路做哑光深色处理，对塑料电气部件调整表面光泽度匹配工程塑料的视觉特征，渲染输出的效果图可清晰展示引擎与点火系统的整体布局与各部件的外形特征。结构设计层面完整还原了小排量汽油引擎的点火系统布局，包含分电器、点火线束连接位、点火模块固定位、与缸体的连接定位结构等核心部分，可直观展示该款引擎点火系统的组成结构与装配关系，整体模型结构完整，细节特征清晰，可用于车用小排量引擎的结构认知、教学演示以及相关改装设计的参考使用，能够帮助使用者快速理解该款引擎点火系统与本体的配合逻辑，掌握小排量车用内燃机的基础结构组成。
