双缸立式往复蒸汽机结构设计模型

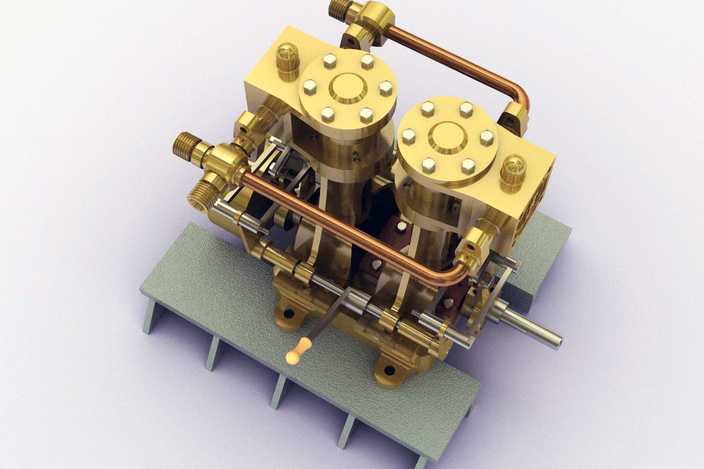

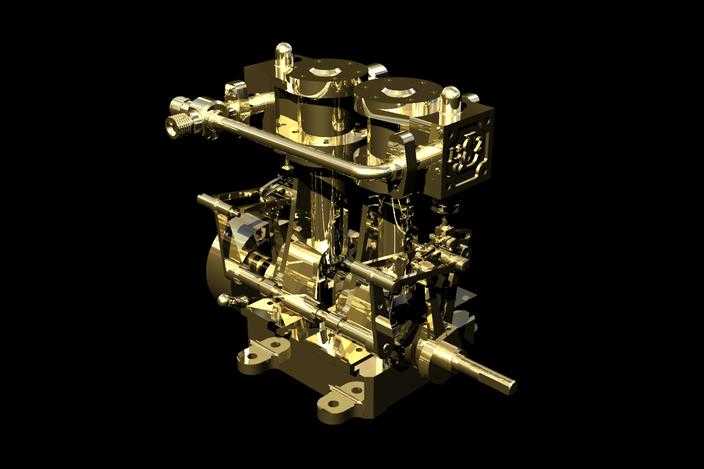

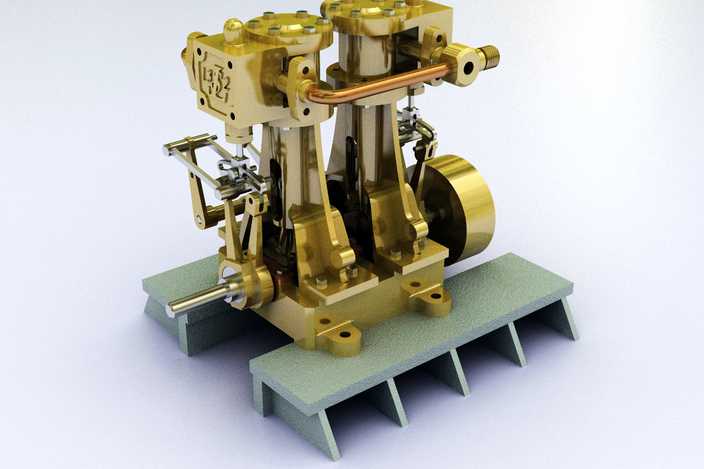

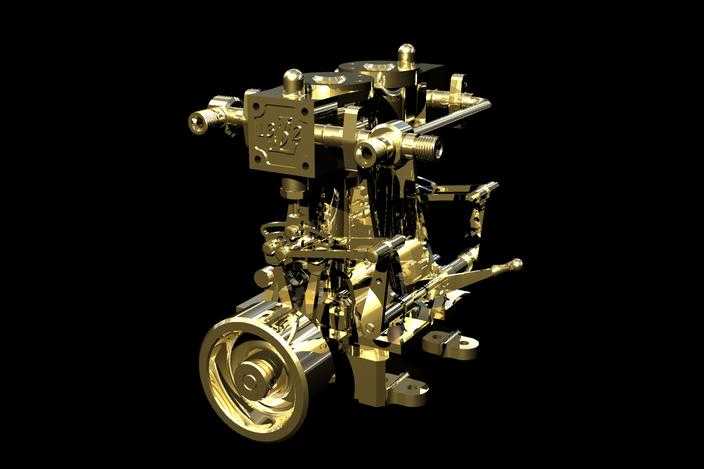

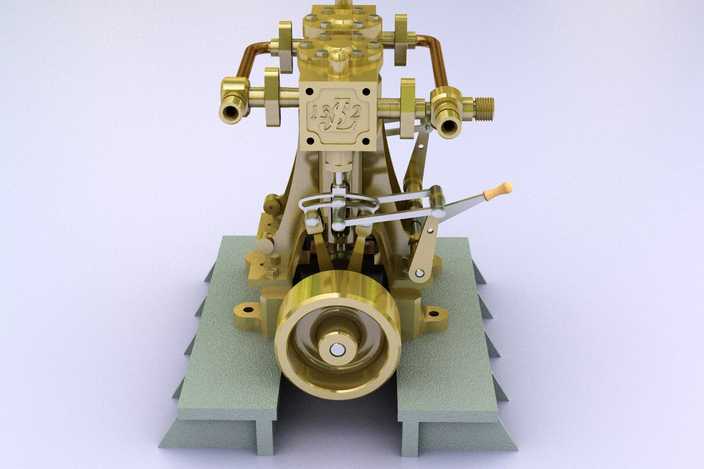

本模型为双缸立式往复蒸汽机的高精度三维设计成果，建模阶段严格遵循复古蒸汽机的真实机械原理与尺寸比例，对每一处结构细节进行了还原搭建。整体建模采用实体特征建模与装配约束结合的方式，先分别完成单个汽缸组件、活塞连杆机构、曲轴飞轮组、配气阀组件、底座机架的独立零件建模，再通过同轴约束、面贴合约束、运动副限位完成整体装配，确保各活动部件的运动逻辑符合真实蒸汽机的运行规律，可直观演示双缸交替做功驱动曲轴转动的完整动力传递过程。材质渲染阶段针对不同部件的材质特性做了精细化区分：汽缸主体、连杆、曲轴、飞轮等金属受力部件采用抛光黄铜材质，调整金属粗糙度、反射光泽度参数还原老式铜质机械的温润金属质感，表面添加细微的使用磨损纹理提升真实感；输气管路采用紫铜材质，通过调整金属色彩偏向与氧化做旧效果，还原铜质管路长期使用后的色泽变化；安装底座采用灰绿色铸铁质感材质，添加细微的铸造砂面纹理与边角磕碰痕迹，还原老式机械底座的厚重工业质感。结构设计上采用双缸立式并列布局，两个汽缸垂直布置于底座上方，通过共用的曲轴结构输出动力，相比单缸蒸汽机动力输出更平稳，配气机构采用侧置滑阀结构，通过连杆与曲轴联动实现进排气的时序控制，飞轮布置于曲轴侧端用于储存转动惯量，保障曲轴转动的连续性，底座采用带加强筋的一体式铸造结构，下方设置多道支撑筋提升整体机架的结构强度，安装脚预留固定孔位可模拟实际安装固定场景。设计过程中重点考量了机械结构的运动合理性，对活塞行程、连杆长度、曲轴偏心距的参数做了匹配校准，避免运动过程中出现结构干涉，同时对各部件的连接结构做了细节还原，包括汽缸盖的紧固螺栓、连杆的铰接销轴、管路的连接接头等细小结构都做了等比例建模，完整呈现了老式往复蒸汽机的精密机械结构特征，可用于机械原理演示、复古动力装置结构参考、工业设计素材使用。
