DNEPR-11摩托车发动机曲轴箱结构模型

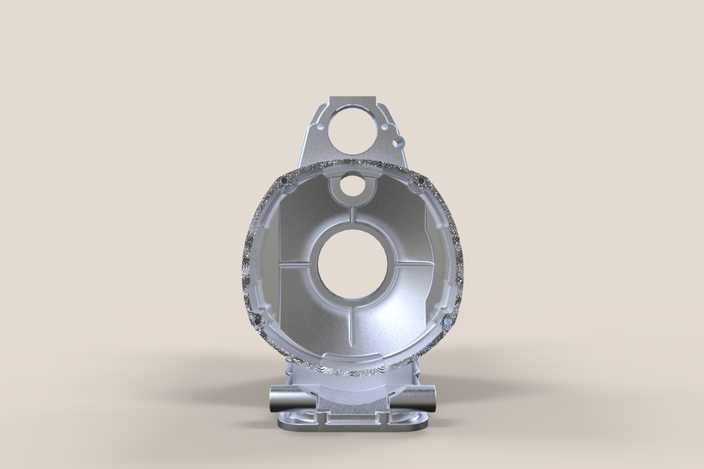

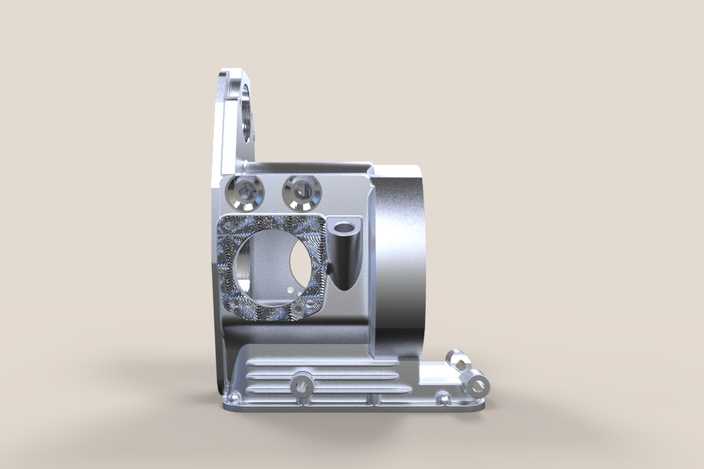

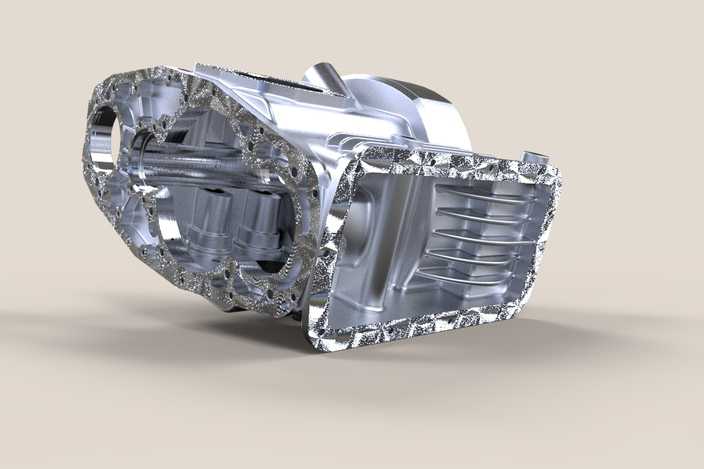

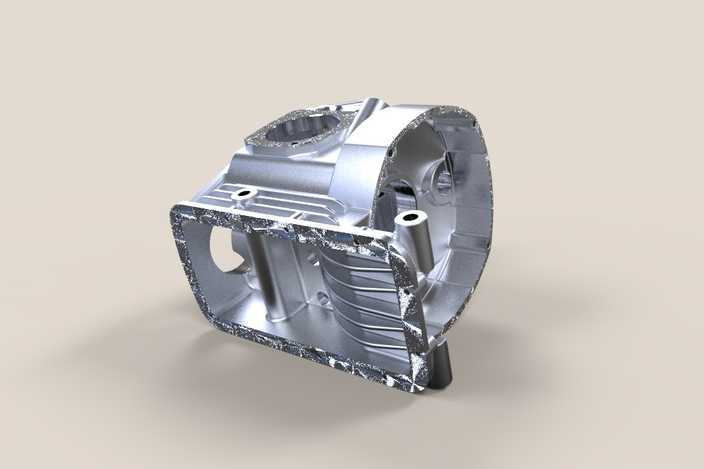

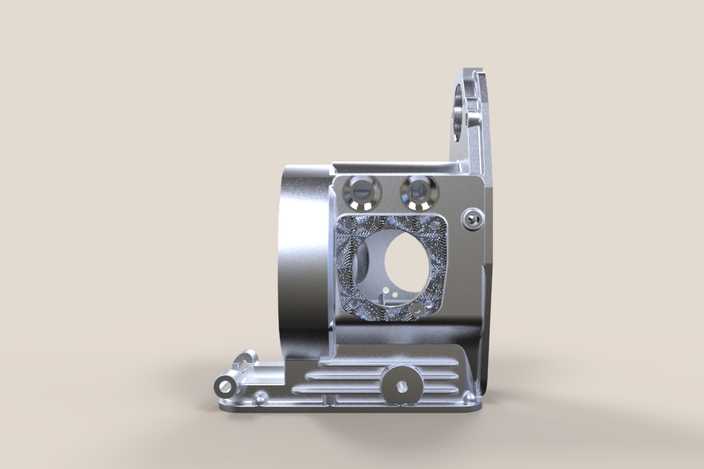

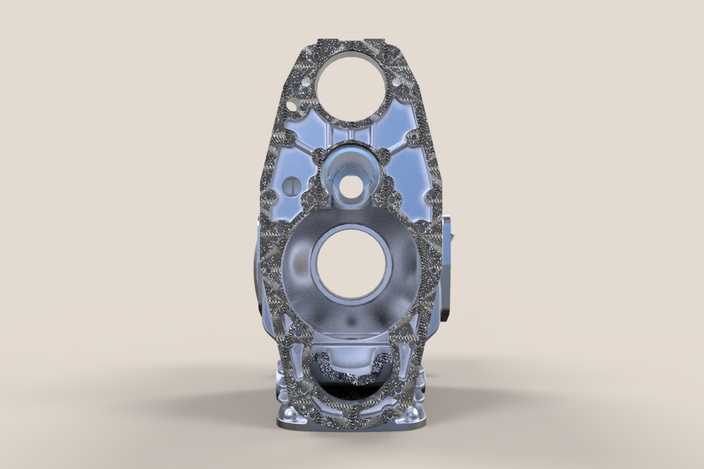

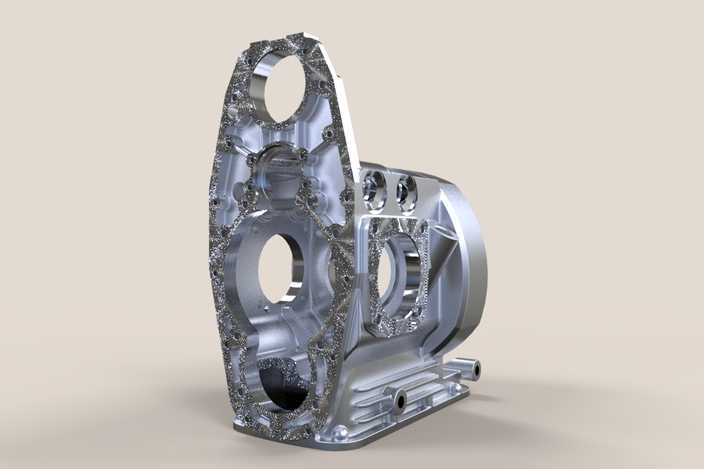

本模型为DNEPR-11摩托车发动机曲轴箱的三维结构设计，建模过程参考互联网公开的同型号发动机装配结构完成，采用SolidWorks软件进行全参数化建模，完整还原了曲轴箱作为发动机核心承载壳体的全部结构特征。建模阶段首先搭建曲轴箱的整体基准坐标系，依据曲轴、轴承、传动齿轮等配套部件的装配尺寸，确定箱体各轴孔的中心距、孔径公差与安装定位面的位置精度，先通过拉伸、旋转特征构建箱体的主体毛坯轮廓，再对曲轴安装腔、轴承座孔、传动件避让腔、润滑油道预留位等内部腔体进行切除特征建模，确保各腔体的空间位置能够匹配对应运动部件的行程范围，避免运行过程中出现干涉问题。针对箱体外部的安装凸台、连接螺孔、散热加强筋、附件安装位等细节结构，采用凸台拉伸、异型孔向导、筋特征逐一完成建模，所有螺孔的位置、规格均参考同类型摩托车曲轴箱的通用安装标准设定，保证箱体与缸体、侧盖、油泵等周边部件的装配兼容性。材质渲染阶段为模型赋予铸铝合金材质，还原了量产曲轴箱经机加工后的金属质感，对轴承座孔、安装结合面等精加工部位设置更高的反光度与更细腻的表面粗糙度参数，对箱体非加工的铸造外壁保留轻微的颗粒质感，区分不同加工区域的表面特征，同时对箱体剖分面的密封槽、定位销孔等密封定位结构做了细节强化，清晰展示密封结构的设计形式。设计过程中重点考量了曲轴箱的结构强度与轻量化平衡，在轴承座、曲轴支撑等受力较大的部位设计了加厚的加强筋结构，在非受力的腔体侧壁做了合理的壁厚减薄，既保证箱体能够承受曲轴运转、动力传递过程中的交变载荷，也尽可能控制箱体的整体重量。模型完整呈现了曲轴箱的内部腔体布局、外部安装接口、各轴系的穿设位置，能够直观展示发动机曲轴箱的装配逻辑与结构设计要点，可用于摩托车发动机结构教学、同类型曲轴箱的设计参考以及三维装配演示使用。
