碳纤维车用扰流板三维结构设计

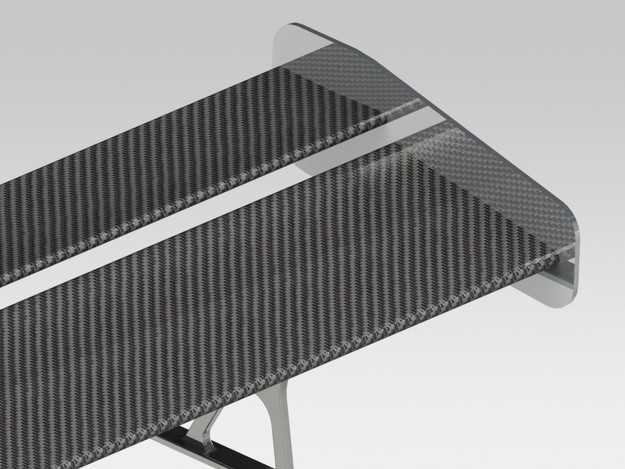

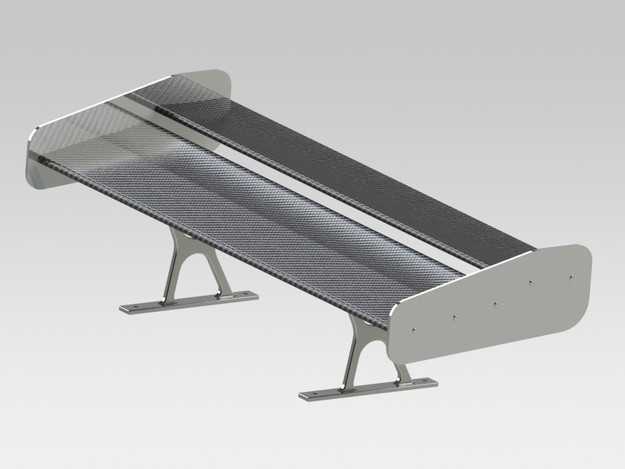

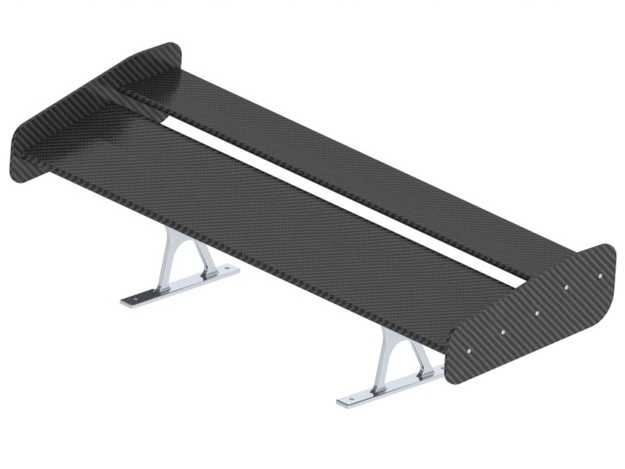

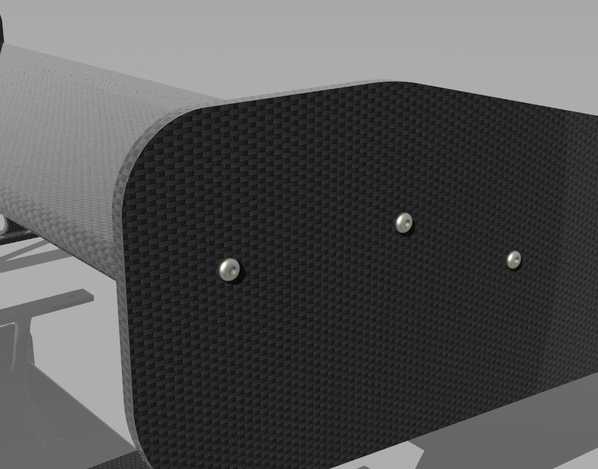

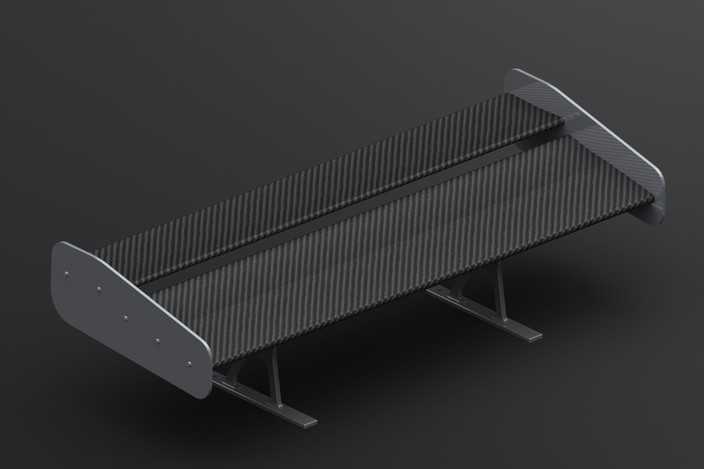

本作品为车用碳纤维扰流板的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化结构搭建，首先基于空气动力学基础原理确定扰流板的整体轮廓参数，将主翼面的弦长、弧度、安装倾角作为核心设计变量，通过曲面建模工具完成主翼面的顺滑曲面构建，保证翼面弧度能够在车辆高速行驶时引导气流走向，产生合适的下压力抵消车辆升力，提升行驶稳定性。模型结构上完整还原了碳纤维扰流板的组成部分，包括碳纤维材质的主翼主体、两端的金属固定端板、下方的两组金属支撑脚以及底部的安装固定底座，各部件之间的装配关系完全按照实际装车的连接逻辑搭建，端板上的固定孔位、支撑脚与翼面的连接结构、底座的安装平面都做了精准的细节还原，没有出现结构干涉或者装配错位的问题。材质渲染阶段针对不同部件的材质特性做了区分设置，主翼面采用碳纤维纹理材质，还原碳纤维编织纹路的细腻质感与哑光偏亮的特殊反光效果，金属端板、支撑脚与底座采用哑光金属材质，模拟航空铝合金的磨砂金属质感，同时在渲染场景中添加了模拟气流的流线元素，直观展现扰流板工作时的气流走向，突出产品的空气动力学功能属性。设计过程中充分考虑了实际生产与装车的可行性，支撑脚的倾斜角度经过反复调整，既保证对主翼面的支撑强度，又避免遮挡气流影响扰流效果，端板的造型做了圆角过渡处理，避免尖锐边角带来的安全隐患，同时兼顾外观的流畅美观。整体模型曲面顺滑无破面，结构细节完整，装配逻辑合理，既可以作为汽车改装配件的设计参考，也可用于空气动力学相关的教学演示、改装方案展示等场景，模型的参数化结构支持后续根据不同车型的安装需求调整尺寸参数，快速适配不同车型的改装使用需求。
