四旋翼航拍作业无人机整机结构设计

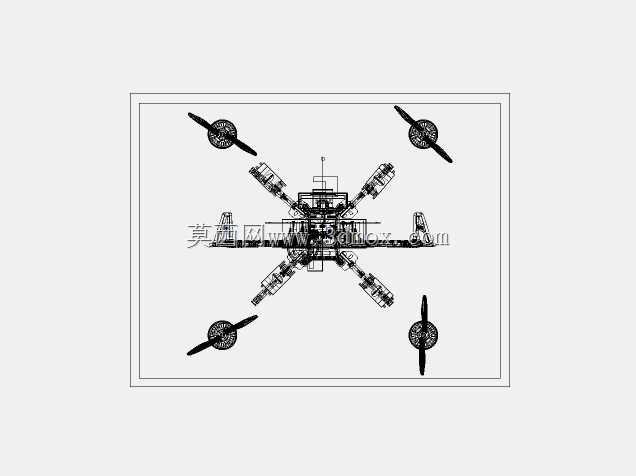

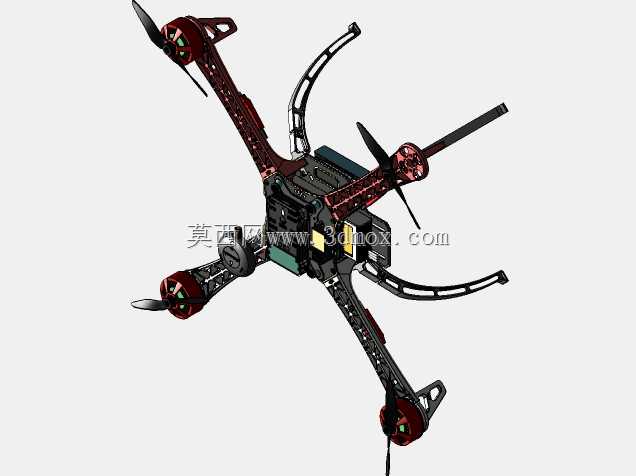

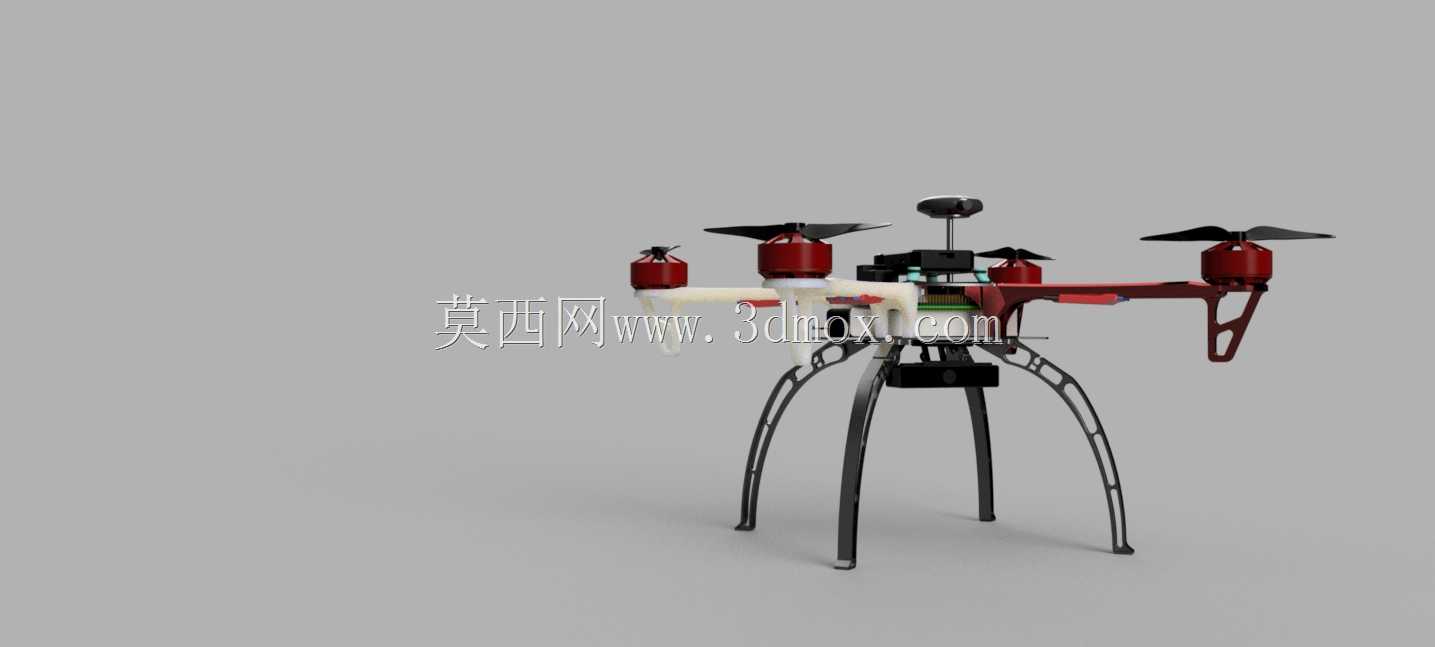

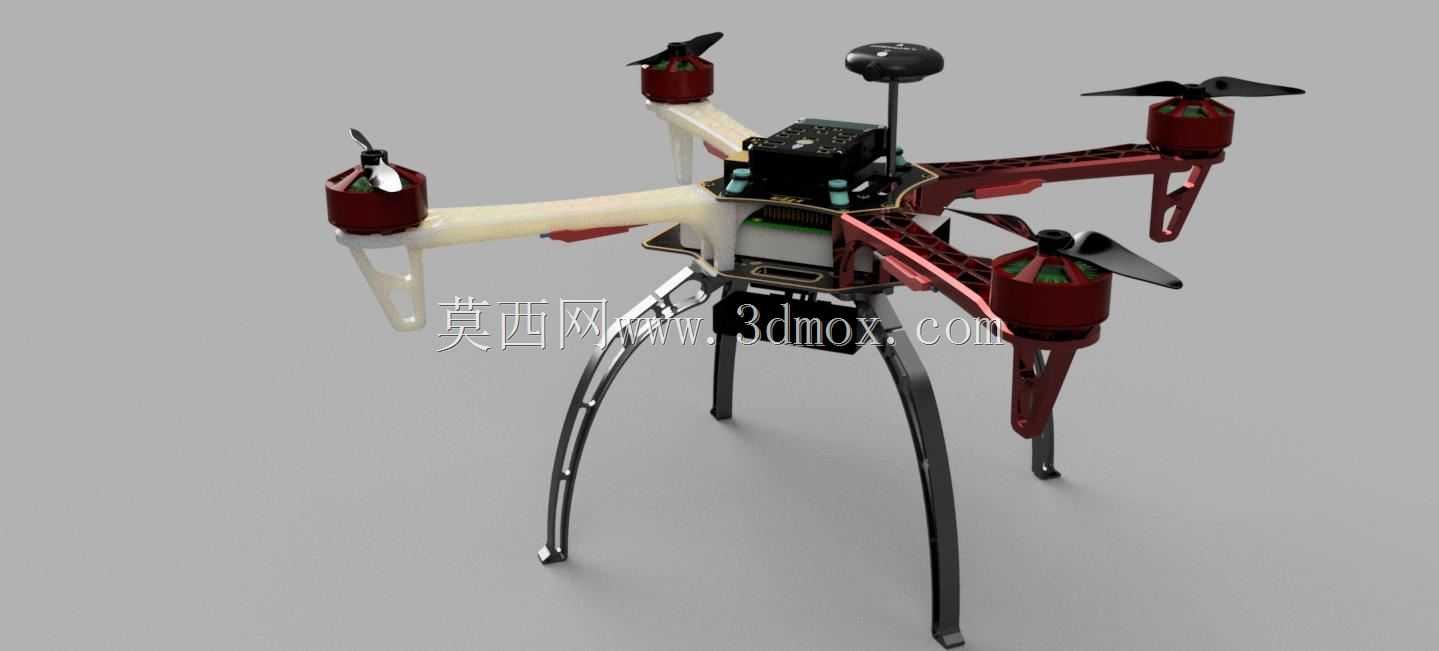

这款四旋翼无人机整机结构设计，面向低空航拍测绘、小型物资短途投送、户外巡检作业等多场景使用需求，整机采用四轴X型布局，在飞行稳定性与机动灵活性之间取得了良好平衡，能够适配户外复杂气象条件下的常态化作业需求。从实际用途出发，该设计可搭载轻量化航拍相机、环境监测传感器等小型任务载荷，完成小范围地形测绘、农林植保巡查、电力线路巡检、应急现场空中侦查等作业任务，相比同级别固定翼飞行器，具备垂直起降、空中悬停、低速巡航的能力，对起降场地要求极低，适合在山地、楼宇间、林间等复杂空域开展作业。在功能特性层面，整机集成了飞行控制模块、GPS定位模块、电源模块、动力系统与减震缓冲结构，四个机臂末端搭载无刷动力电机搭配螺旋桨，可提供充足的飞行动力，机身上部预留的GPS模块安装位搭配带支架的固定结构，能够有效降低机身金属部件对定位信号的遮挡干扰，保障飞行过程中定位精度与姿态稳定；机身中部的设备安装舱可容纳飞控板、电池等核心部件，配套的减震器结构能够过滤飞行过程中电机运转产生的高频振动，避免振动传递至任务载荷影响成像精度或传感器数据准确性。设计思路上，整机采用机臂与中心机架分体式装配结构，其中两个机臂采用浅色轻量化工程塑料材质，另外两个机臂采用高强度复合材质，兼顾结构强度与整机自重控制，既能够保障飞行过程中机臂的结构刚性，避免高速飞行时机臂震颤影响飞行姿态，又能尽可能降低整机自重，提升有效载荷能力与续航表现。起落架采用高韧性金属弯杆结构，向外倾斜延伸形成稳定的支撑三角，着陆时能够通过自身结构形变吸收冲击能量，避免硬着陆时冲击力传递至机身损坏核心电子部件，同时起落架的安装高度预留了充足的下方载荷空间，可在机身底部挂载相机、投放装置等任务设备，不会在起降过程中与地面发生剐蹭。在安装边界与尺寸设计上，机臂长度经过精准核算，确保四个螺旋桨运转时不会产生气流干扰，相邻螺旋桨之间预留了足够的安全间隙，避免高速旋转时发生碰桨事故；中心机架的安装孔位按照通用飞控、电调的标准尺寸设计，可适配市面上主流的开源飞控硬件与电子调速器，降低零部件采购与替换成本；电池舱尺寸匹配常用的3300毫安时规格锂电池，安装位设置有防滑固定结构，避免飞行过程中电池移位影响整机重心。整机各部件的装配公差经过严格校核，既保证各连接部位的紧固可靠性，又预留了后期维护拆装的操作空间，日常检修时可快速完成机臂、电机、起落架等易损部件的更换，降低运维成本。
