球形变径四旋翼概念飞行器结构设计

这款概念四旋翼飞行器主打紧凑收纳与灵活作业的双重需求，核心应用场景覆盖狭小空间侦察、室内场馆巡检、复杂地形低空航拍等传统多旋翼设备难以适配的领域。日常作业中，该设备可依托紧凑的球形主体结构，在楼宇缝隙、管道内部、密林间隙等狭窄空间内完成穿行作业，搭载微型摄像、环境传感模块后，可完成灾害现场生命搜寻、工业管线漏点排查、影视拍摄特殊机位取景等实际任务，相比常规展开式四旋翼，其外凸的齿轮状防护结构可在碰撞障碍物时缓冲冲击力，避免桨叶直接接触硬物造成损坏，大幅提升复杂环境下的作业存活率。

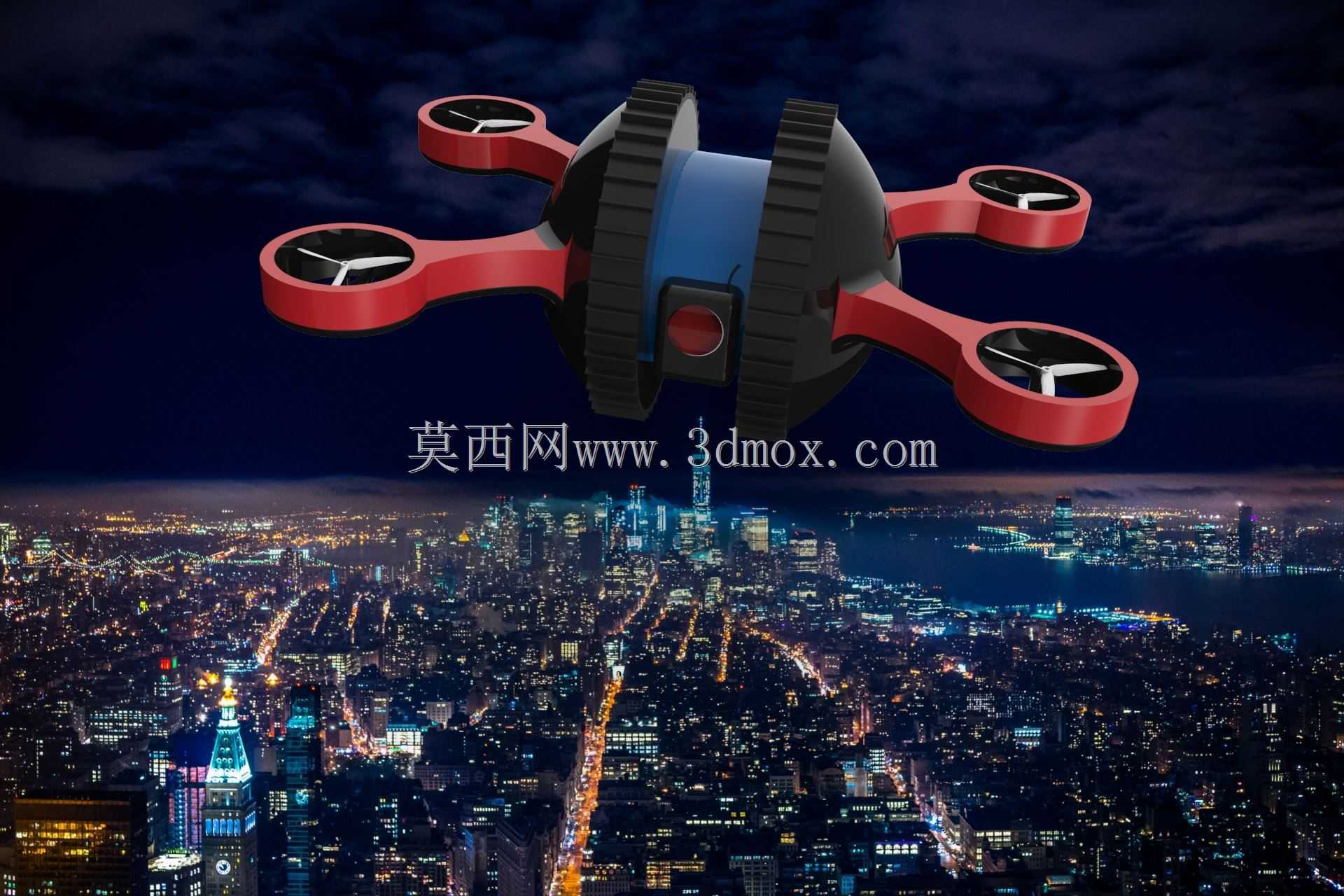

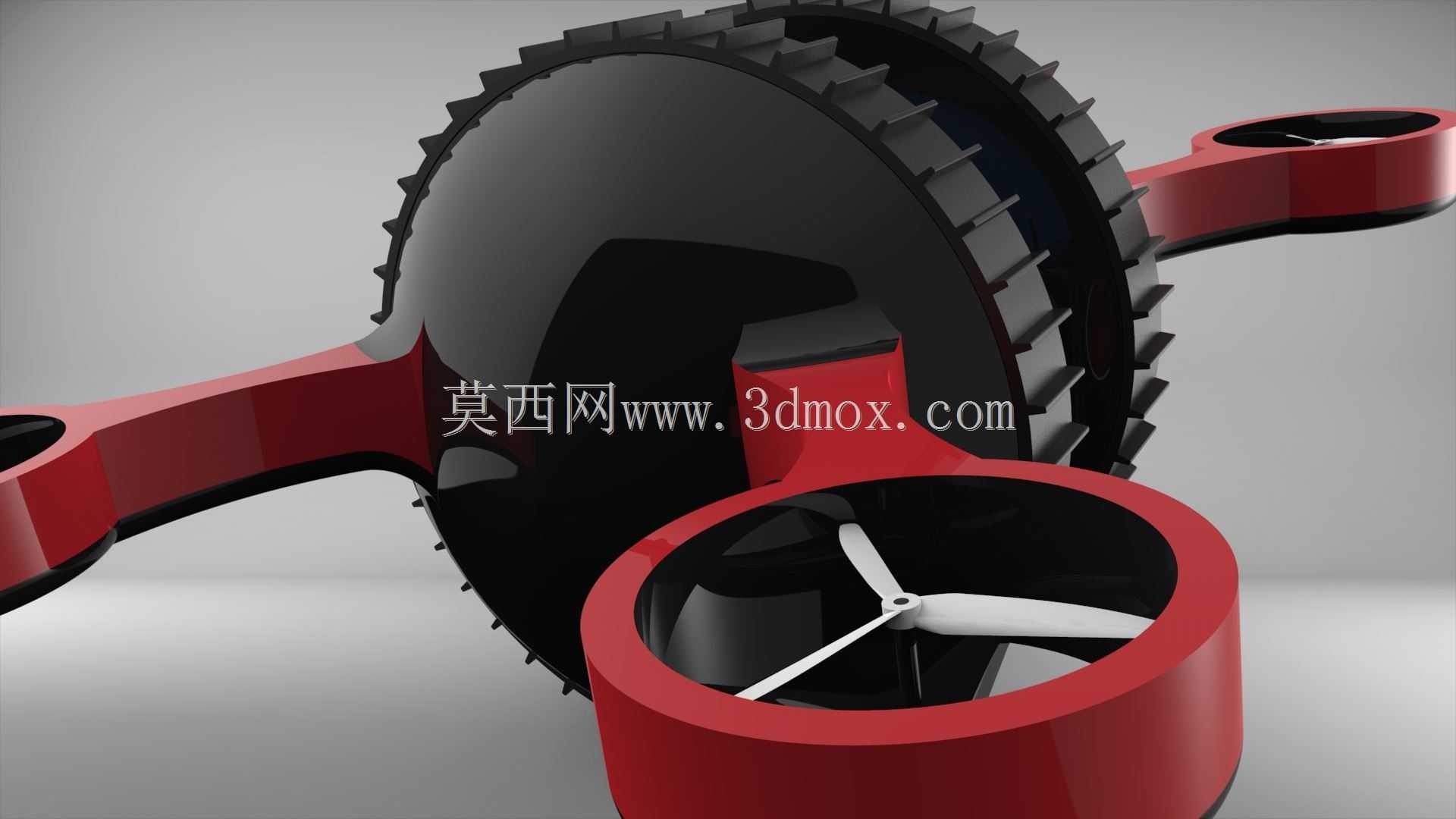

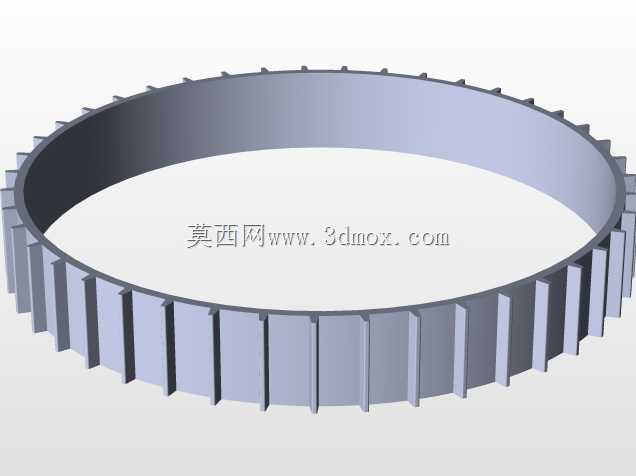

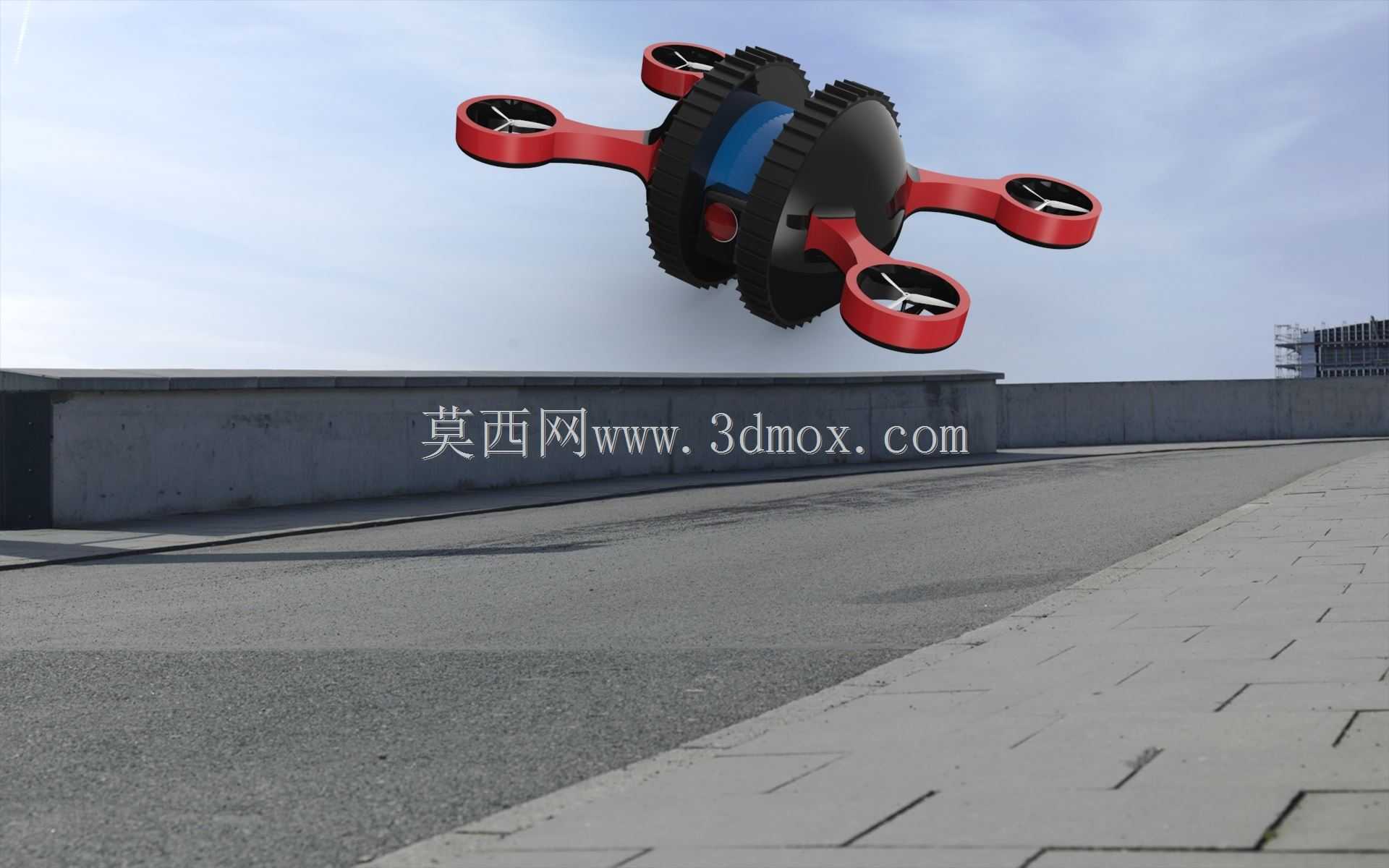

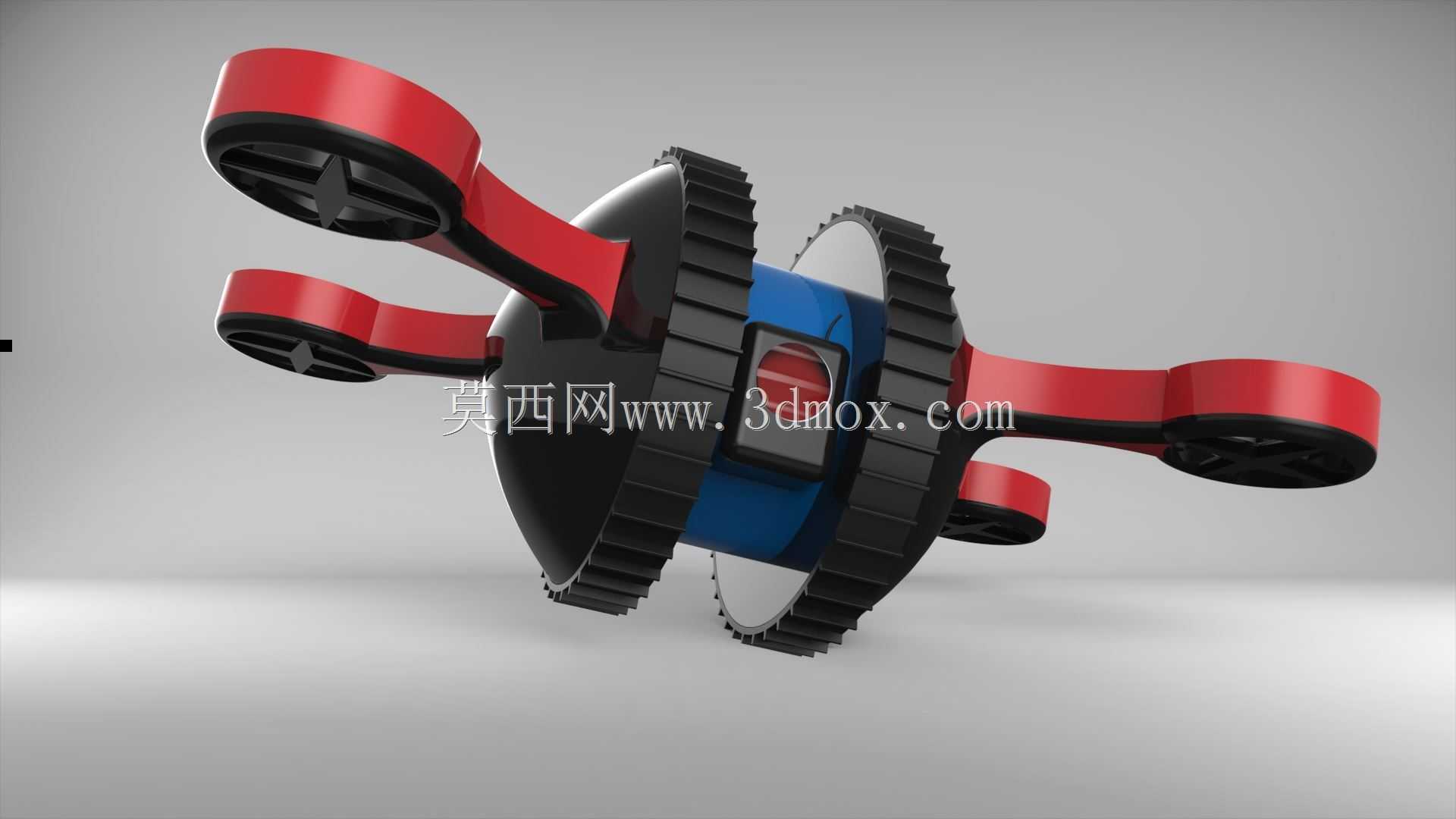

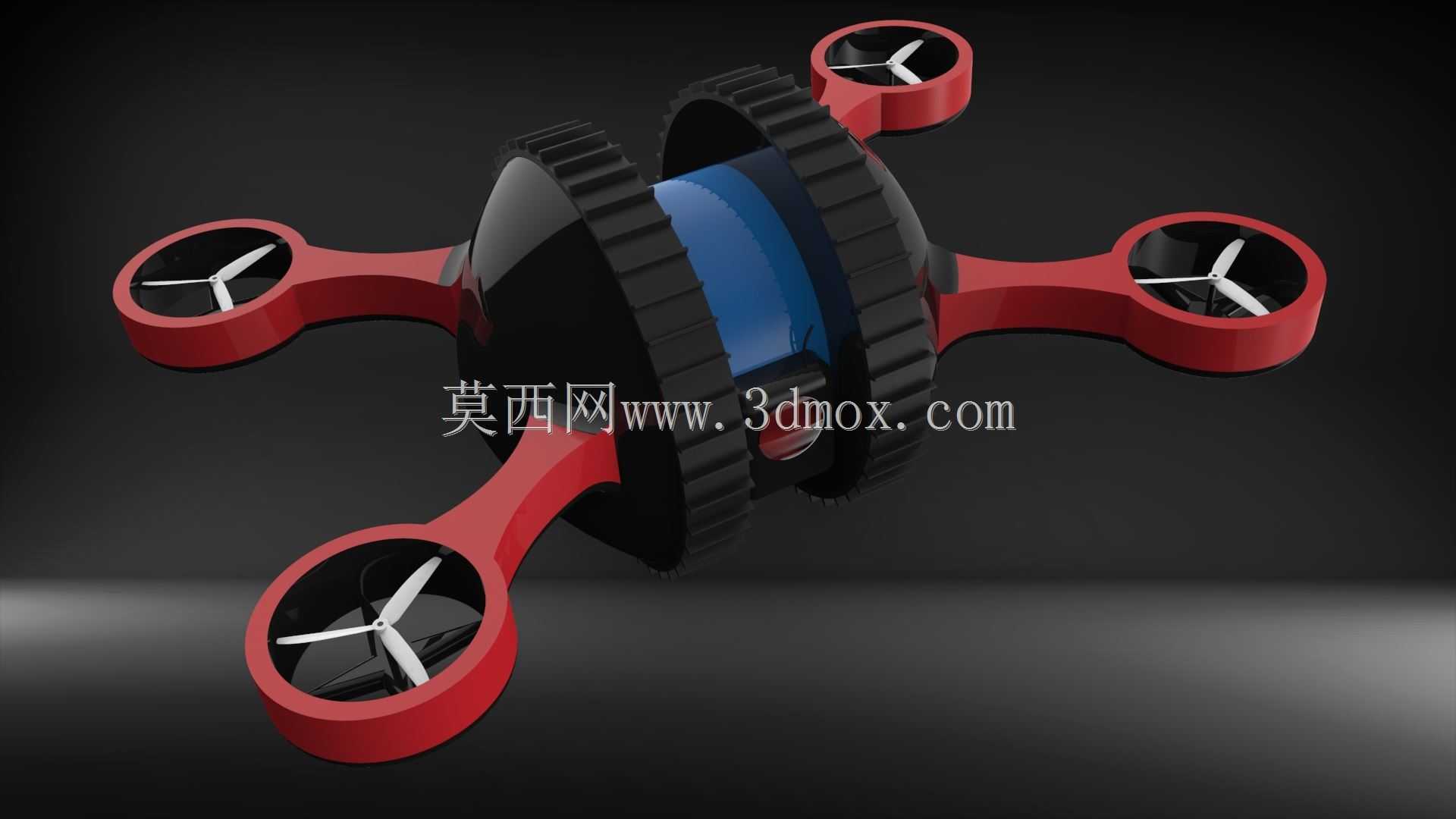

从功能特性来看，该设计采用中心球形主机舱搭配四支径向延伸的涵道式桨臂结构，主机舱内部可集成飞控主板、动力电池、信号接收模块与任务载荷，球形曲面外壳可有效降低飞行过程中的空气阻力，同时为内部电子元件提供均匀的防护支撑，避免棱角结构在磕碰时出现应力集中破损。四支桨臂采用等角度径向排布，每支桨臂末端集成独立的涵道旋翼，涵道结构可约束桨叶气流方向，提升旋翼升力效率，同时将高速旋转的桨叶完全包裹在涵道内壁范围内，杜绝作业过程中桨叶剐蹭操作人员或周边物体的安全隐患。桨臂与中心球体的连接位置集成了环形齿轮传动结构，可实现桨臂的角度收折，收纳状态下四支桨臂可转动贴合至球体表面，将整体收纳体积压缩至接近球体本身的尺寸，大幅降低设备携带与存放的空间占用，展开时齿轮结构可同步锁止桨臂角度，保证飞行过程中桨臂的结构刚性，避免飞行振动导致桨臂移位影响飞行稳定性。

从设计思路层面，该方案打破了传统四旋翼固定X型或十字型机架的固化思维，将收纳便捷性与作业安全性作为核心设计目标，中心球体的直径控制在180毫米范围内，展开状态下相邻桨臂末端的最大间距为360毫米，收纳状态下整体最大外径不超过200毫米，可轻松放入常规背包侧袋或小型收纳盒中。安装边界方面，中心球体底部预留了标准的载荷安装接口，可适配重量不超过150克的微型摄像模块、气体传感模块或喊话装置，接口采用快拆式设计，无需额外工具即可完成任务载荷的更换，适配不同场景的作业需求。机身外壳采用轻质高强度工程塑料材质，整体空机重量控制在220克以内，搭配常规容量锂电池可实现8至10分钟的连续作业，满足短距离、小范围的灵活作业需求，桨臂末端的涵道结构与中心球体的防护齿轮采用一体化成型设计，减少装配零件数量的同时提升了整体结构的抗冲击性能，即使在低空坠落或轻度碰撞的情况下，也能有效保护内部核心元件与旋翼结构不受损坏。
