多自由度桌面级视觉机械臂结构设计方案

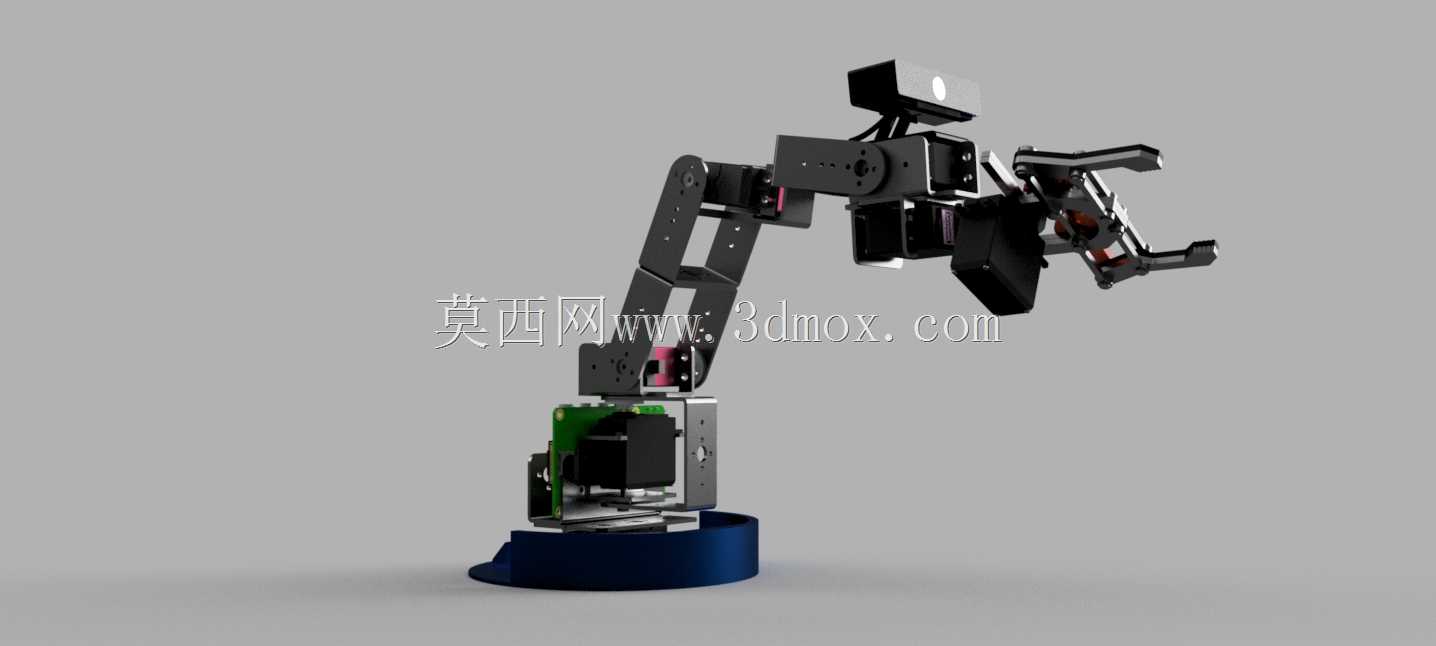

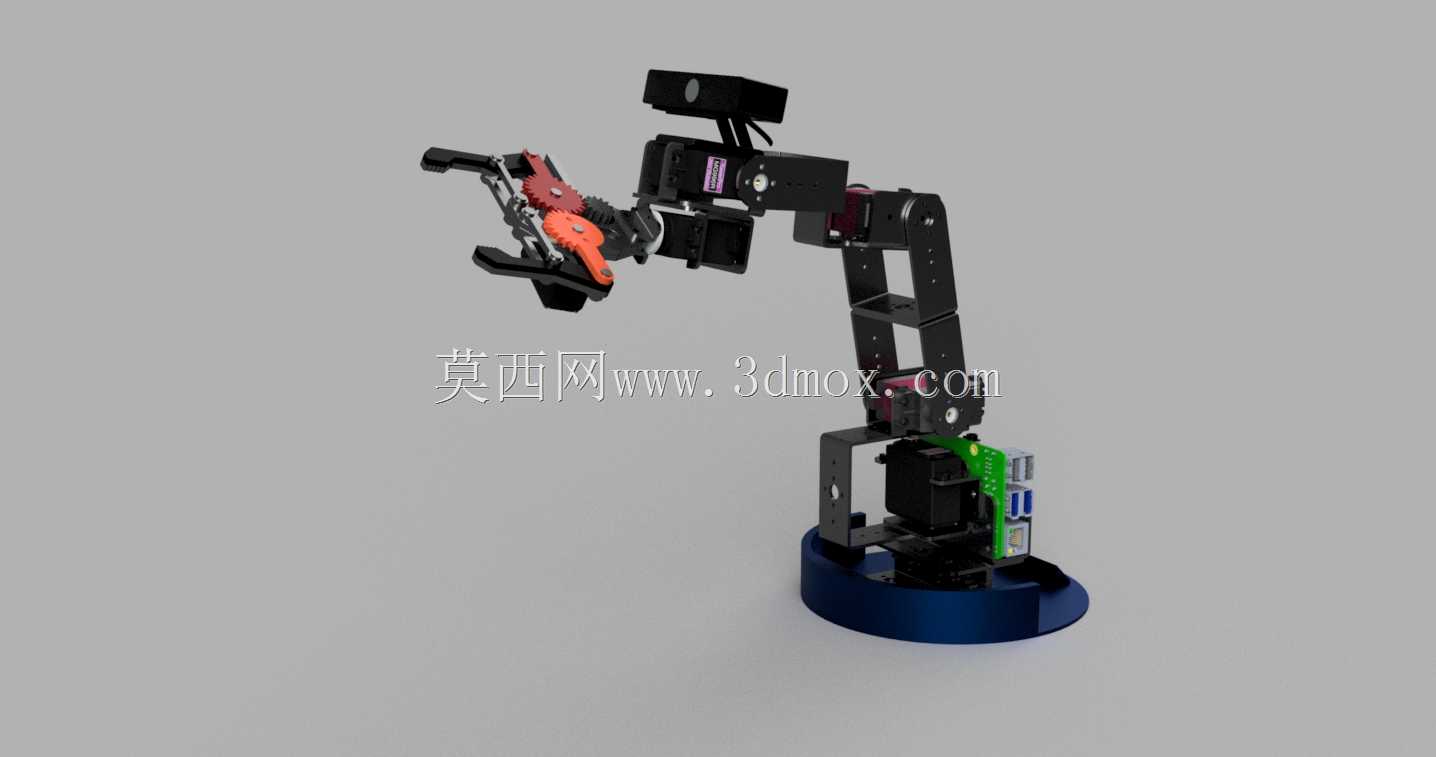

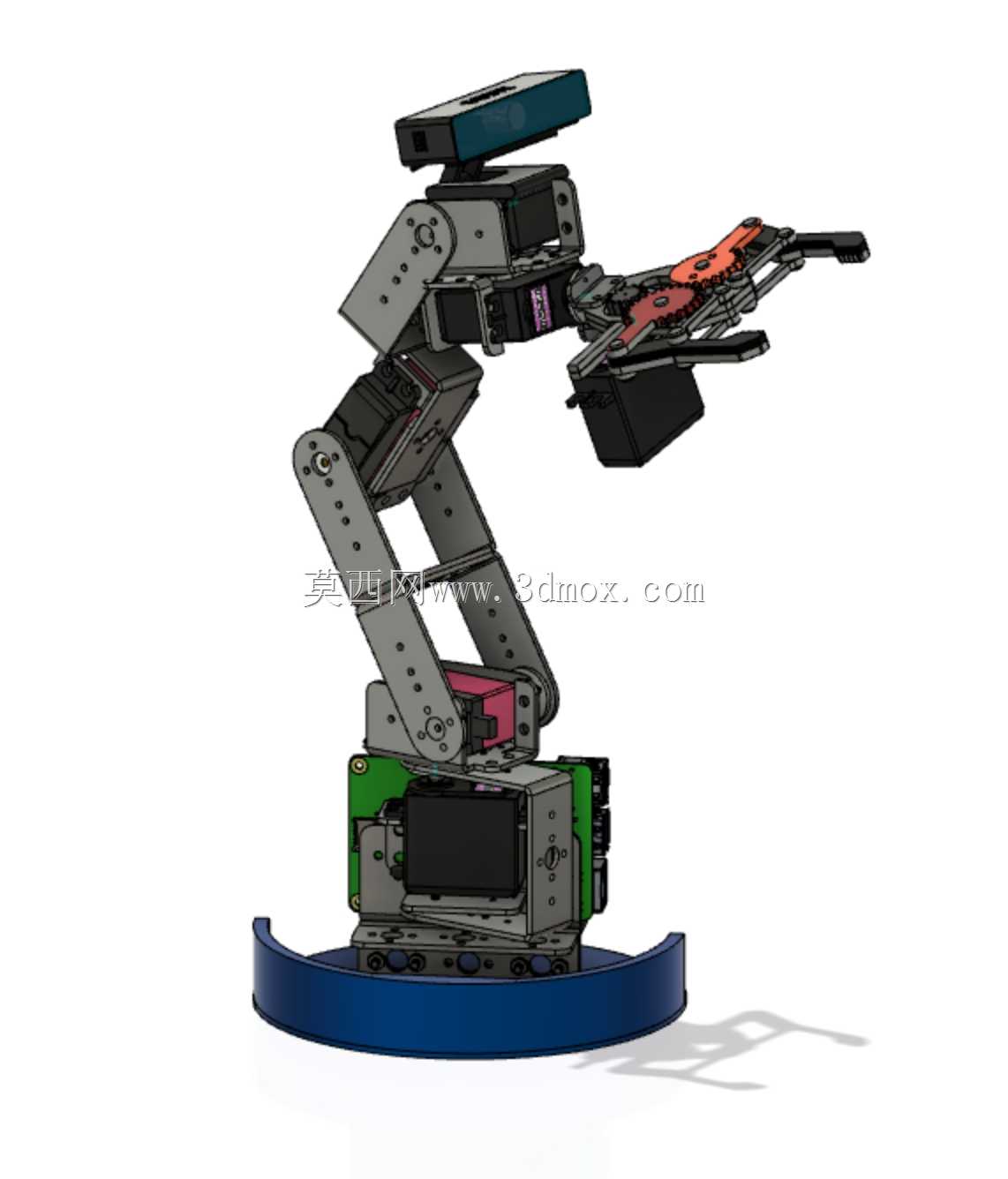

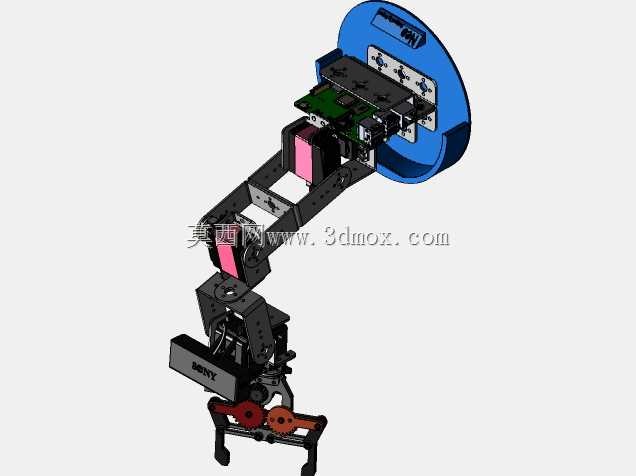

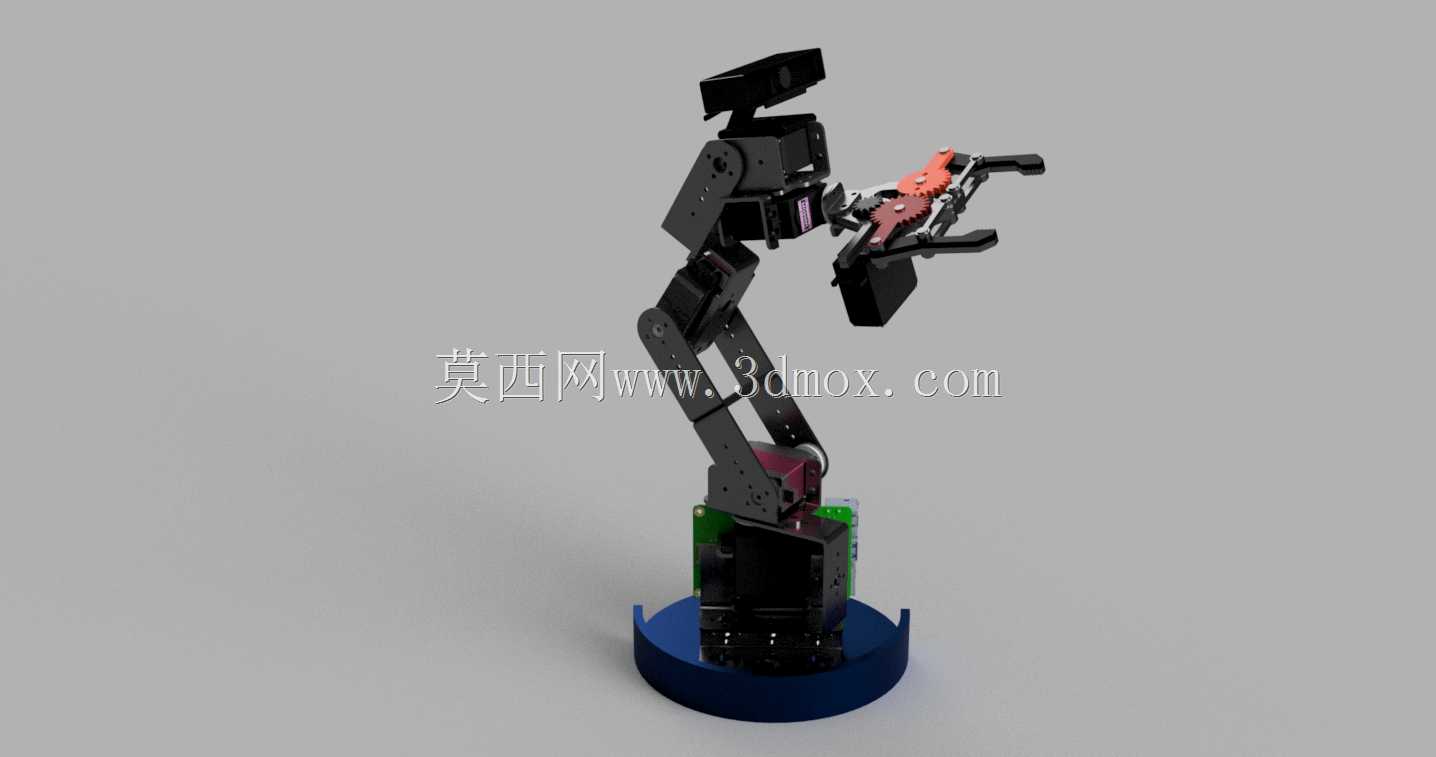

这款多关节机械臂的结构设计，最初是面向桌面级轻载作业场景做的方案适配，日常可覆盖实验室小型物料分拣、教学实训演示、桌面工位小件搬运、视觉定位抓取这类常见需求，底座采用圆形法兰式安装结构，安装固定时仅需在工作台面预留对应螺栓孔位即可完成固定，整体安装边界占用台面直径不超过200毫米，竖直方向伸展最大高度约450毫米，水平方向最大作业半径覆盖380毫米范围，完全适配常规桌面工位的空间尺度，不会占用过多操作空间。设计阶段优先考虑了关节传动的精度保持性，每个旋转关节都匹配了对应扭矩的伺服驱动单元，从底座回转关节到腕部旋转关节，依次做了负载力矩校核，底座回转关节可承受整机伸展状态下的最大偏载力矩，大臂、小臂关节的传动结构做了走线隐藏设计，所有动力线、信号线都从关节内部空腔穿过，避免作业过程中线缆剐蹭周边设备，也能减少线缆外露带来的老化磨损问题。末端执行器采用平行夹爪结构，夹持行程可覆盖0到65毫米的小件尺寸，夹爪内侧预留了防滑垫安装槽，可根据抓取物料的材质更换不同摩擦系数的接触垫，适配塑料、金属、纸质等不同表面特性的物料抓取需求。臂身主体结构采用轻量化铝合金板材拼接设计，在保证关节连接刚度的前提下尽可能降低运动部件自重，减少伺服单元的负载冗余，提升关节响应速度。腕部位置预留了标准安装孔位，可直接搭载小型视觉采集模块，配合开源控制板就能实现视觉定位抓取、颜色识别分拣这类进阶功能，视觉模块的安装角度可根据作业需求做俯仰调节，不需要额外设计转接支架。关节处的限位结构做了软、硬双重限位设计，机械硬限位可避免关节超程转动造成的结构碰撞，软件层面可根据实际作业范围自定义关节转动角度区间，适配不同工位的作业边界要求。底座内部预留了驱动板、控制板的安装空间，所有电气元件都可集成在底座空腔内，不需要额外外置控制箱，进一步缩小整套设备的占用空间。夹爪的开合驱动采用独立舵机控制，夹持力可通过电流阈值做调节，避免夹持易碎小件时出现夹损问题。整套结构的连接紧固件都采用标准内六角螺丝，后期维护拆解时不需要特殊工具，关节处的轴承选型都采用通用标准件，替换采购十分便捷。臂身的运动学建模完全符合常规串联机械臂的D-H参数规则，导入仿真软件后可直接做运动路径仿真、干涉检查，不需要额外做参数修正，对于教学场景来说，可直接作为机器人学、机构设计课程的实操案例，学生可基于现有结构做末端执行器替换、运动算法验证等拓展实验；对于小型自动化工位来说，可直接搭配传送带做小件上下料、分拣作业，不需要对结构做大规模改动即可快速部署。
