推拉式快速压紧拨动夹结构设计

这款推拉式拨动夹是工装夹具领域应用极为广泛的手动压紧元件，在机械加工、电子装配、木工加工、五金焊接、注塑件取件定位等场景中都承担着快速固定工件的核心作用，能够在短时间内完成工件的装夹与松脱，大幅降低反复拧紧紧固件的辅助工时，适配小批量多品种的柔性生产需求，在生产线旁的临时工装、检具定位、工件组焊工位中尤为常见。

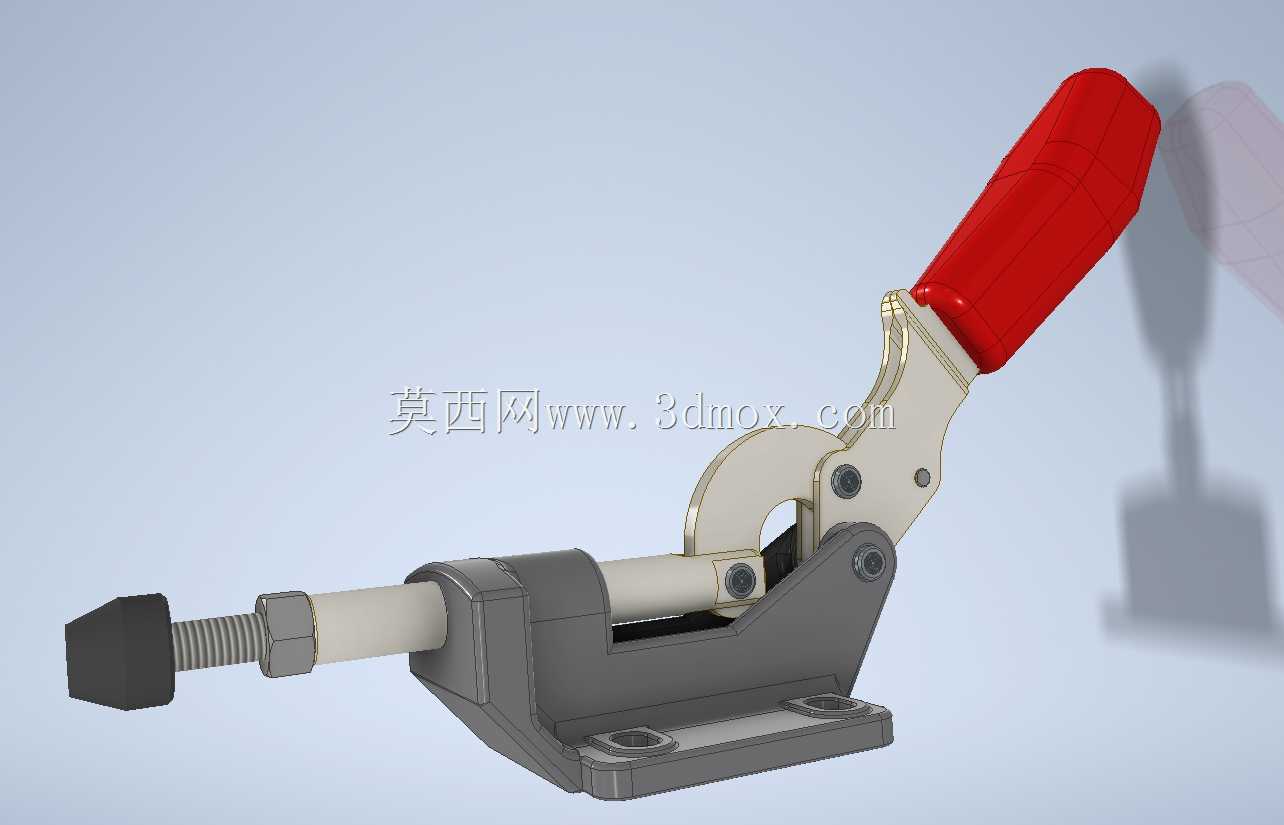

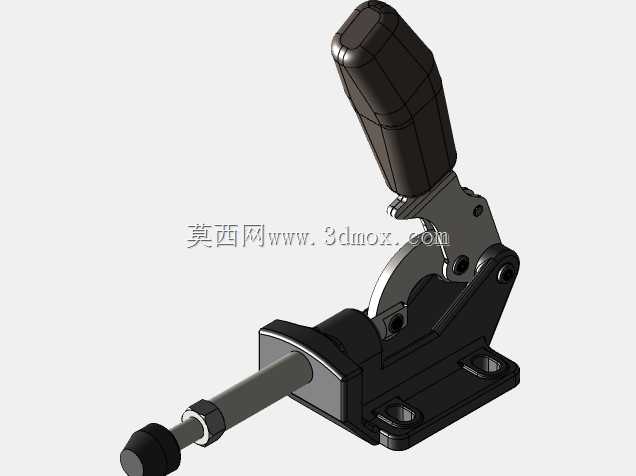

从功能特性来看，这款拨动夹采用肘节自锁结构设计，扳动红色防滑手柄即可驱动内部连杆机构越过死点，带动前端的压杆完成直线推拉动作，压头接触工件后即可形成稳定的压紧力，即便在承受一定振动的加工场景下也不会出现松脱失效的问题；松开时反向扳动手柄即可快速复位，压杆回缩后留出充足的工件取放空间，操作全程无需额外工具，单手握持即可完成全部装夹动作，操作门槛极低。前端压头采用橡胶包覆设计，既可以增大与工件接触面的摩擦力避免压紧时打滑，也能防止刚性压头刮伤工件表面，适配不同材质的工件装夹需求，压杆与底座之间设置了可调限位结构，可根据工件的厚度、装夹行程需求调整压杆伸出长度，适配不同尺寸规格的工件装夹。

在设计思路上，这款拨动夹优先考虑了操作的人机工程性，手柄采用符合手部握持曲线的弧形包覆设计，表面做防滑纹理处理，长时间操作也不易产生手部疲劳；整体结构采用模块化设计，底座、连杆、压杆、手柄等部件均可单独拆分更换，易损件维护成本极低；所有铰接转动位置都采用耐磨销轴连接，配合间隙经过精准调校，既保证转动过程无卡滞，也避免长期使用后出现过大的旷量影响压紧精度。底座采用平直安装面设计，设置两个对称的安装孔位，可通过螺栓直接固定在工装平板、工作台面或者专用夹具基板上，安装边界规整，不会与周边的其他工装部件产生干涉；整体结构紧凑，横向占用空间小，可在狭小的工装布局空间内密集布置，适配多工位同时装夹的生产需求。压杆的直线运动轨迹与安装面保持平行，压紧力方向与工件定位面垂直，不会产生侧向分力导致工件移位，保证装夹定位的一致性，重复装夹的精度可满足常规机加工、装配工序的定位要求。
