ArduinoUNORev3开发板底座结构设计

这款Arduino UNO Rev3配套底座，主要面向开源硬件开发、电子原型制作、创客项目搭建场景使用，能够为核心开发板提供稳定的物理承载与防护支撑，在桌面调试、小型智能设备集成、学生课程实验、嵌入式项目落地等场景中都能发挥实用价值。日常使用中，底座可以将开发板与安装台面隔离开，避免板底引脚直接接触金属台面造成短路风险，同时规整板件安装位置，减少调试过程中板件移位、接线拉扯导致的引脚脱焊或接线松脱问题，提升项目搭建与调试过程的稳定性。

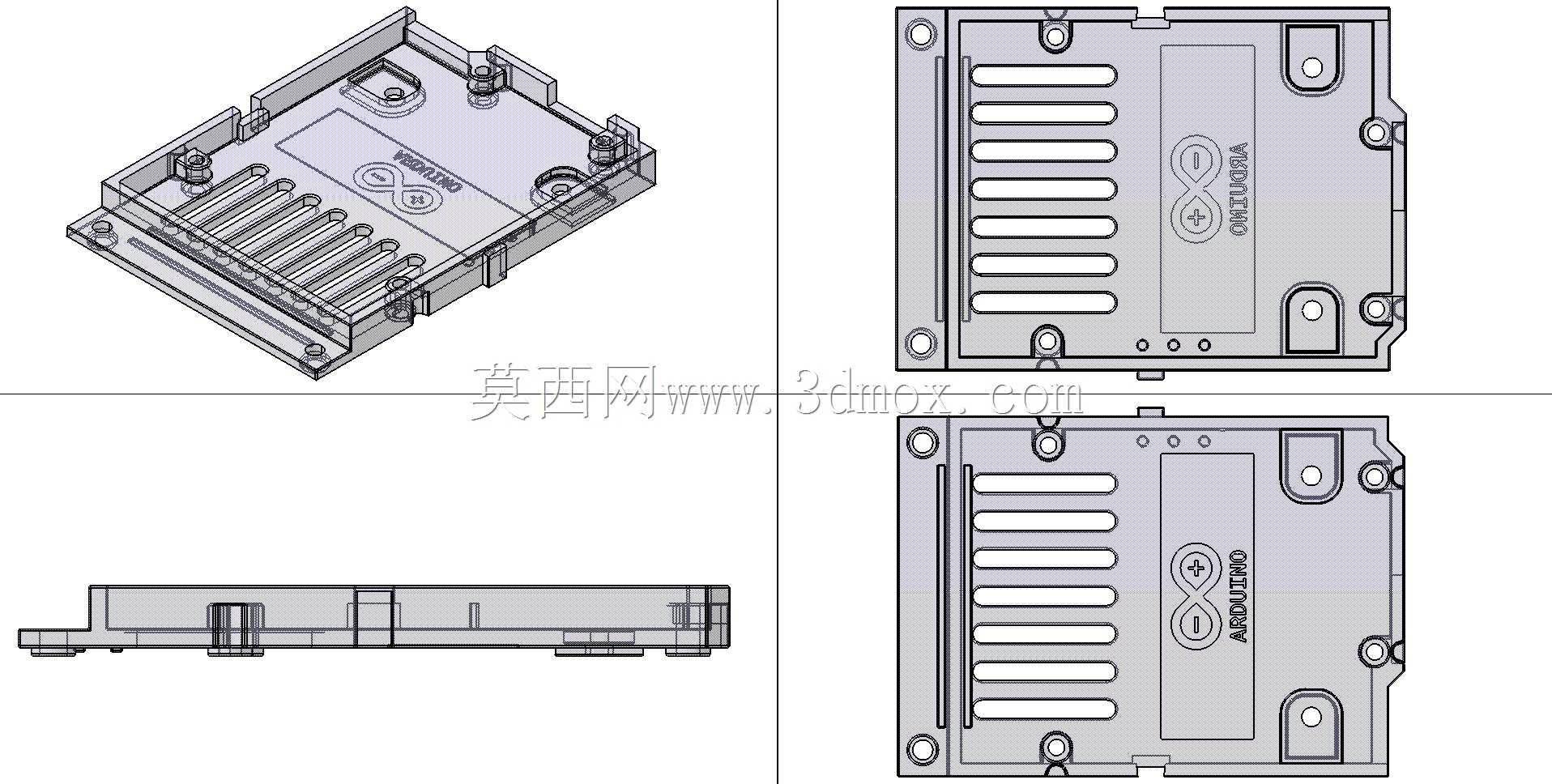

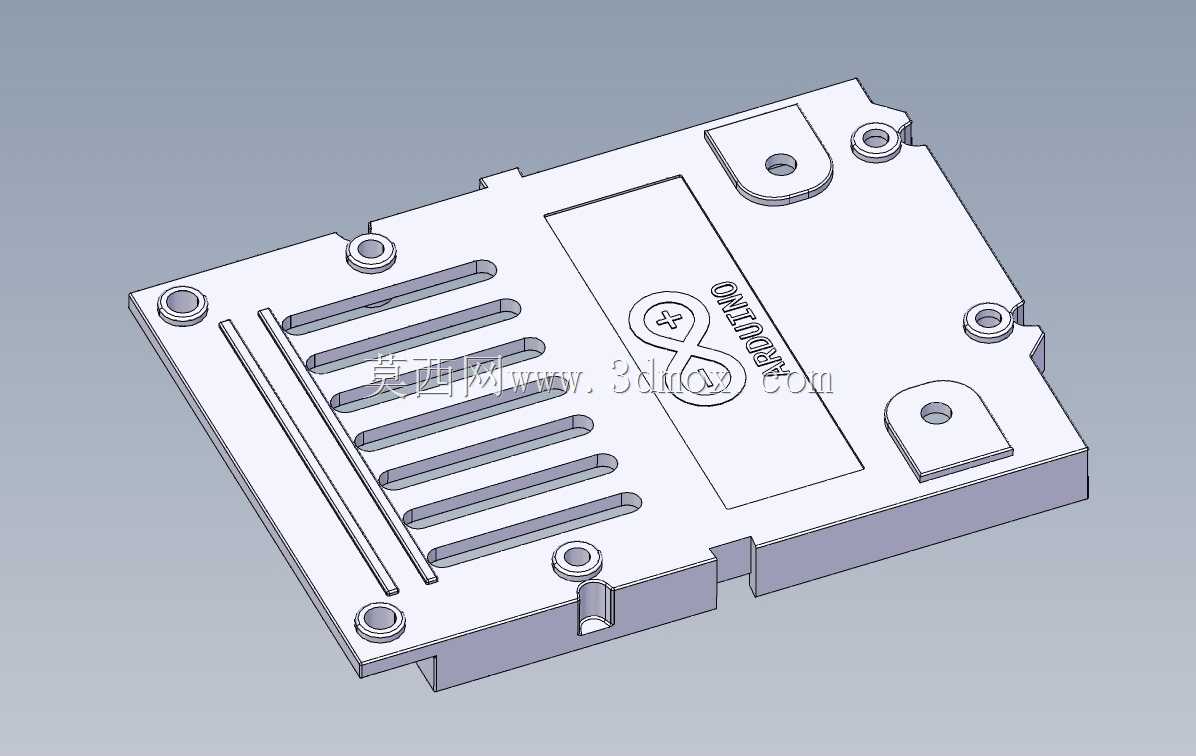

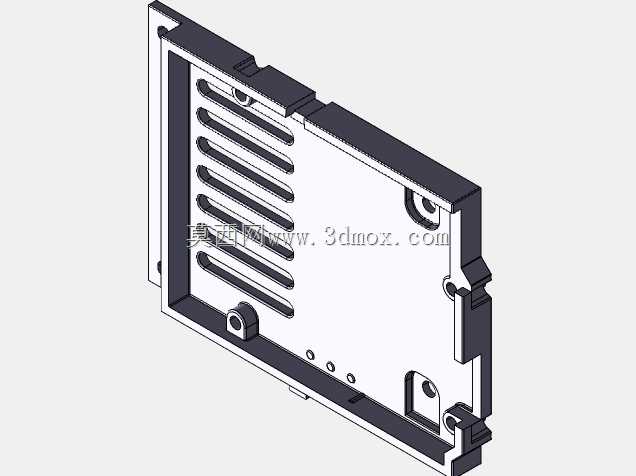

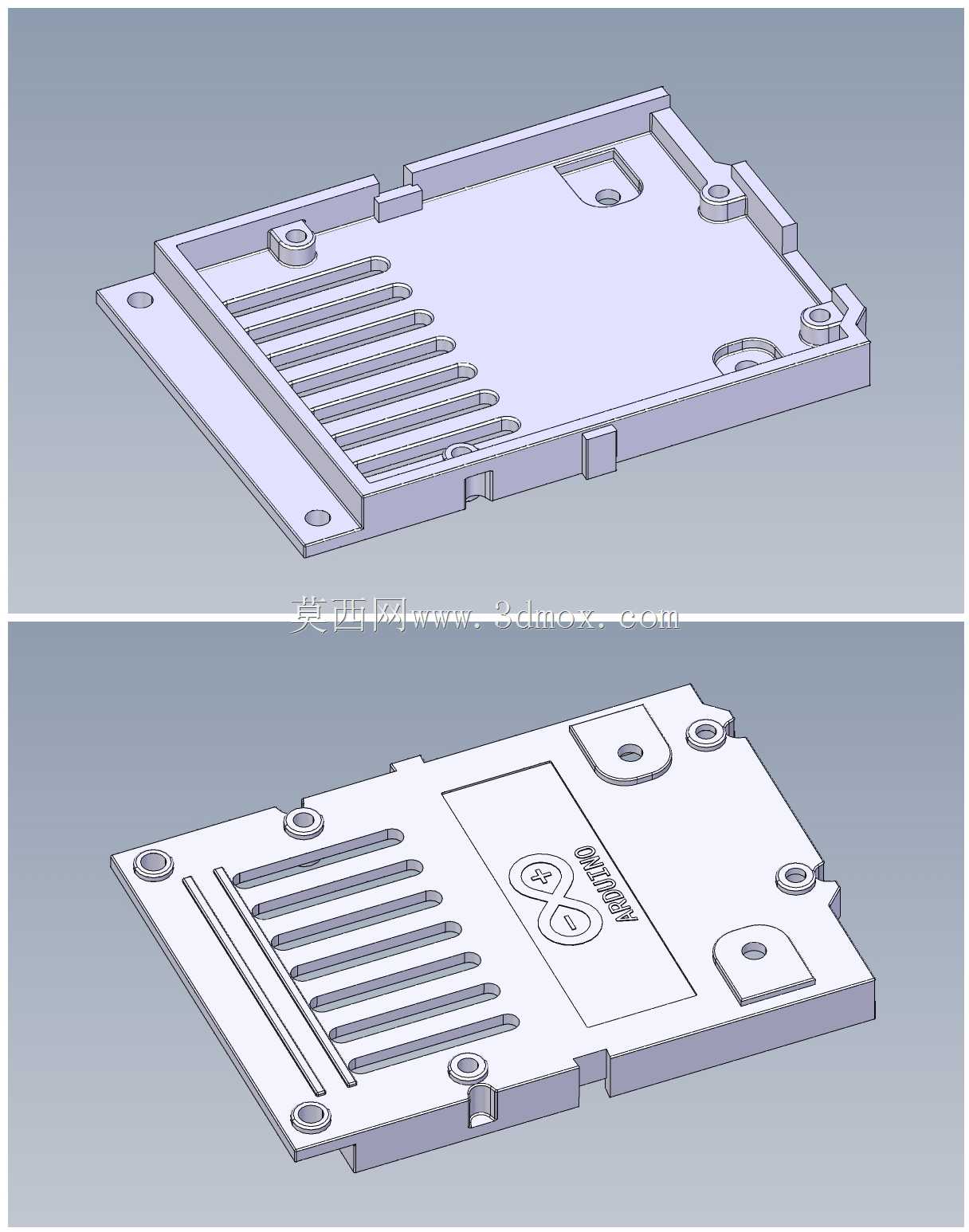

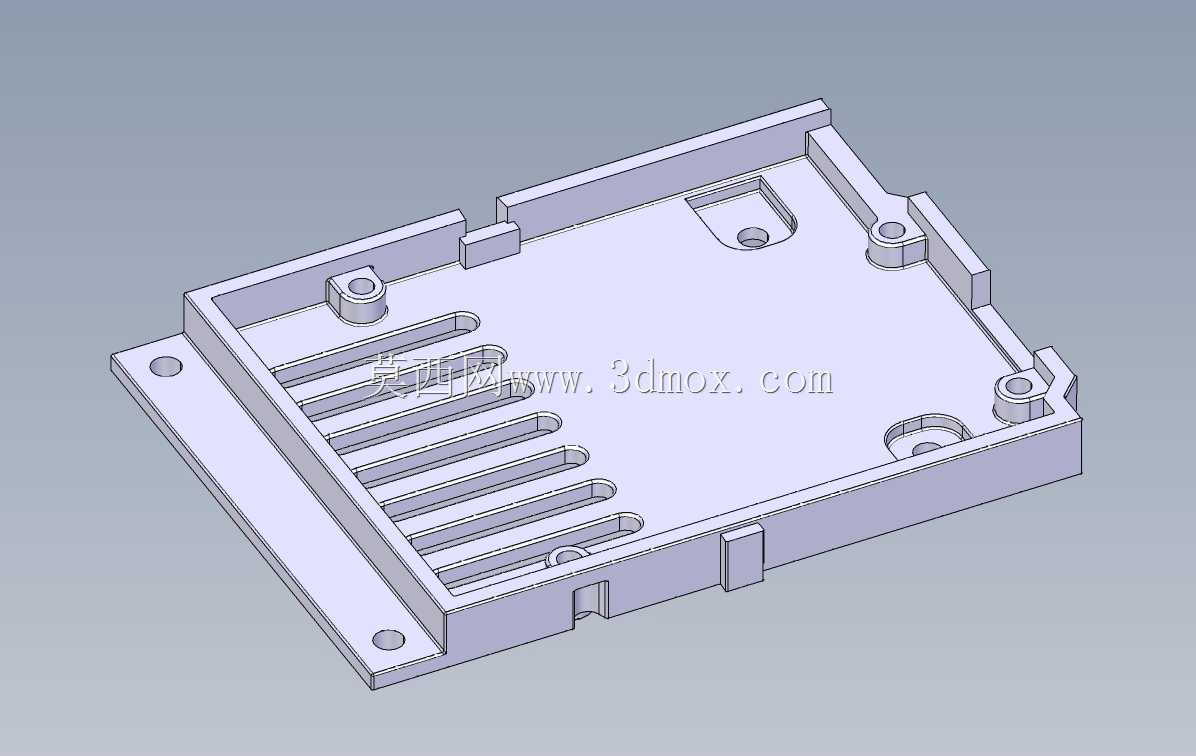

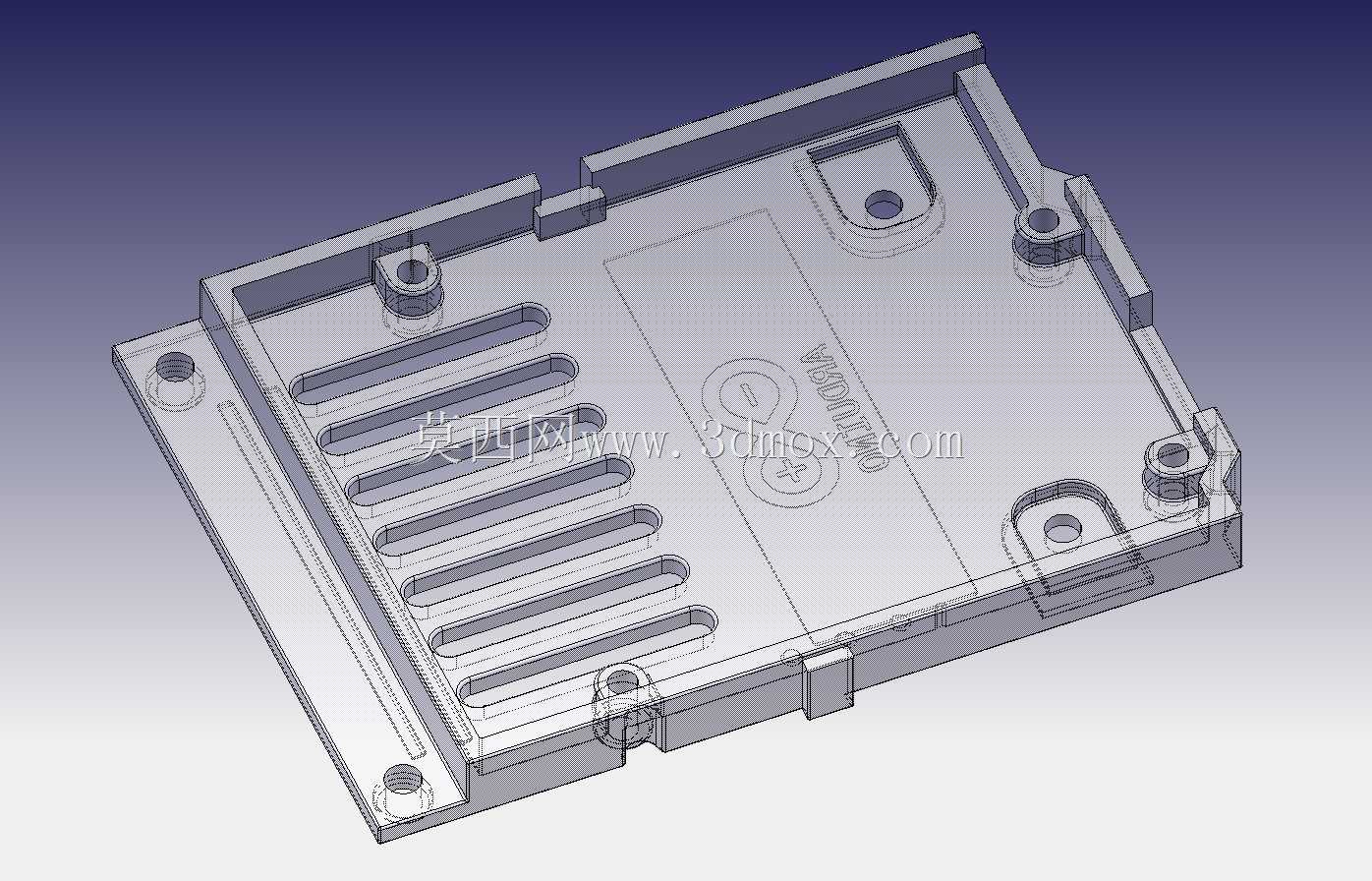

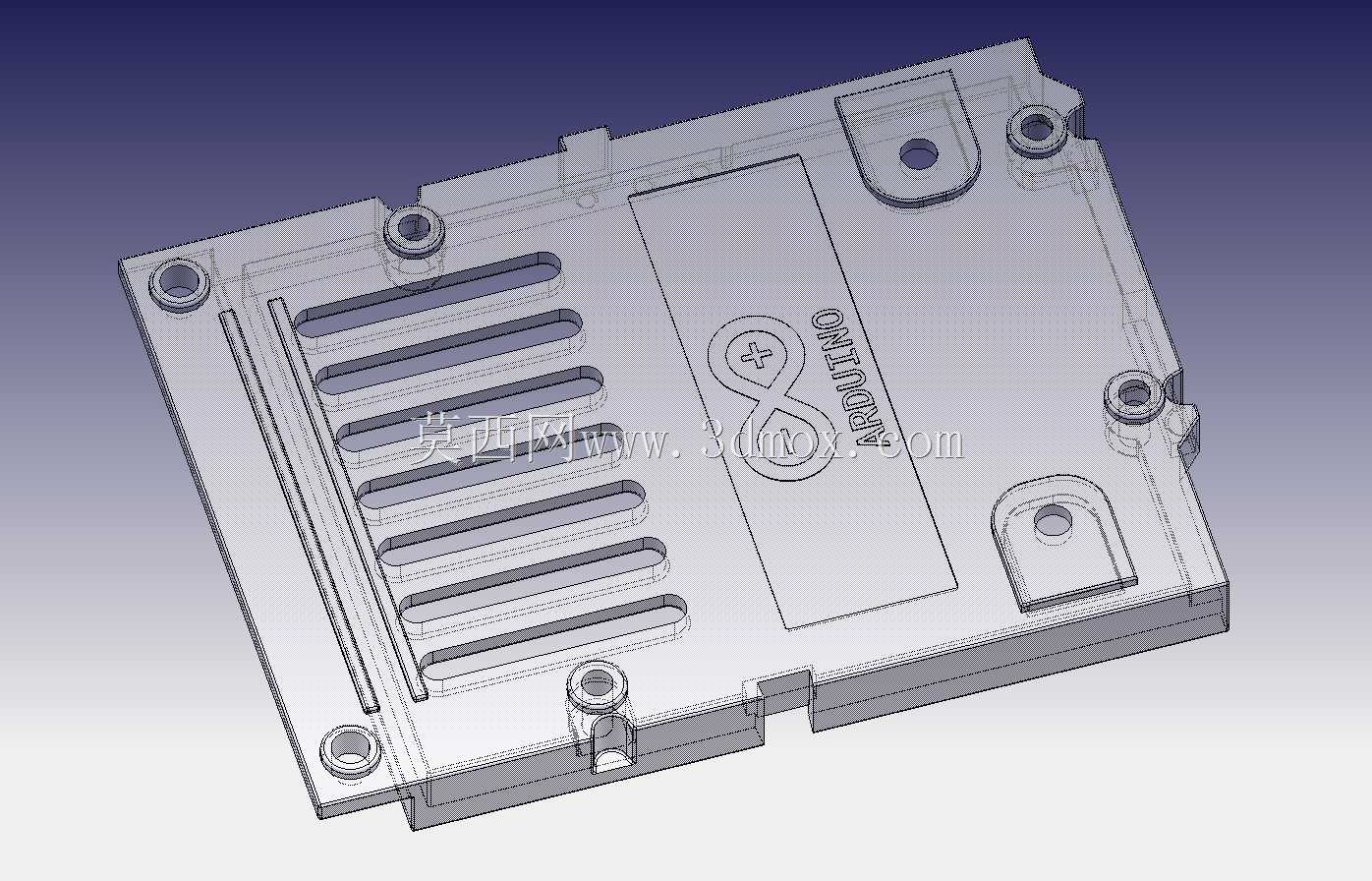

从功能特性来看，这款底座完全匹配Arduino UNO Rev3开发板的安装点位，板体上预留的安装柱位置与开发板四角的固定孔位精准对应，安装时可以直接通过螺丝将开发板锁附在底座上，不会出现孔位偏移无法固定的问题。底座表面设计有平行排布的散热通槽，能够在开发板长时间运行、尤其是驱动外接负载芯片发热时，为板底留出空气流通的散热通道，避免热量在板底淤积影响元器件运行稳定性。底座侧边预留的卡位结构，能够适配常见的项目外壳安装需求，既可以单独作为桌面使用的承载底座，也可以装入定制外壳内作为内部承托结构，适配不同的项目组装需求。

设计过程中，所有安装尺寸均严格对照开发板的实际安装边界测绘确定，同时参考了官方公开的板件尺寸规范，确保固定柱的高度、间距、孔径都完全适配标准开发板的安装要求，不会出现安装后板件倾斜、接口被遮挡的问题。底座整体采用薄型平板式结构，在保证结构强度的前提下尽可能压缩整体厚度，不会额外增加项目整体的安装体积，适配小型化智能硬件的集成需求。底座一侧延伸出的带孔安装边，可以通过螺丝将整个底座连带开发板固定在设备机架、项目外壳内壁或者实验台面上，满足不同场景的固定安装需求。底座表面预留的标识区域，复刻了开发板的经典标识，既可以在组装时快速确认安装方向，也能保持整体外观的协调性。

在安装边界上，这款底座的外轮廓尺寸完全覆盖开发板的板体范围，边缘超出板体2-3mm，能够在发生轻微磕碰时为板边的元器件提供防护，避免外力直接撞击板上的接口或贴片元件。固定柱的高度经过反复调试，既保证螺丝锁附后不会顶到开发板上的贴片元件，也不会因为柱体过高导致整体结构松散，安装后开发板与底座之间留出的间隙刚好可以容纳板底突出的焊脚，同时保证空气能够顺着散热槽自由流通，兼顾安装安全性与散热需求。
