多片式摩擦离合传动结构设计

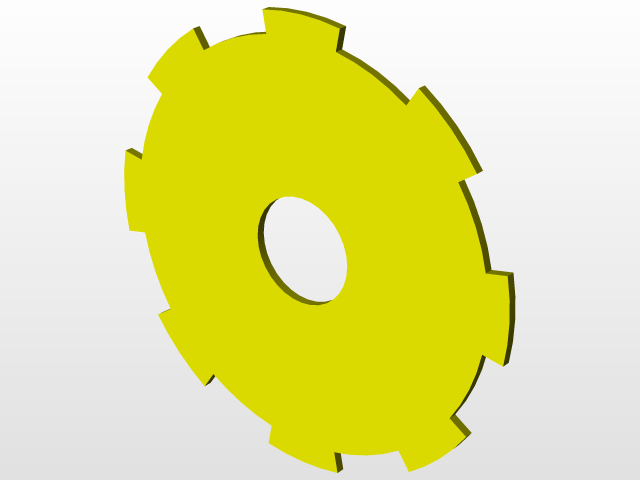

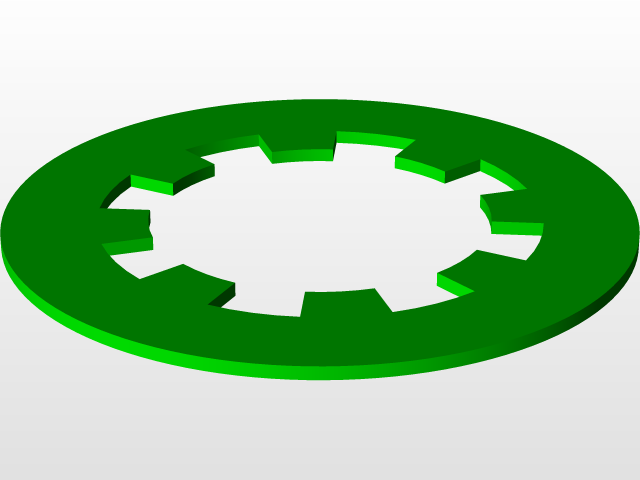

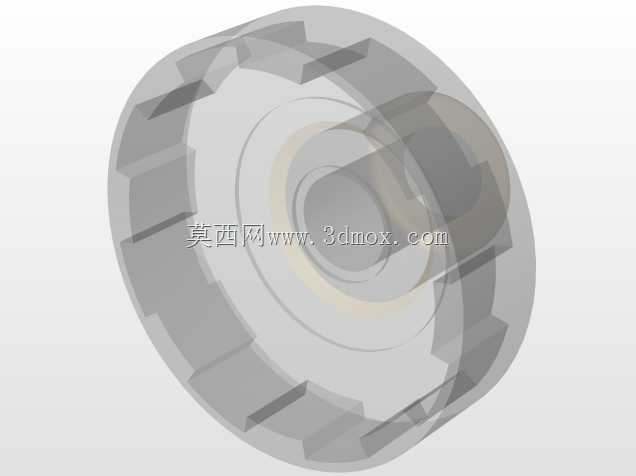

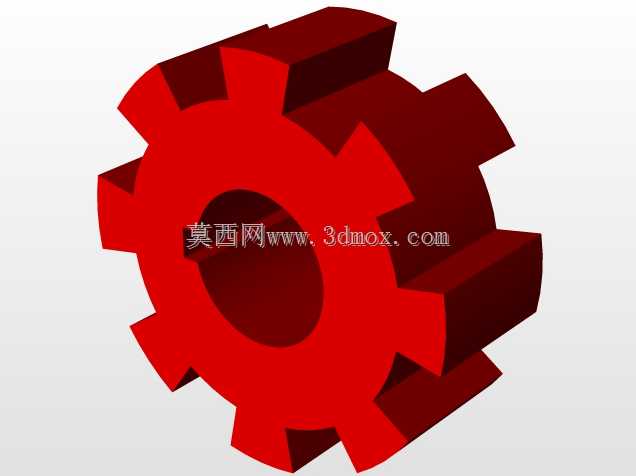

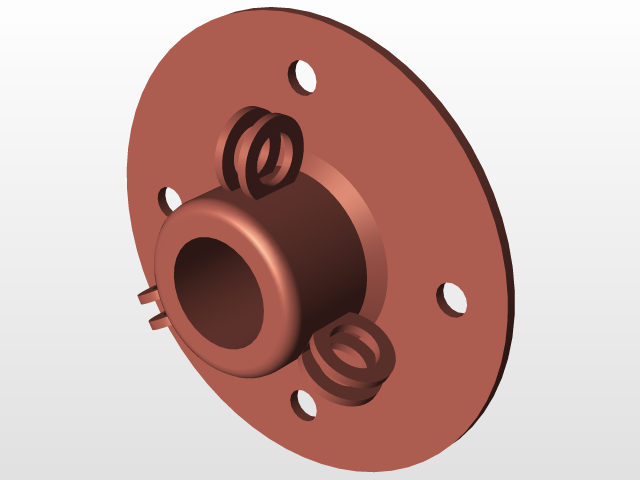

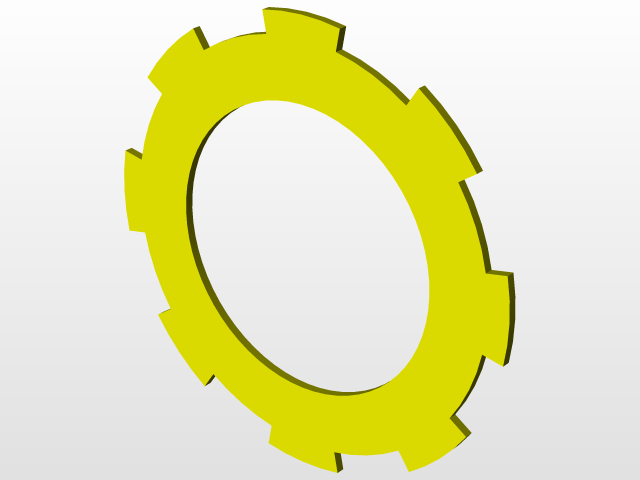

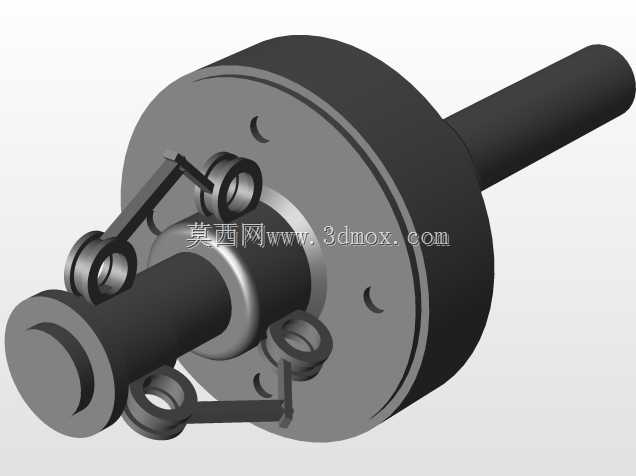

多片式离合器作为动力传动系统中核心的切换执行部件，广泛应用在需要频繁启停、平顺扭矩传递、大扭矩紧凑布局的传动场景中，覆盖乘用车辆传动系统、工业机床主轴传动、工程机械行走机构、轻型代步车辆动力传输等多个领域，核心作用是在动力输入与输出端之间实现动力的平稳接合与彻底分离，满足设备换挡、启停、过载保护的实际工况需求。这款多片式离合器采用多组摩擦片叠合的结构形式，相比单片式离合结构，在同等径向安装尺寸下能够传递更大的输出扭矩，整体结构轴向布局紧凑，能够适配安装空间受限的传动舱体布局。从功能特性来看，该离合结构通过轴向压力的施加与释放，控制多组交错布置的主动摩擦片、从动摩擦片之间的压紧力变化，当压紧力逐步提升时，摩擦片之间的静摩擦力逐步增大，带动从动端跟随主动端同步旋转，实现动力的平顺接合，接合过程中摩擦片之间的滑磨过程能够缓冲动力接入瞬间的冲击载荷，避免传动系统部件受到刚性冲击，延长齿轮、轴类零件的使用寿命；当轴向压力释放后，摩擦片之间恢复间隙，主动端与从动端彻底断开动力连接，此时输入端可保持运转状态而输出端静止，满足设备空挡、换挡、停机待命的工况需求。在设计思路上，这款结构充分考虑了不同工况下的扭矩传递冗余，摩擦片数量根据目标传递扭矩进行匹配设计，摩擦片表面采用均匀分布的油槽结构，在湿式应用场景下能够让冷却润滑油均匀流过摩擦片接触面，及时带走滑磨过程产生的热量，避免摩擦片过热烧蚀，同时油膜的存在能够减少摩擦片的磨损量，提升部件的整体使用寿命；结构上设置了均匀分布的轴向压紧点，保证施压过程中每一片摩擦片受到的正压力均匀分布，避免局部压力过大导致的偏磨、翘曲问题，同时设置了离合间隙自动补偿的结构余量，当摩擦片出现正常磨损后，仍能保证彻底分离时的间隙值，避免出现分离不彻底、带排扭矩过大的问题。在安装边界上，该结构的主动端采用花键连接形式与输入轴匹配，从动端通过对应连接接口与输出轴或传动鼓连接，整体径向尺寸控制紧凑，轴向安装长度预留了压紧机构的布置空间，安装时需要保证输入与输出端的同轴度公差，避免旋转过程中出现偏载导致的摩擦片异常磨损；结构的外壳设置有散热通孔或润滑油道接口，能够适配干式、湿式两种不同的应用场景，安装过程中需要预留轴向的移动空间，保证压紧机构动作时不会与周边固定部件产生运动干涉。在实际应用中，这款离合结构能够根据不同的控制方式匹配手动操纵、液压驱动、电磁驱动等不同的压紧机构，适配不同设备的操纵需求，在大扭矩传递场景下能够保持稳定的传动性能，接合过程平顺无明显冲击，分离状态彻底无拖滞，能够有效提升传动系统的操作平顺性与运行可靠性。
