卡通风格双烟囱内河观光游船结构设计

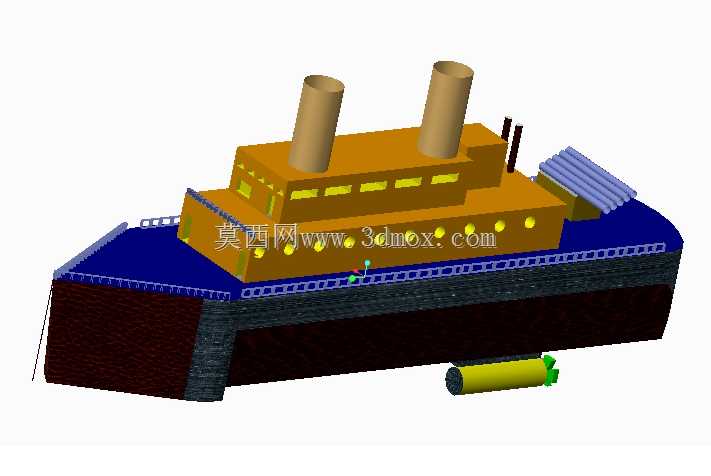

　　这款双烟囱布局的船舶模型，主要面向内河封闭水域的短途观光、休闲接驳场景设计，整体造型做了卡通化简化处理，既保留了常规蒸汽动力游船的核心识别特征，又通过块面化的结构拆分降低了建模与后续改型的难度，适合作为文旅项目水上载具的概念方案原型、儿童科普教具或者主题乐园的水上互动装置参考。从实际使用场景来看，这类船型通常运行在水深不小于1.2米的平缓内河、人工湖或者封闭景区水域，航速控制在8节以内，主要承担20人以内的短途观光、水上活动接驳功能，不需要配置长距离航行的大储量燃油舱与复杂导航设备，结构设计上更侧重乘坐安全性、外观辨识度与日常维护便捷性。模型的整体外形做了分层处理，最下部为深色调的船体浮舱部分，这部分是提供船舶浮力的核心结构，

　　实际生产中通常采用钢制焊接结构或者玻璃钢一体成型结构，浮舱的型线做了简化处理，没有采用高速船的尖瘦型线，而是采用了宽体平底设计，船宽与船长的比例控制在1:4左右，既可以保证浅吃水状态下的航行稳定性，也能最大化上层甲板的可用面积，浮舱两侧预留了连续的舷边安装位，可以直接固定安全护栏、系缆桩与防撞橡胶条，不需要额外做结构补强。浮舱上部的主甲板层采用深蓝色防滑铺装设计，甲板边缘预留了120mm高的挡水舷边，防止航行过程中甲板上浪积水，甲板前部预留了开阔的站立观光区域，后部则是上层建筑的安装基座。上层建筑主体采用暖橙色块面设计，没有做复杂的曲面造型，所有转角都做了R15的圆角过渡，既可以降低建模时的曲面处理难度，实际生产中也能减少应力集中，同时避免尖锐边角对乘客造成磕碰伤害。上层建筑侧面设置了两排连续的矩形采光窗，下层为客舱的固定观景窗，上层为驾驶区域的侧窗，窗户尺寸统一为300mm×400mm，采用模块化设计，可以直接采购标准船用窗成品安装，不需要单独开模定制。上层建筑顶部设置了两个等直径的圆柱形烟囱，烟囱高度为上层建筑高度的0.8倍，直径与高度比例为1:3，实际使用中这两个烟囱并不承担排烟功能，主要是作为造型装饰元素，同时可以集成航行信号灯、广播喇叭等外置设备，不需要额外在顶部设置独立的设备安装支架，兼顾造型辨识度与功能实用性。烟囱后部设置了两根独立的通风桅杆，主要承担客舱的自然通风功能，桅杆顶部可以安装国旗杆、警示灯等附件。

　　船尾上层建筑旁设置了蓝色的开放式顶棚支架区域，这部分实际为半敞开式的休闲观景区，可以布置休闲座椅，供游客观赏船尾方向的水景，顶棚采用波纹金属板或者阳光板材质，支架采用标准方管焊接结构，与主甲板的预埋件直接连接固定。船体下部的黄色圆柱结构为侧推装置的简化示意，实际生产中在这个位置安装电动侧推器，可以大幅提升船舶在狭窄水域的转向、靠泊灵活性，不需要拖船辅助就能完成码头靠泊操作，降低景区运营的人力成本。整个模型的结构拆分完全遵循实际船舶的建造逻辑，浮舱、主甲板、上层建筑、烟囱、附属结构全部为独立可拆分的部件，每个部件的安装边界都做了明确的贴合面设计，不存在干涉重叠的问题，建模过程中所有配合面都预留了实际生产需要的安装间隙，

　　比如上层建筑与主甲板的连接面预留了5mm的密封胶安装间隙，护栏与舷边的连接位预留了螺栓安装孔位，完全可以直接作为生产建模的基础框架使用。从尺寸边界来看，模型的总长度控制在12米左右，总宽度3米，上层建筑总高度（不含烟囱）为2.2米，吃水深度0.6米，完全符合内河C级航区的小型船舶尺寸规范，不需要申请复杂的航线审批，适配国内绝大多数景区人工湖、内河观光段的通航要求。设计过程中特意简化了不必要的复杂曲面，所有结构都可以通过常规的板材切割、折弯、焊接工艺实现，不需要用到五轴加工等特殊工艺，建造成本可控，同时卡通化的造型相比常规的公务船、运输船更有亲和力，更容易获得游客尤其是儿童群体的好感，适配文旅景区的整体氛围。
