自行车脚架生产工位多层周转台车

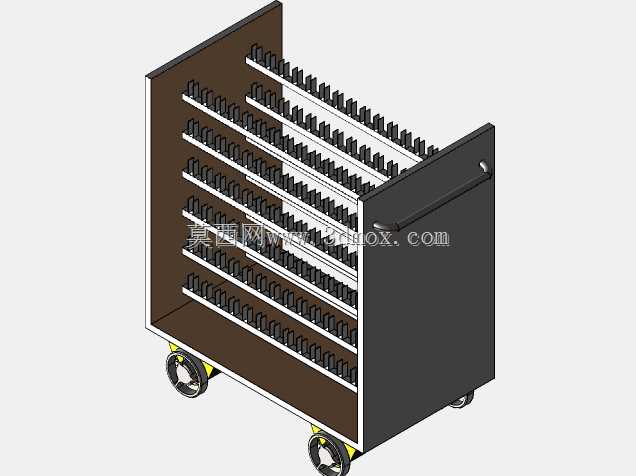

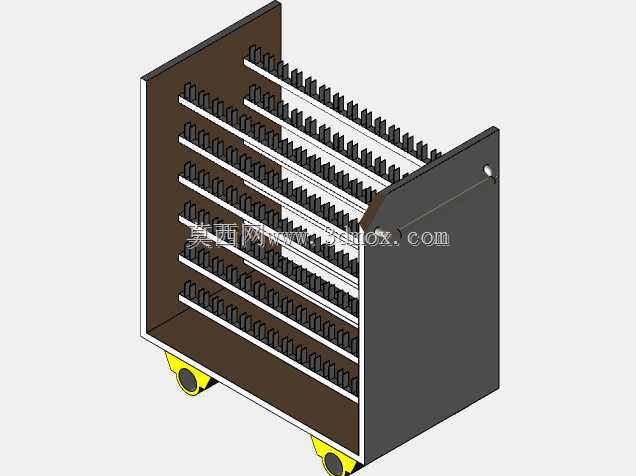

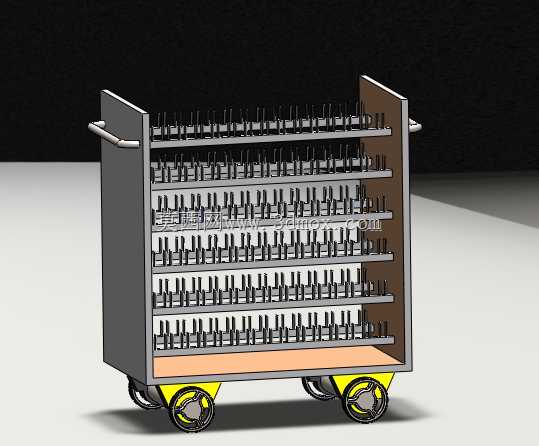

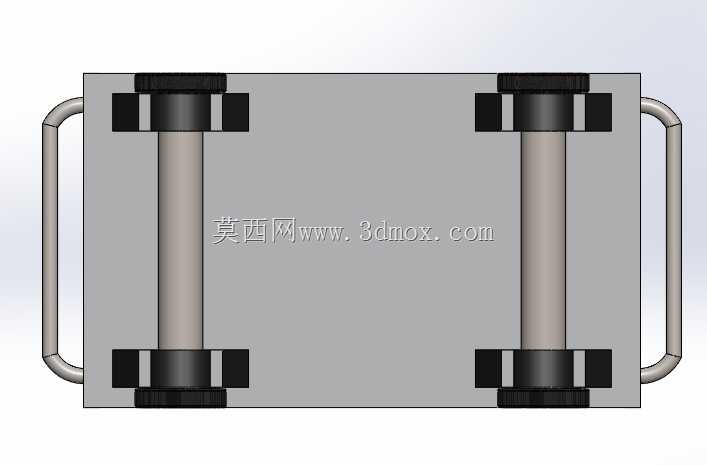

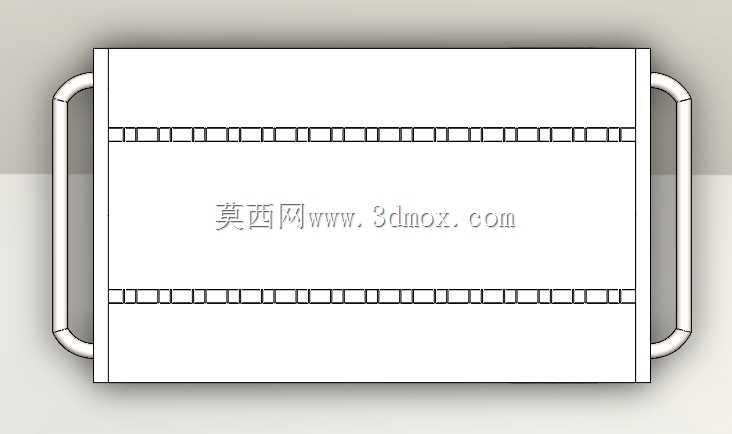

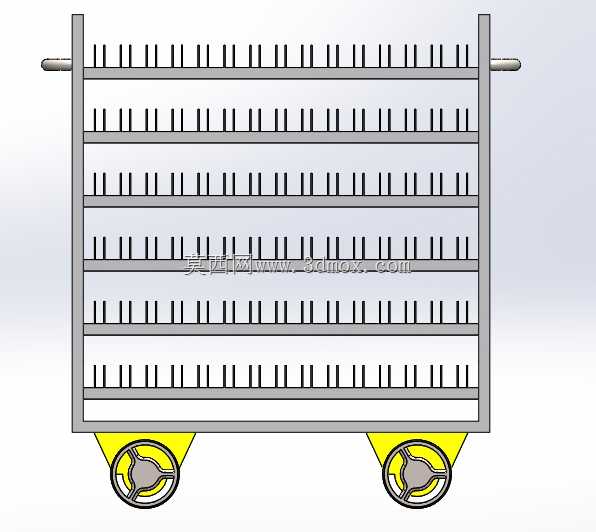

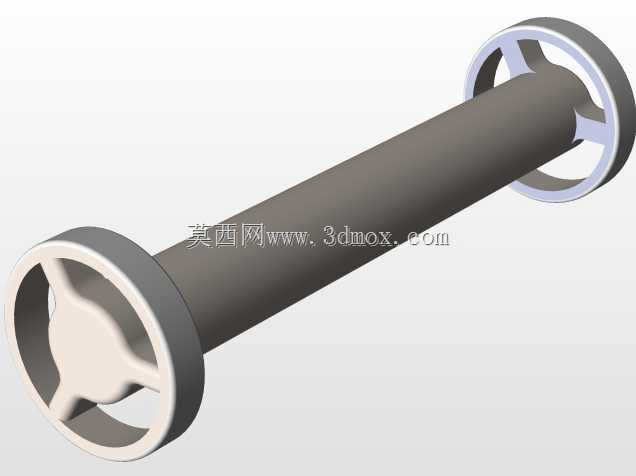

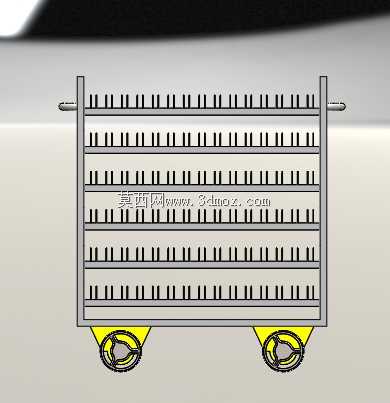

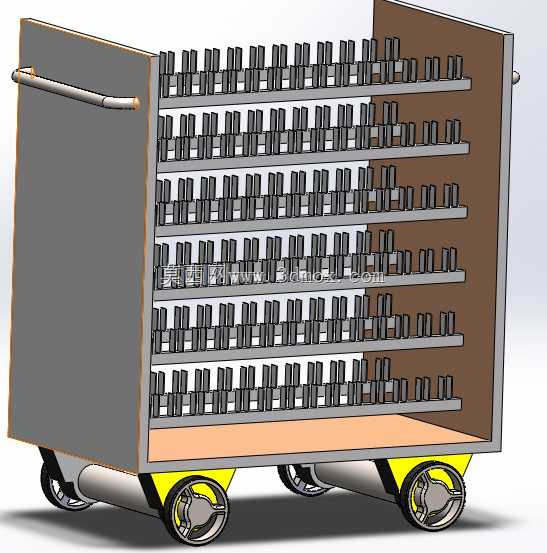

这款台车主要面向自行车零部件生产车间的工序间周转场景，针对自行车脚架这类细长异形冲压件的存放、转运需求设计，解决传统通用周转箱堆放易刮伤工件表面、取放效率低、转运过程工件磕碰变形的痛点。整体框架采用矩形钢管焊接成型，两侧设置竖向挡板避免转运过程中工件侧滑掉落，两端安装圆管弯折成型的推拉扶手，扶手高度匹配成年作业人员站立操作的发力区间，推拉时无需过度弯腰，降低长距离转运的操作疲劳度。底部配置四个带刹车的万向脚轮，其中两个脚轮带定向锁止结构，停靠在工位旁时可踩下刹车固定位置，避免台车受外力滑移影响作业；脚轮安装座采用加厚钢板焊接在框架底部横梁上，承载时受力均匀，单轮额定承载满足整车载荷需求，适配车间环氧地坪、水泥地坪等常见地面工况。台车内部分层设置多组挂装工位，每层挂杆间距根据自行车脚架的挂装高度设计，工件可直接挂在层架的定位柱上，每层可容纳数十件脚架，挂装后工件之间留有均匀间隙，避免表面涂层或电镀层相互摩擦刮花，同时取放时无需翻找，作业人员可直接从正面拿取对应工位的工件，适配生产线旁的物料补给节奏。设计过程中优先考虑了工位边界适配，整车宽度控制在常规车间人行通道的通行宽度范围内，可轻松穿过设备之间的预留通道，转弯半径适配脚轮的转向角度，在狭窄的装配工位旁也能灵活停靠；底部承载平台采用加厚钢板铺设，除了挂装脚架之外，也可临时放置配套的小规格紧固件、工位辅具等物料，提升空间利用率。层架的定位柱采用圆钢加工成型，端部做倒角处理，挂装工件时不会刮伤工件内孔或挂接位置，定位柱与层架横梁采用满焊连接，长期反复挂取工件也不会出现开焊脱落问题。整车做喷塑防锈处理，适配车间内存在少量切削液、油污的作业环境，日常清理时可直接用抹布擦拭表面污渍，维护成本低。在实际产线布局中，这类台车可直接对接冲压工位、焊接工位、表面处理工位以及装配工位，替代传统的固定式料架，实现工件的整批转运，减少二次搬运的工作量，同时挂装式的存放方式也能让作业人员直观看到剩余工件数量，便于物料补给人员及时补料，避免工位缺件停线。
