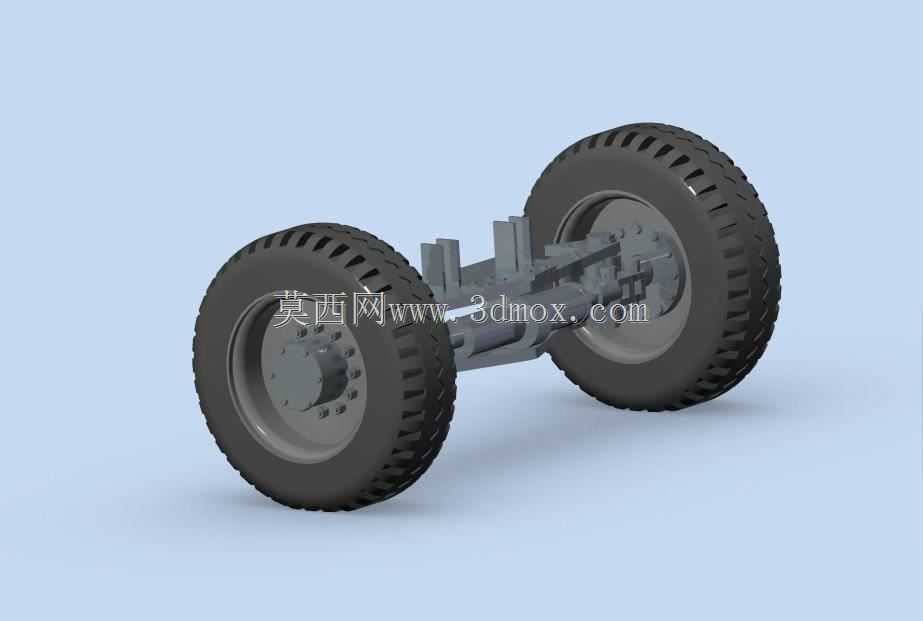

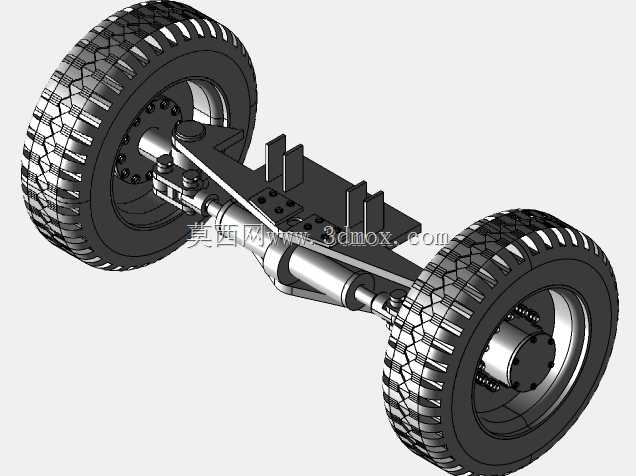

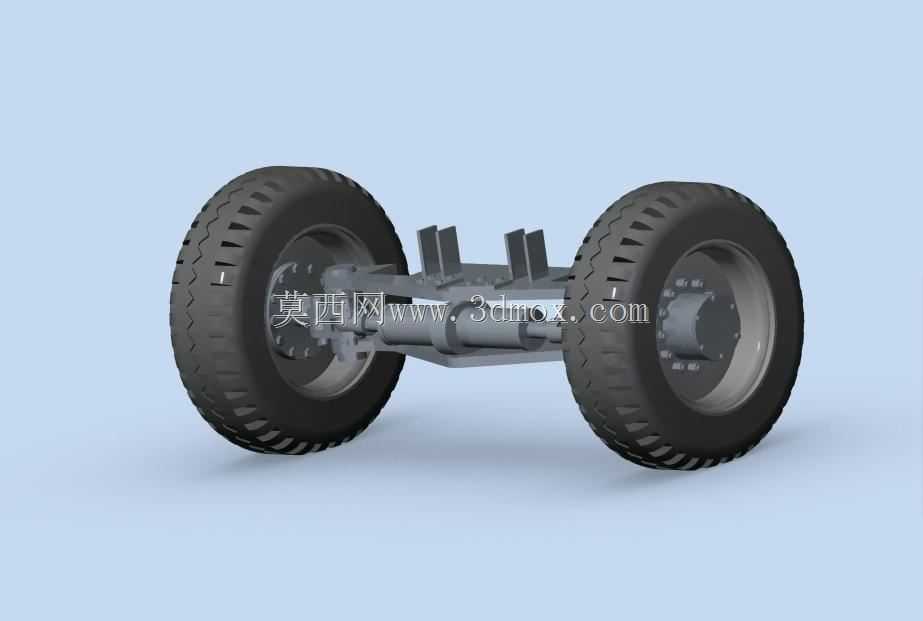

液压驱动车辆转向桥总成结构设计

该转向轴总成是车辆底盘行走系统的核心功能部件，主要应用于非道路工程作业车辆、农用作业机械、特种场地转运车辆的前桥转向系统中，承担着承载整车前部载荷、传递行走动力、执行液压转向动作的多重作用，适配需要大转向力矩、高承载能力的低速重载作业场景，能够在非铺装路面、泥泞作业场地、厂区重载转运等复杂工况下稳定工作，相比传统机械拉杆式转向结构，液压驱动的转向形式输出力矩更大，转向响应更平顺，可适配更大吨位的载荷需求，同时减少机械连杆结构的磨损间隙，长期使用下转向精度保持性更优。从功能特性来看，该总成集成了桥壳主体、转向节机构、轮毂连接单元、轮胎装配位、液压执行接口、车架安装支座多个功能模块，桥壳采用整体式承载结构设计，内部预留传动部件安装空间，两端的转向节通过主销结构与桥壳主体铰接，可在液压装置的驱动下绕主销轴线偏转，带动两侧车轮同步完成转向动作，轮毂单元采用重载轴承支撑结构，可匹配对应规格的充气橡胶轮胎，能够承受作业过程中的垂直载荷、侧向冲击以及起步制动时的纵向力矩，桥体上方设置的两组安装支座用于与车架主体刚性连接，安装面预留标准螺栓孔位，可直接与对应规格的车架纵梁完成装配，无需额外设计转接结构。设计过程中优先考虑了重载工况下的结构强度需求，桥壳主体采用变截面结构设计，在承载集中的支座位置做了加厚加强处理，在保证整体抗弯抗扭强度的前提下尽可能降低桥体自重，转向节的铰接位置设计了润滑脂加注通道，可定期对主销配合面进行润滑维护，减少铰接位置的磨损，液压执行元件的安装点位经过运动轨迹校核，保证转向过程中液压部件无运动干涉，左右转向极限位置设置有限位结构，避免转向角度过大造成轮胎剐蹭桥体或者液压部件超行程损坏。外形尺寸方面，该转向桥的轮距适配常规窄体作业车辆的安装需求，桥体总长度、安装支座的中心距、轮毂的螺栓孔分布圆直径均符合行业通用安装边界，轮胎安装位适配标准规格的重载工程轮胎，车架安装面的高度差经过精准校核，装配后可保证车架处于水平状态，转向过程中车轮的跳动包络与车架、挡泥板等周边部件预留足够安全间隙，不会出现运动干涉问题，液压接口采用标准管路连接规格，可直接与整车液压系统的转向油路对接，无需额外转换接头，整体装配流程简单，后期维护更换部件便捷，能够满足各类中小型非道路作业车辆的前转向桥配套需求。
