155mm自定心三爪车床卡盘结构设计

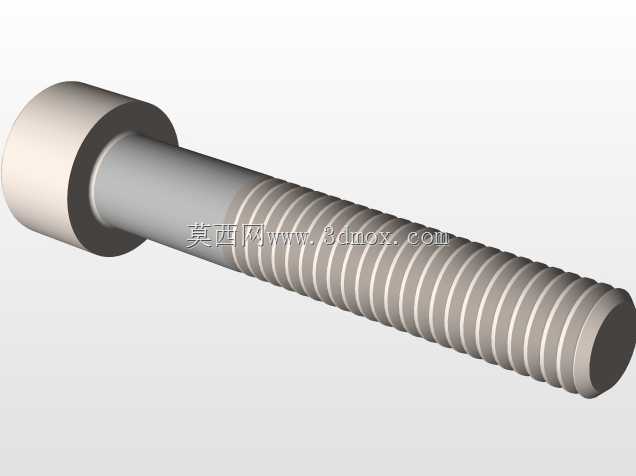

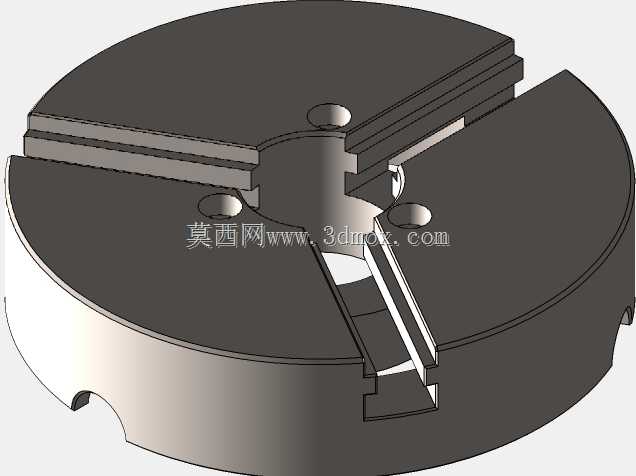

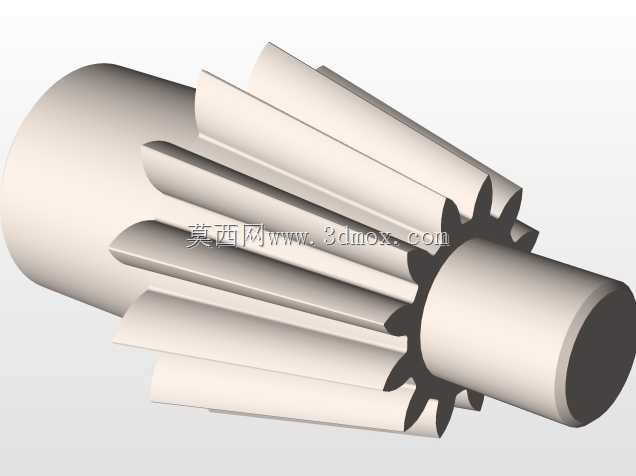

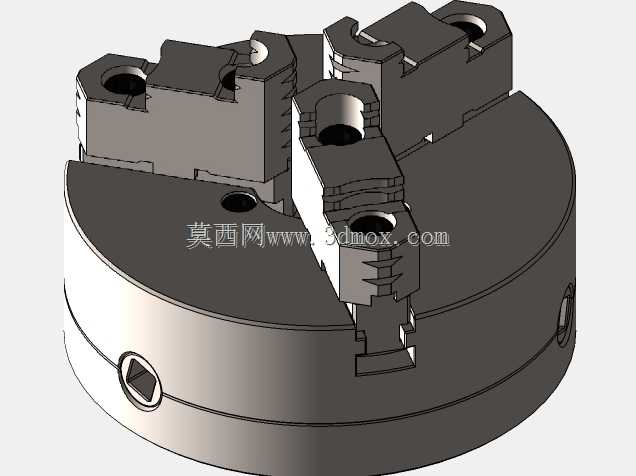

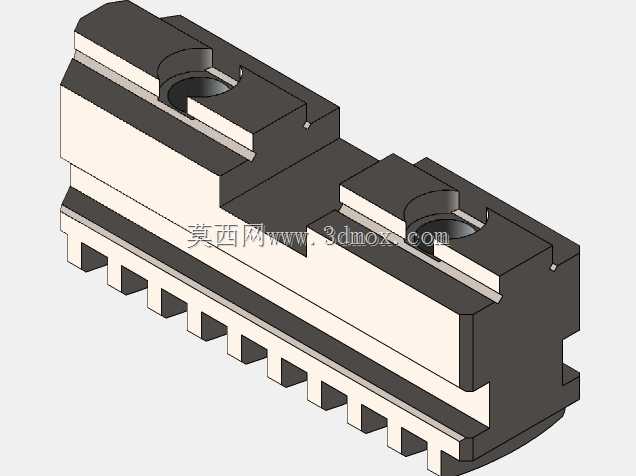

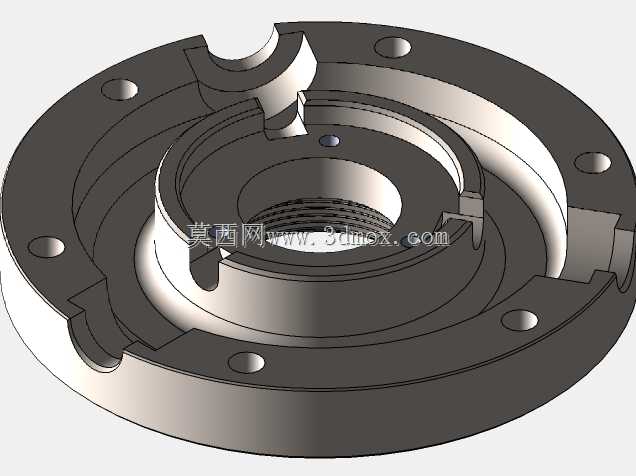

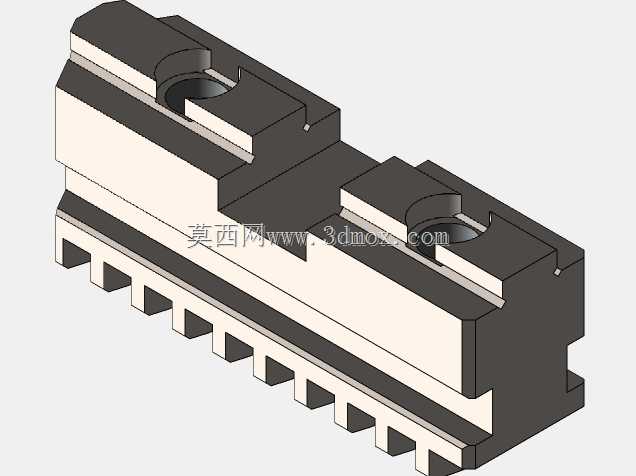

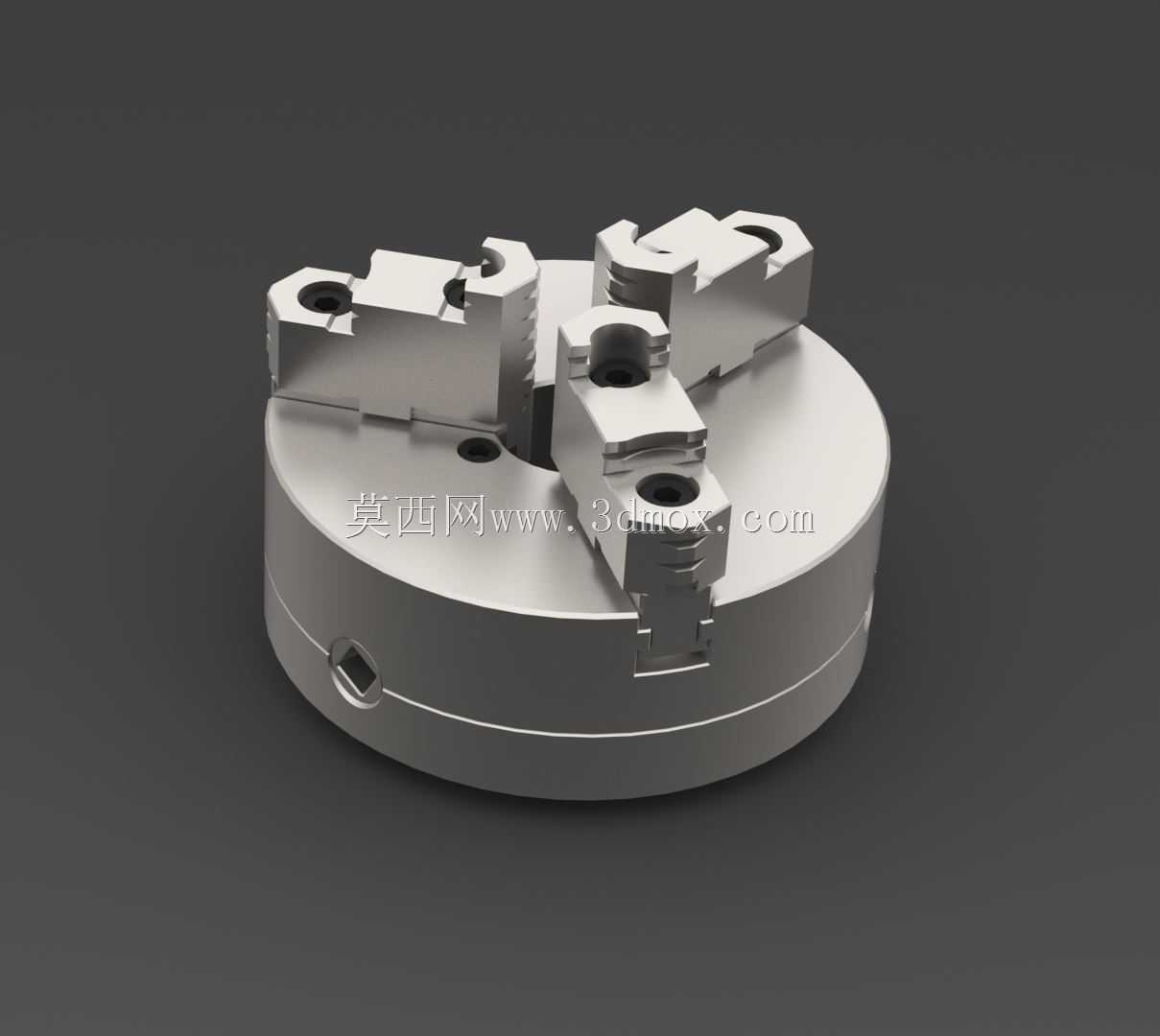

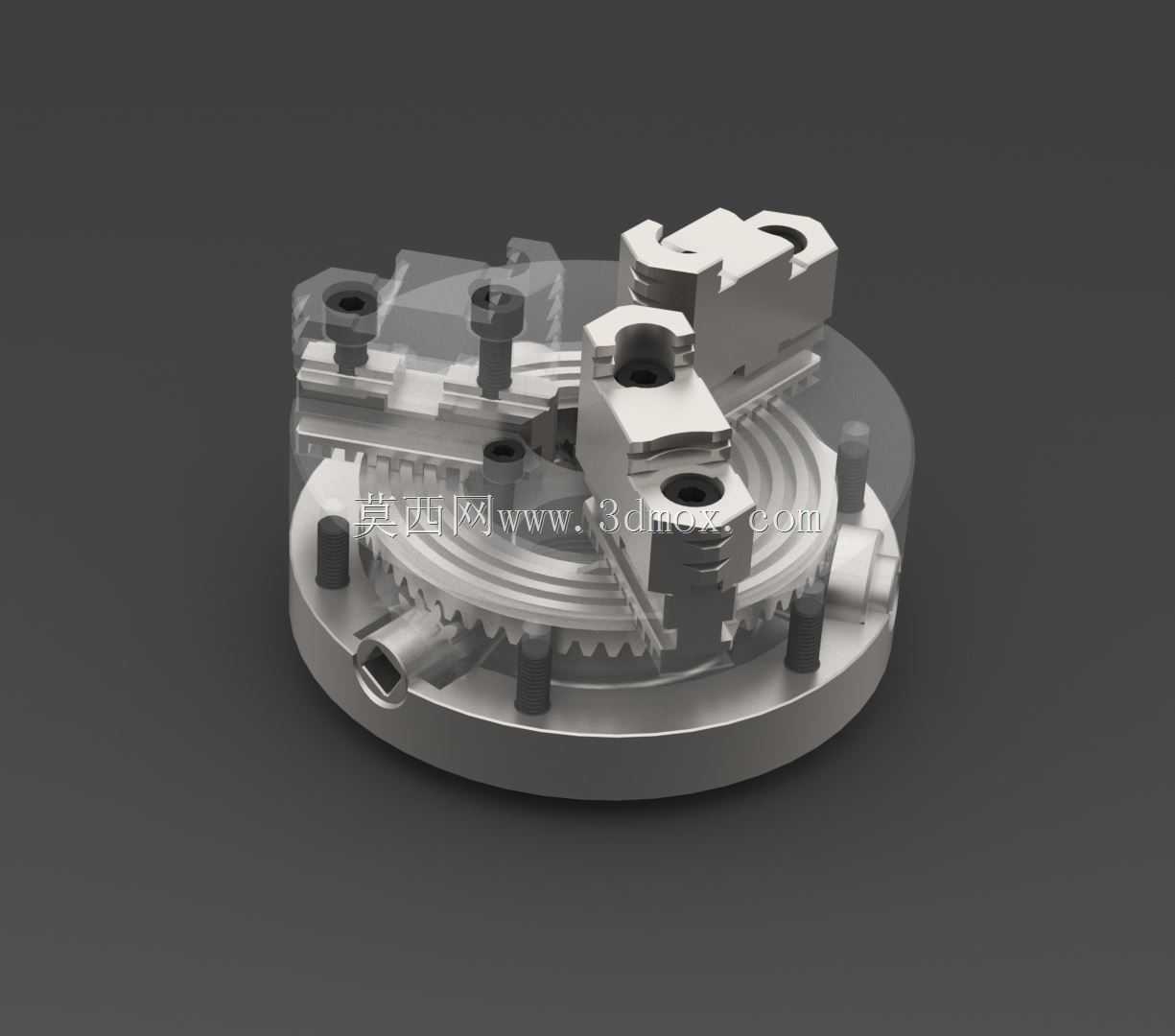

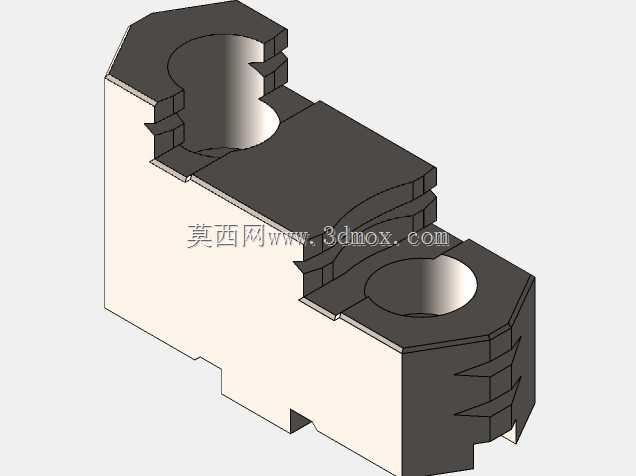

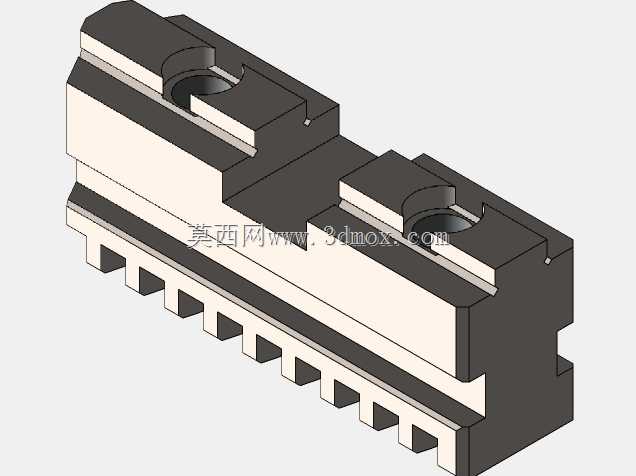

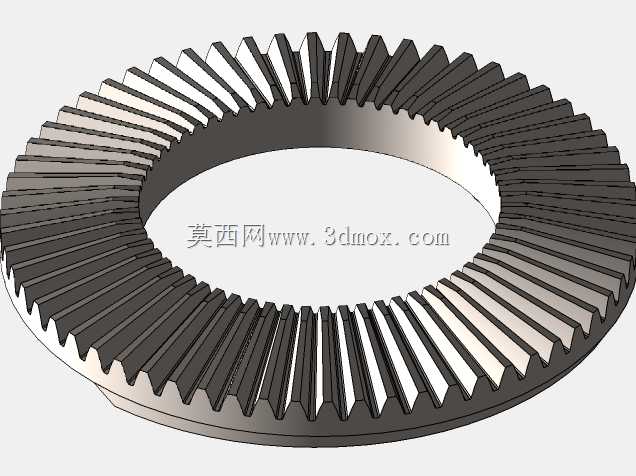

这款155mm规格自定心三爪卡盘，是卧式车床、回转工作台等回转加工设备的核心夹持工装，广泛应用于普通金属切削加工、小批量精密零件车削、实训教学设备配套等场景，承担着装夹固定待加工工件、传递主轴扭矩、保障回转加工同轴度的核心作用，是车床加工环节不可或缺的基础功能部件。从实际加工场景来看，这类卡盘可适配装夹圆形、正三边形等对称截面的棒料、盘类工件，在轴类零件外圆车削、盘类零件端面加工、内孔镗削等工序中，能够快速实现工件的自动定心，无需反复找正即可保障工件回转中心与主轴轴线重合，大幅降低装夹辅助时间，提升中小批量加工的生产效率。从功能特性来看，三爪同步联动的结构设计让卡盘具备优异的自定心能力，卡爪上设计有正反两副夹持牙型，既可以通过正爪装夹直径较小的棒料工件，也可以通过反爪撑装内孔直径较大的盘套类工件，适配范围覆盖常规尺寸的回转类零件加工需求；盘体侧面设计有方榫驱动孔，可通过配套卡盘扳手驱动内部平面螺纹结构转动，同步带动三个卡爪沿径向导轨做等距开合运动，传动平稳无卡滞，夹持力均匀分布在三个接触点位，可有效避免工件装夹变形，保障加工过程中工件不会出现打滑、偏移问题。在设计思路上，这款卡盘采用经典的平面螺纹传动结构，整体为圆盘式构型，盘体中心预留主轴安装定位止口，背部设置与车床主轴端匹配的连接螺孔与定位槽，可直接适配标准规格的车床主轴安装接口，无需额外制作过渡连接盘；卡爪与盘体导轨采用燕尾槽配合结构，配合间隙经过合理设计，既保障卡爪滑动顺畅，又能控制径向窜动间隙在极小范围内，保障装夹定心精度；盘体采用高强度合金结构钢构型，卡爪夹持部位经过淬火硬化处理，具备优异的耐磨性能与抗冲击性能，可承受大切削量加工时的切削载荷，长期使用不易出现磨损变形，延长工装的使用寿命。从安装边界尺寸来看，卡盘整体外径为155mm，整体厚度适配常规中小型车床的主轴安装空间，安装时可直接通过主轴端的连接结构实现快速定位锁紧，安装后卡盘端面跳动、径向跳动均能满足普通精度等级的车削加工要求，无需复杂的调试校准即可投入使用，既适合工业生产车间的常规车床配套，也适合职业院校机械加工实训场景的设备配套使用，能够覆盖绝大多数常规回转类零件的装夹加工需求。
