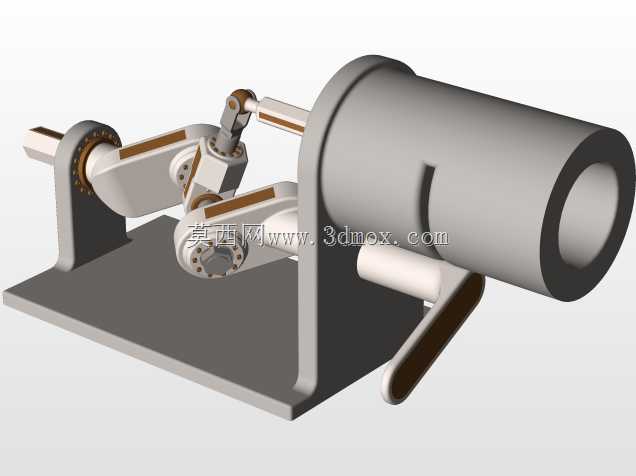

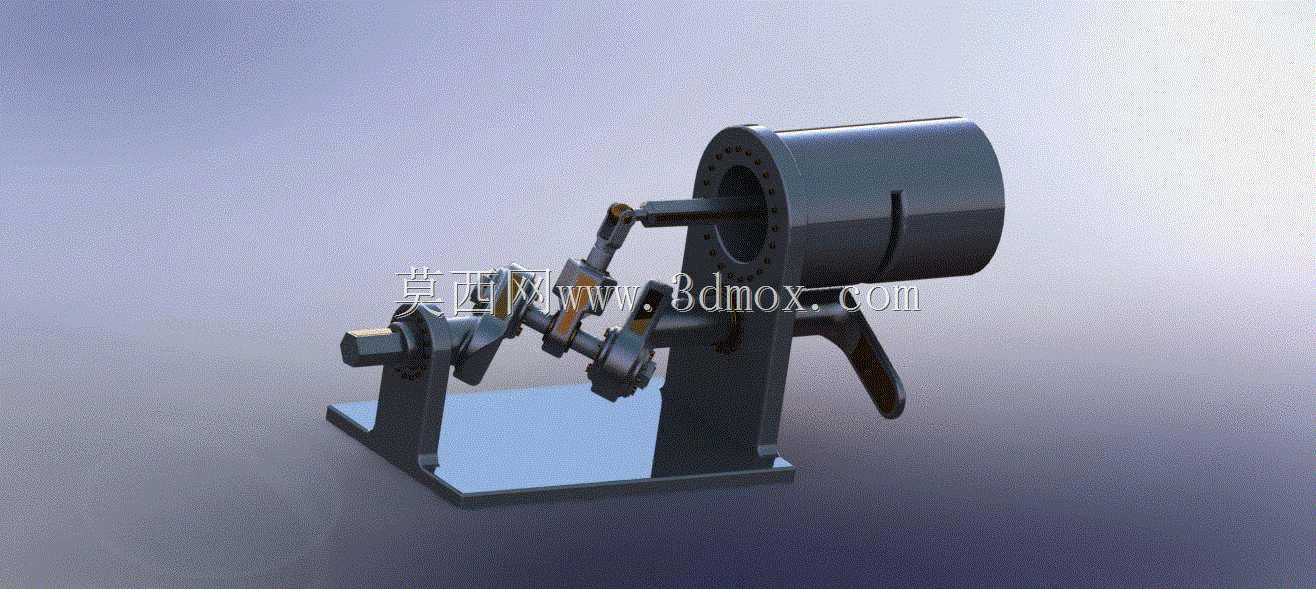

双缸对置加雷斯活塞传动机构

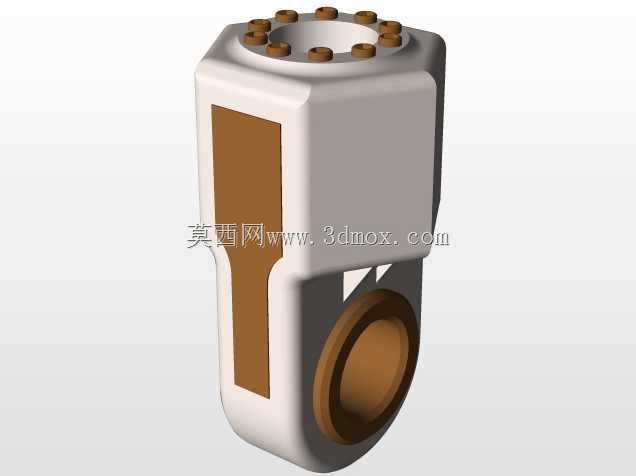

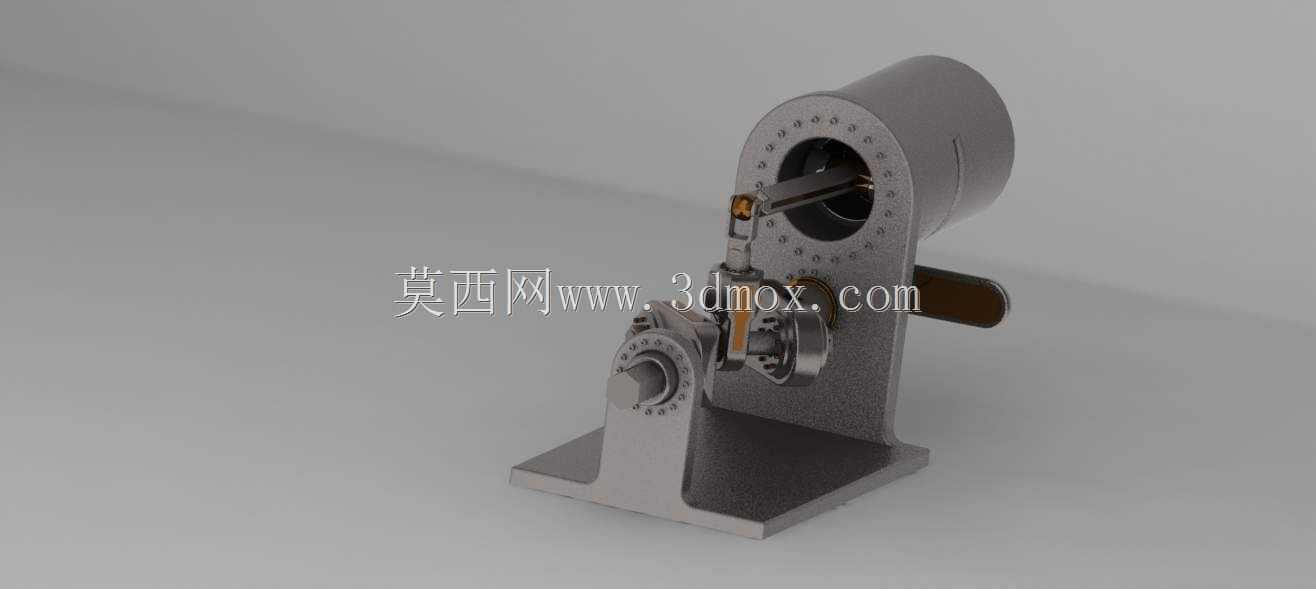

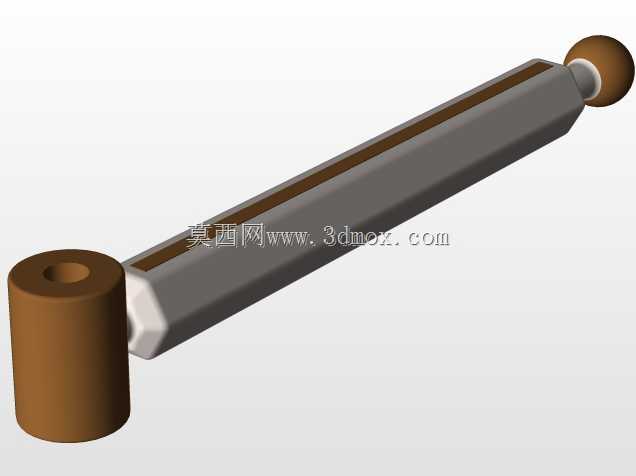

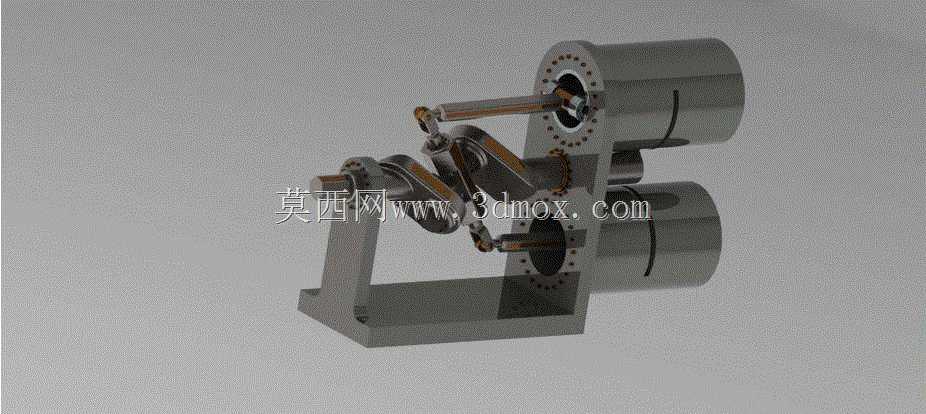

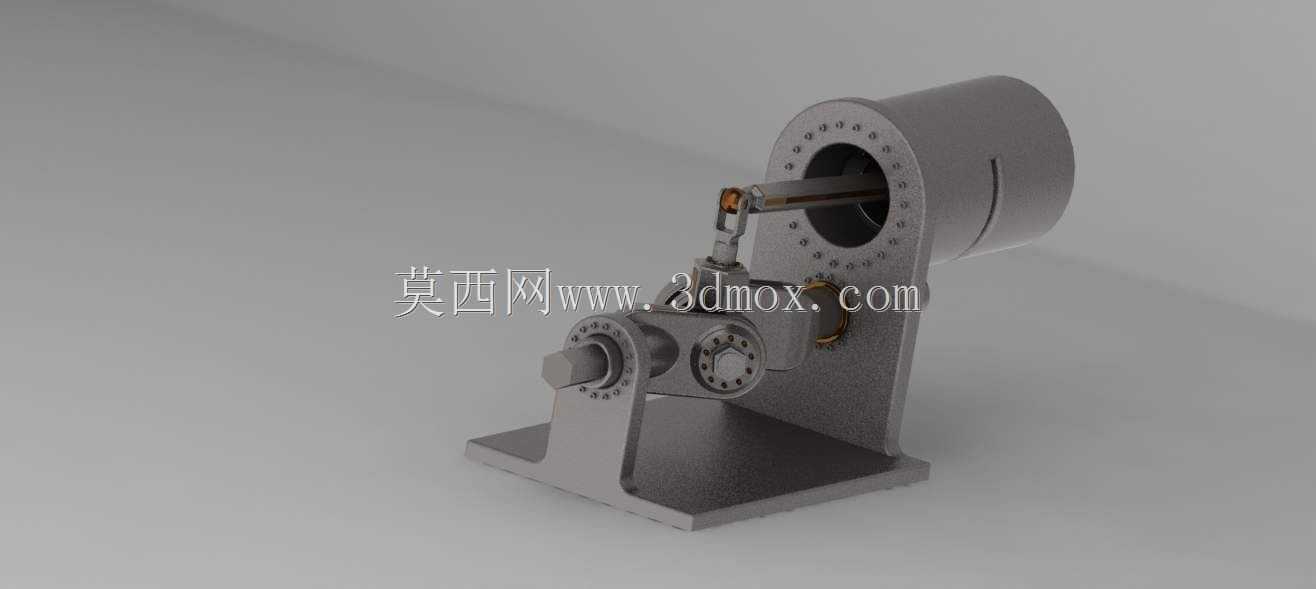

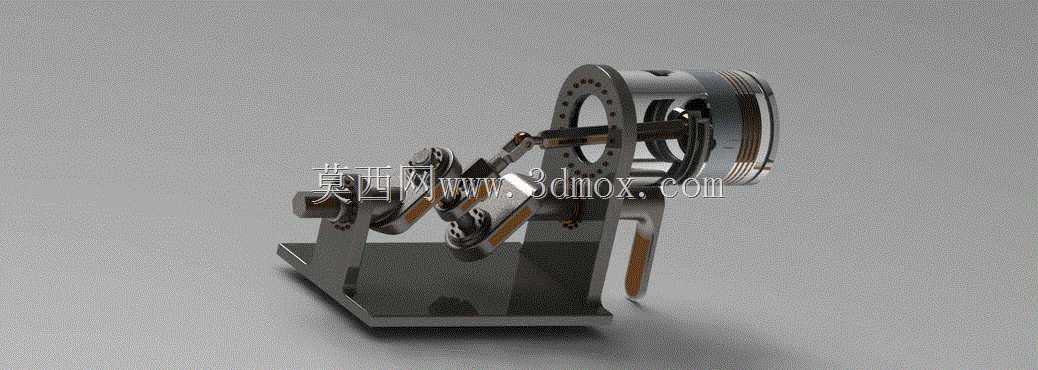

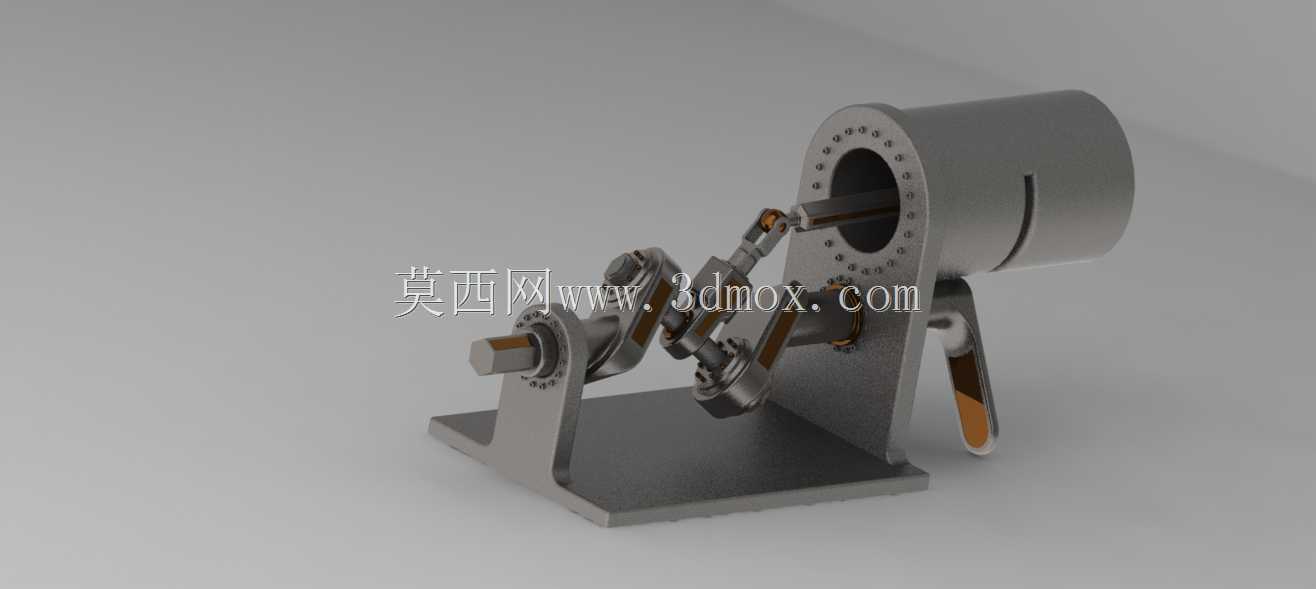

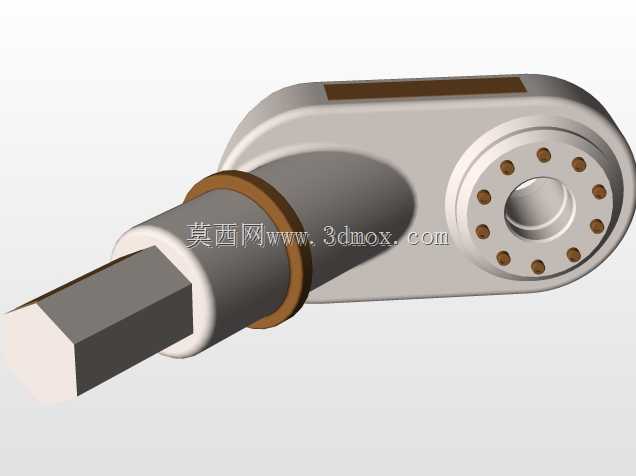

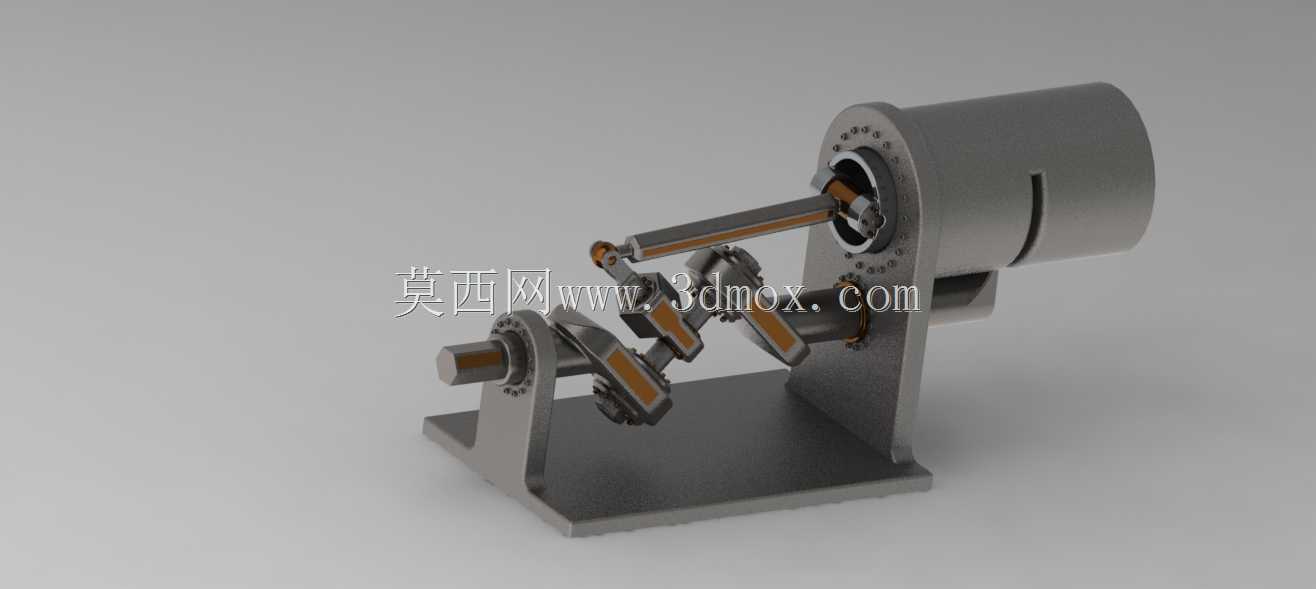

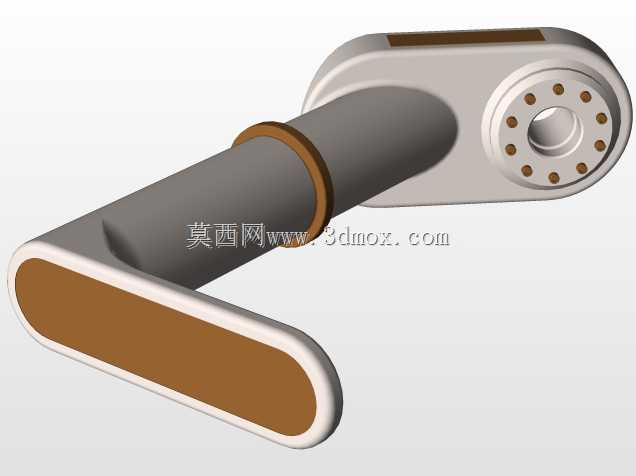

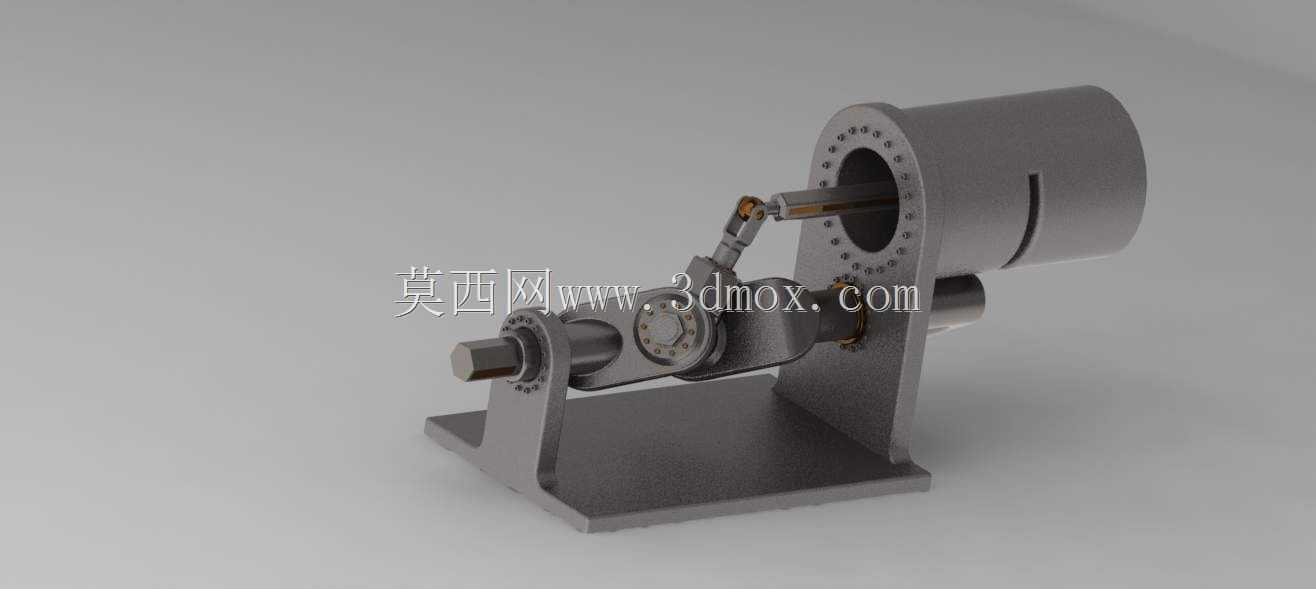

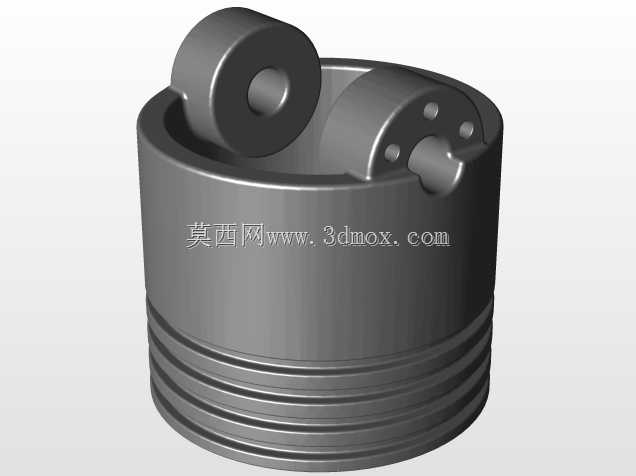

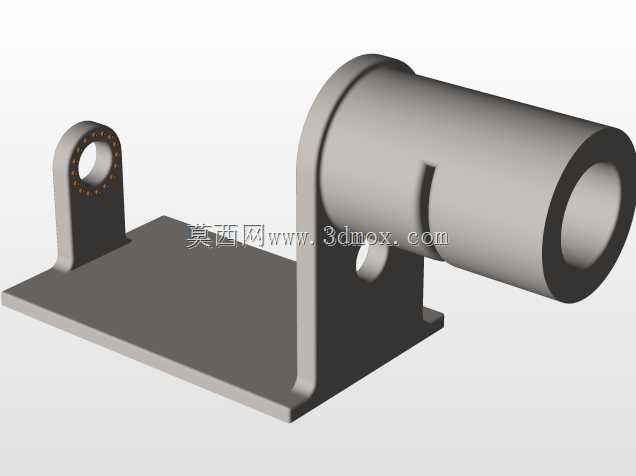

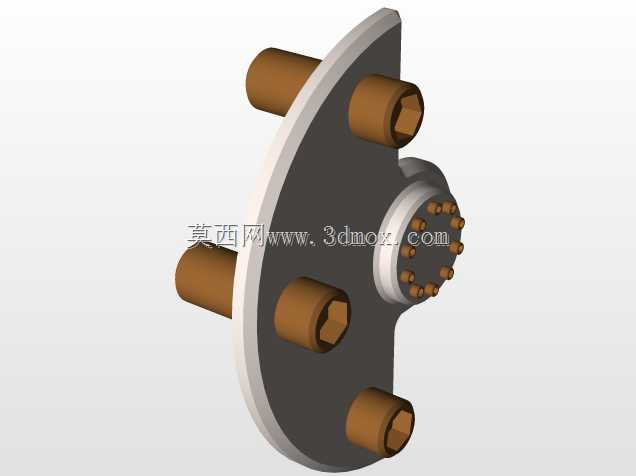

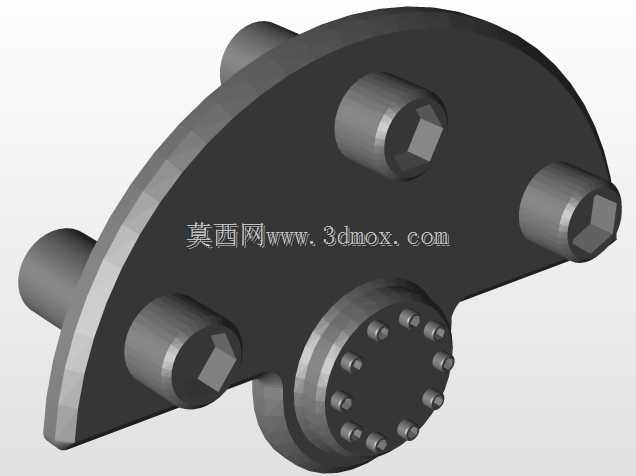

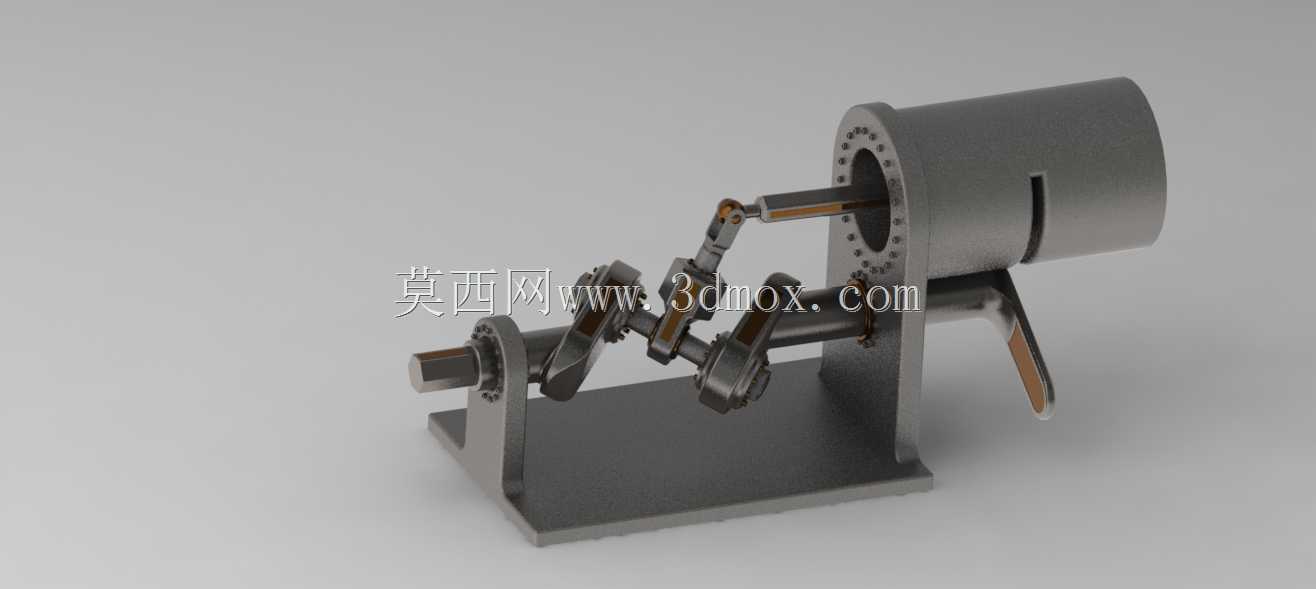

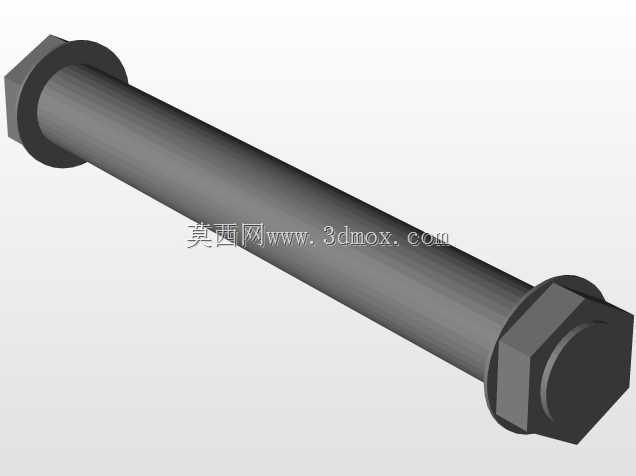

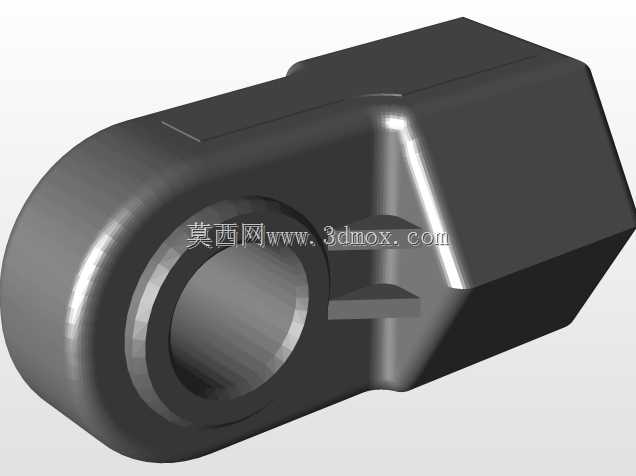

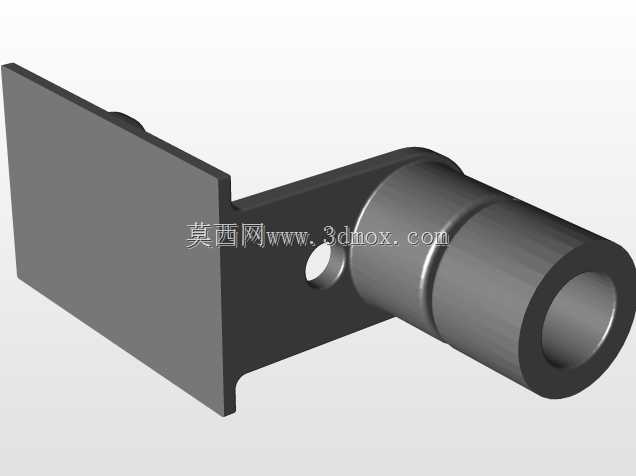

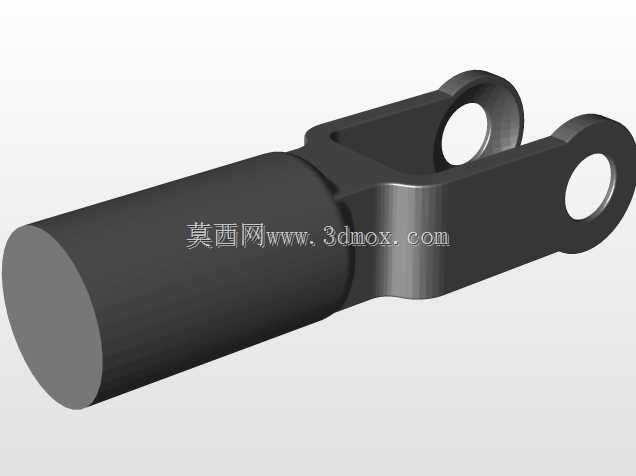

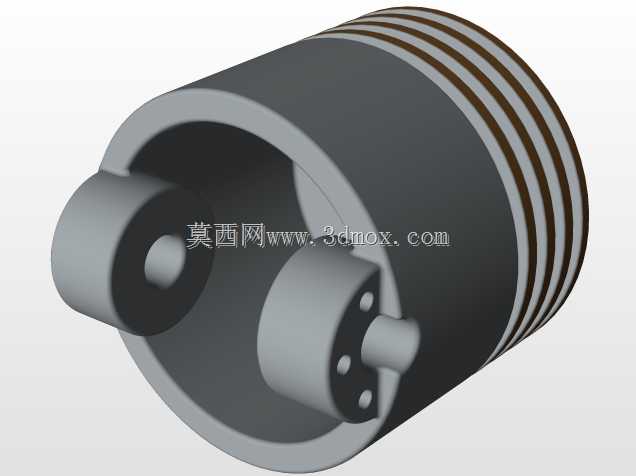

该活塞传动机构主要面向小型动力输出、教学演示、非标动力单元定制等应用场景，可作为微型压缩装置、小型流体输送设备、实验台动力模块的核心传动部件使用，能够将旋转动力与活塞往复运动进行高效转换，适配低负载、高频率往复动作的工况需求。整套机构采用双缸对置布局，两个缸体沿中心曲柄轴呈对称分布，这种布局能够抵消单缸活塞运动产生的往复惯性力，大幅降低机构运行过程中的振动幅度，提升运转平稳性，无需额外加装厚重的平衡配重块即可实现低噪运行。机构核心由集成式安装底座、对称布置的缸筒组件、曲柄轴、连杆组、活塞连接销几部分构成，安装底座采用一体式L型支撑结构，底部预留了标准化的安装孔位，可直接固定在型材机架或设备安装平面上，整体安装边界紧凑，横向占用空间小于同行程单缸机构的1.2倍，纵向高度适配多数小型设备的内部安装空间，无需对原有设备腔体做大规模改造即可完成适配。设计过程中对连杆与曲柄的连接点做了优化，铰接位置采用了等距分布的连接点位设计，仅需调整连接点的数量与排布，即可快速拓展为四缸、六缸等多缸对置结构，无需重新设计核心曲柄轴的主体结构，大幅降低了同系列不同规格产品的设计迭代成本。缸筒与活塞的配合间隙按照精密传动公差设计，既保证活塞往复运动过程中无卡滞，也能减少不必要的旷量，避免长期运行后出现敲击异响。曲柄轴的支撑位置设置了适配轴承安装的轴颈，可根据负载需求选配滑动轴承或滚动轴承，满足不同转速工况的使用要求。整套机构的动力输入轴从侧方伸出，可直接连接伺服电机、手摇柄等动力输入部件，输入端的轴径采用通用尺寸设计，无需定制联轴器即可完成与标准动力部件的连接。在实际使用中，该机构既可以作为动力输入单元，将曲柄的旋转运动转化为活塞的往复直线运动，完成流体抽吸、压缩、推送等动作；也可以作为动力转换单元，将活塞端输入的往复压力转化为曲柄轴的旋转扭矩输出，适配特殊场景下的动力转换需求。
