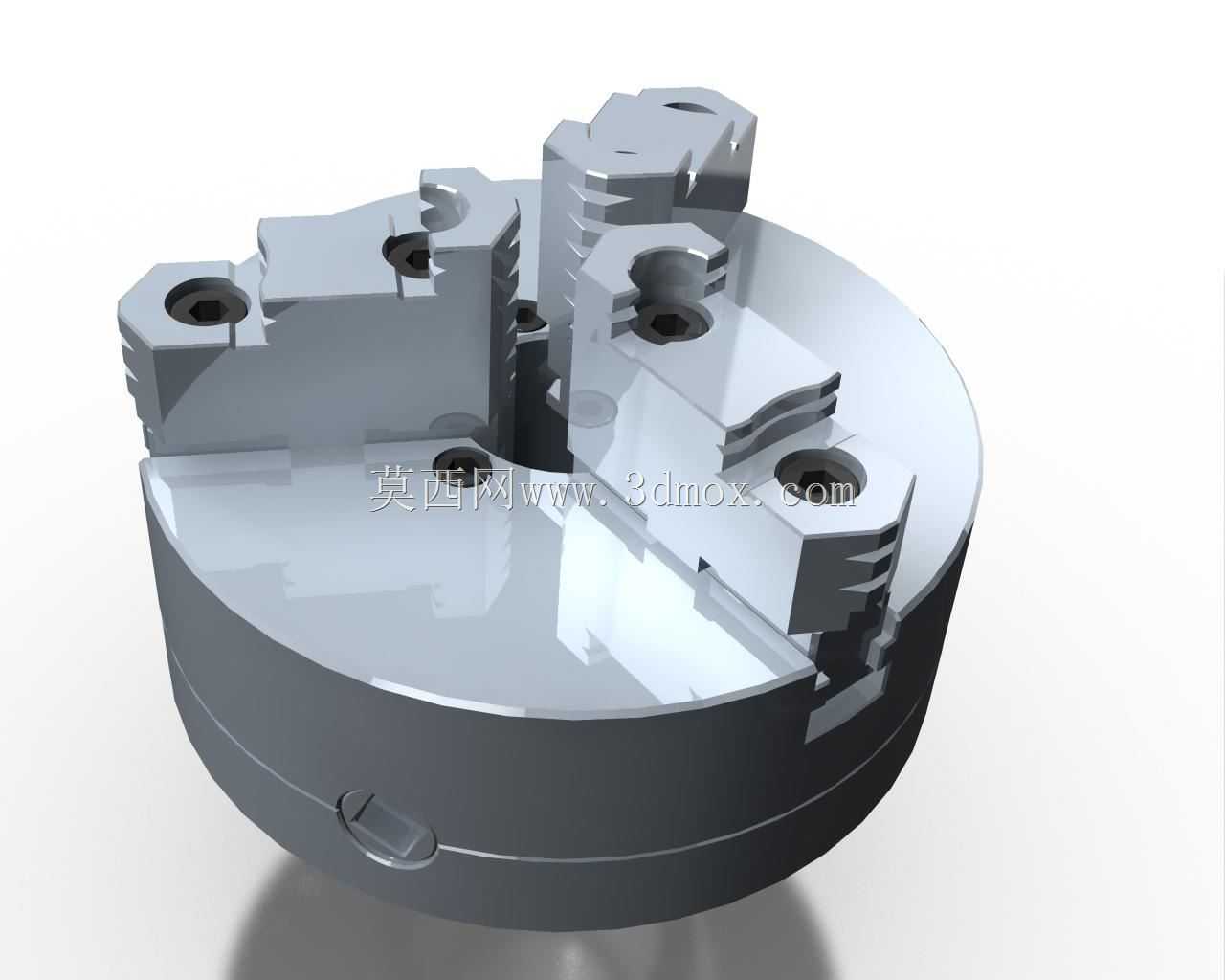

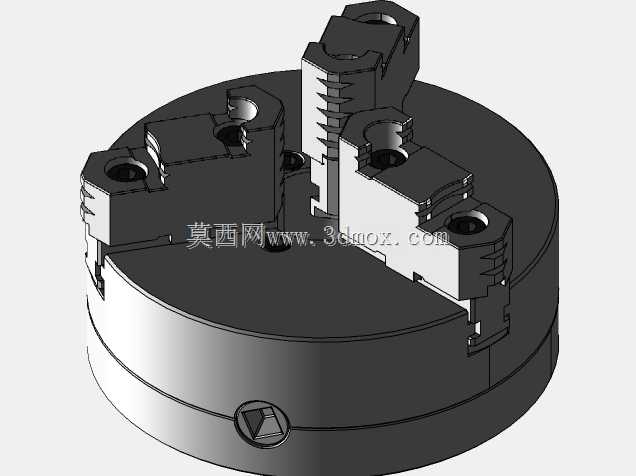

155mm规格自定心三爪车床卡盘结构设计

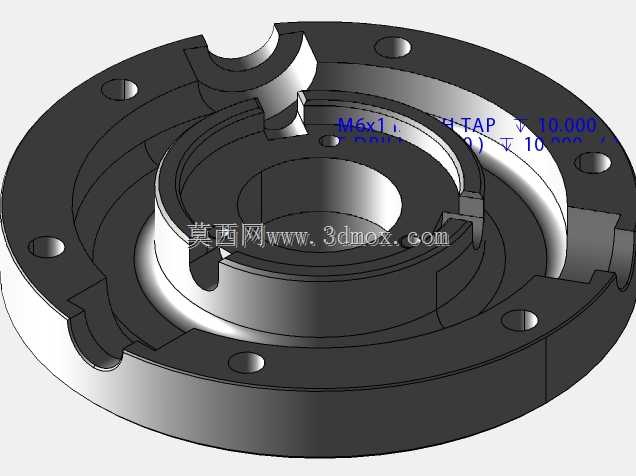

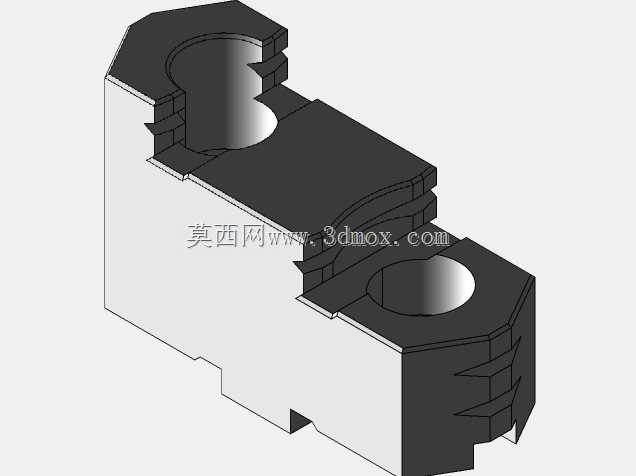

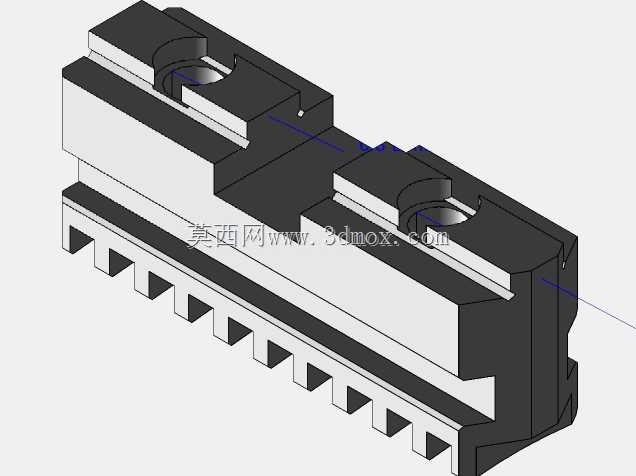

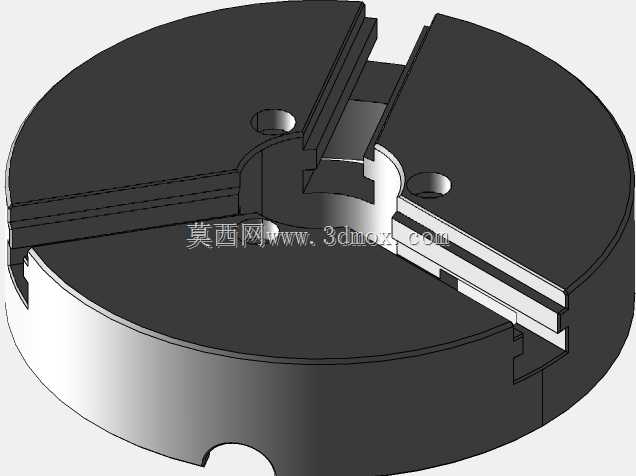

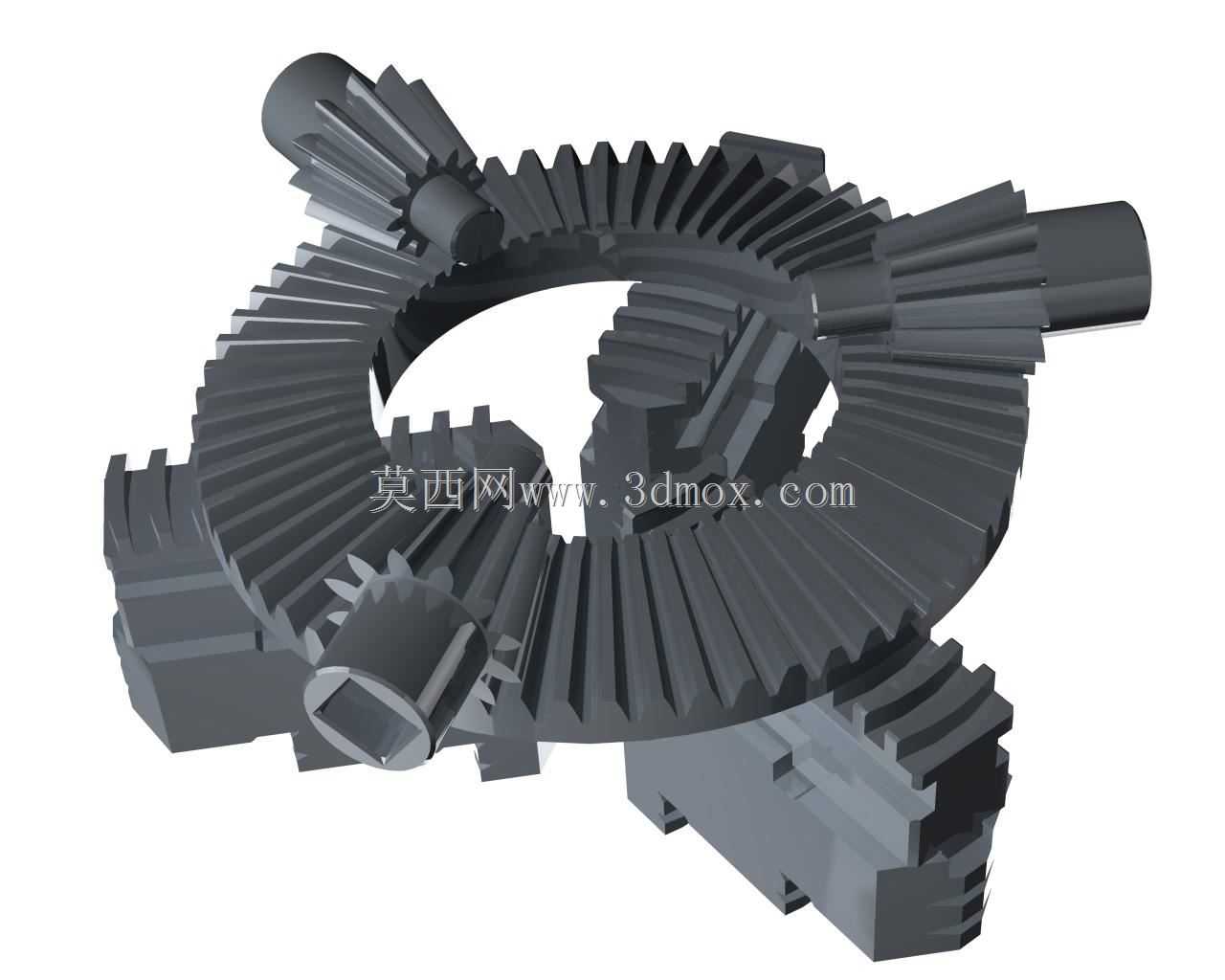

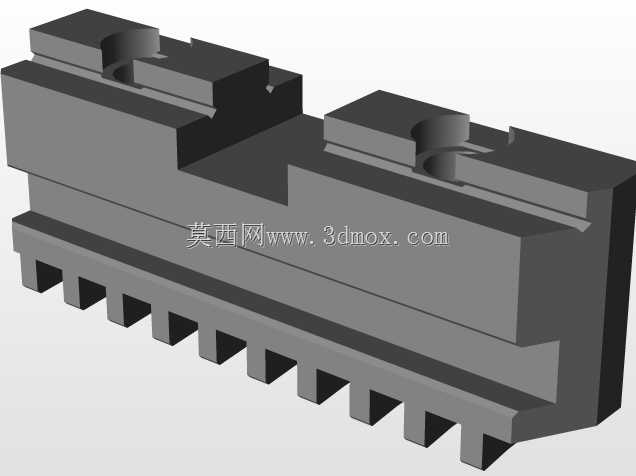

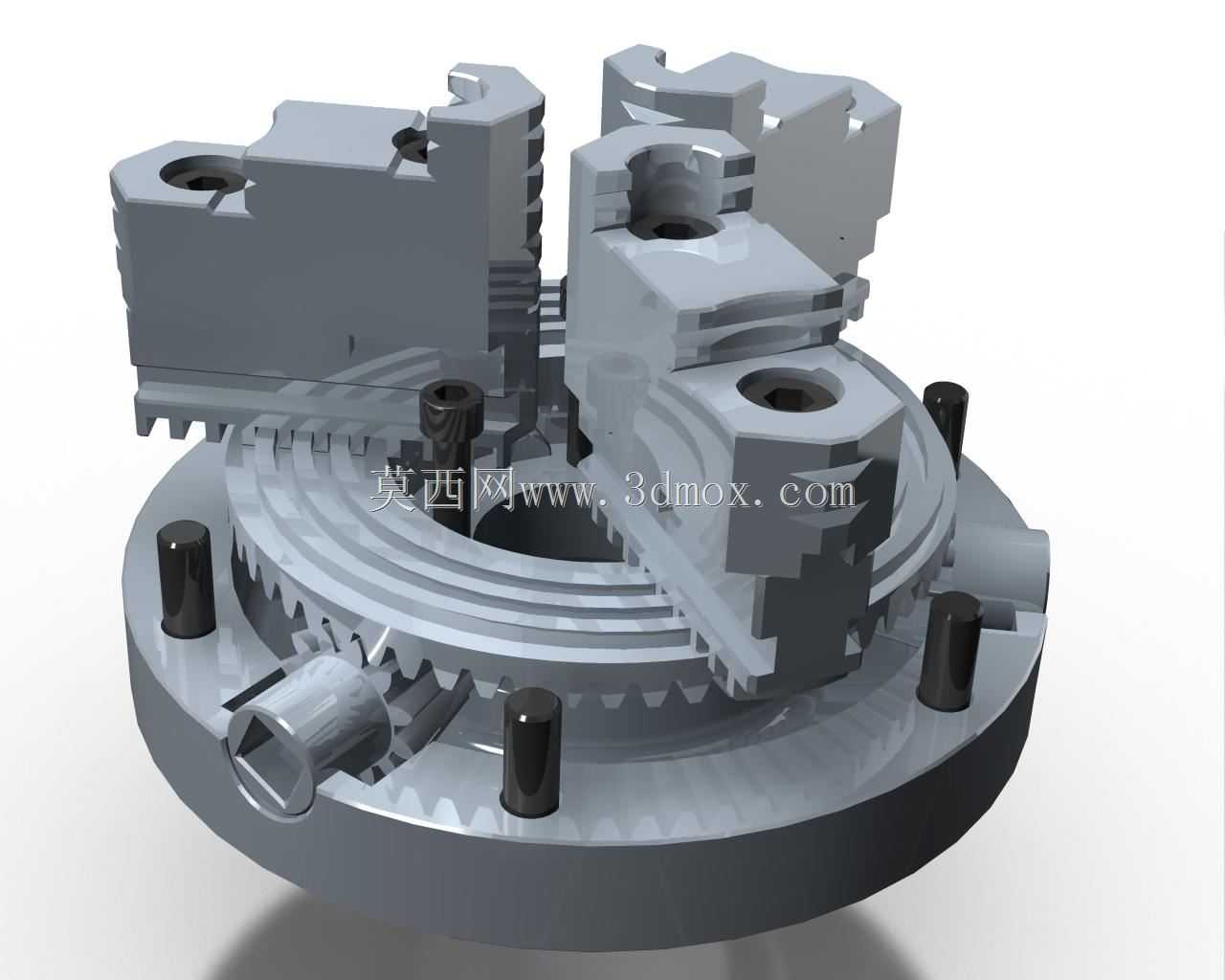

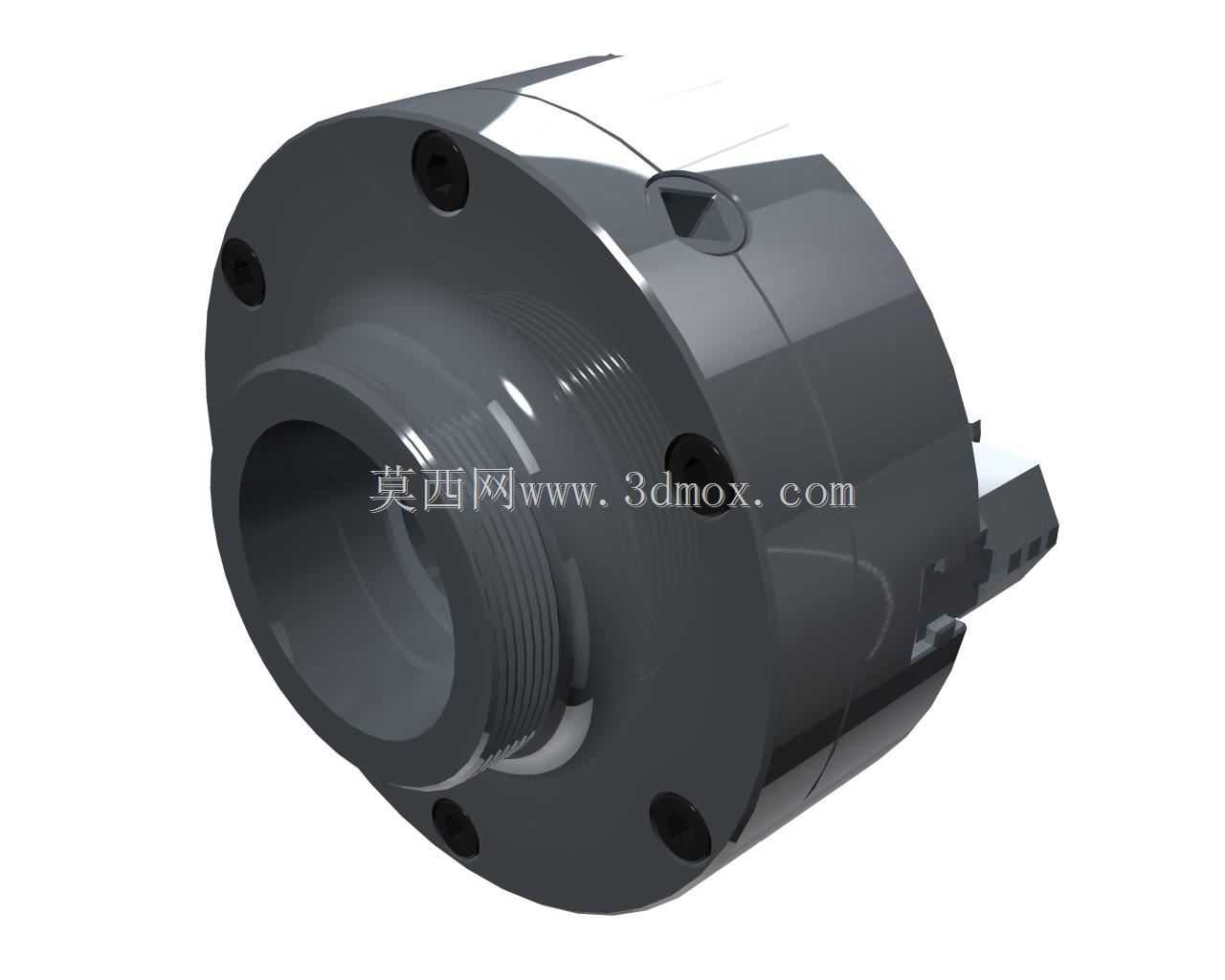

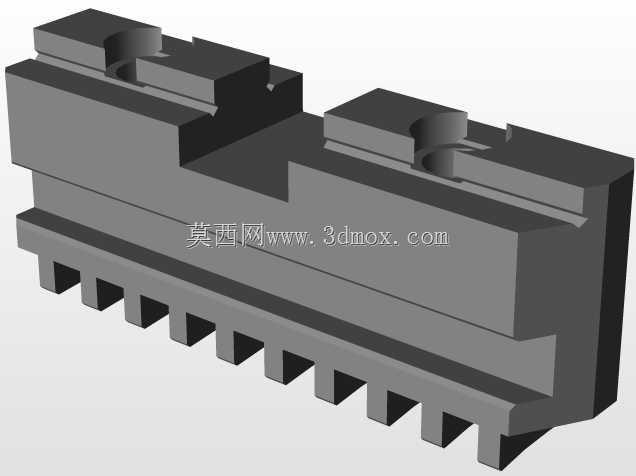

这款155mm规格的自定心卡盘，是卧式车床、转塔车床及外圆磨床等金属切削设备的核心装夹配套部件，在中小尺寸轴类、盘类回转零件的切削加工场景中应用极为广泛，能够覆盖常规机械加工车间绝大多数回转体工件的装夹需求，是机床附件领域应用普及率最高的夹具类型之一。在实际生产场景中，该卡盘可直接安装在机床主轴端部，通过卡爪的同步径向移动实现工件的自动定心与夹紧，无需操作人员反复找正工件中心，能够大幅缩短单件工件的装夹辅助时间，有效提升批量零件加工的装夹效率与同轴度精度，尤其适配中小批量回转零件的粗加工、半精加工工序，在五金加工、汽配零件制造、通用设备维修等场景中都能发挥稳定作用。从功能特性来看，该卡盘采用三爪同步联动的结构设计，三个卡爪在盘体内部的平面螺纹驱动下可实现同步径向位移，装夹时能够自动完成工件中心与主轴回转中心的重合，定心精度可满足常规回转加工的同轴度要求；卡爪采用可拆换的阶梯式结构设计，不同阶梯面可适配不同直径范围的工件装夹，既可以夹持外圆表面完成外轮廓车削、磨削加工，也可反向安装卡爪撑持工件内孔完成内孔、端面的加工工序，装夹适配范围灵活。在设计思路上，这款卡盘的整体结构围绕高刚性、装夹可靠性与操作便捷性展开，盘体采用高强度铸铁材质打造，具备优异的抗震性能与结构强度，能够承受切削过程中的径向切削力与冲击载荷，避免装夹松动导致的加工精度偏差；内部的平面螺纹传动副经过齿形优化，传动过程顺滑无卡滞，卡爪移动同步性好，同时具备足够的锁紧力，能够保证高速切削状态下工件不会出现位移；盘体上的安装定位结构严格匹配通用车床主轴的端部连接尺寸，可实现与常规规格车床主轴的直接适配安装，无需额外制作过渡连接法兰。从外形尺寸与安装边界来看，该卡盘整体外径为155mm，整体轴向厚度适配常规中小型车床的主轴端部安装空间，安装时的定位止口、连接螺栓孔位置均遵循通用机床附件的安装标准，安装后卡爪的最大张开行程可覆盖对应直径范围的工件装夹，卡爪闭合后的最小夹持直径可满足小尺寸轴类零件的装夹需求，整体安装后不会超出机床主轴的安全回转范围，不会与机床刀架、护罩等部件产生运动干涉，能够直接替换同规格的老旧卡盘完成设备配件升级，适配性极强。
