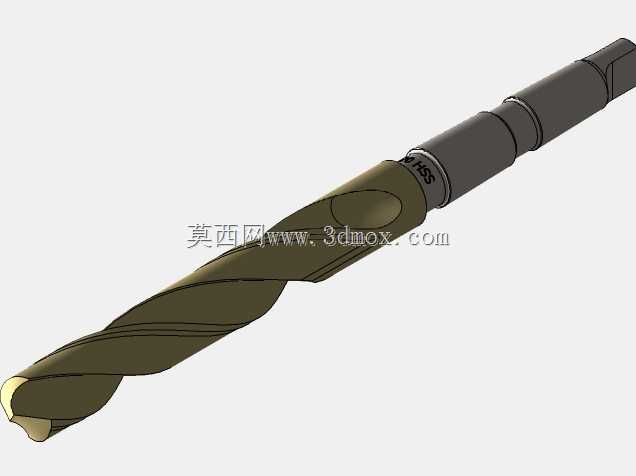

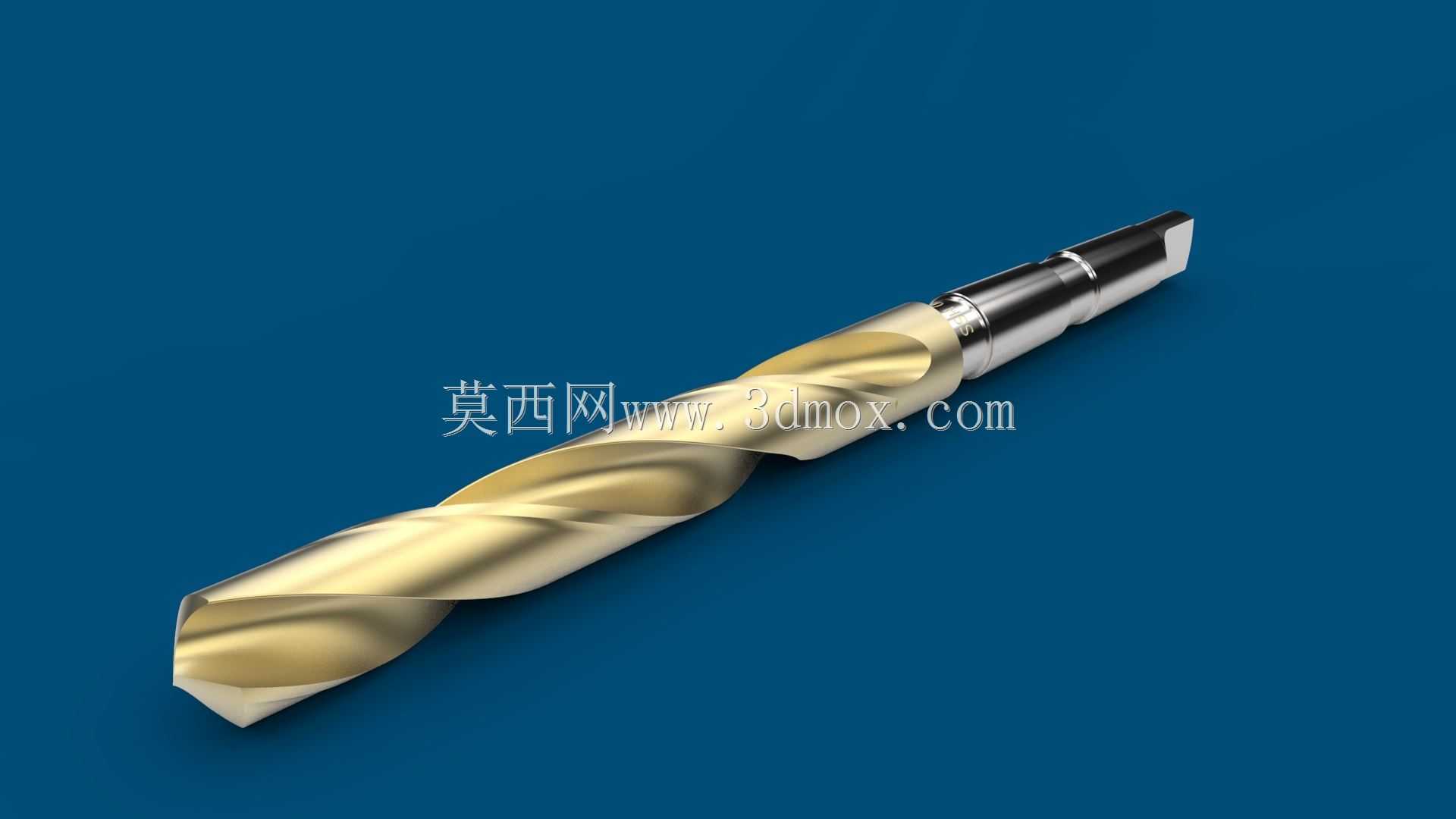

布罗卡HSS莫氏锥柄麻花钻结构设计

这款高速钢锥柄麻花钻是金属切削加工领域应用极为广泛的孔加工刀具，主要适配各类台式钻床、立式钻床、摇臂钻床以及车床尾座加工场景，可完成碳钢、合金钢、铸铁、有色金属等多种常见金属材料的实体钻孔作业，在机械制造车间、五金加工工坊、设备维修站点的日常加工中承担着核心的粗加工、半精加工钻孔工序，是孔加工环节消耗量较大的通用切削刀具。从功能特性来看，这款钻头采用高速钢材质打造，具备优秀的红硬性与耐磨性能，在常规切削转速下能够保持刃口强度，避免加工过程中出现刃口退火、崩损的问题，可稳定完成中等硬度金属材料的连续钻孔作业。钻头的切削部分采用标准麻花钻的双主切削刃+横刃结构，两条螺旋排屑槽经过合理的螺旋角设计，能够在钻孔过程中顺畅导出切屑，避免切屑堵塞孔壁造成加工表面拉伤或是钻头卡滞，钻尖的顶角经过优化适配，能够在钻入工件时快速定心，减少钻孔初期的滑移偏摆，提升孔位的加工精度。刀具的装夹部分采用2号莫氏锥柄结构，这种锥柄依靠锥面的自锁效应实现与机床主轴锥孔的紧密配合，能够传递较大的切削扭矩，同时具备很高的装夹同轴度，拆装便捷，适配所有对应锥度规格的机床主轴与钻套，无需额外的装夹夹具即可完成安装，安装时仅需将锥柄表面擦拭干净后推入主轴锥孔，通过锥面摩擦力即可完成固定，拆卸时使用对应的楔铁即可轻松退出刀具。在设计思路上，这款钻头严格遵循金属切削刀具的设计规范，工作部分的直径为20mm，整体长度与锥柄尺寸完全匹配莫氏锥柄钻头的标准参数，刃带部分设计有微小的倒锥，能够减少钻头与孔壁之间的摩擦，降低加工过程中的切削阻力，同时保证钻孔的孔径公差控制在合理范围内。螺旋槽的槽型经过抛光优化，不仅能够提升排屑的顺畅度，还能减少切屑与槽壁的粘附，在加工塑性材料时能够有效避免积屑瘤的产生，提升加工表面的光洁度。在实际加工应用中，这款钻头可根据不同的加工材料调整切削参数，加工钢材时可配合切削液使用以降低刃口温度、延长刀具寿命，加工铸铁等脆性材料时可采用干式切削，适配不同工况下的钻孔需求。从安装边界来看，这款钻头的莫氏锥柄尺寸为标准2号莫氏锥度，可直接适配主轴锥孔为2号莫氏锥的钻床设备，若安装在更大锥度的主轴上仅需搭配对应规格的变径钻套即可使用，钻头工作时的轴向长度预留了足够的钻孔深度空间，可完成深度不超过钻头螺旋槽长度的通孔、盲孔加工作业，锥柄尾部的扁尾结构能够与主轴内部的扁槽配合，避免加工过程中钻头出现打滑转动，进一步提升大扭矩切削时的装夹可靠性。
