小型台式数控车床结构设计方案

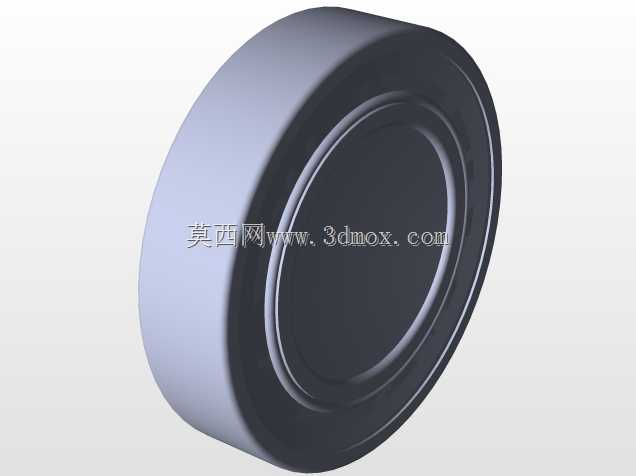

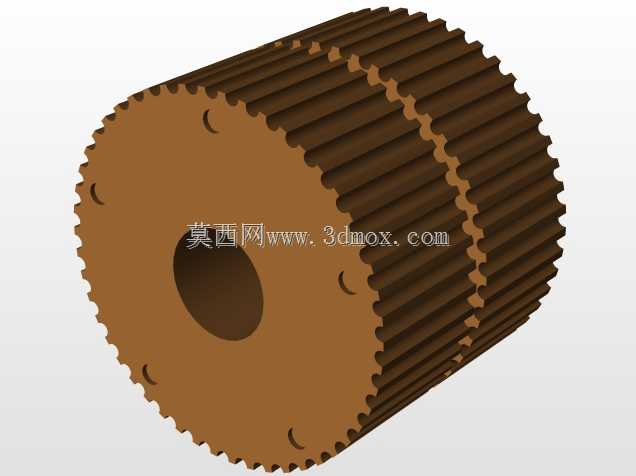

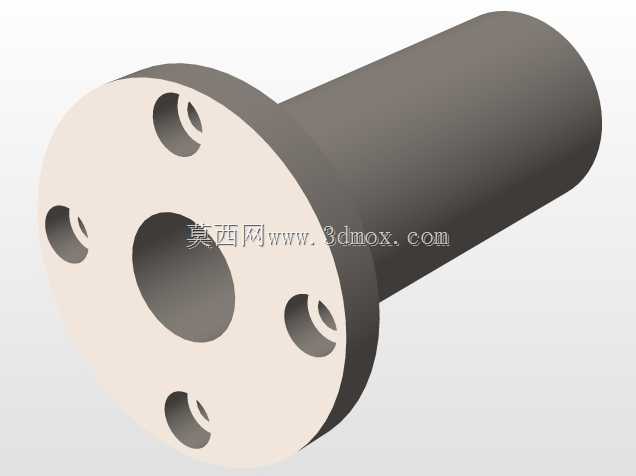

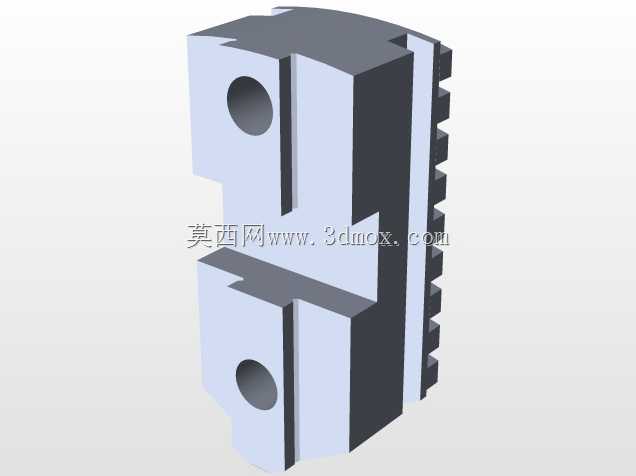

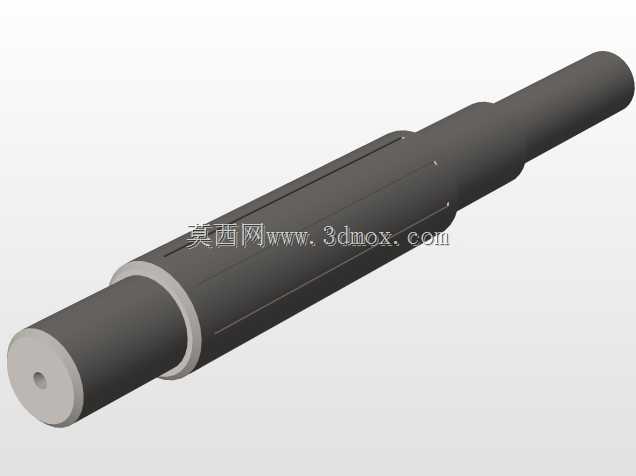

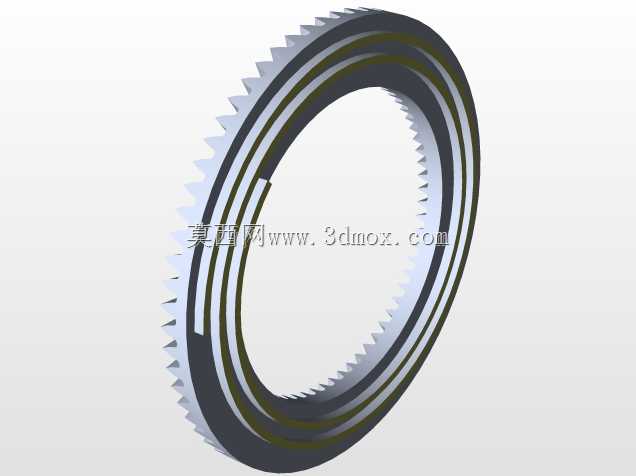

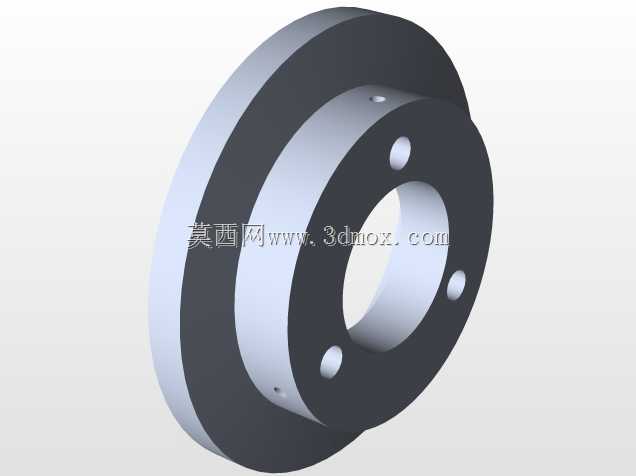

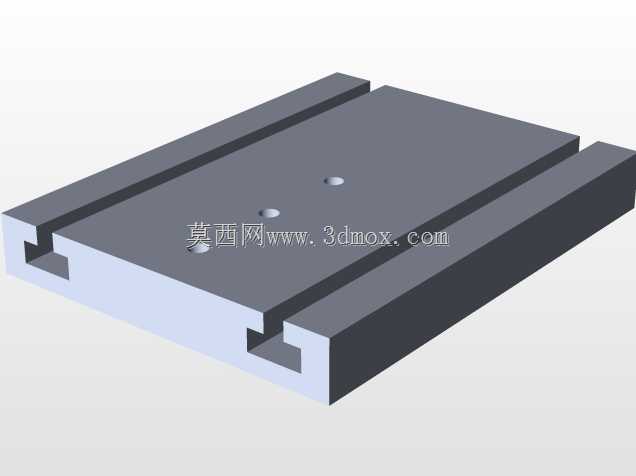

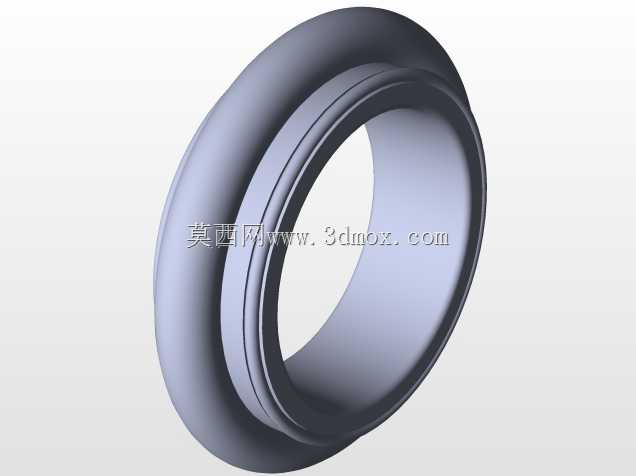

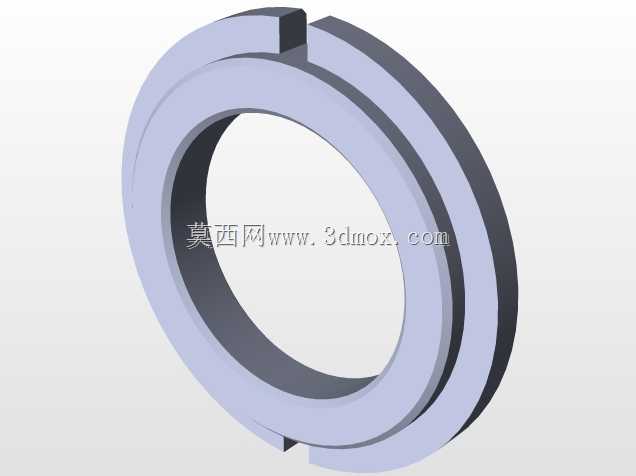

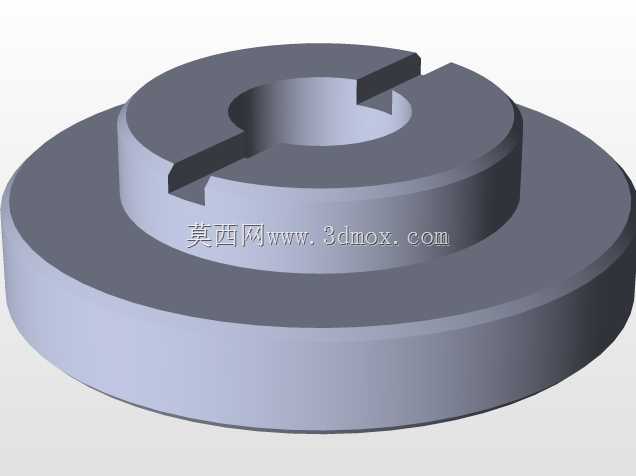

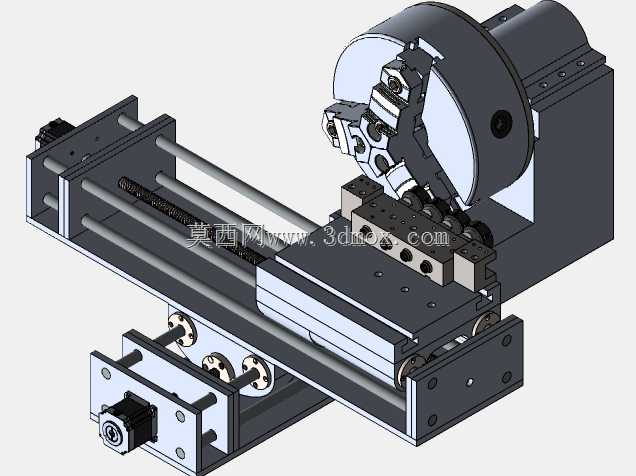

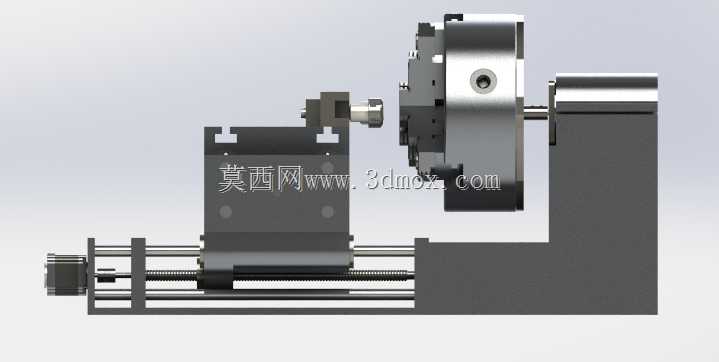

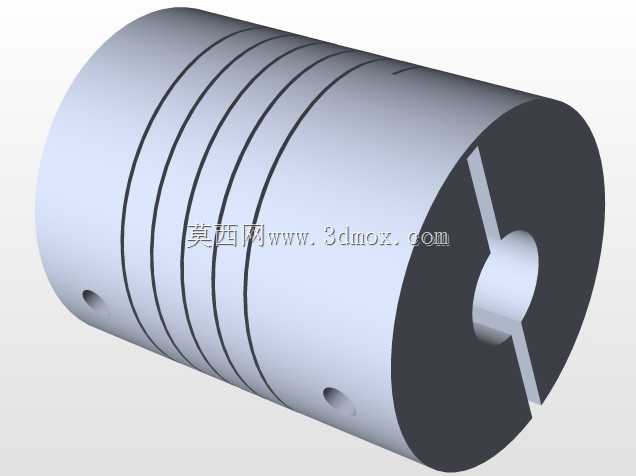

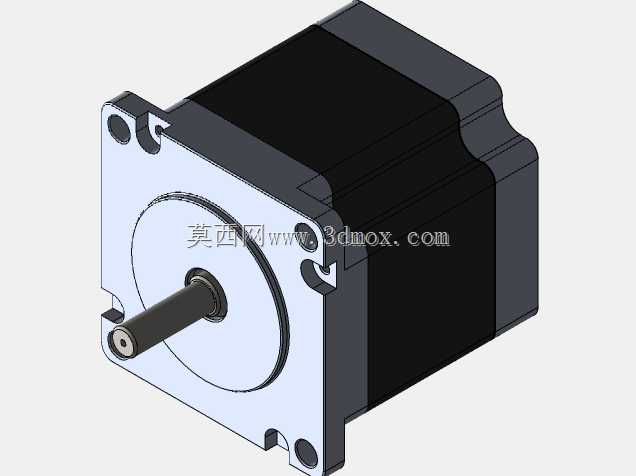

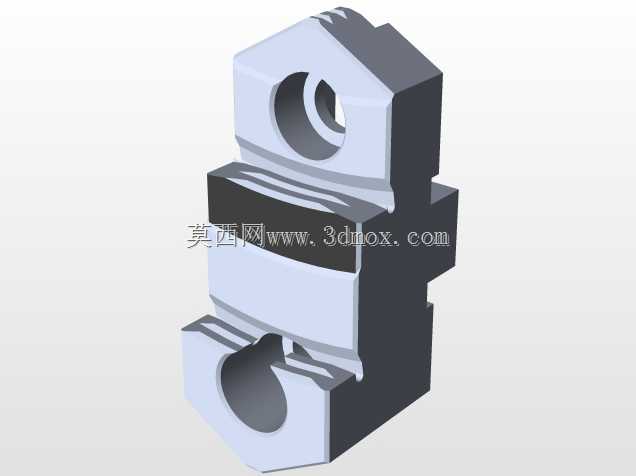

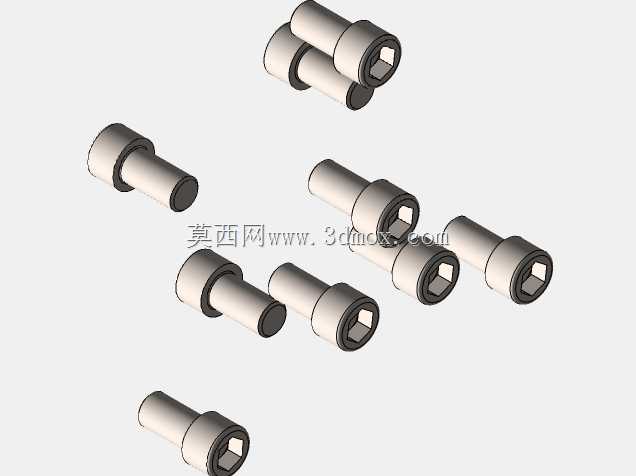

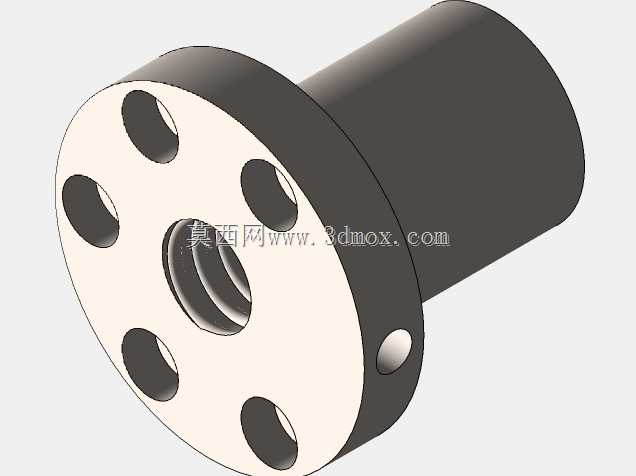

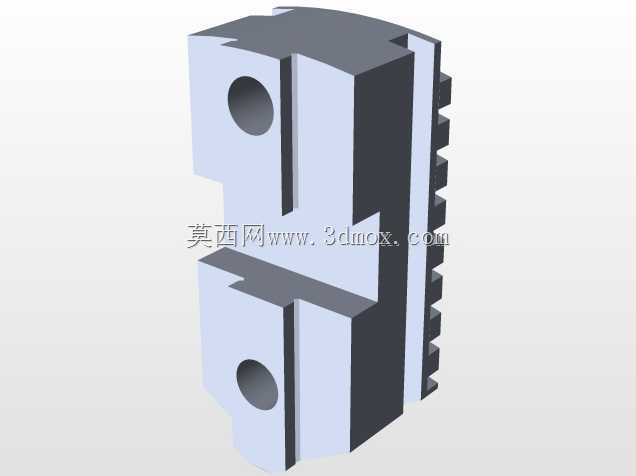

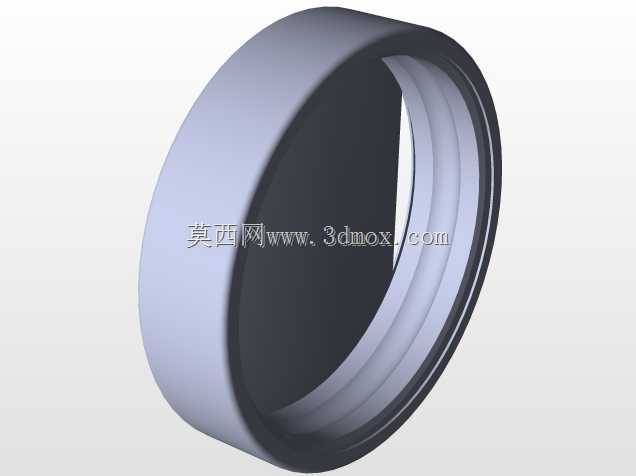

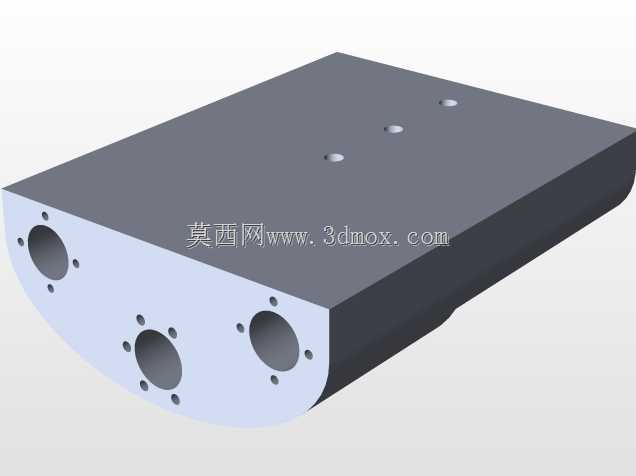

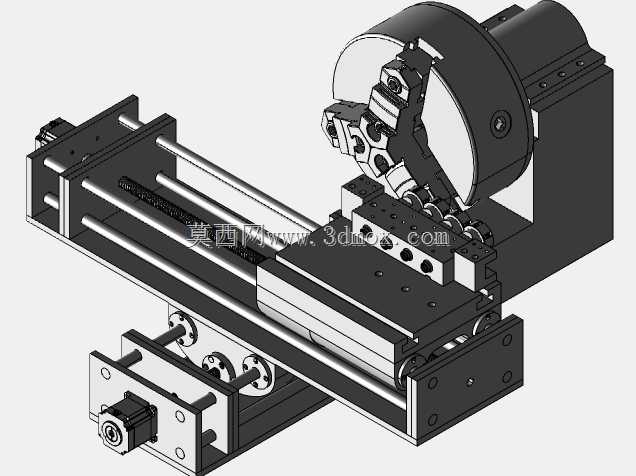

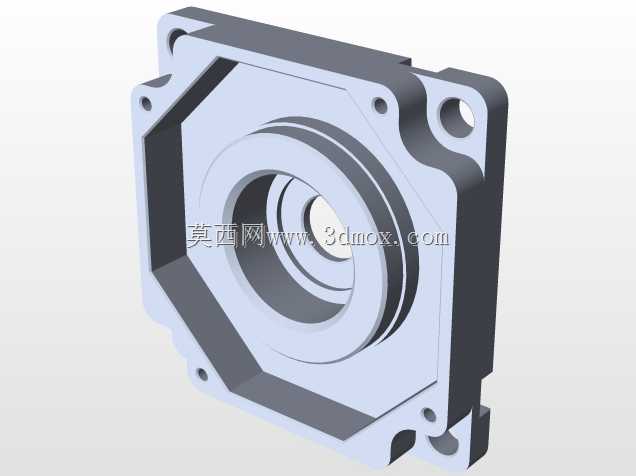

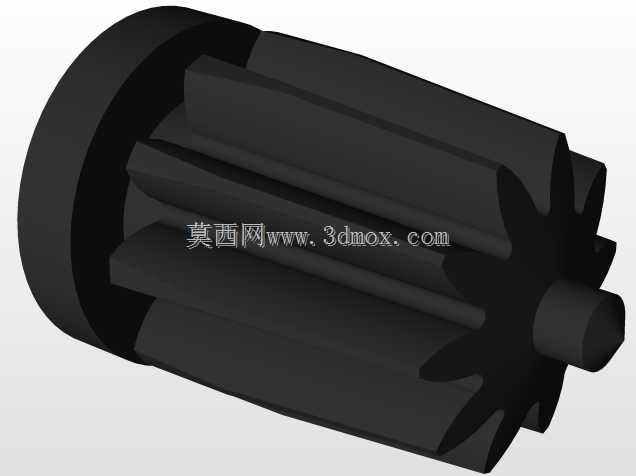

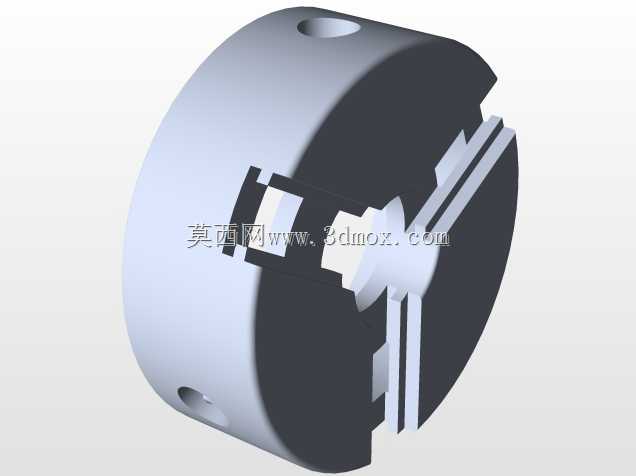

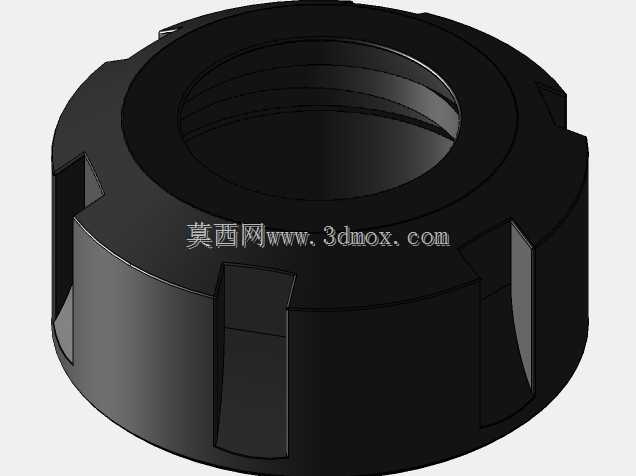

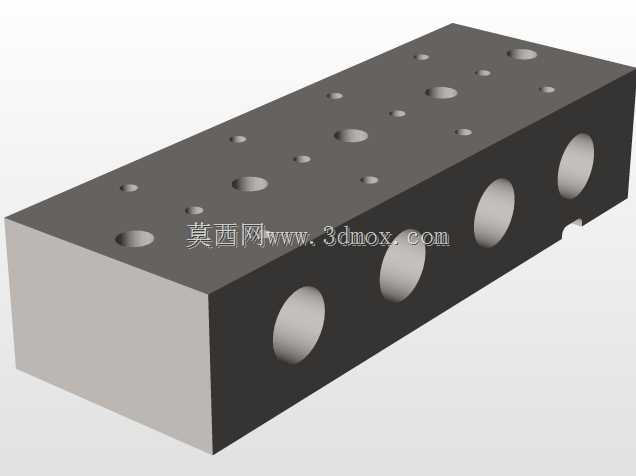

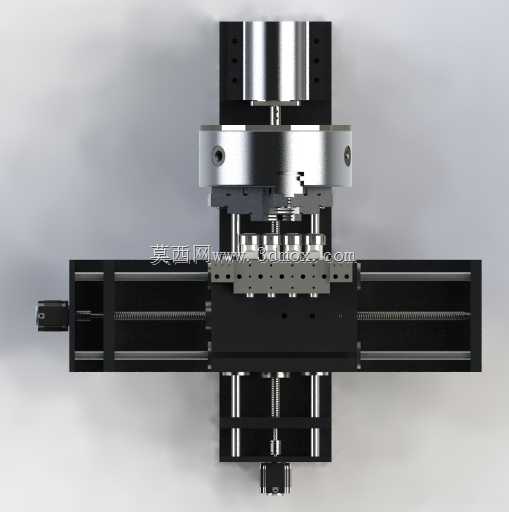

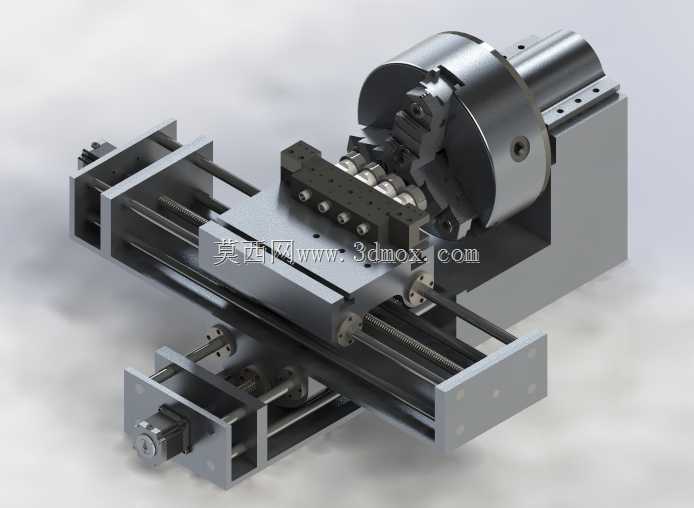

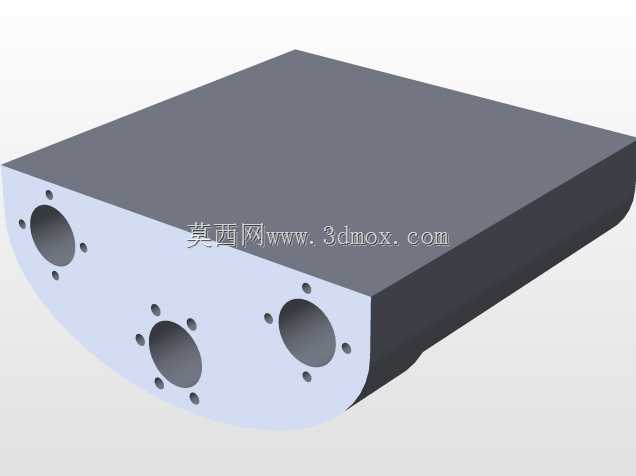

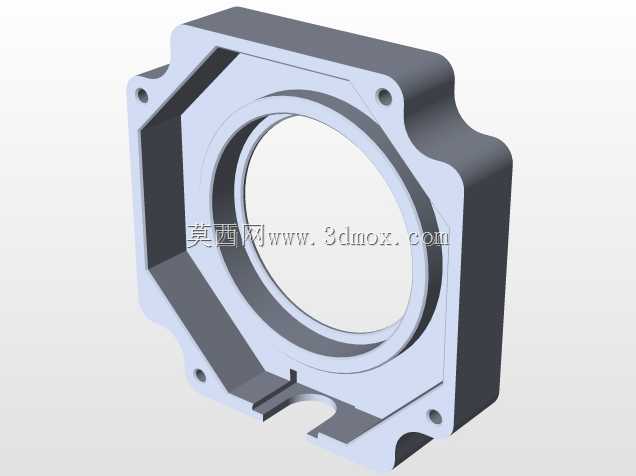

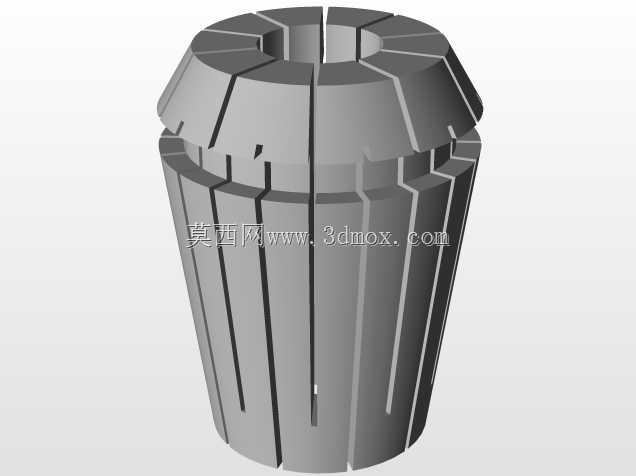

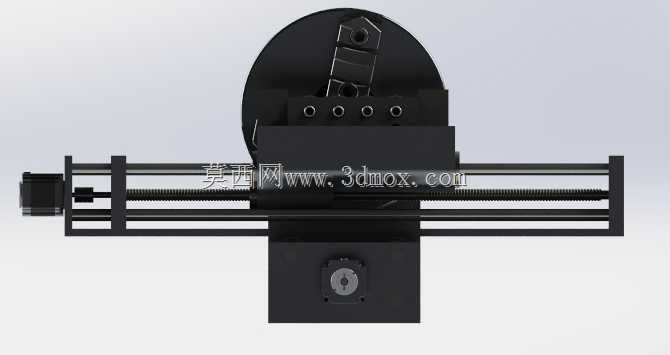

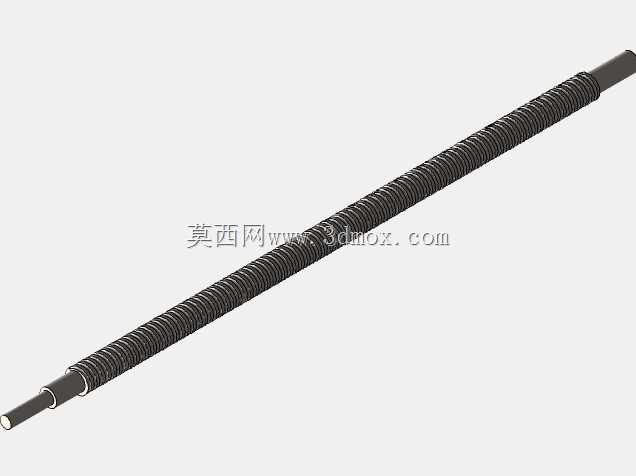

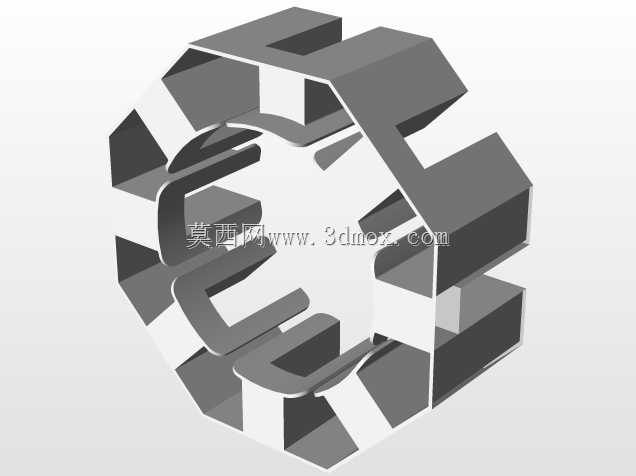

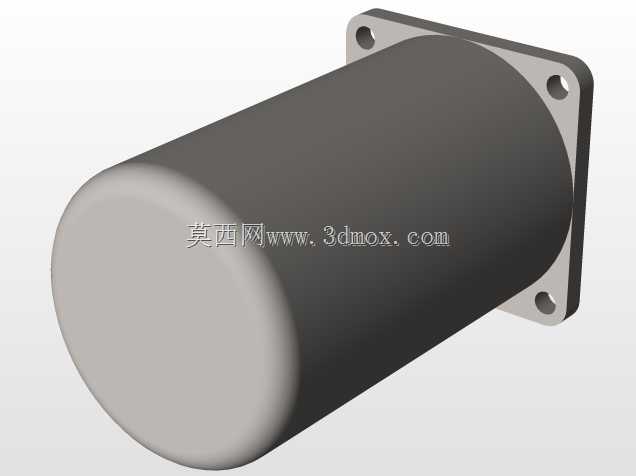

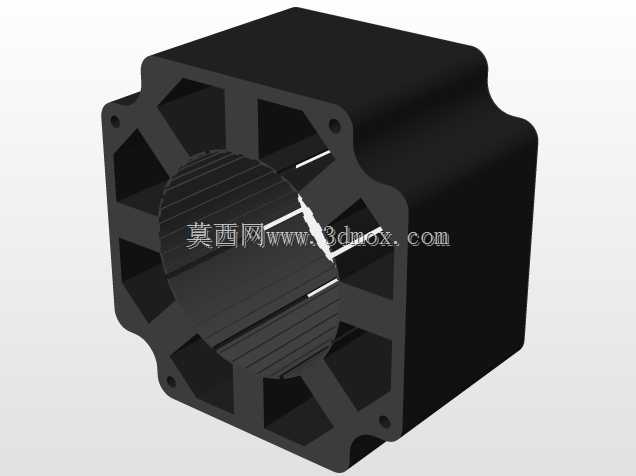

这款台式数控车床主要面向小型精密零件加工场景，可适配教学实训、小型五金作坊、精密仪器零部件修配、非标小批量零件试制等多种应用场景，能够满足有色金属、工程塑料、小型钢件等多种材质的回转体零件加工需求，可完成外圆车削、端面车削、内孔镗削、螺纹切削、锥面加工等常规车削工序，相较于大型落地式数控车床，其占地空间更小，部署灵活，无需专用重型设备基础，普通工作台面即可完成安装固定，适配空间有限的加工场景。设备整体采用卧式平床身布局，主轴单元采用卡盘装夹结构，可适配不同规格的三爪自定心卡盘，能够装夹直径范围内的棒料、盘类零件，主轴传动结构经过优化，兼顾低速切削扭矩与高速精加工的转速需求，可适配不同材质的切削参数要求。进给系统采用十字滑台结构，X、Z轴均采用直线导轨搭配滚珠丝杠的传动组合，传动间隙小，定位精度稳定，能够保证连续加工的尺寸一致性，滑台的行程参数经过合理匹配，可覆盖小型零件的常规加工行程范围，不会出现行程冗余造成的结构浪费，也不会因行程不足限制加工范围。刀架部分采用排刀式布局，结构简单可靠，换刀动作迅捷，可同时装夹多把不同用途的车刀，适配小批量多工序零件的连续加工需求，无需频繁换刀调整，能够有效缩短单件加工的辅助时间。整体设计过程中，优先考虑结构的易维护性，所有传动部件均预留了润滑与调整空间，日常维护时无需大规模拆解设备即可完成间隙调整、润滑保养等操作，设备的电气安装区域与机械传动区域做了分隔设计，可避免切削液、金属切屑进入电气区域造成故障。安装边界方面，设备底部预留了标准的安装固定孔位，可直接固定于标准重型工作台，也可搭配独立的小型设备柜使用，整体重量控制在单人借助简易工具即可移位的范围，无需起重设备辅助部署，进料与出料方向预留了足够的操作空间，操作人员站在设备正前方即可完成装夹、对刀、加工监控、工件取放等全流程操作，操作面板的安装位置符合人体工程学设计，长时间操作不易产生疲劳。床身整体采用高刚性结构设计，可抵消常规切削过程中的振动，保证精加工时的表面质量，即使加工小螺距螺纹、精密外圆等高精度要求的工序，也能保证加工稳定性。
