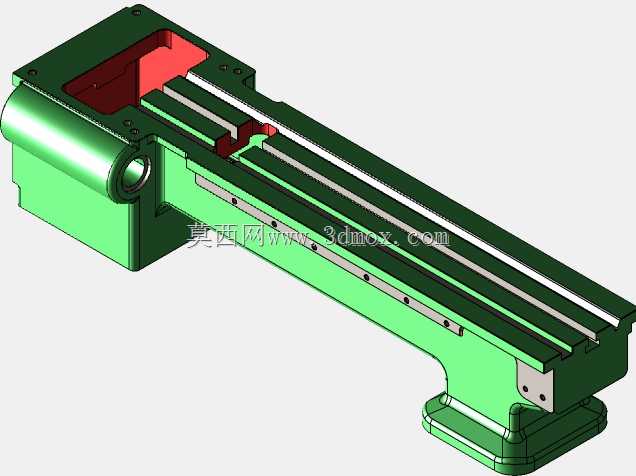

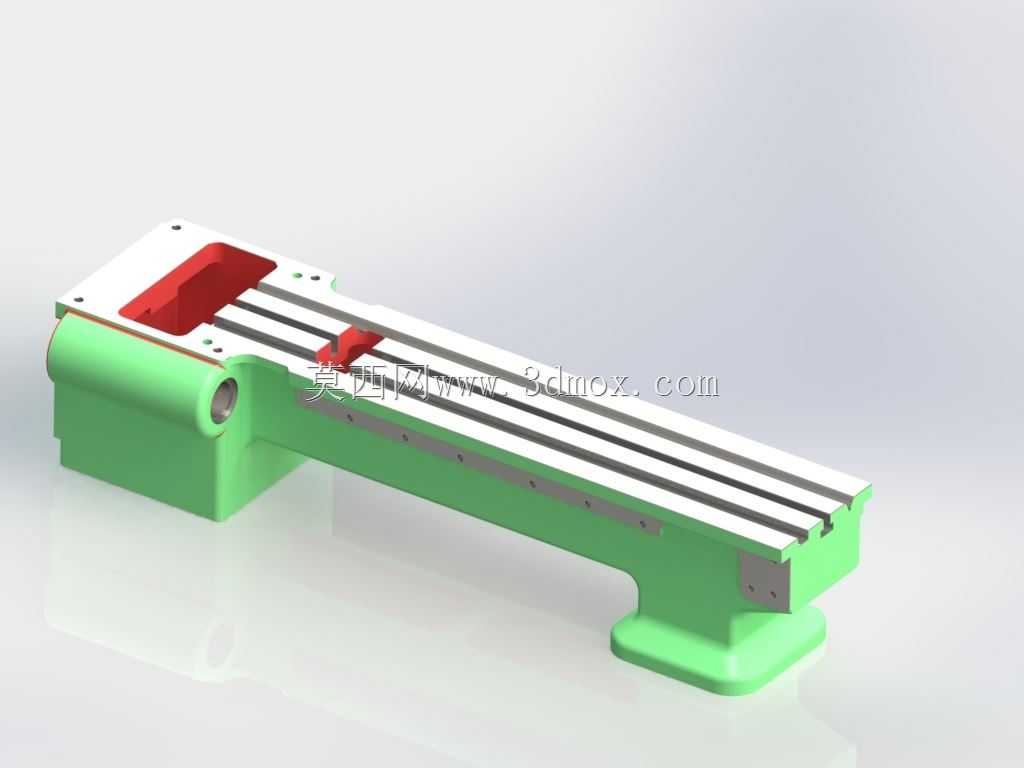

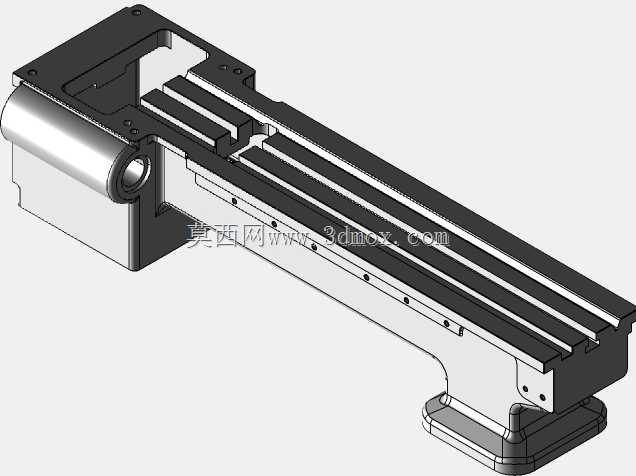

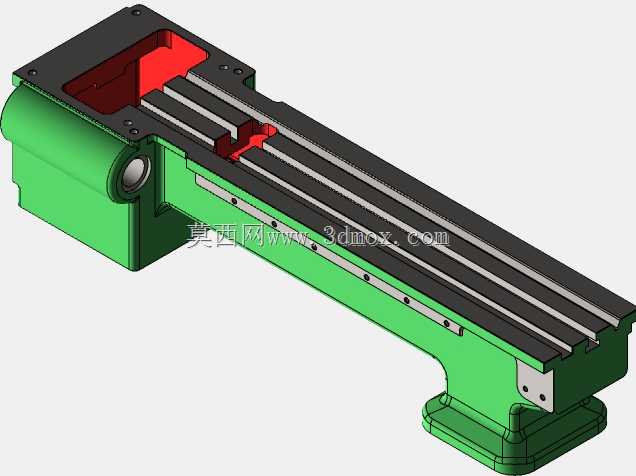

TV-16小型车床床身本体结构设计

这款TV-16车床本体是小型台式车床的核心承载基座，是整台车床所有功能部件的安装基准，直接决定车床的加工精度、运行稳定性与长期使用的刚性表现，广泛应用于小型机械加工车间、职业院校实训教学场景、五金维修作坊以及个人DIY加工场景，可适配小型金属零件、非金属工件的车削外圆、内孔、端面、螺纹、切断等常规车削加工工序，是小型精密车削加工设备的核心基础构件。从功能特性来看，该床身本体采用一体式铸造结构设计，主体为高刚性的箱型加筋布局，左侧集成了主轴箱安装定位面，带有精准的主轴安装同轴定位孔，可保证主轴装配后的回转精度；床身上部设计有高精度的平行导轨安装基面，可适配床鞍、溜板的纵向滑动导向，导轨基面经过平面度与平行度的精度预留设计，能够保证溜板移动的直线度，避免加工过程中出现锥度误差；床身下部设计有前后两个支撑脚结构，可通过螺栓将整台车床固定在工作台或者专用机架上，有效抵消车削加工过程中产生的切削振动，提升加工过程的稳定性。从设计思路来看，该床身本体遵循小型车床的紧凑化设计原则，在保证整体刚性的前提下尽可能压缩整体占地面积，适合桌面式安装使用；床身内部设计有交错的加强筋结构，在不额外增加壁厚与整体重量的前提下，大幅提升床身的抗扭、抗弯刚性，避免长期受力产生形变；导轨安装面与主轴安装面的位置精度在设计阶段就做了公差预留，能够减少后续机加工的工序难度，降低生产制造成本；床身侧面预留了进给机构、润滑管路的安装空间与走线槽位，方便后续其他功能部件的装配，不会出现部件干涉的问题。从外形尺寸与安装边界来看，该床身整体为长条形布局，纵向长度适配小型车床的最大加工行程，可满足常规小型零件的加工长度需求；宽度方向控制在桌面安装的合理尺寸范围内，不会占用过多的操作空间；底部支撑脚的安装孔位采用标准化间距设计，可适配通用的小型车床安装机架，安装时只需保证支撑面的水平度，即可完成床身的基准调平；上部导轨的间距经过优化设计，既能够保证床鞍的支撑稳定性，又不会因为导轨间距过大导致溜板结构过于笨重，影响手动进给的操作手感。
