多工位级进冲孔落料弯曲冲压模具结构

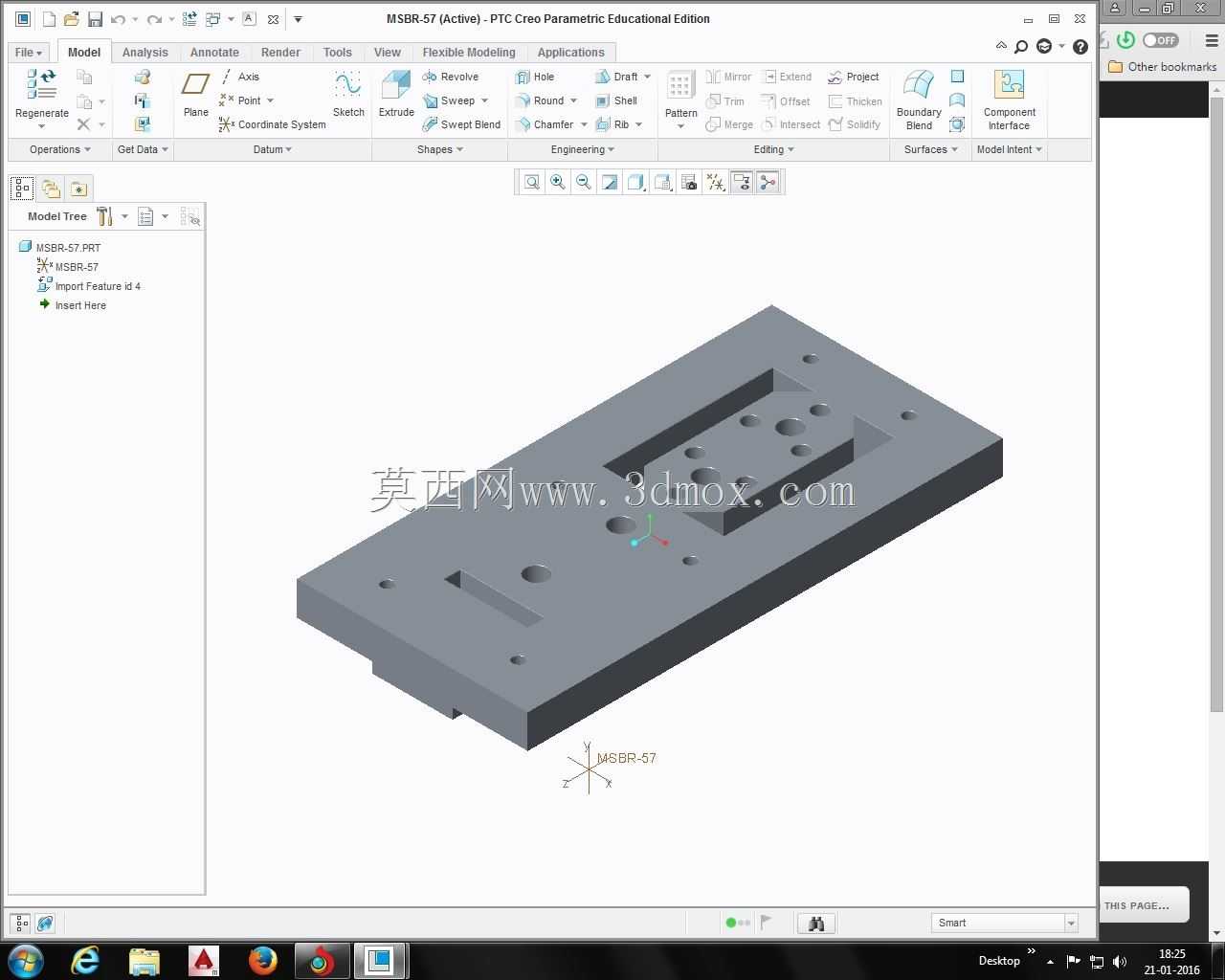

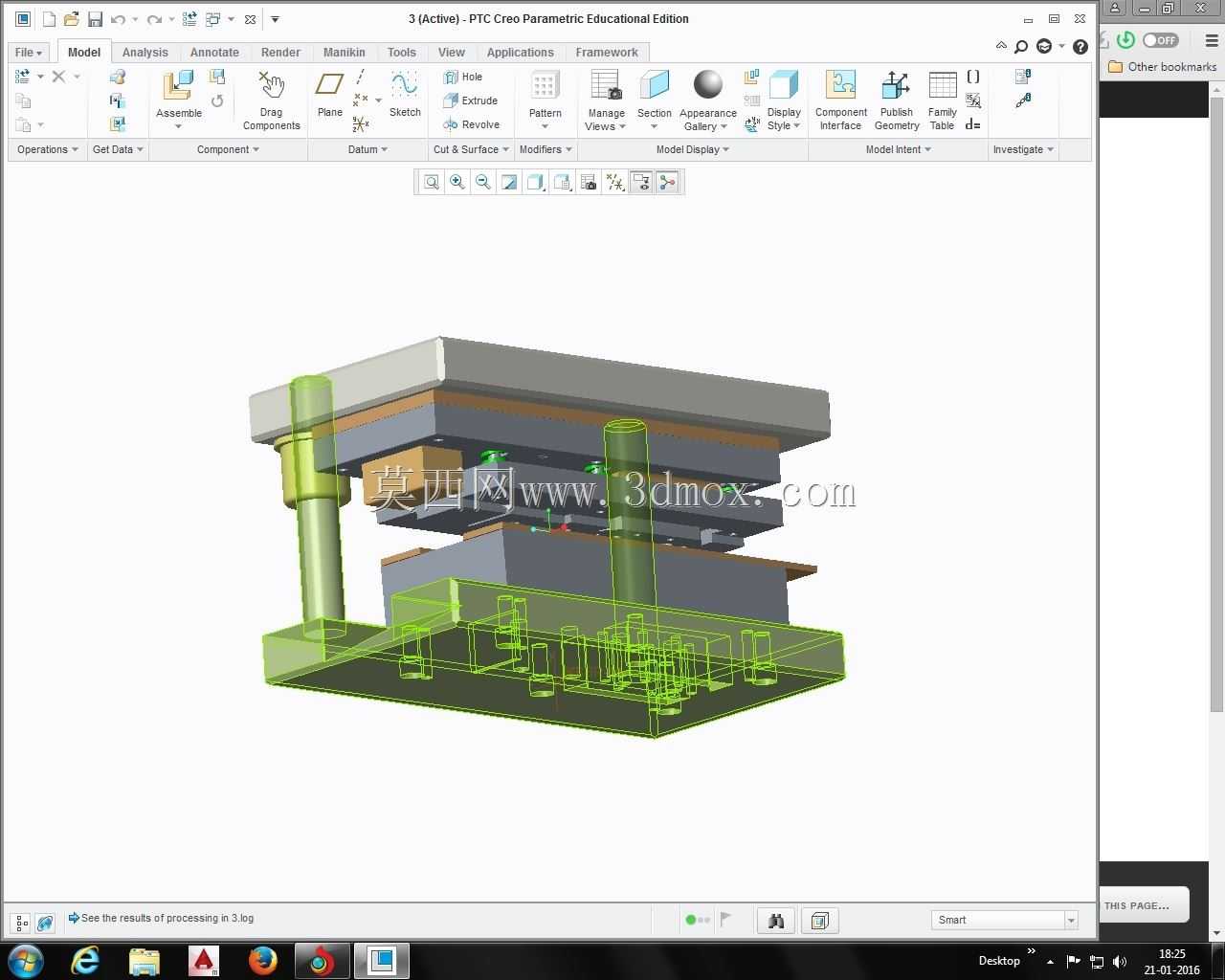

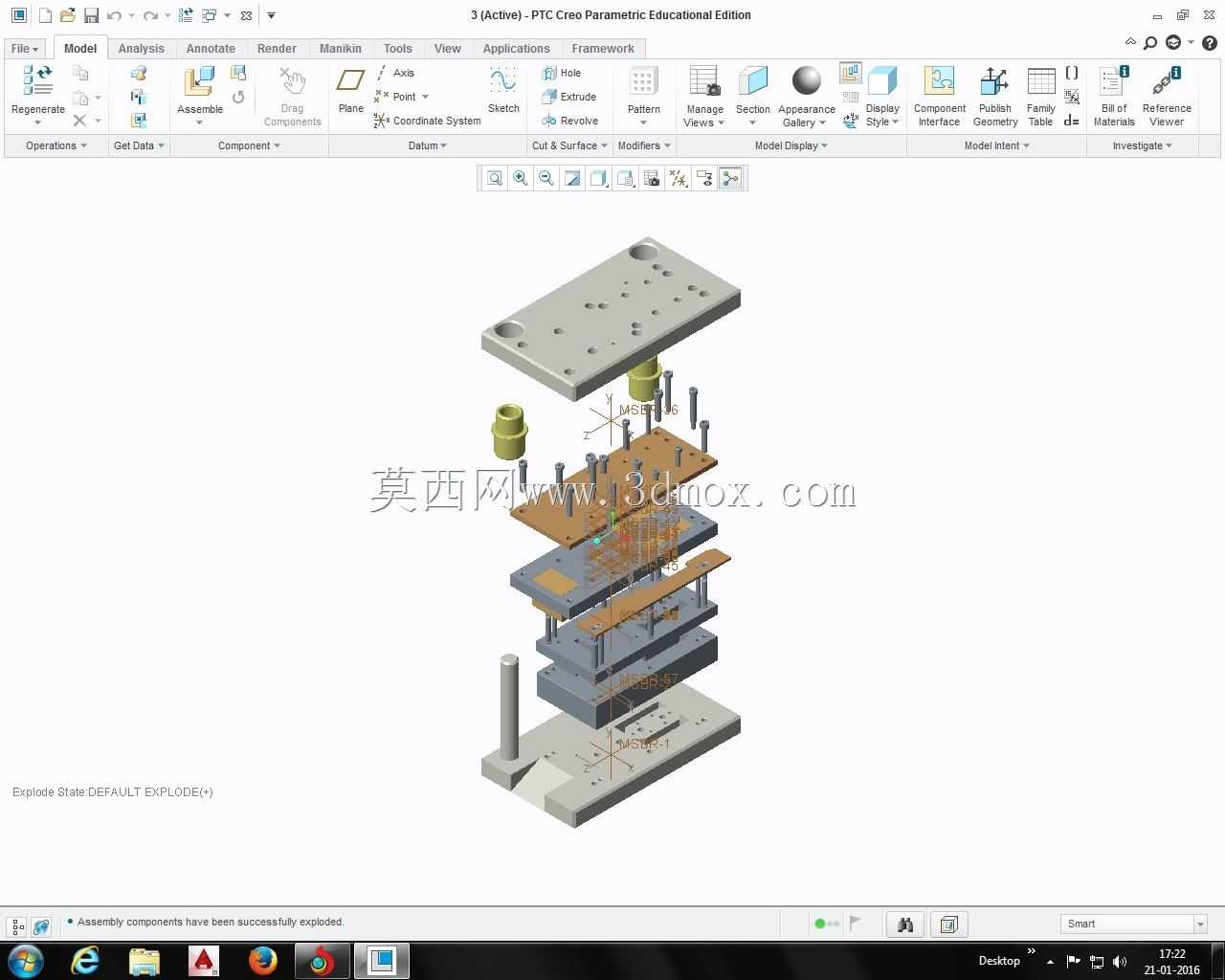

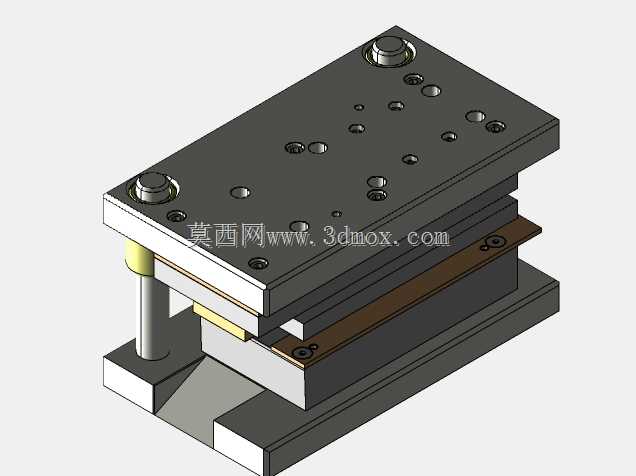

在五金冲压加工的批量生产场景中，这类多工位级进冲压结构是中小尺寸金属结构件高效加工的核心工装，广泛适配家电五金、汽车小结构件、电子金属配件的连续冲压产线，能够在单次冲床行程内完成多道工序的同步加工，大幅减少单工序模具的周转成本与多次定位带来的精度偏差。这套冲压结构整合了冲孔、落料、弯曲三类核心冲压工序，上模部分通过模柄与压力机滑块刚性连接，随滑块做上下往复运动，内部集成了冲孔凸模、弯曲成型凸模与落料凸模，各凸模的工作行程经过精准匹配，能够按照冲压工艺顺序依次完成对应加工动作，避免工序干涉；下模部分固定在压力机工作台上，对应设置了冲孔凹模、弯曲成型型腔与落料凹模，同时搭配导柱导套结构实现上下模的精准合模导向，导柱与导套采用间隙配合，合模过程中能够抵消滑块运动的微小偏移，保证凸模与凹模的对中精度，避免啃模损伤。整套模具的安装边界完全适配常规开式压力机的工作台安装尺寸，模架采用标准后侧导柱结构，上下模座的厚度经过强度校核，能够承受连续冲压的交变载荷而不发生形变，内部的卸料板采用弹性卸料结构，通过矩形弹簧提供卸料力，能够在冲压完成后及时将箍在凸模上的板料卸下，保证送料动作顺畅；定位结构搭配了导正销与挡料销，能够对卷料的送进步距进行精准控制，每个工位的送料误差控制在0.02mm以内，保证各工序的加工位置精度。设计过程中充分考虑了连续冲压的耐用性需求，凸模与凹模的工作刃口采用硬质合金镶块结构，磨损后可单独更换无需报废整套模仁，大幅降低后期维护成本；内部的废料通道做了斜面导流设计，冲孔产生的细小废料能够顺着斜面自然滑落出模具范围，避免废料堆积在型腔内造成刃口崩损。弯曲工位设置了压料装置，能够在弯曲成型前压紧板料，防止弯曲过程中板料发生窜动导致成型尺寸超差，同时在弯曲凸模上做了回弹补偿角，抵消金属材料弯曲后的回弹变形，保证成型后的工件角度符合设计要求。整套结构的工位排布遵循工艺顺序逻辑，先完成定位孔冲裁，再依次完成外形冲孔、预弯曲、终成型、落料分离，料带在各工位间连续输送，无需人工周转，单分钟冲程次数可达60次以上，相比单工序模具生产效率提升4倍以上，同时减少了人工操作带来的安全风险，非常适合厚度0.5-3mm的冷轧钢板、镀锌板、铝板等常用金属板材的批量冲压加工。
