前进式齿轮压装工装结构设计方案

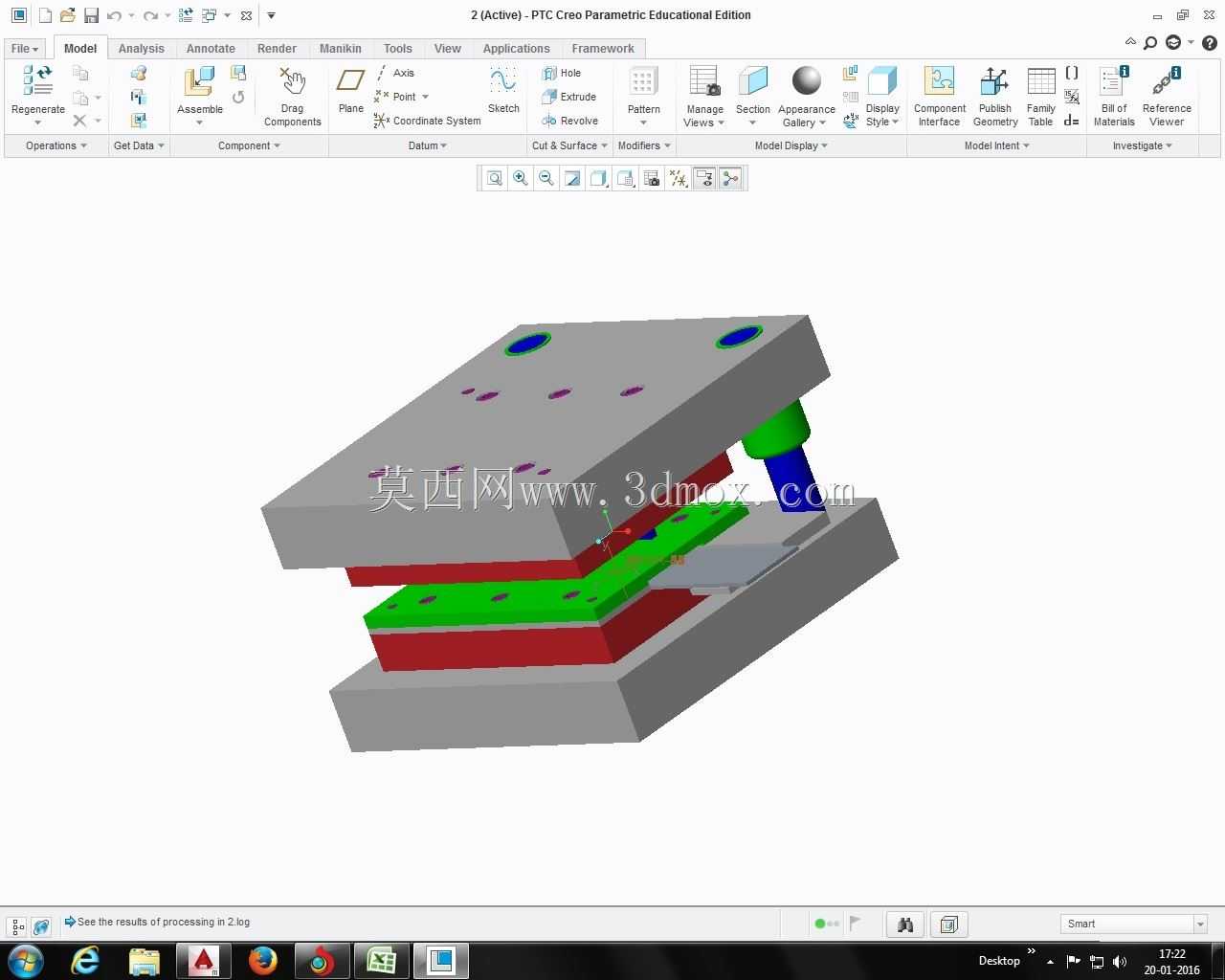

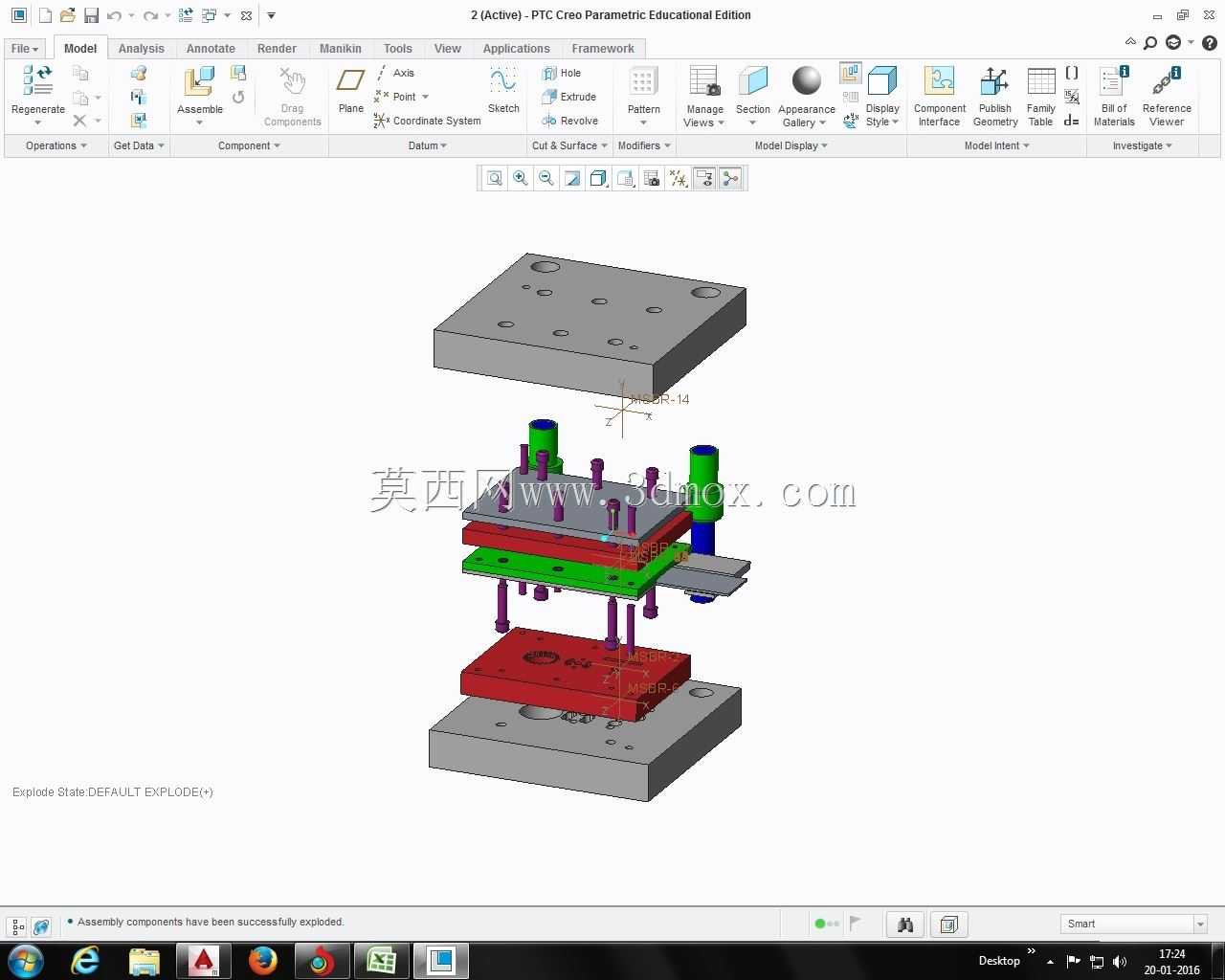

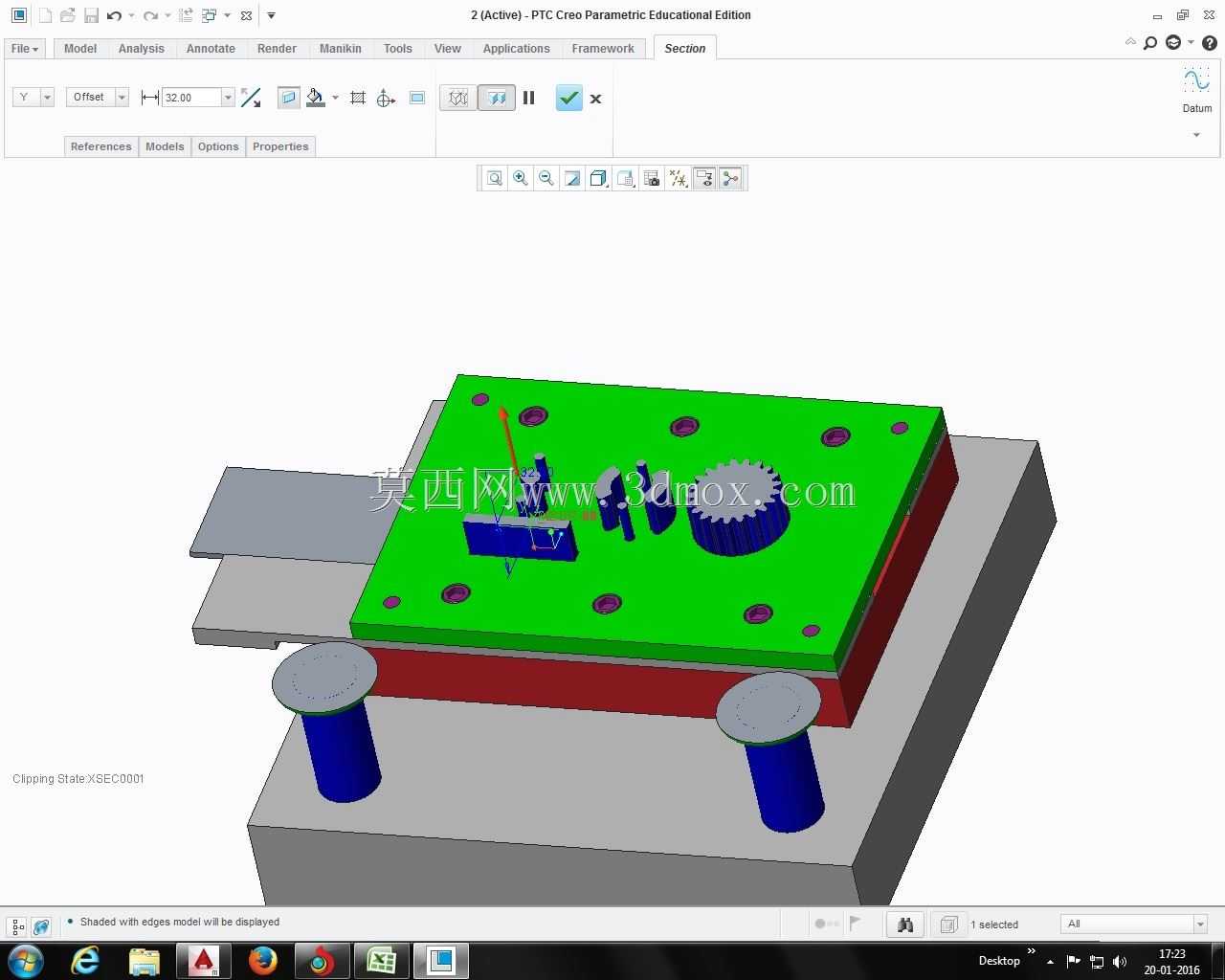

在齿轮类零部件的批量压装作业场景中，这类前进式压具是配套中轻型压力机完成精准压合的核心工装，常应用于汽车变速箱齿轮、减速器传动齿轮的轴齿压装、衬套与齿轮基体的过盈配合压装工序，替代传统手工对位的简易压装夹具，能有效规避压装偏斜、压力分布不均导致的齿轮齿形变形、内孔拉伤等常见加工缺陷。从结构设计逻辑来看，整套工装采用上下双层模板加中间功能层的层叠式布局，上下两块厚重的基准模板承担安装定位与承压作用，上模板直接对接压力机的滑块输出端，下模板通过T型槽螺栓固定在压力机工作台上，安装时需保证上下模板的平行度公差控制在0.02mm以内，避免长期承压出现模板倾斜导致的压装精度失准。中间的分层结构分别承担不同功能：绿色的弹性卸料层内置等高套筒与复位弹簧，压装完成后随压力机滑块回程自动将压装完成的齿轮组件从定位型芯上顶出，无需人工撬取工件，大幅提升连续作业的效率；红色的定位层根据待压装齿轮的齿形、内孔尺寸做了仿形定位槽设计，工件放入后可自动找正中心，径向定位公差控制在0.015mm以内，保证压装过程中齿轮与压头的同轴度。四根对称布置的导向导柱贯穿所有功能层，导柱与导套采用间隙配合，配合间隙控制在0.01mm以内，压合过程中各层模板沿导柱垂直升降，完全消除侧向偏移的可能。设计时针对不同规格齿轮的压装需求，将定位层设计为可快换结构，更换不同的定位镶块即可适配不同外径、不同内孔尺寸的齿轮压装作业，无需整套工装拆装，换型时间可控制在10分钟以内。从安装边界来看，整套工装的闭合高度适配10吨到25吨规格的开式压力机，工作台安装孔位符合通用压力机的T型槽间距标准，无需额外加工转接板即可直接安装；导柱的行程预留了足够的安全距离，最大开模状态下各层之间的操作空间足够操作人员取放工件，同时不会出现导柱脱出导套的风险。压合面的压力传递路径做了等刚度设计，所有承压位置的模板厚度经过受力仿真校核，满负荷压装时模板的最大变形量不超过0.01mm，保证压装力均匀作用在齿轮的基准端面上，不会出现局部压力过大导致的齿轮端面压伤问题。
