多款式电位器音量调节旋钮结构设计

这类音量控制旋钮主要适配WH148系列电位器，广泛应用在桌面音响、功放设备、调音台、车载影音系统、家用小家电控制板、工业测控设备的参数调节面板上，是人机交互环节中直接接触操作的核心部件，承担着信号幅值调节、参数档位切换、功能阈值设定的实际作用，操作人员通过旋转旋钮带动电位器转轴转动，改变电位器分压输出值，最终实现音量大小、灯光亮度、电机转速、温度阈值等各类参数的线性调节。

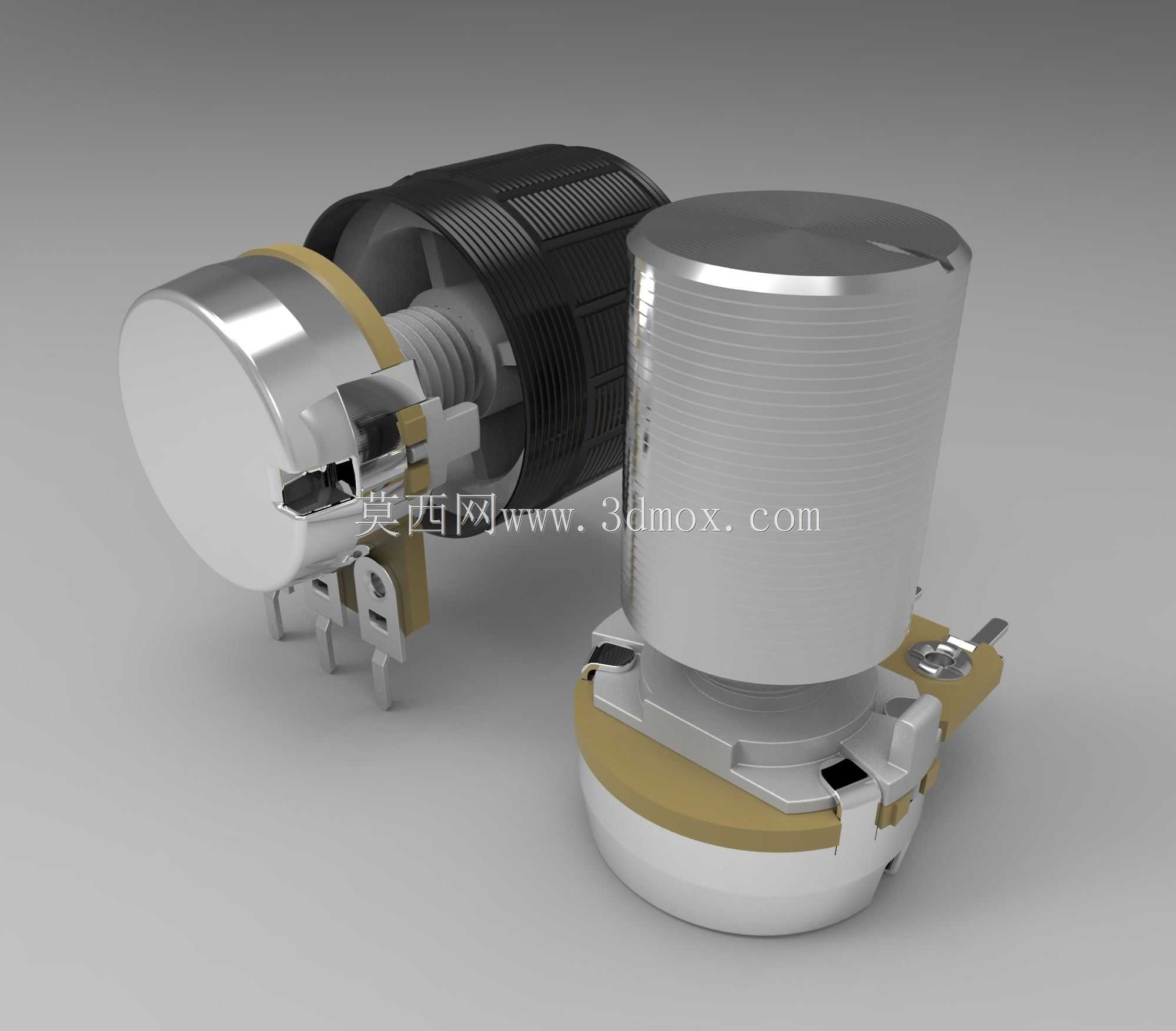

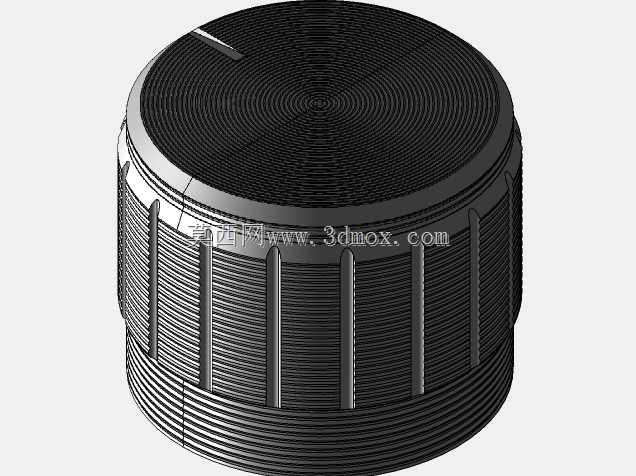

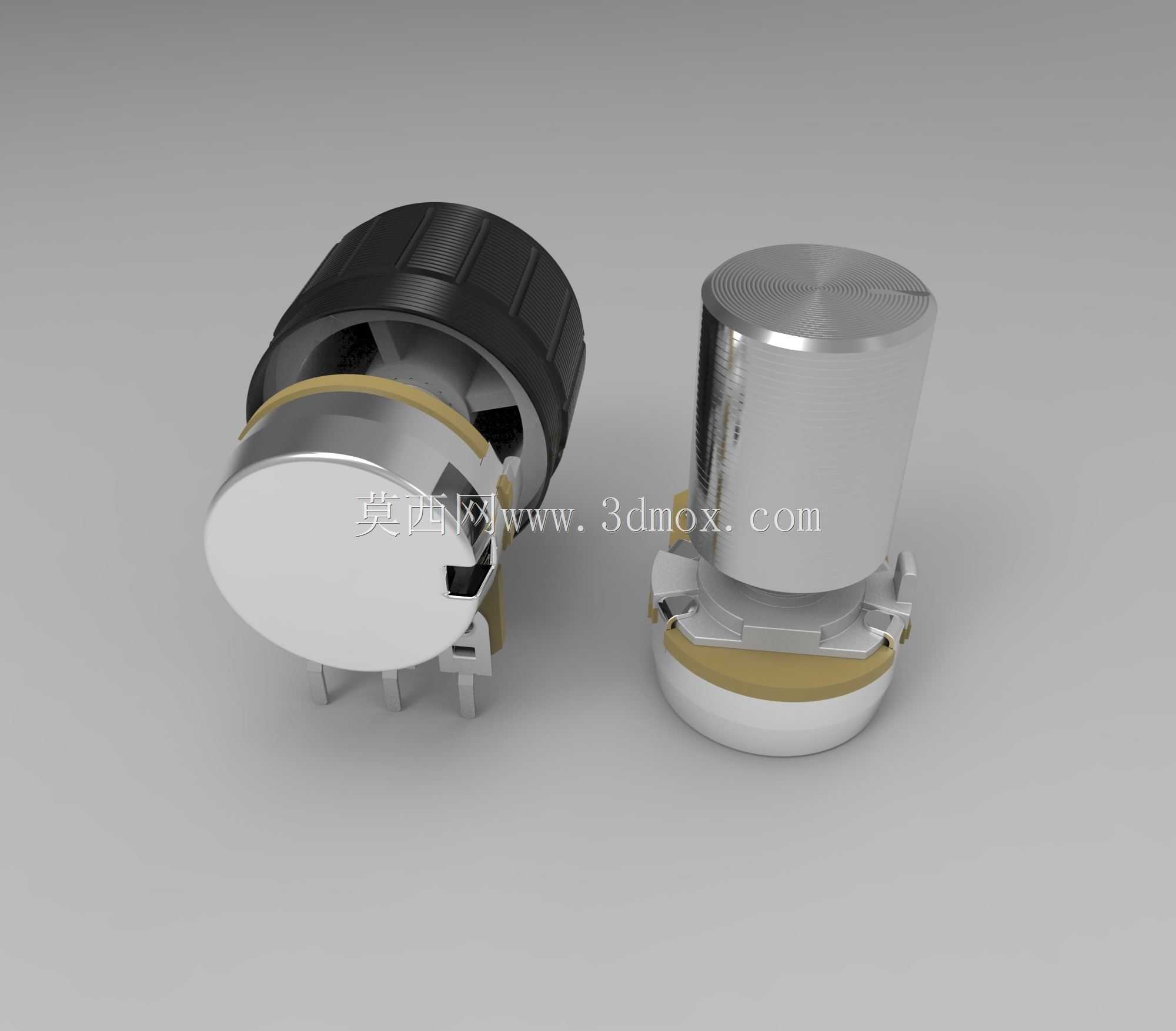

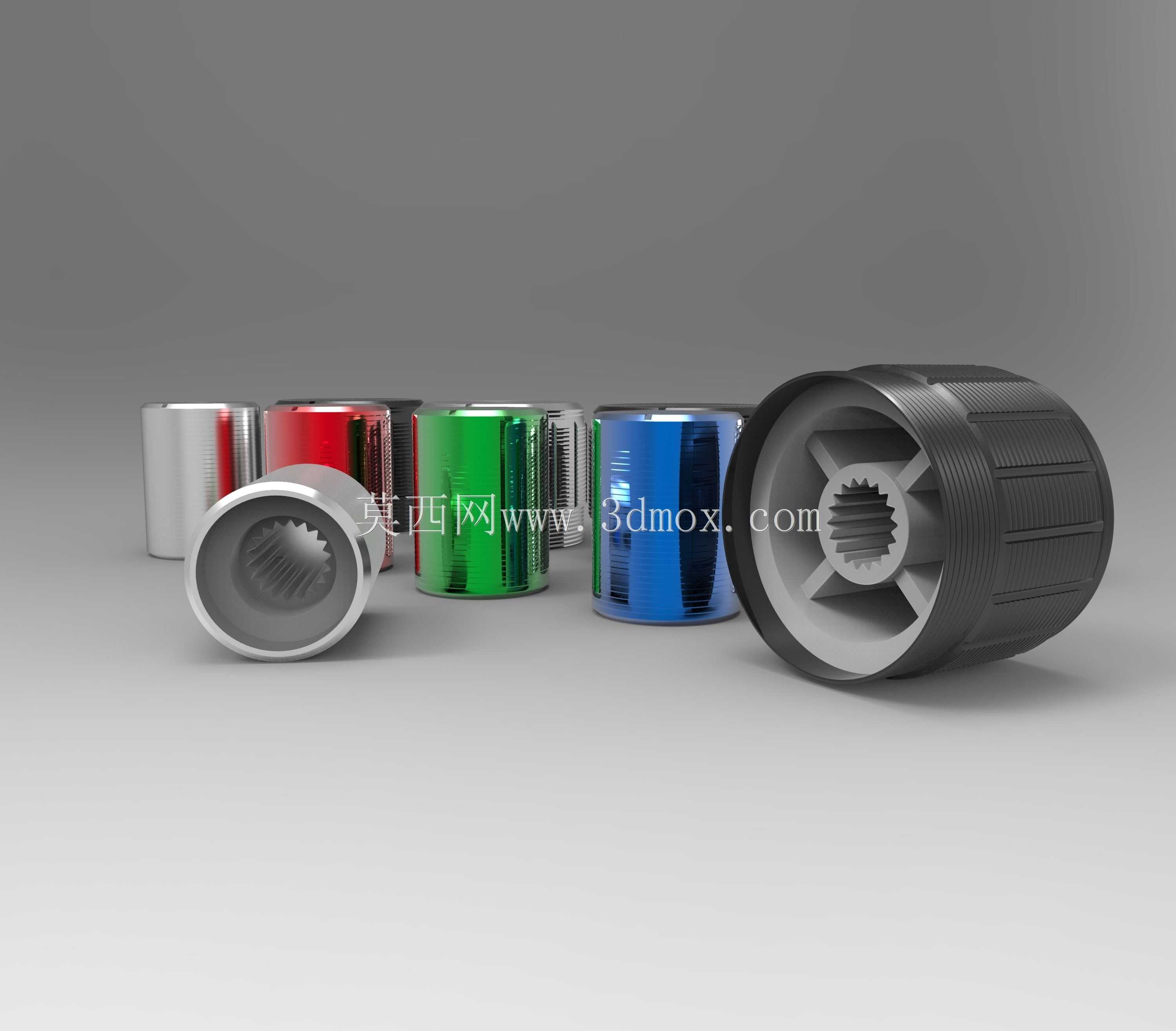

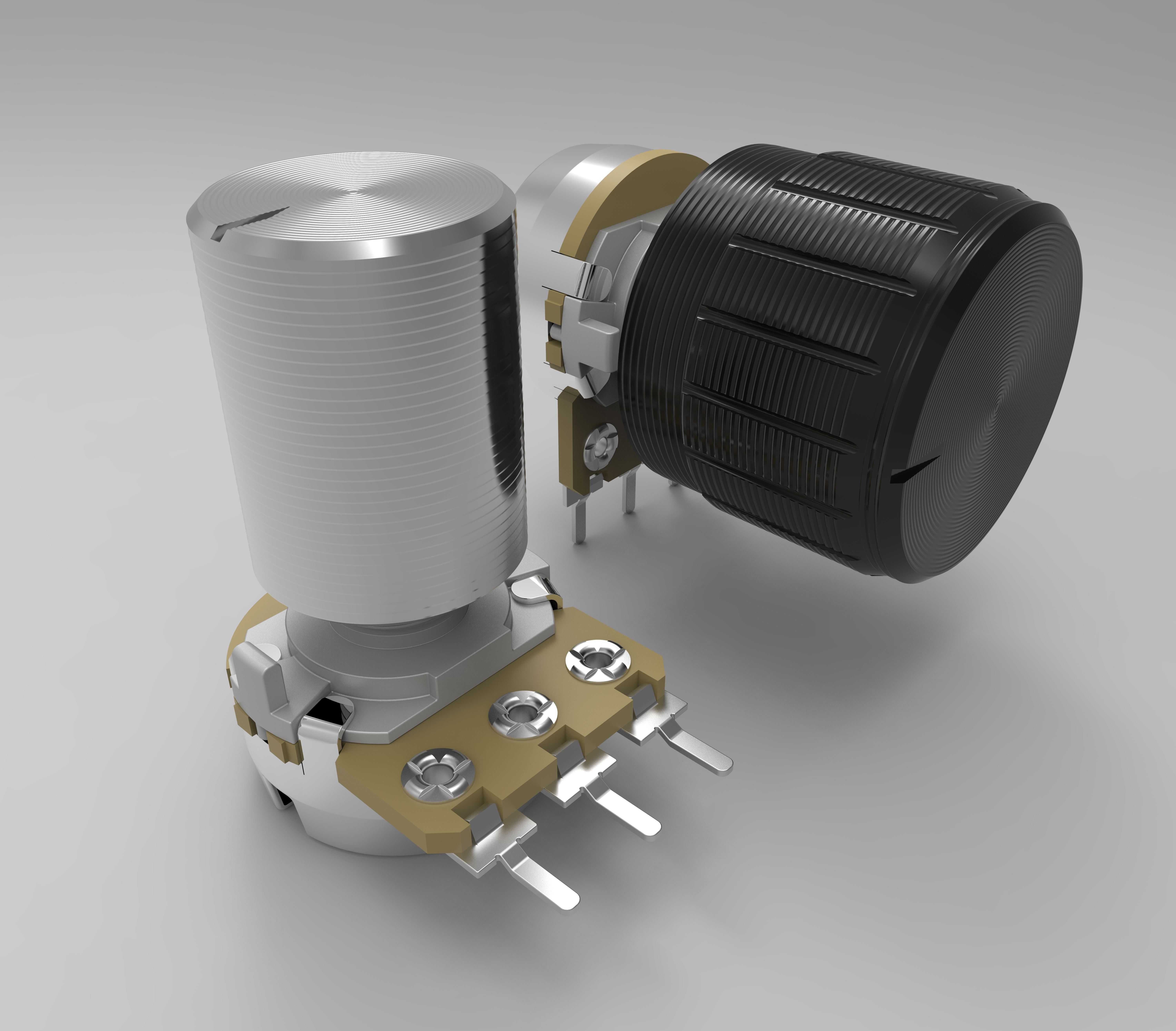

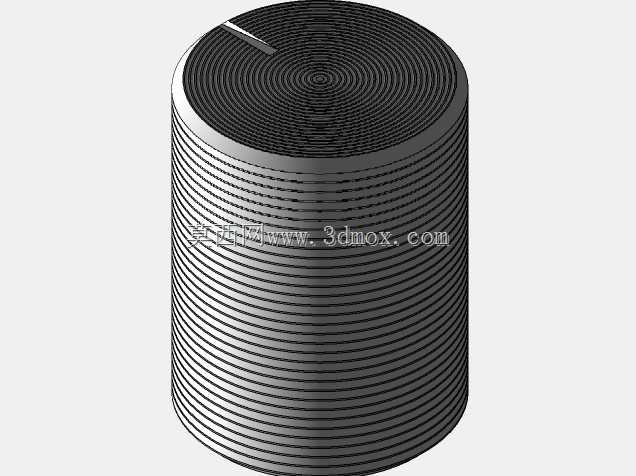

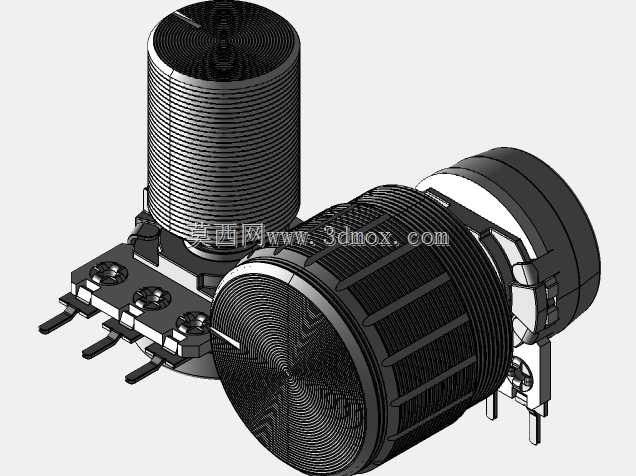

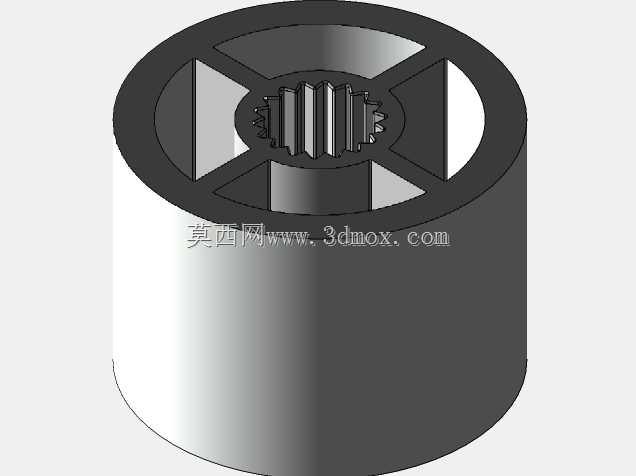

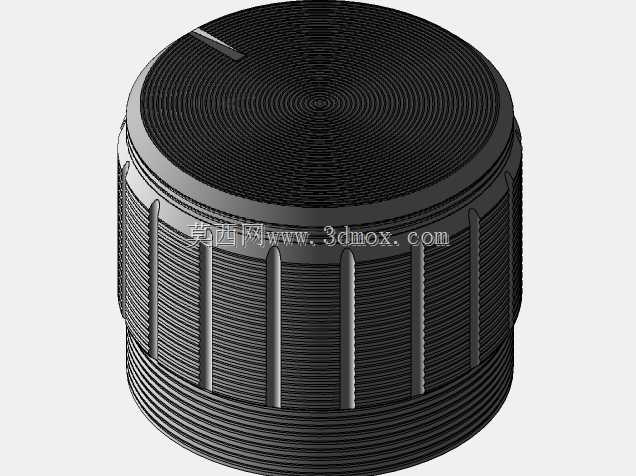

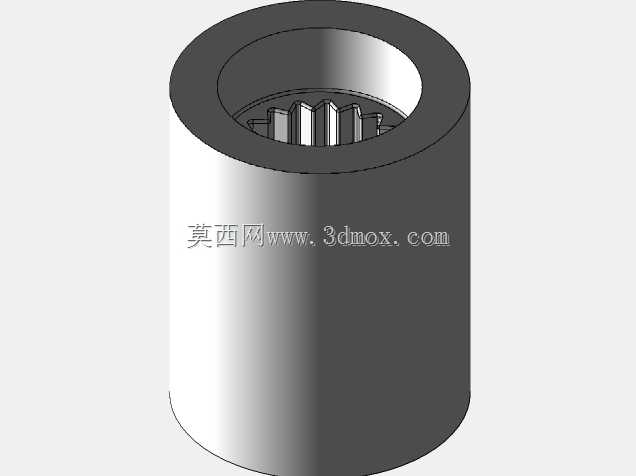

设计过程中首先围绕适配电位器的安装边界展开，核心匹配1K阻值规格的WH148电位器，内部的花键卡槽完全对应电位器输出轴的齿形结构，安装时无需额外粘接或紧固件，直接对准卡槽按压即可完成装配，拆卸维护时可直接拔出，不会损伤电位器转轴结构；旋钮的外壁做了差异化的防滑处理，金属质感款式做了细密的滚花纹理，塑料款式做了竖向防滑筋条，即便操作人员手上有薄汗或者佩戴薄款劳保手套，也能稳定转动旋钮不会打滑，调节时的阻尼感完全依托电位器本身的转轴阻尼，旋钮自身无额外旷量，转动过程中不会出现偏心晃动的问题。

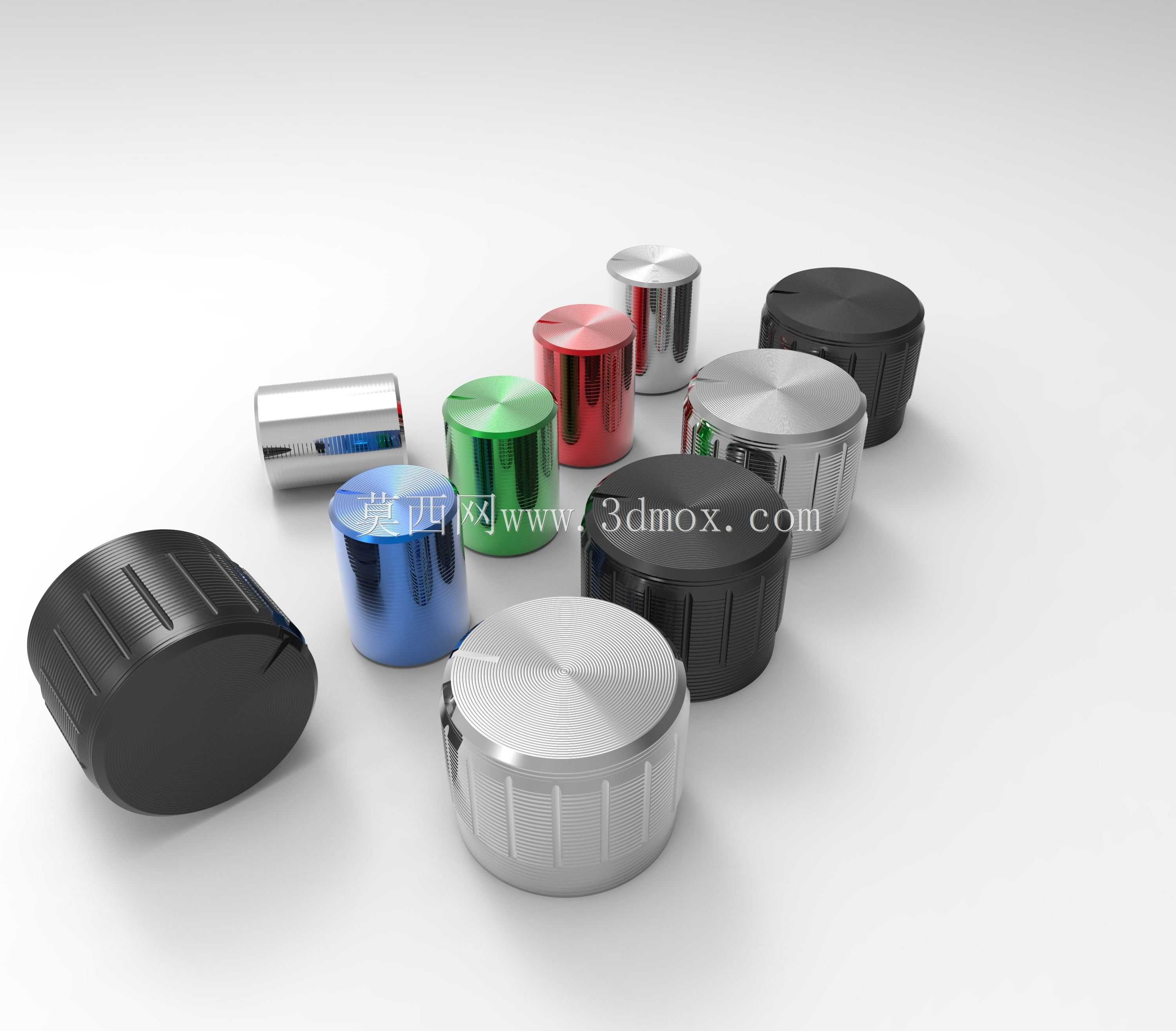

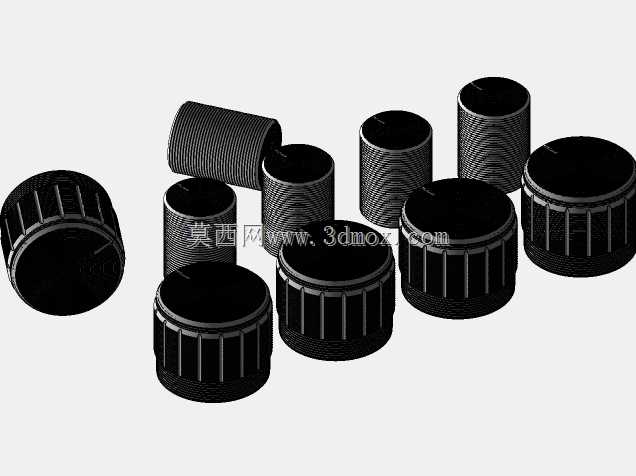

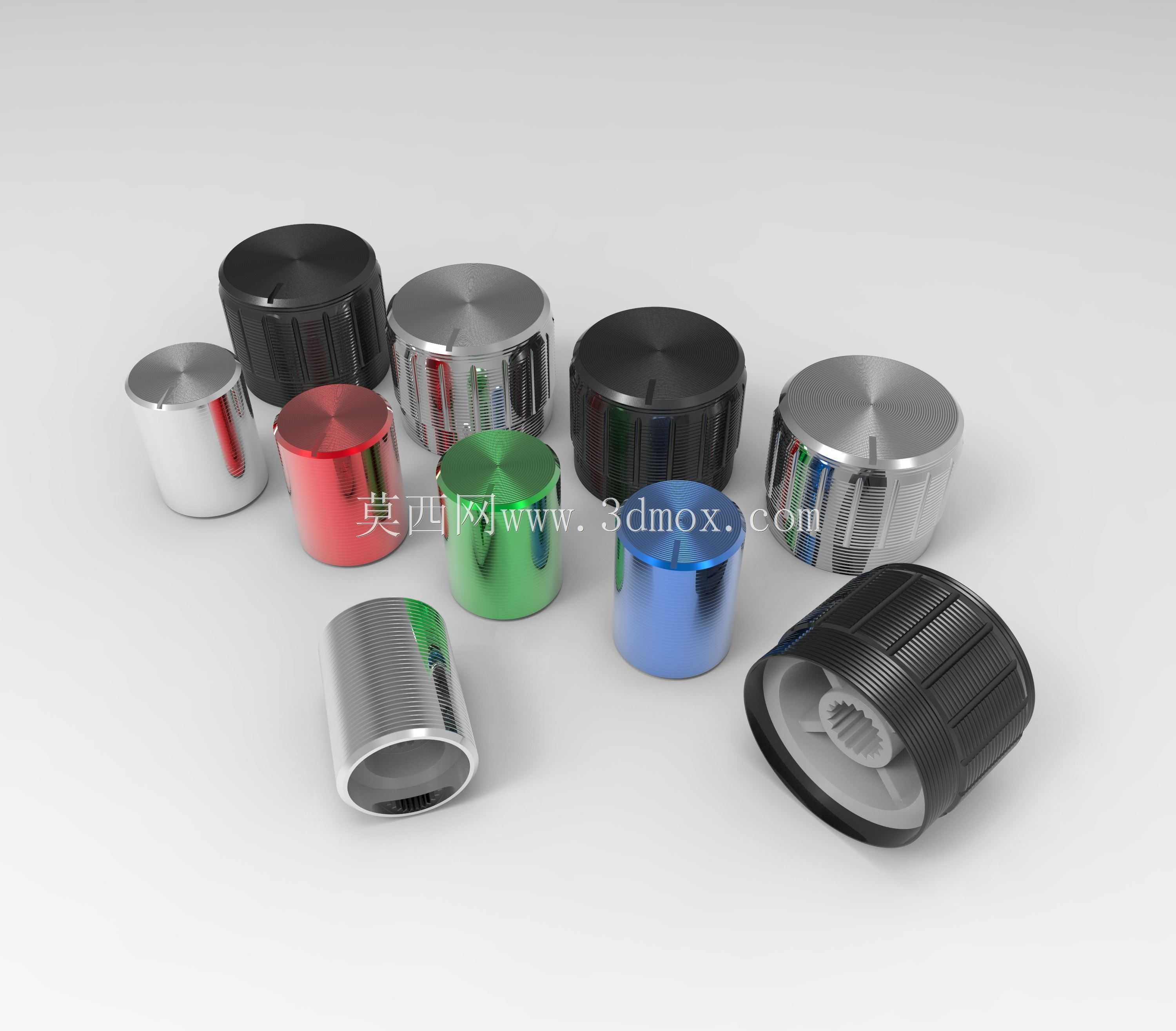

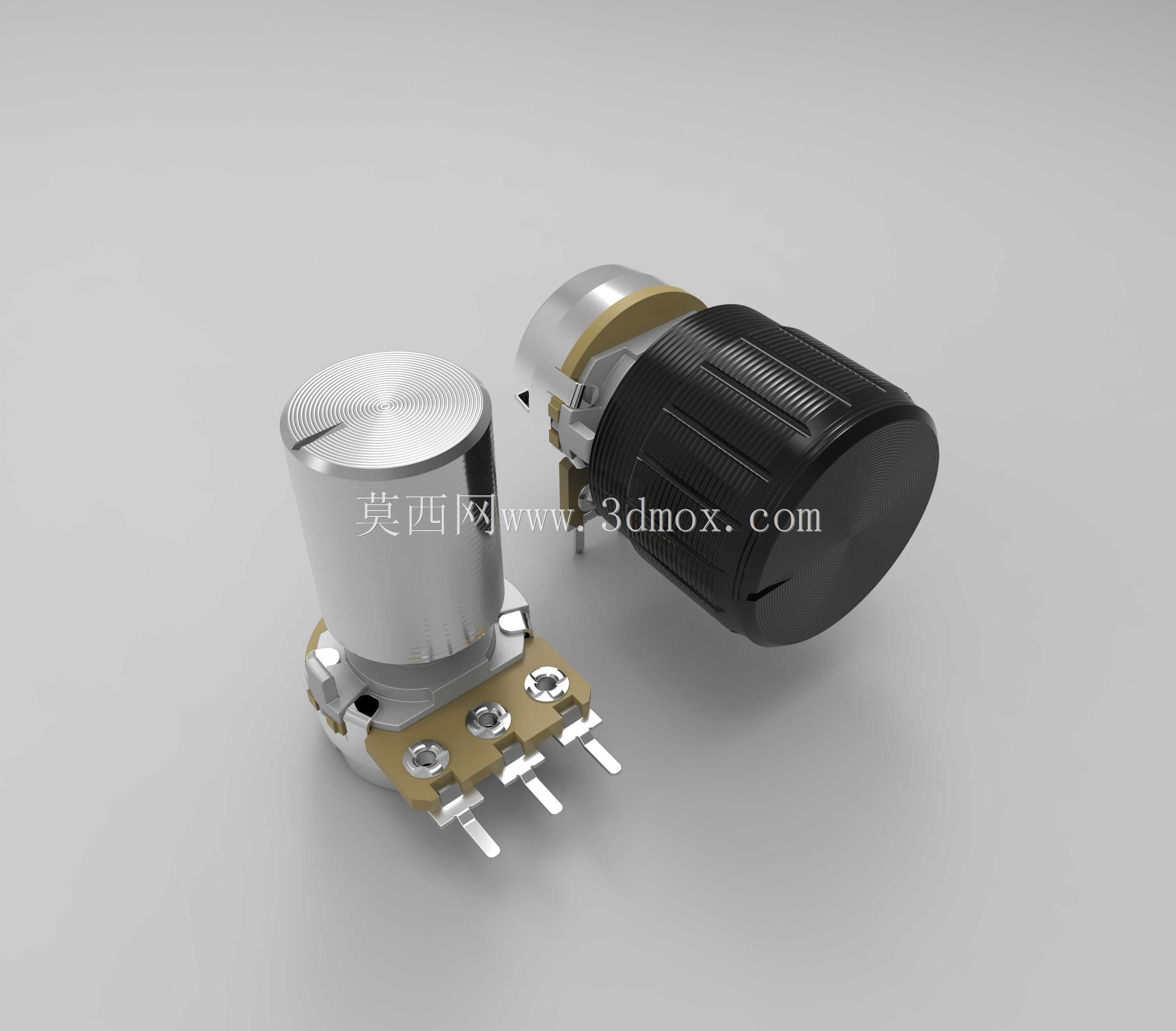

外形设计上覆盖了不同设备的风格需求，既有亮面镀铬、彩色阳极氧化的金属质感款式，适配消费级影音设备、潮流数码产品的外观调性，也有哑光黑、磨砂银的简约塑料款式，适配工业控制设备、专业音频器材的沉稳风格；不同款式的旋钮外径、高度做了统一的安装适配，所有款式的内部卡槽尺寸完全一致，可直接互换安装，不需要针对不同外观调整电路板上电位器的焊接位置，给设备外观迭代预留了充足的选择空间。旋钮的边缘做了小圆角钝化处理，日常频繁操作不会刮蹭操作人员手指，底部和设备面板之间预留了0.2mm的装配间隙，转动时不会摩擦面板表面，避免长期使用刮花面板漆面。

结构设计上充分考虑了长期使用的可靠性，金属款式采用内嵌塑料衬套的结构，外部金属壳体负责外观呈现与握持手感，内部塑料衬套直接和电位器转轴接触，避免金属和转轴长期摩擦产生金属碎屑掉落到电路板上造成短路风险；全塑料款式采用增强ABS材质注塑成型，自身带有足够的结构韧性，安装按压时不会出现开裂问题，长期旋转使用也不会出现卡槽磨损导致的打滑空转问题，可承受至少上万次的旋转调节循环，完全满足民用消费电子、工业控制设备的使用寿命要求。
