5mm贴片式轻触按键开关结构设计

这款5mm规格的贴片式轻触按键开关，是消费电子、工控控制、小型智能设备领域应用极为广泛的基础交互元件，日常我们接触的蓝牙耳机、智能穿戴设备、小型工控手持终端、家用小型数码产品的功能按键，大多采用这类结构的开关作为输入触发部件。它的核心用途是通过用户的按压动作实现电路的瞬时通断，完成功能触发、模式切换、参数确认等交互指令传递，相比传统直插式按键，贴片式结构更适配当前电子产品轻薄化、高密度贴装的生产需求，能够大幅压缩PCB板的占用空间，适配回流焊的标准化生产流程，提升整机组装的效率。

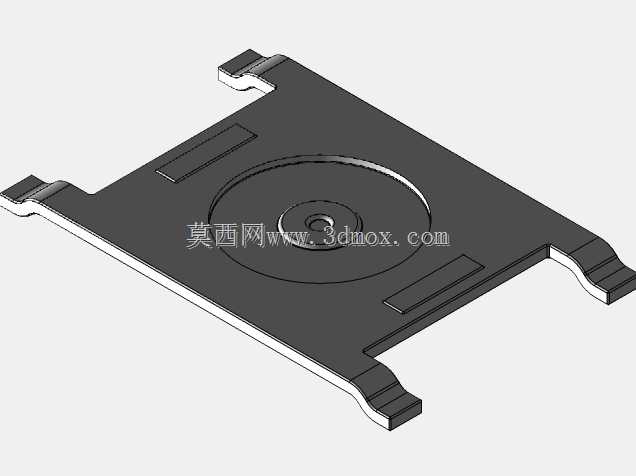

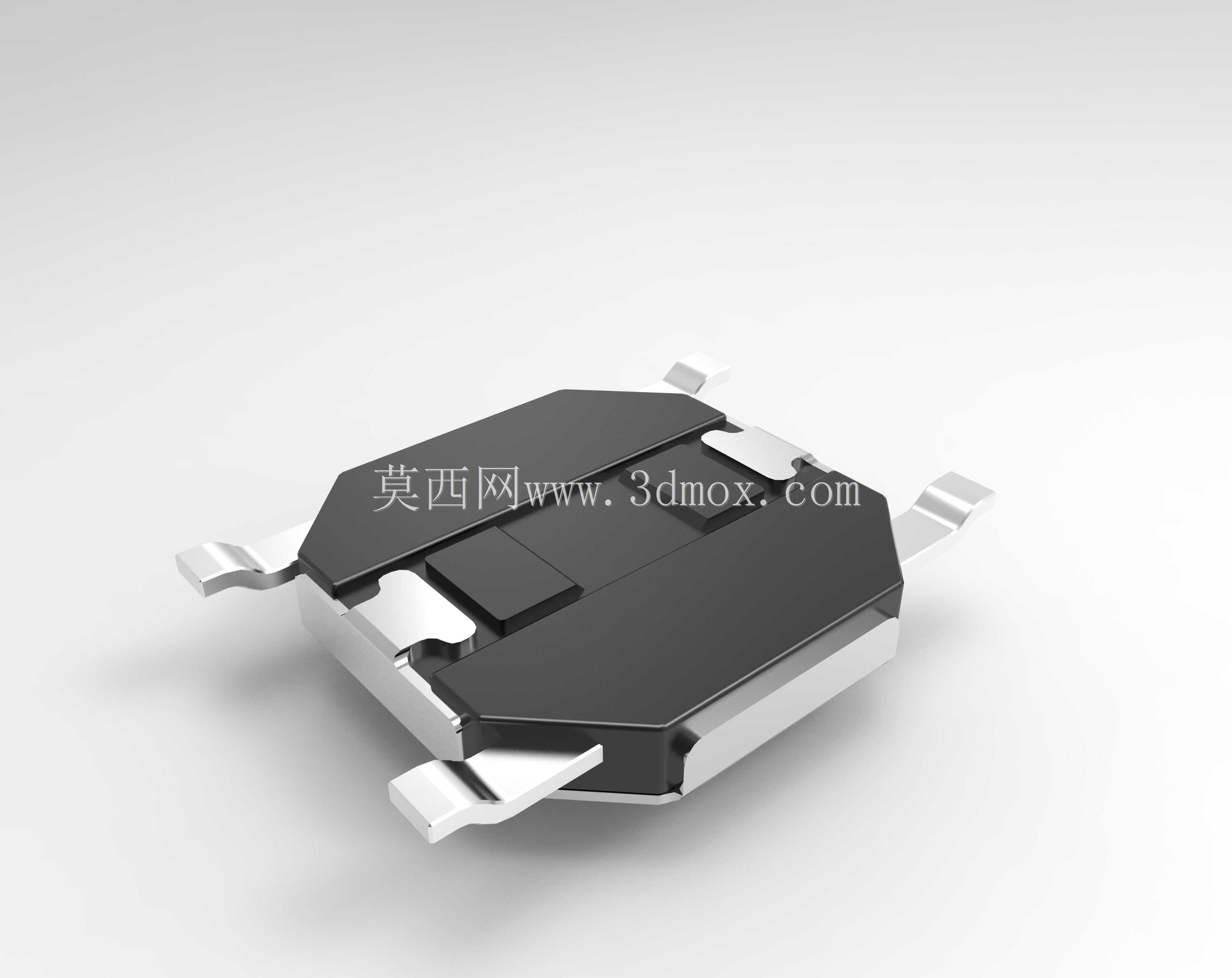

从功能特性来看，这款开关采用四脚贴片的固定结构，四个焊脚分别分布在开关本体的四个对角位置，焊接后与PCB板的结合强度更高，能够承受日常使用中反复按压的侧向力与垂直按压力，避免长期使用后出现焊脚脱落、开关移位的问题。按键的触发行程设计在适配指尖按压的舒适区间，按压力度经过调校，既不会因为力度过轻导致误触发，也不会因为力度过重造成按压手感生涩，触发反馈清晰，用户按压时能够通过触感明确感知触发完成，有效降低误操作概率。开关的接触部件采用高弹性导电材质，接触电阻低且稳定性强，能够保证长期反复通断后的导电性能一致性，使用寿命满足消费电子与工控场景的常规使用频次要求。

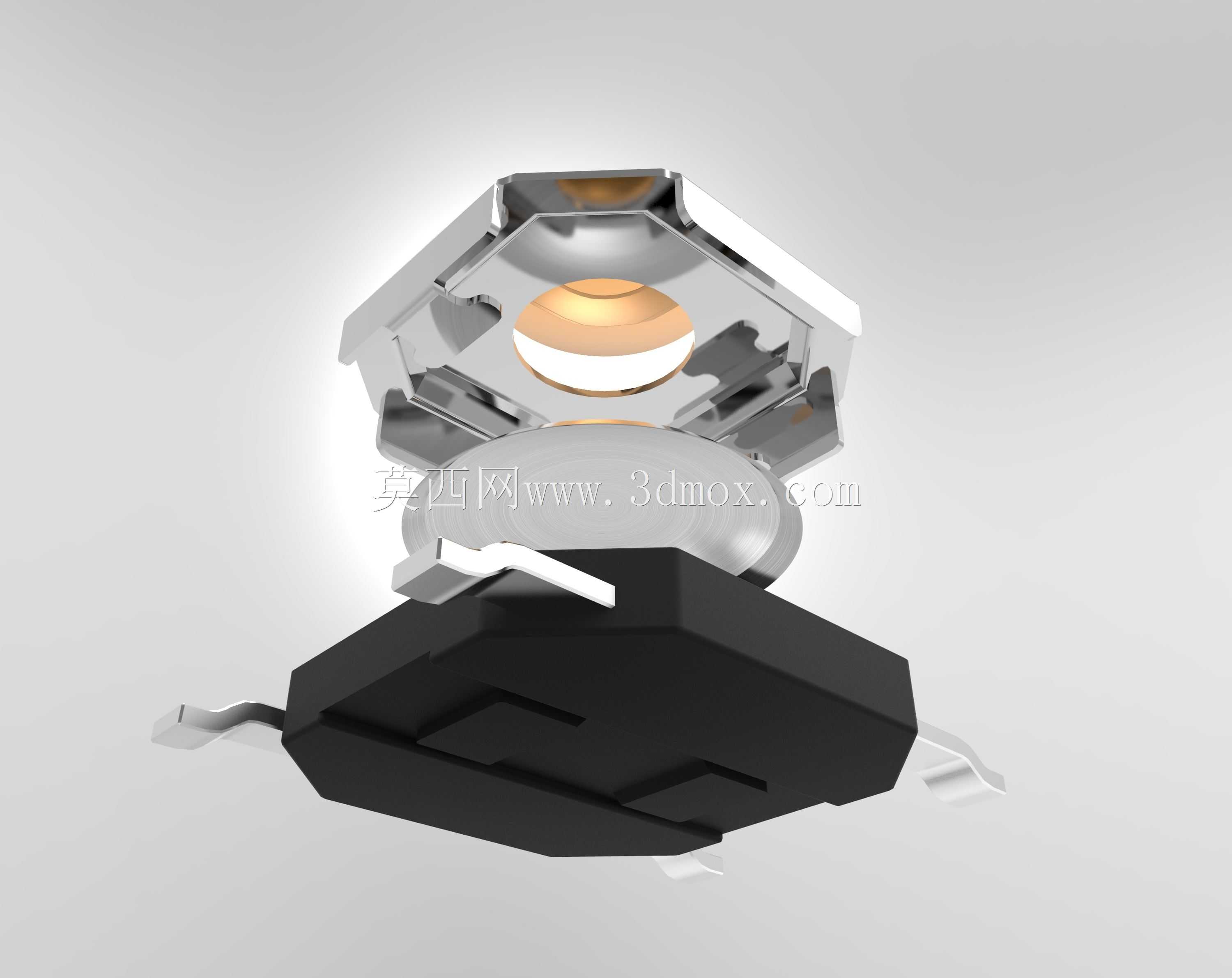

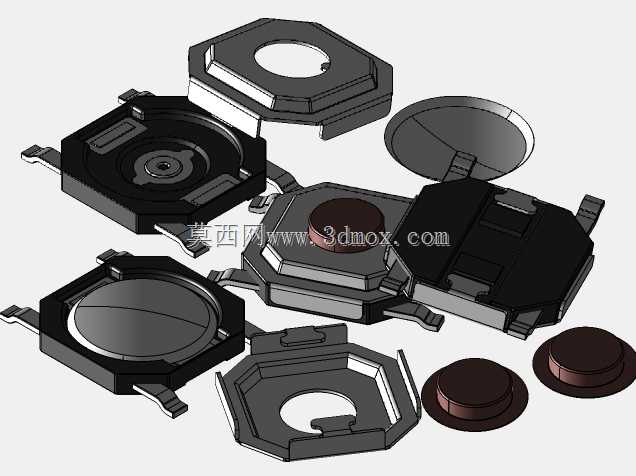

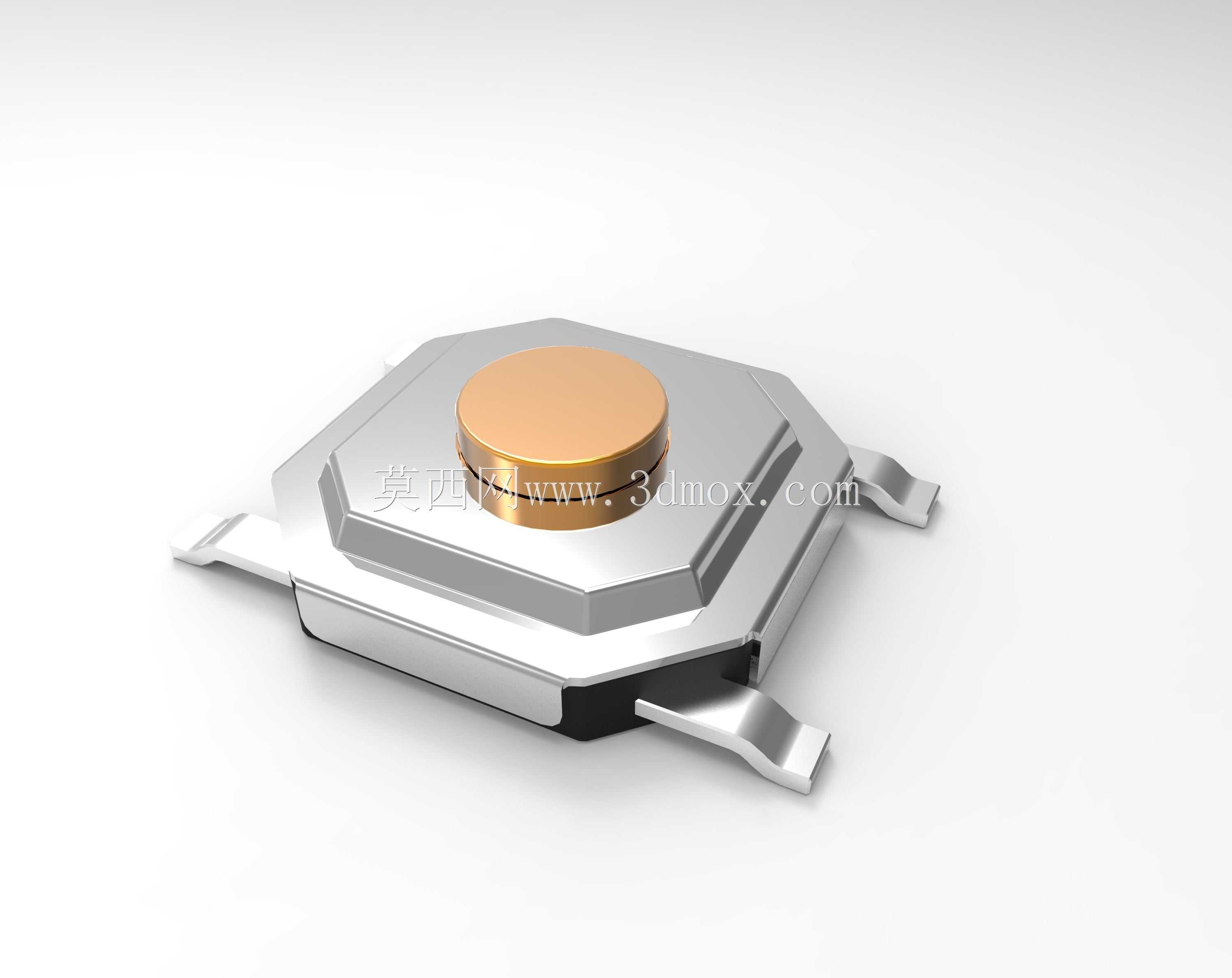

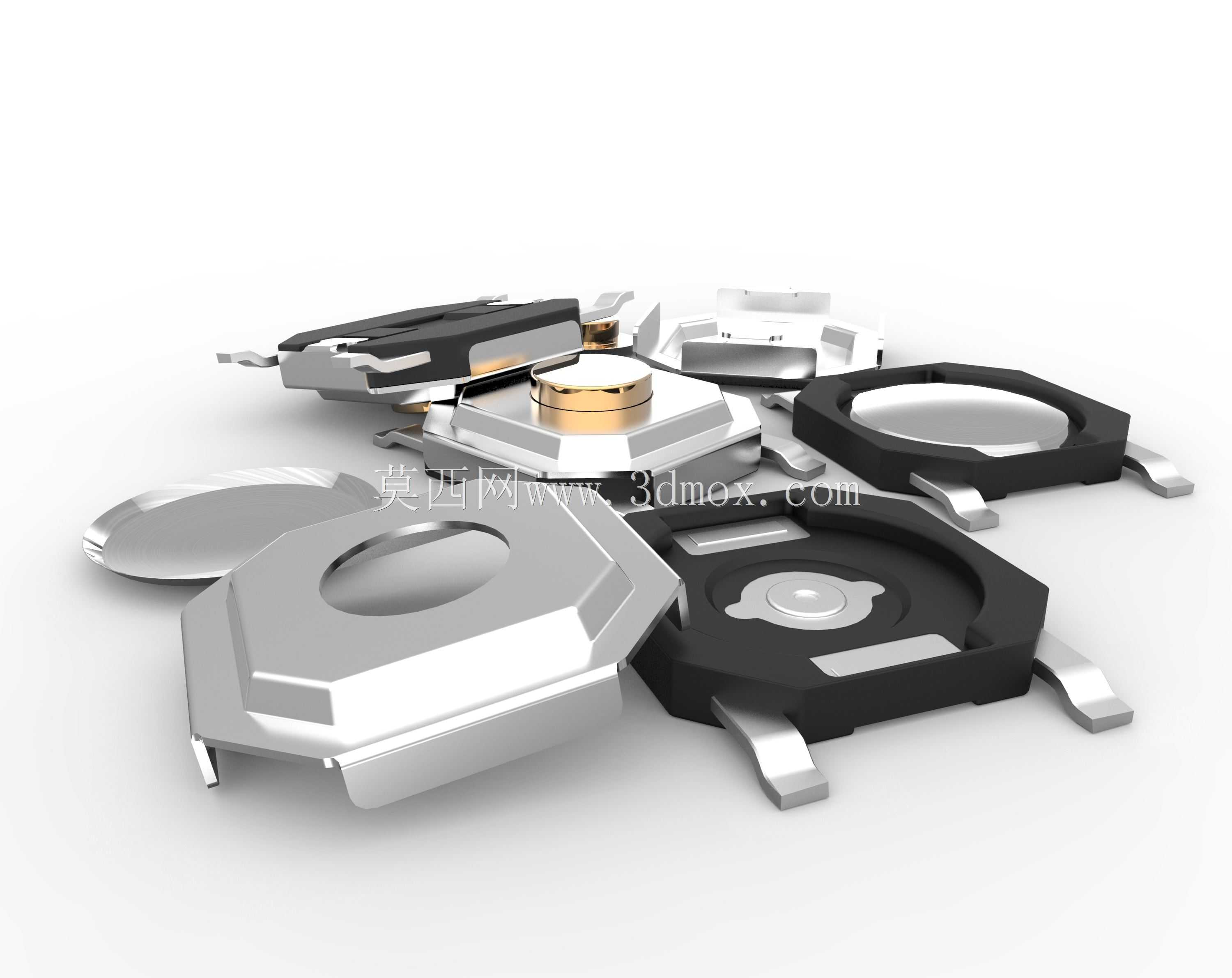

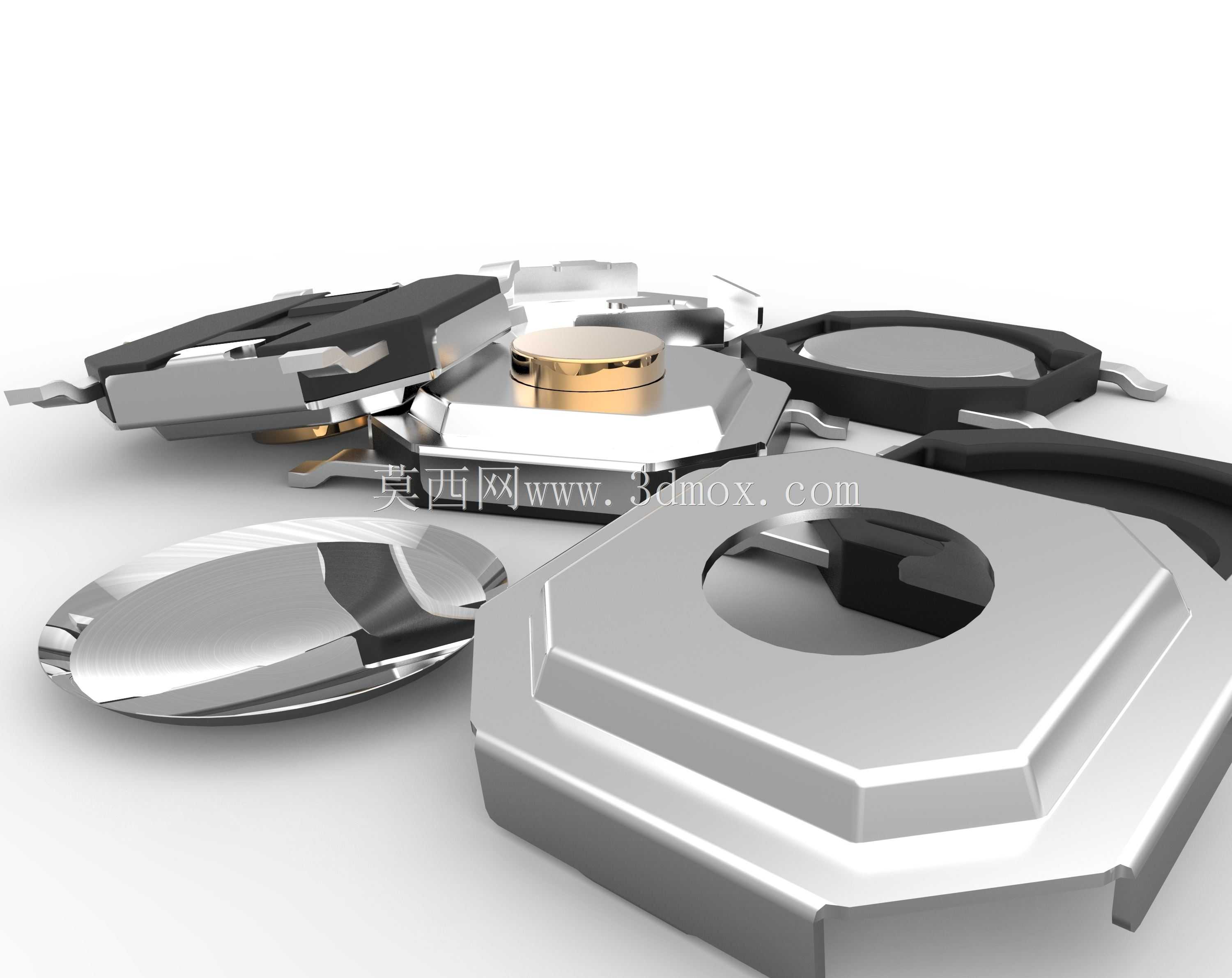

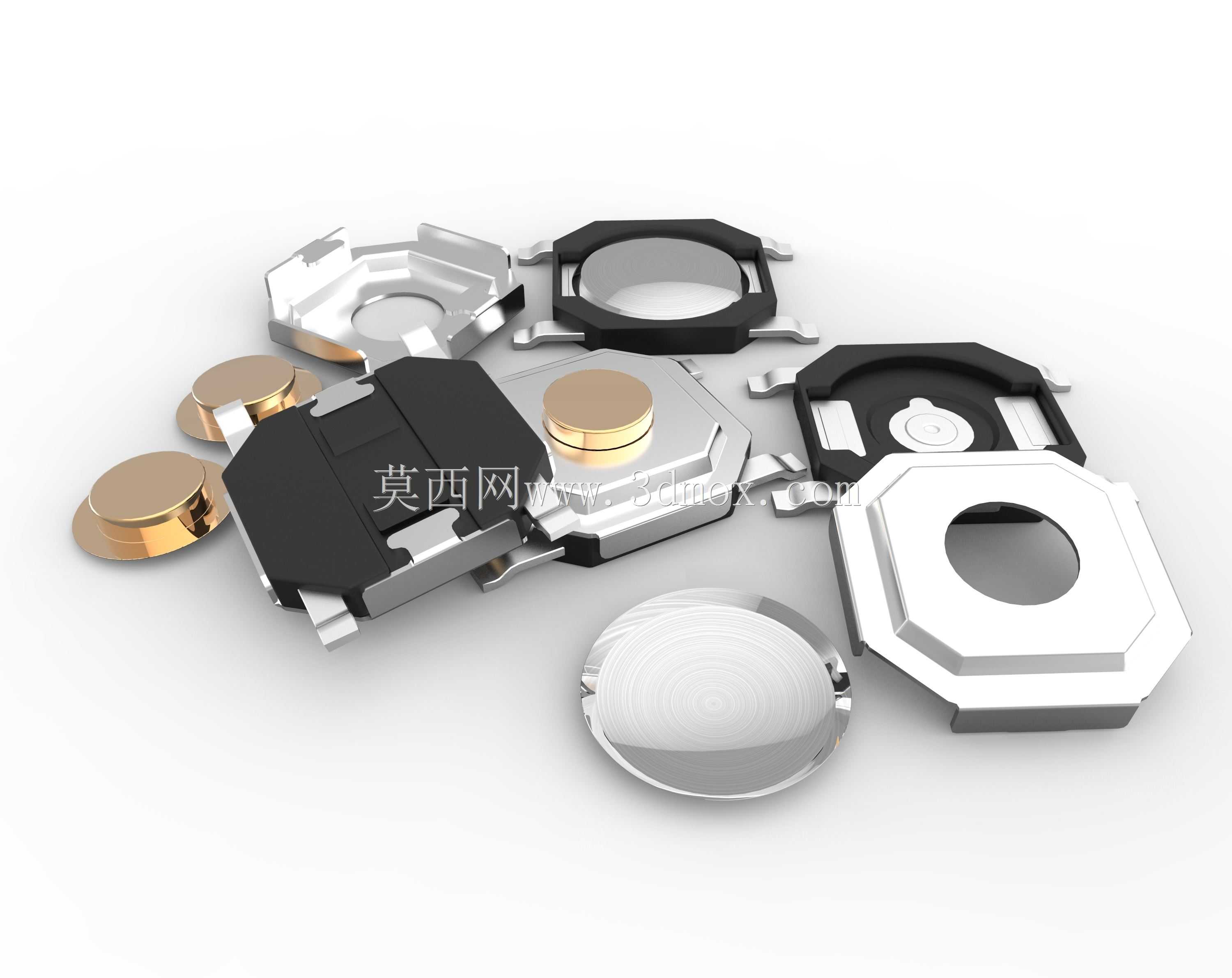

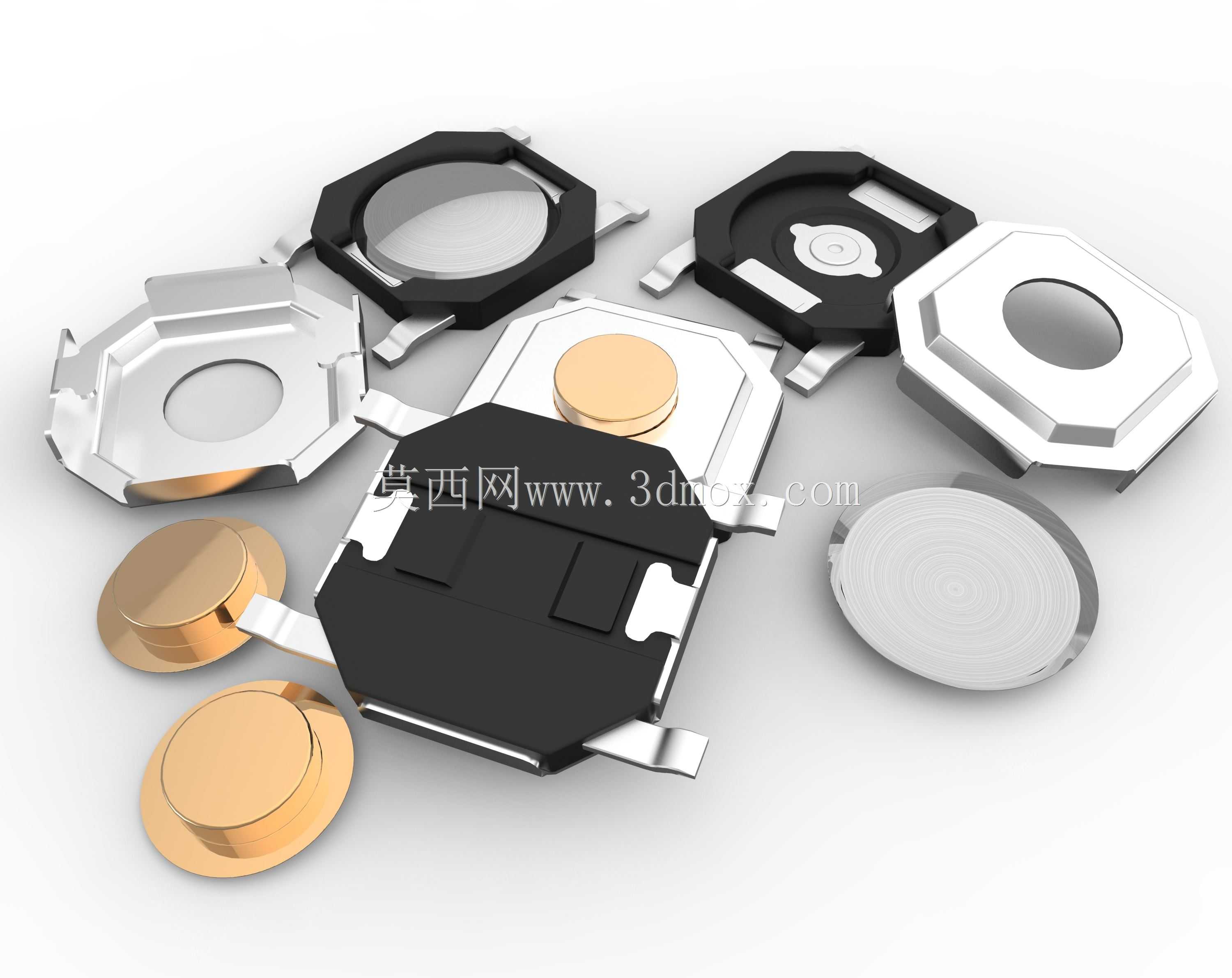

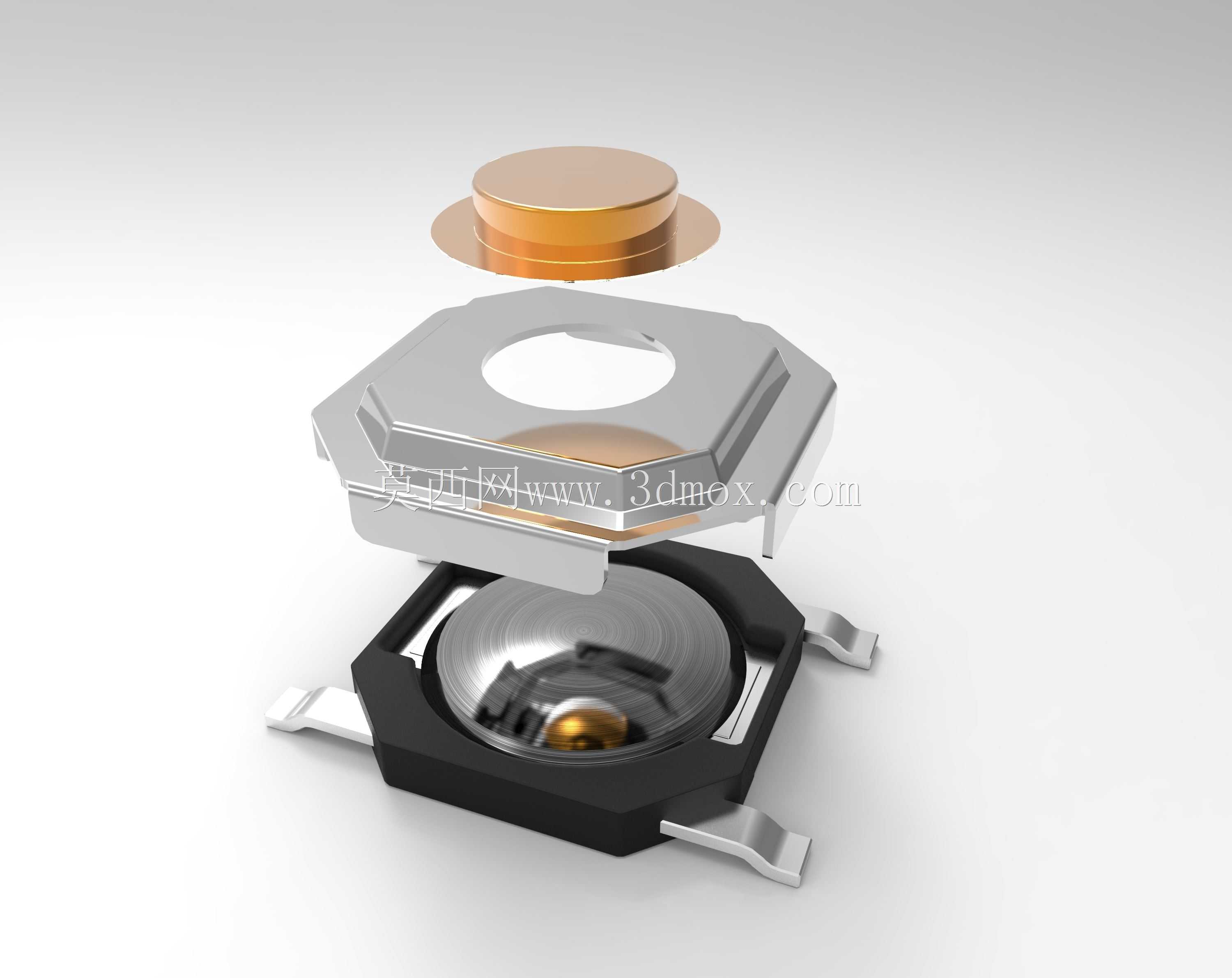

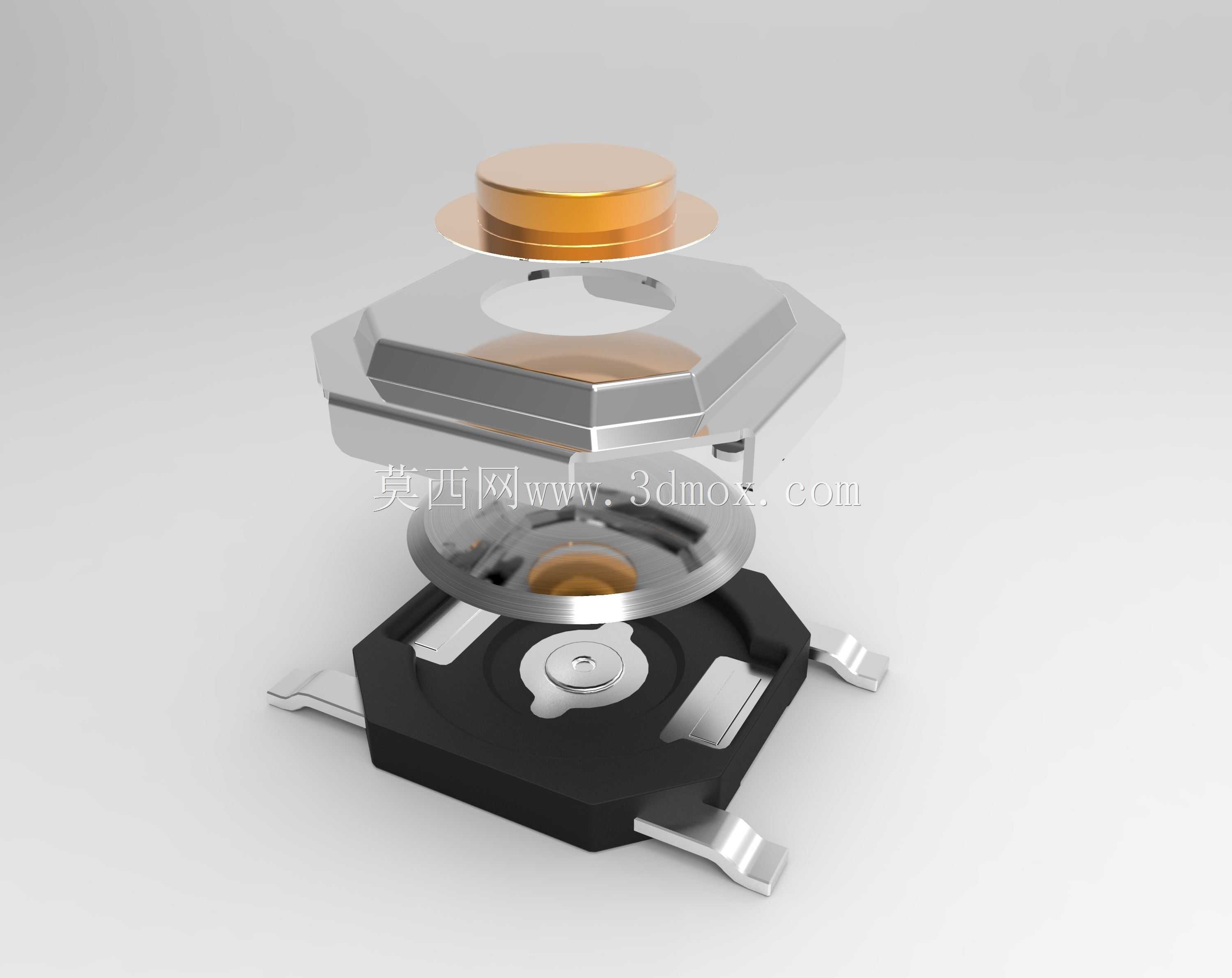

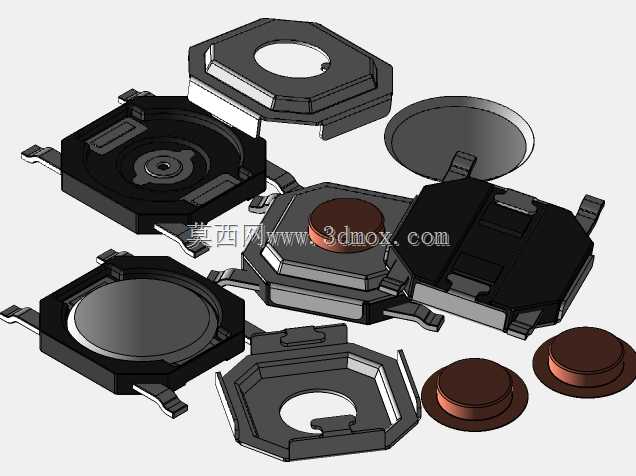

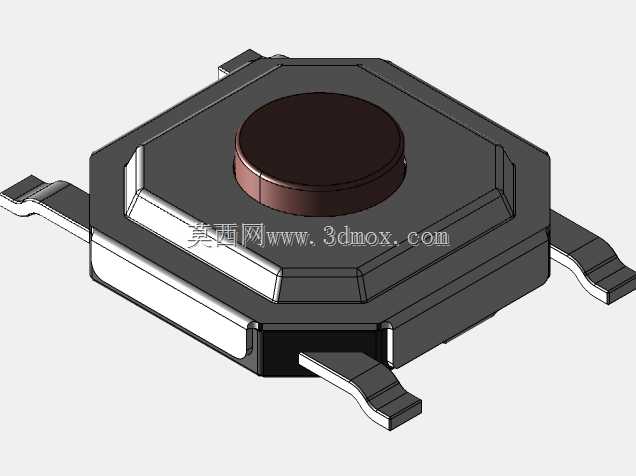

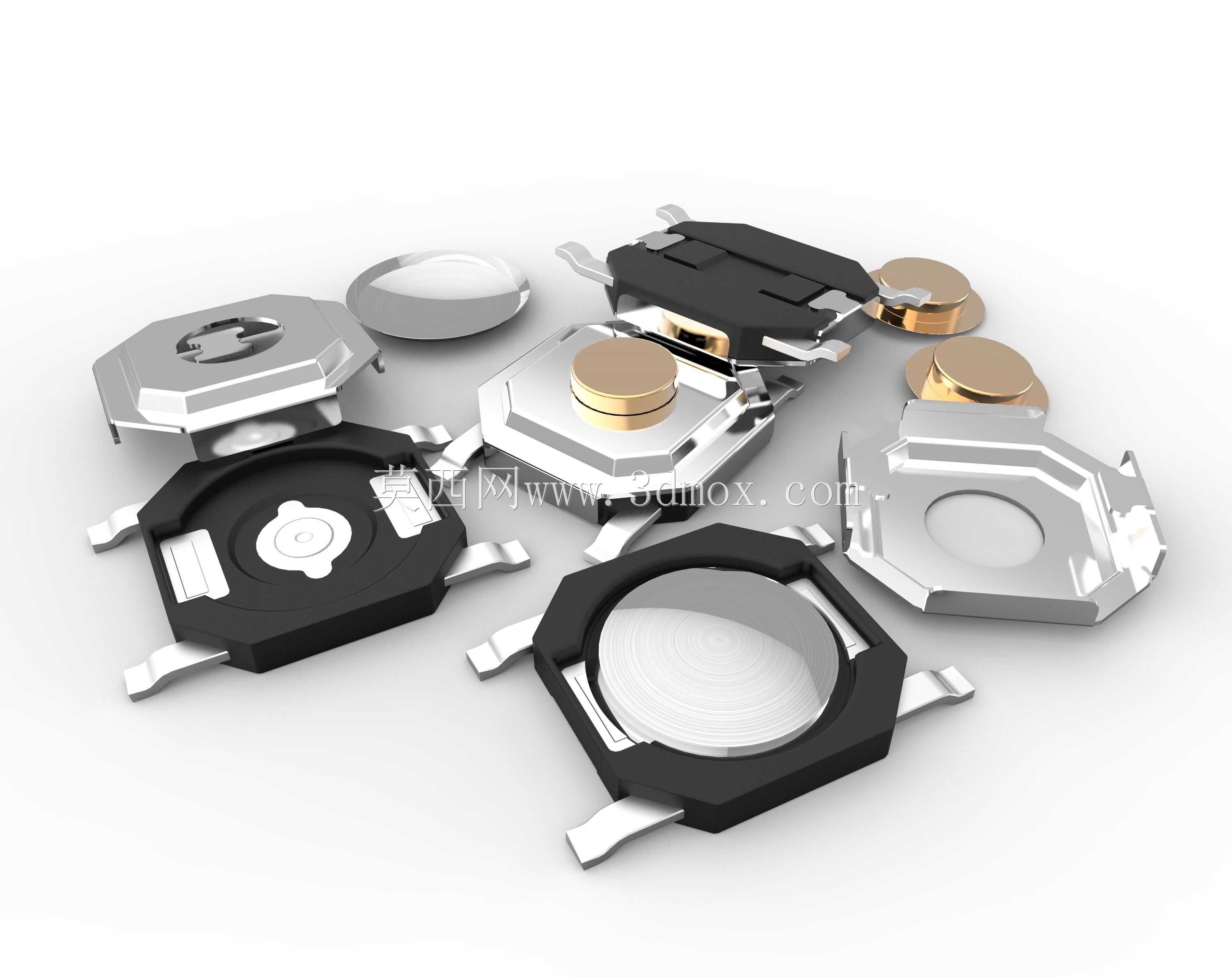

在设计思路上，这款开关采用八边形的本体基座设计，相比传统方形基座，八边形结构能够在保证内部安装空间的前提下，缩减四个角部的多余尺寸，进一步压缩整体占用的板面空间，同时基座的定位边能够在SMT贴装时提供更清晰的视觉定位基准，提升贴装精度。顶部的圆形按键帽采用凸起式设计，按键帽的直径与5mm的整体规格匹配，既能够保证用户指尖按压时有足够的接触面积，也不会因为按键帽过大挤占周边元件的布局空间。开关的整体高度经过优化，能够适配不同厚度的设备外壳安装需求，外壳与按键帽之间的配合间隙控制合理，既保证按键按压动作顺畅无卡滞，也能阻挡日常使用中的灰尘、细小杂物进入开关内部，提升元件的环境适应性。

从外形尺寸与安装边界来看，这款开关的本体横向与纵向安装尺寸严格控制在5mm规格对应的范围内，四个焊脚的外伸长度经过精准计算，焊接后焊盘的占用区域不会超出设计边界，能够在高密度排布的PCB板上为周边的阻容元件、芯片预留足够的安全间距，避免焊接过程中出现连锡、元件干涉的问题。安装时仅需在PCB板上对应位置设计匹配的焊盘，无需额外开设安装孔，能够简化PCB的加工工序，降低板材加工成本，同时开关的整体厚度较薄，适配设备内部的紧凑堆叠空间，即使是厚度仅几毫米的超薄数码产品，也能顺利完成装配，不会出现顶壳、装配间隙不均的问题。
