四轴数控板材加工雕刻设备结构设计

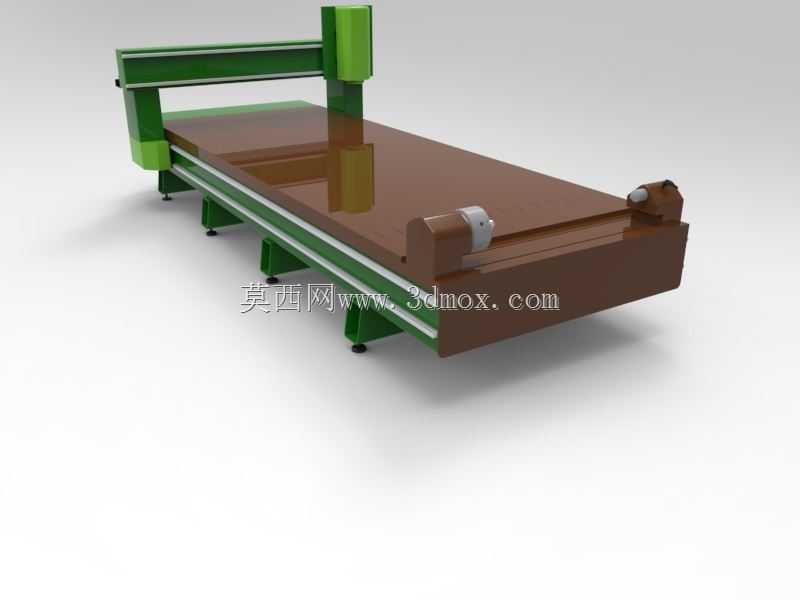

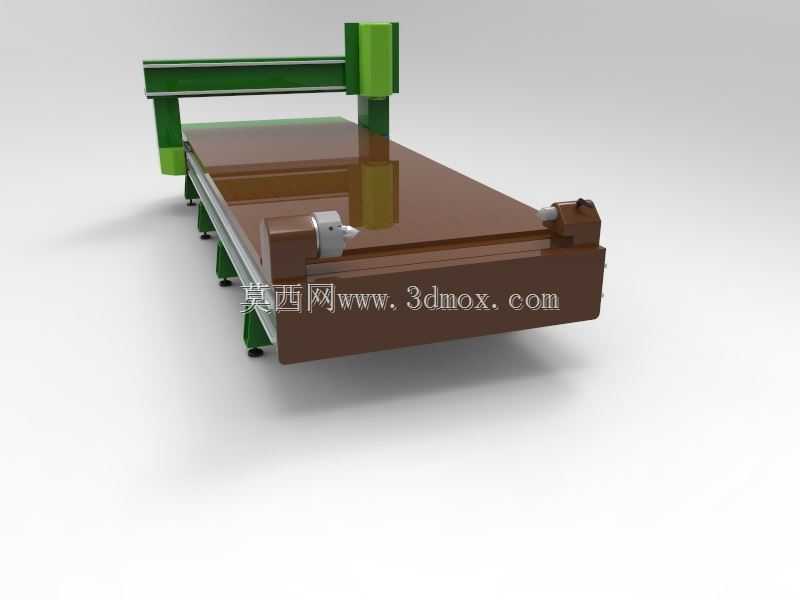

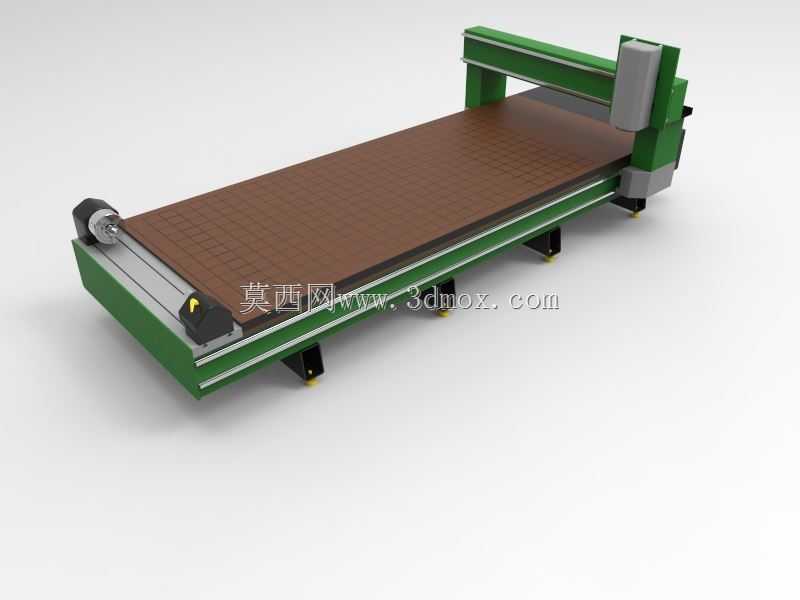

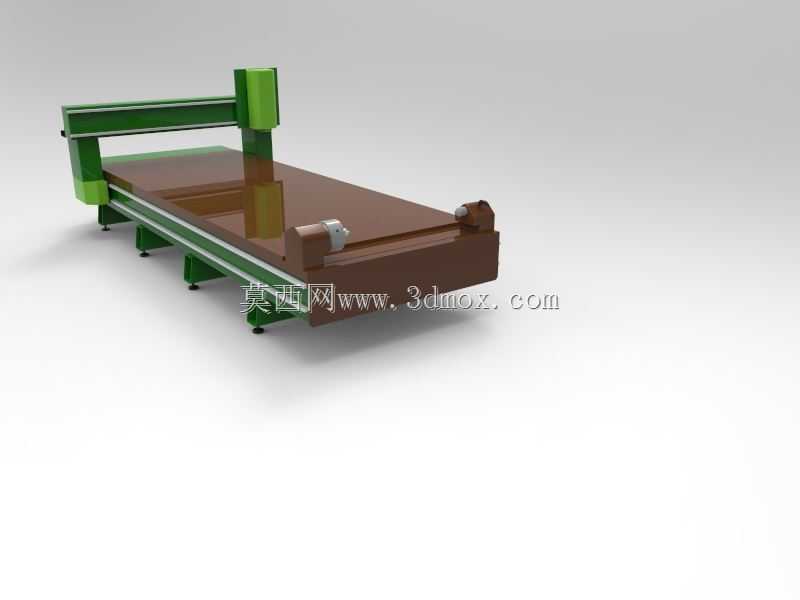

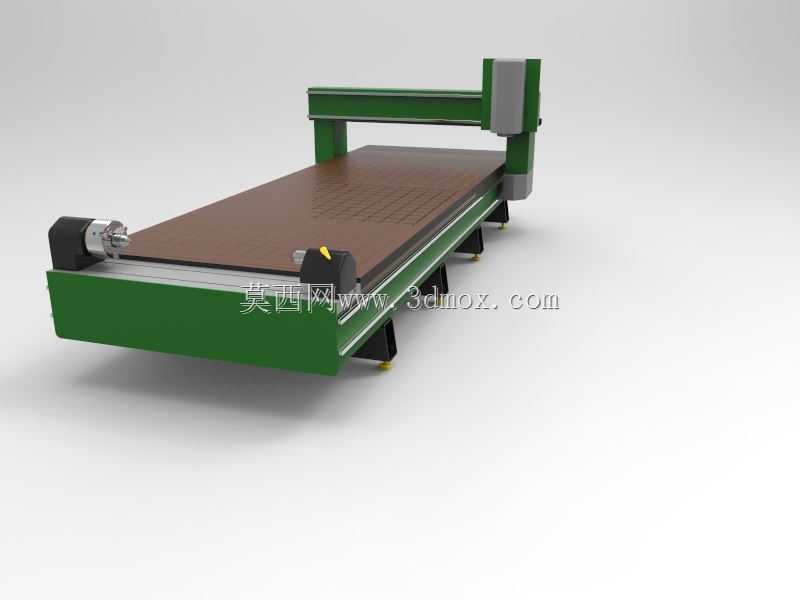

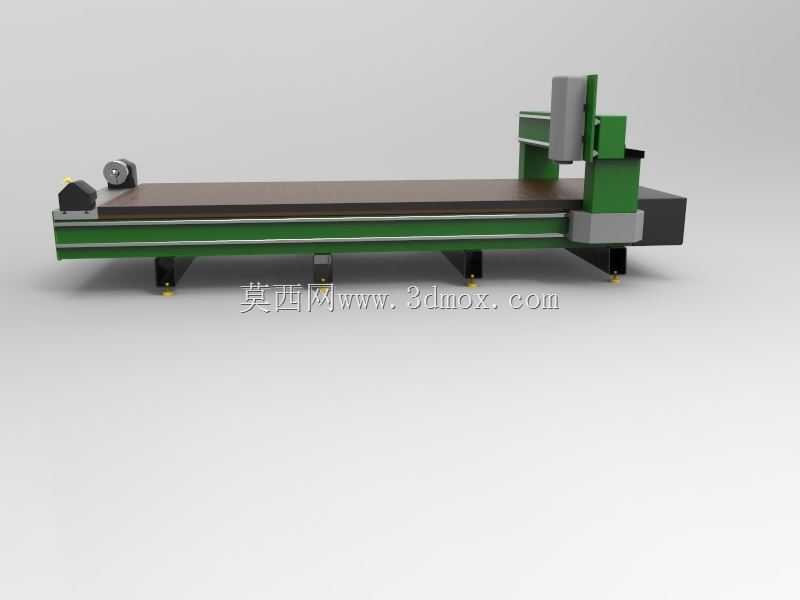

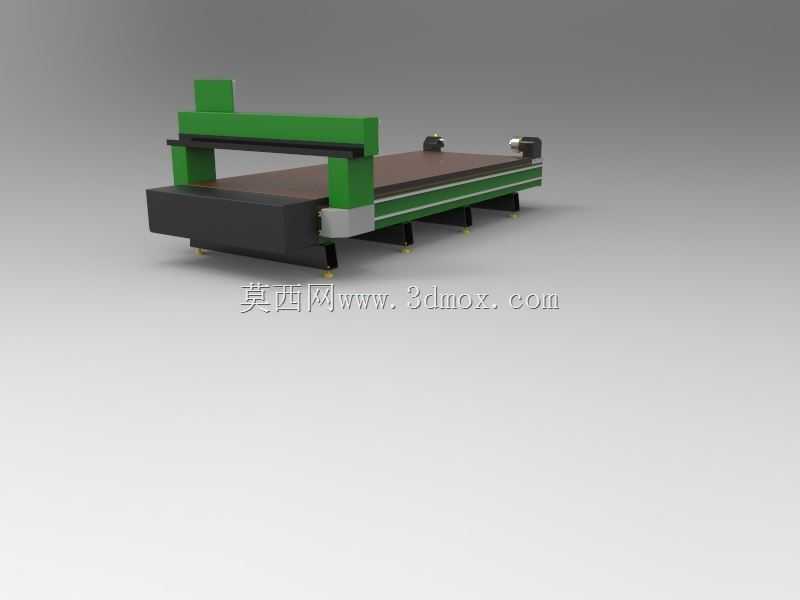

这款四轴数控加工设备主要面向平面板材类工件的多工序加工场景，可覆盖木工板材雕刻、广告板材切割、软金属板材铣削、工艺浮雕加工等多个生产领域，适配家具制造、广告标识制作、工艺礼品加工、建筑装饰板材裁切等行业的批量加工需求，能够在一次装夹的前提下完成平面铣削、轮廓切割、浮雕雕刻、侧边钻孔铣槽等多类加工工序，大幅减少工件重复装夹带来的定位误差，提升长尺寸板材的加工精度与生产效率。设备整体采用龙门移动式结构设计，长条形工作台沿加工进给方向延伸，可适配大长度规格的板材放置，工作台表面采用耐磨防滑的硬质铺层，能够在加工过程中稳定承托各类板材工件，配合侧边的定位挡块可快速完成工件的基准定位，降低上料对位的操作耗时。横梁部分采用高刚性的箱型截面结构设计，沿工作台两侧的直线导轨做横向进给运动，搭载的加工主轴组件可沿横梁做纵向进给，同时配合主轴自身的垂直进给运动，实现三轴方向的精准加工位移；设备额外增设的第四轴旋转组件布置在工作台进料端位置，可带动轴类或需要回转加工的工件做圆周方向的分度旋转，拓展设备的加工适用范围，无需额外配置专用回转工装即可完成带曲面、周向特征工件的加工。设备的整体外形沿进给方向做长条形布局，安装时需预留对应长度的水平安装空间，两侧的支撑脚采用可调式减震结构，可根据安装地面的平整度调整支撑高度，保证设备整体的水平度，避免运行过程中出现振动影响加工精度。整体外防护采用辨识度较高的绿灰配色，横梁端部与主轴侧方设置有行程限位防护结构，可避免进给超程带来的设备碰撞损坏，走线沿横梁与床身内部的拖链布置，避免加工过程中切屑、切削液对线路造成磨损。该设备的结构设计充分考虑了长板材加工的装夹便利性，第四轴的集成设计兼顾了常规板材加工与小型回转类工件的加工需求，整体刚性可满足高速铣削、雕刻加工的负载要求，进给导轨采用密封防护结构，可阻挡加工产生的粉尘进入导轨副，延长核心传动部件的使用寿命，适合中小批量生产场景下的多品类工件加工使用。
